Fluent后处理的色谱设置

PART 1 概述

对物理场的空间分布进行可视化展示，在科研、工程等领域是必不可少的环节。

将物理量不同数值赋予不同色彩，是一种很常见的物理场可视化方法。通过色彩的变化，即可识别物理量的分布规律。

物理量数值和颜色之间的对应关系称为色谱

Fluent中支持以下对象使用色谱可视化：

• 云图
• 向量图
• 流线图
• 粒子轨迹
• 线积分卷积

如何合理设置色谱，既能清晰的识别物理量分布规律，又可以具备艺术美学价值，是很重要的后处理能力。

PART 2 色谱的设置

注意事项：本章节内容仅针对特定对象的设置，不能直接复用。例如contour-1的设置不能自动传递到contour-2。

2.1 取值范围设置

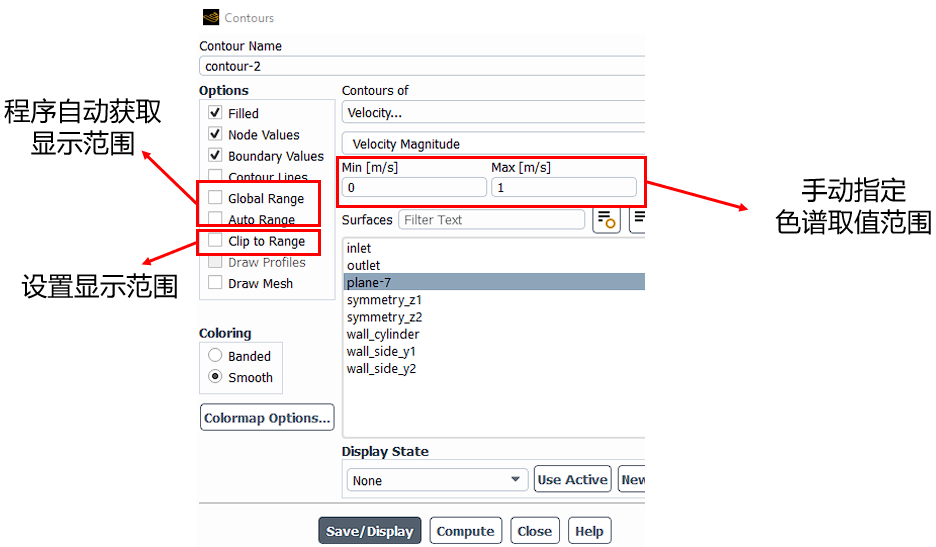

取值范围既可以手动指定，也可以程序自动计算。

勾选global range，则获得整个计算域的物理量最大值和最小值。

勾选auto range自动获得显示区域的物理量分布范围，若同时勾选global range，则分布范围为整个计算域。

勾选clip to range，则仅显示数值位于手动指定的范围之内的区域

不同选项下的显示效果对比

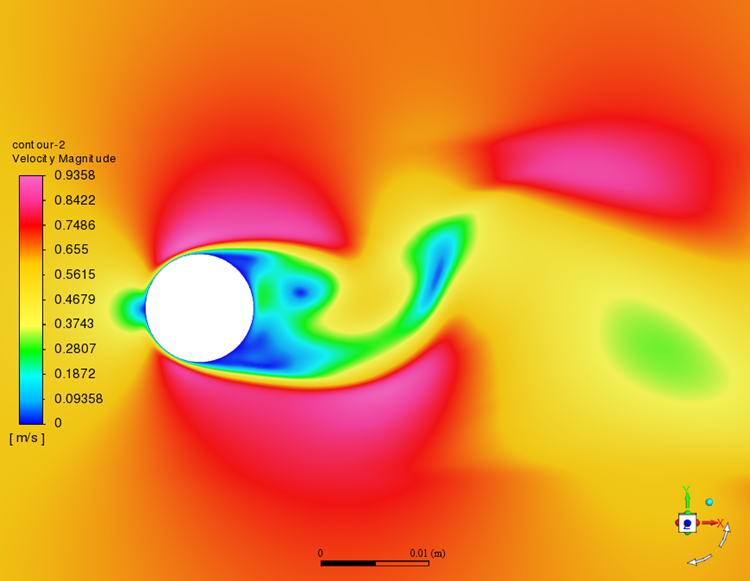

同时勾选global range 和 auto range

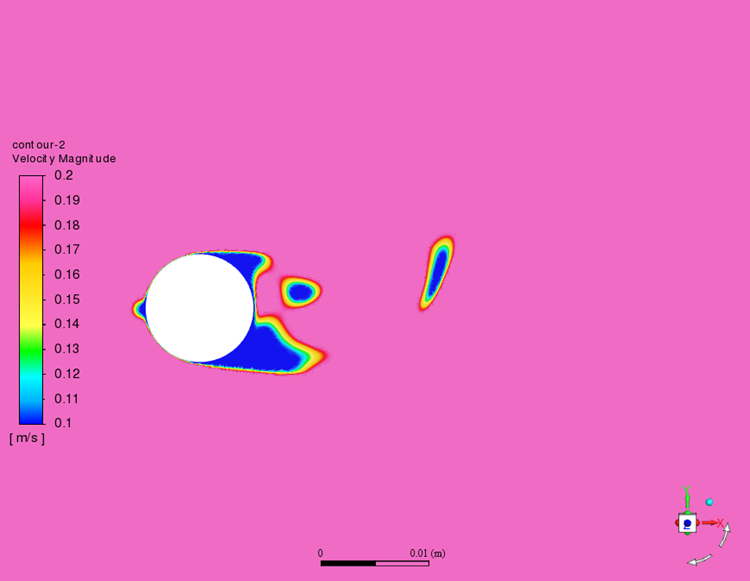

手动指定速度范围（0.1 - 0.2），不勾选clip to range

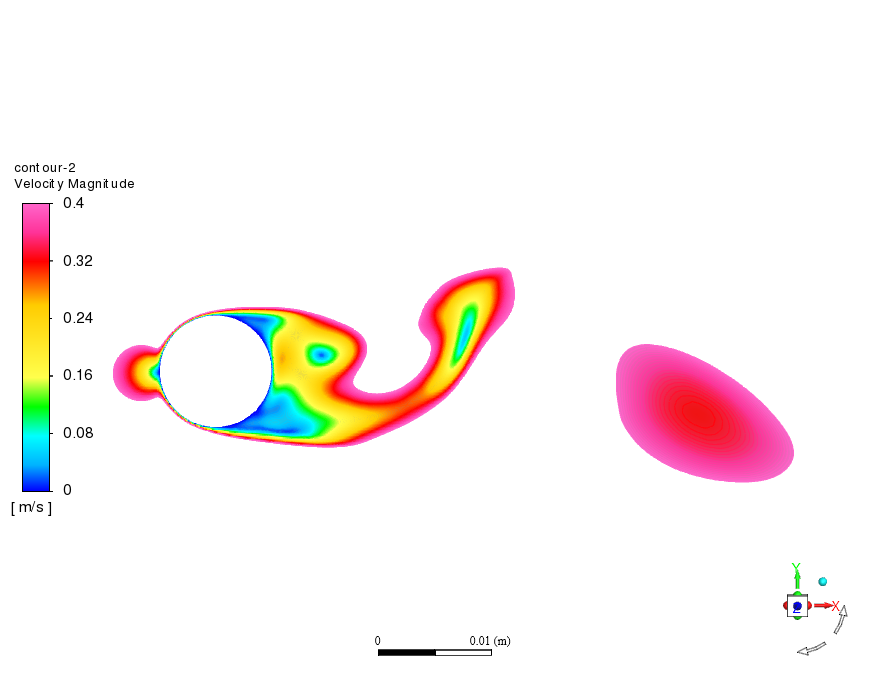

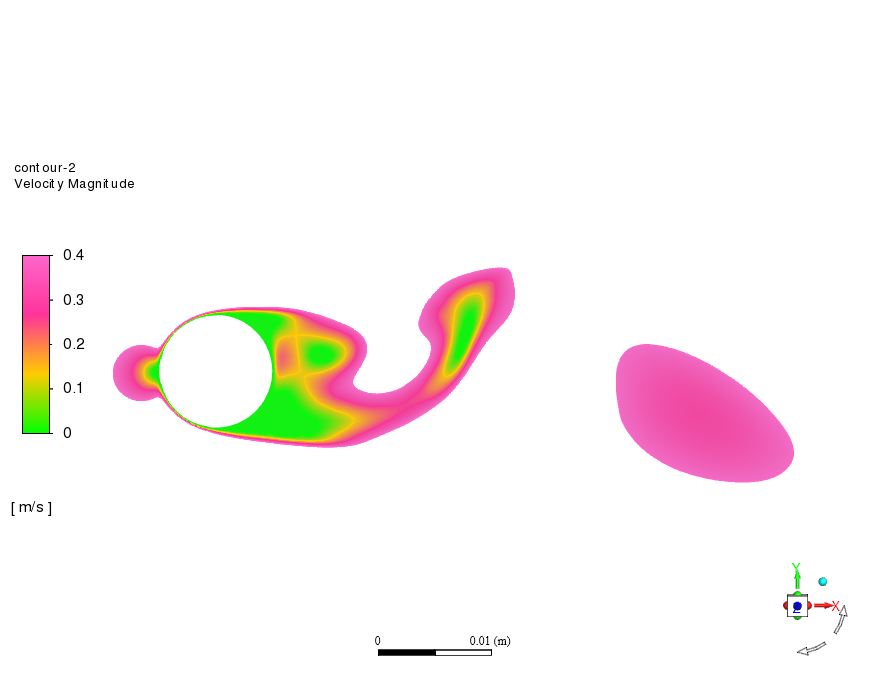

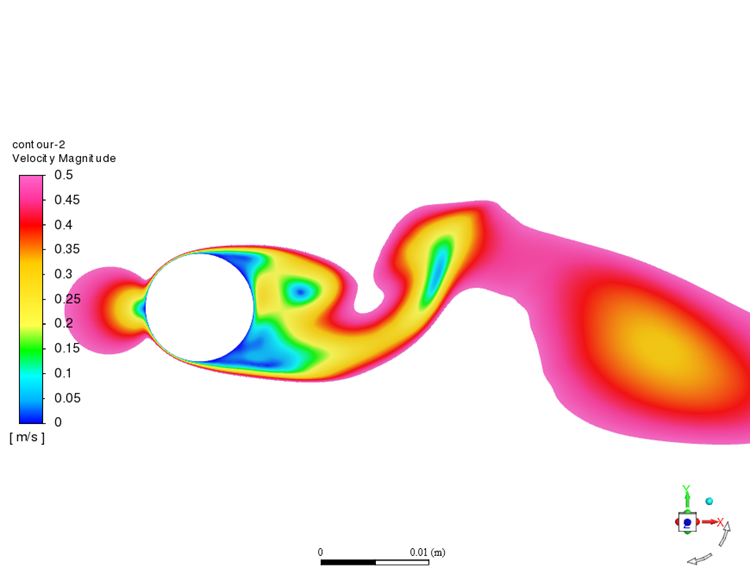

手动指定速度范围（0 - 0.5），并勾选clip to range



2.2 色谱细节修改

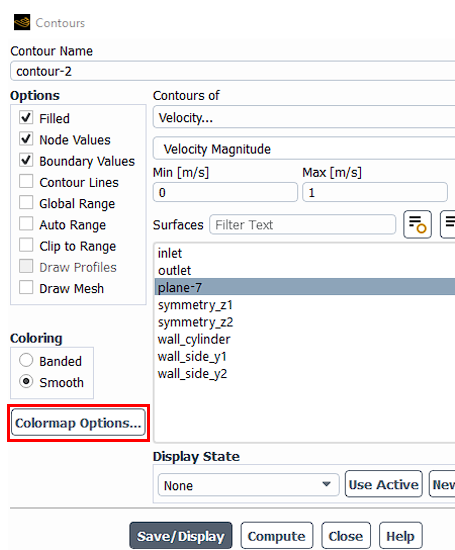

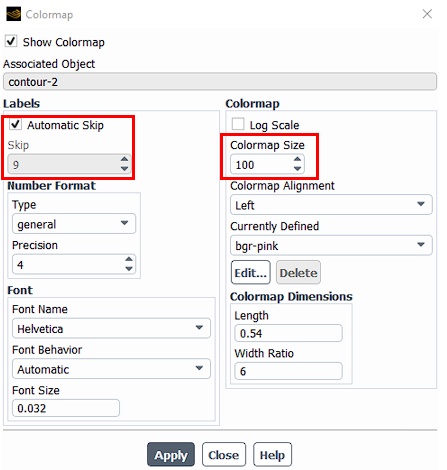

点击colormap opions，修改色谱细节

skip结合colormap size共同使用，保证色谱的标签密度较为合理，方便辨认。

colormap size表示整个色谱中总计会分割多少段来表征物理量范围，其可设置为2-100的整数，数字越大，显示效果越好。

skip表示在屏幕显示中，其色谱相邻两个数值将会跳过多少个中间标签。

不同的colormap size和skip组合效果对比如下

colormap size = 4，skip = 0



colormap size = 4，skip = 1

colormap size = 100，skip = 9

colormap size = 100，skip = 19

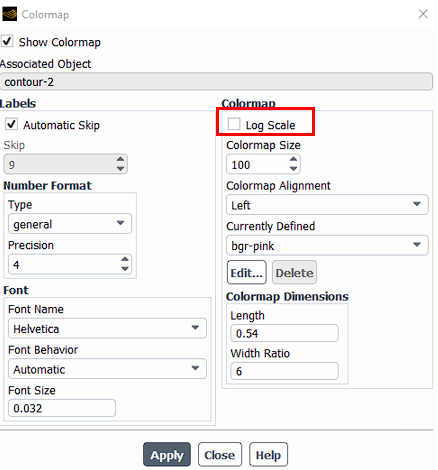

对于部分数量级差异较大的物理量（涡量等），可勾选log scale选项，使用对数坐标，避免数量级差异被淹没。使用对数坐标，物理量在显示范围内必须要全部大于0或者小于0，不能等于0。

log scale显示效果对比如下

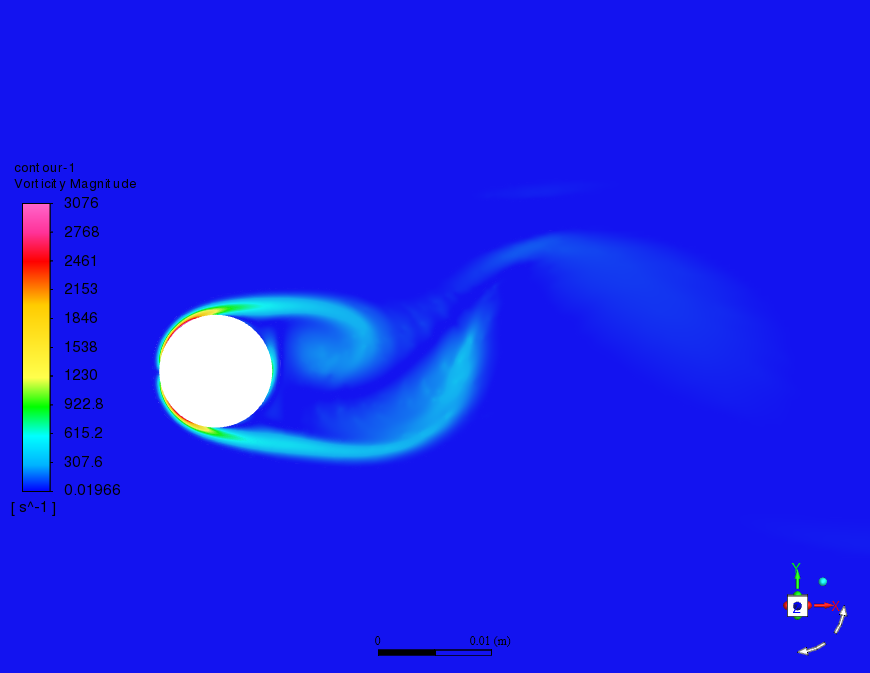

涡量图不勾选log scale

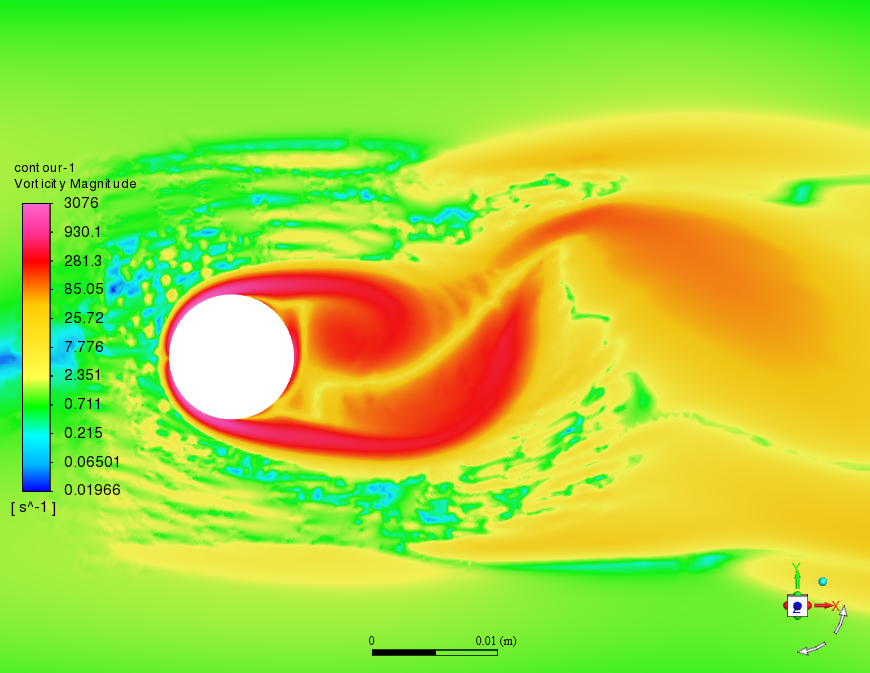

涡量图勾选log scale

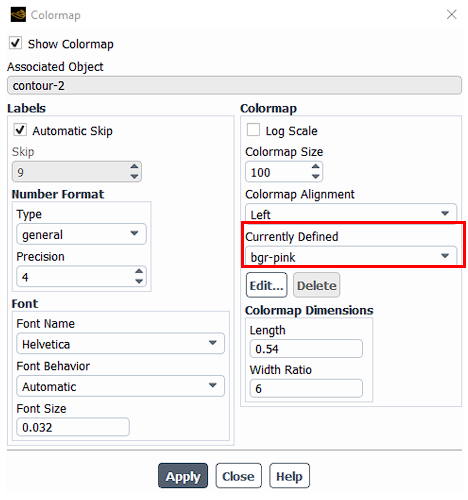

通过currently defined的下拉菜单，可选择程序内置的色谱样式。不同色谱样式有不同适用场景，可酌情选择。

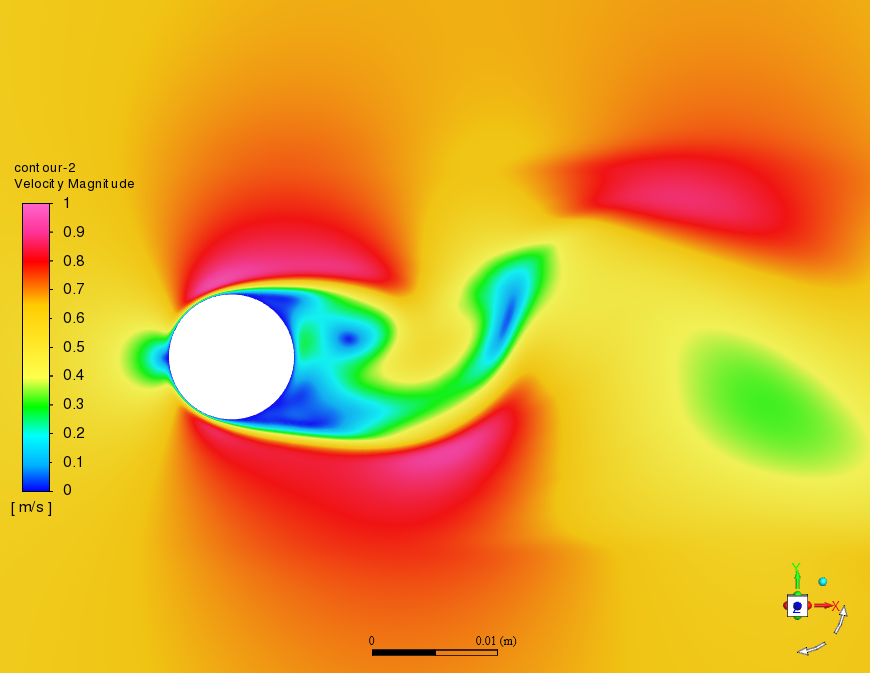

不同色谱显示效果对比如下

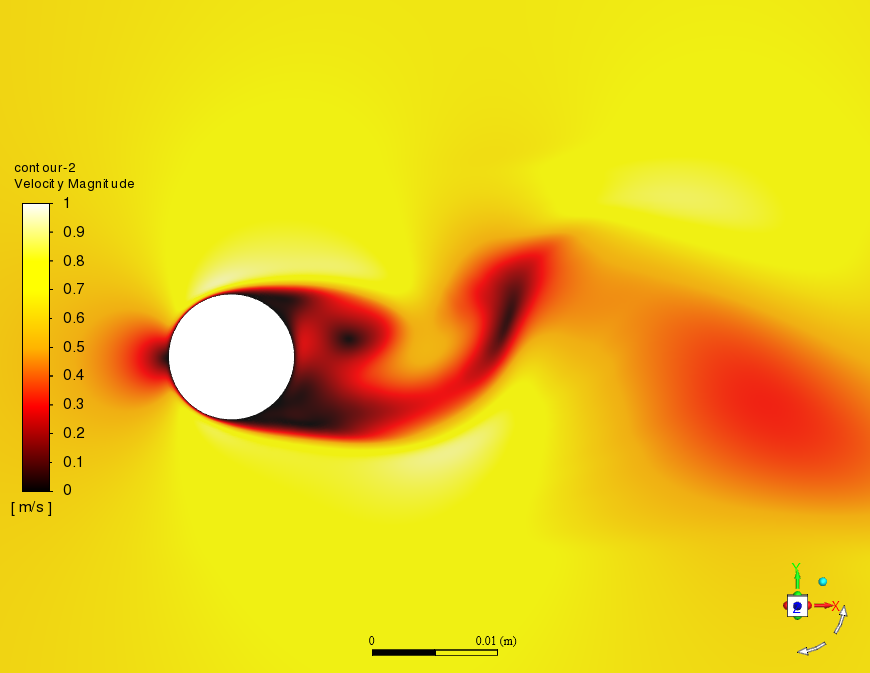

Flame色谱

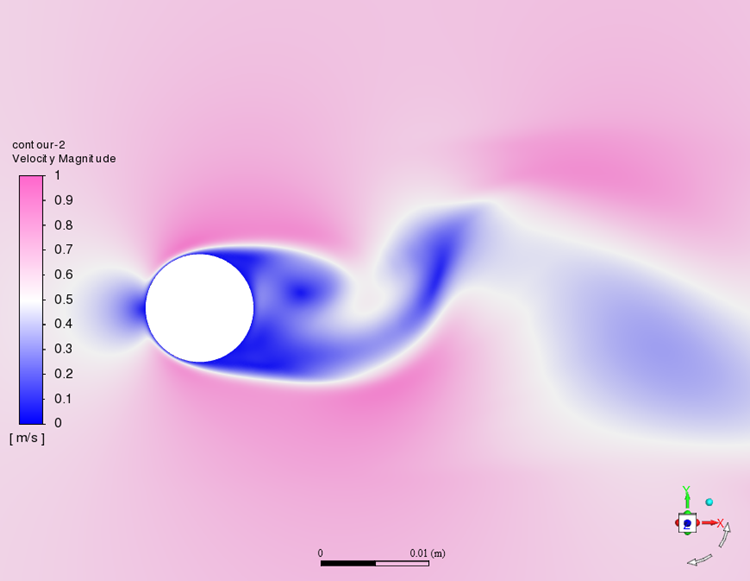

bgr-pink色谱

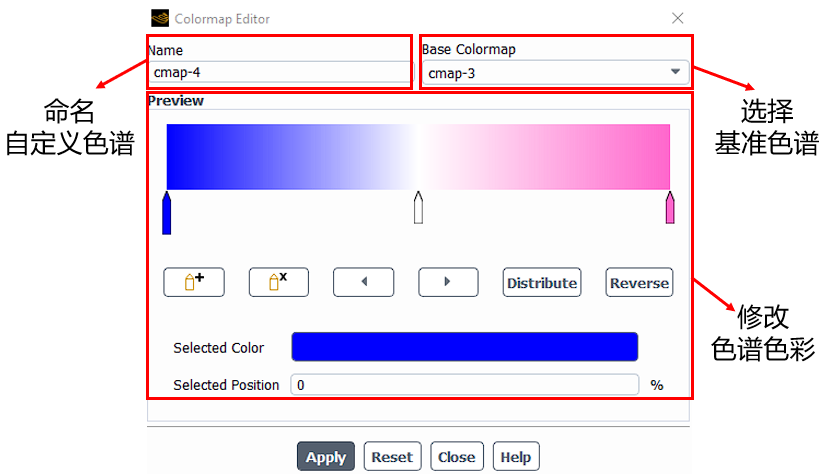

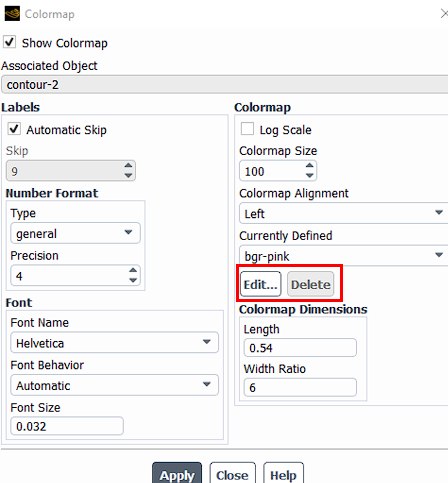

点击edit按钮，可以修改内置色谱的样式以生成自定义色谱；点击delete按钮可删除自定义的色谱。



 使用自定义色谱的显示效果

PART 3 修改默认色谱

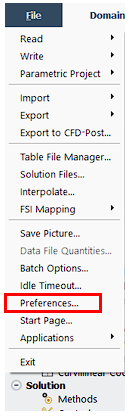

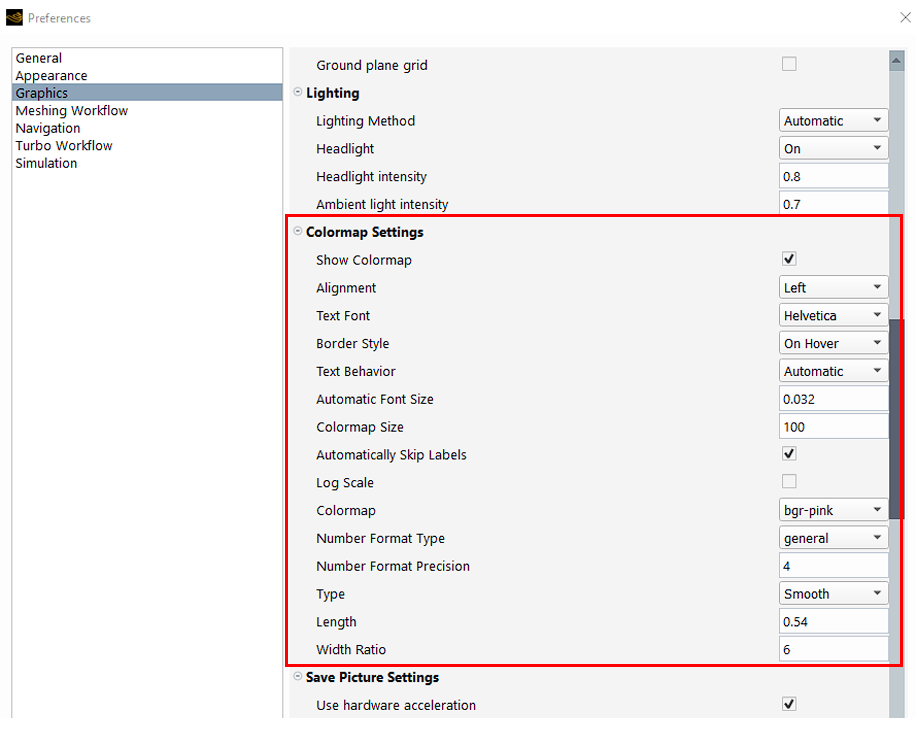

在Fluent界面左上角的file菜单中打开preference的设置界面，可修改默认的色谱模式

在graphics中，对色谱设置

具体设置内容与前述的色谱设置相同。

注意事项：之前设置过的色谱，不受偏好中改变全局色谱设置的影响
