Fluent中模型设置和数据的复用

1 背景

在实际工程中，必然存在利用仿真比较各类设计方案优劣的场景。

对于复杂模型，逐个设置各个设计方案的仿真模型并从头开始计算结果，既易错也耗时。因此需要通过模型设置和数据的复用，达到防错和提高工作效率。

2 模型设置复用

Fluent中，有几种办法实现将模型A的设置复用到模型B的方法。

方法 1：网格替换

网格替换操作可以实现所有设置的复用（包括物理机理、边界条件、数值算法、单位制等）。

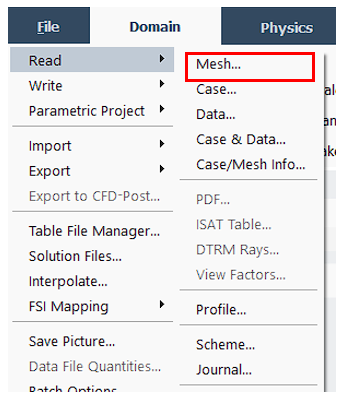

step 1：在模型A中，从Fluent界面左上角的file菜单选择read mesh，读入模型B的网格

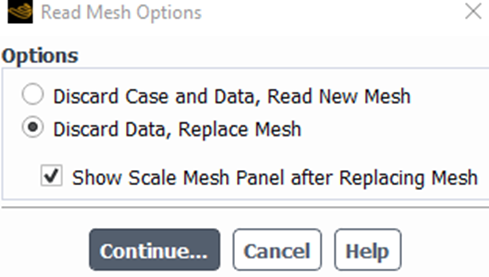

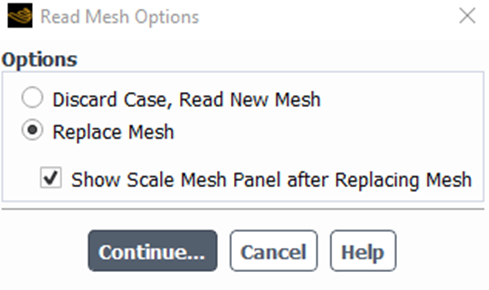

step 2：在弹出的选项界面上，根据是否有结果数据，按照如图所示设置

 无结果数据时的界面设置

​​​​

有结果数据时的界面设置



step 3：点击选项界面的contiune按钮并选择模型B的网格

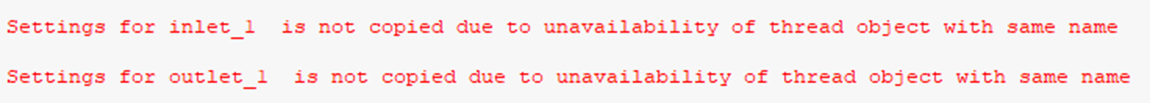

注意事项 ：网格替换后，命名依照新读入的网格。若模型A和模型B的命名不一致，则无法复用命名不一致对象的设置，命令行中会出现如图类似的提示信息。

方法 2：利用设置文件

Fluent的设置文件是文本文件，记录了模型中所有的设置信息。通过模型设置文件，可以实现所有设置的复用（包括物理机理、边界条件、数值算法、单位制等）。

step 1：在模型A中，利用如图命令输出模型A的设置文件（需要手动指定文件路径和后缀名）

step 2：在模型B中， 利用如图命令读取模型A的设置文件（需要手动指定文件路径和后缀名）

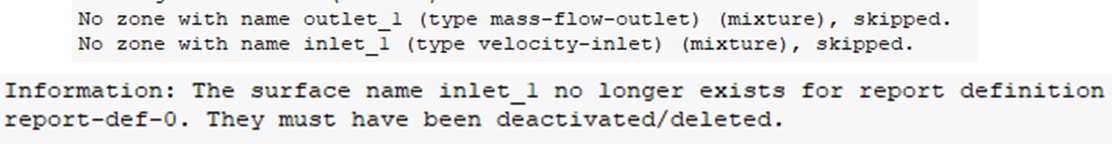

注意事项 ：若模型A和模型B的命名不一致，则无法复用命名不一致对象的设置，命令行中会出现如图类似的提示信息。被跳过的部分设置保持不变。

方法 3：利用TSV文件

TSV文件是文本文件，记录了模型中某类特定对象的设置信息。TSV文件支持的对象包括：

• Cell zone condition
• Boudary condition
• Named expression
• Report definition
• Graphics（每个子项为一类对象）
• XY plot
• Scene

TSV文件仅能记录一类特定对象的设置信息，若有多个类型的对象需要复用，则需要使用多个TSV文件。

step 1：在模型A中，右键点击特定对象，并输出TSV文件

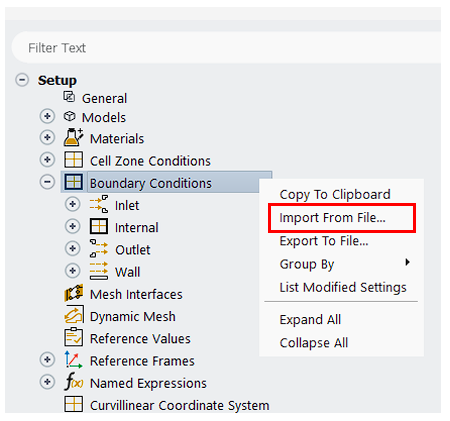

step 2：在模型B中，右键点击特定对象，并读取TSV文件

注意事项 1：若模型A和模型B的命名不一致，则无法复用命名不一致对象的设置，命令行中会出现如图类似的提示信息

注意事项 2：通过TSV文件仅能传递模型B中可设置的内容。例如模型B中没有开启能量方程，则模型A中的热边界条件设置无法通过TSV文件传递给模型B

注意事项 3：若模型A、模型B的单位制不同，会自动进行单位转换。例如模型A的速度单位为cm/s，模型B的速度单位为km/h，则模型A的入口速度50 cm/s，传递给模型B后显示为1.8 km/h

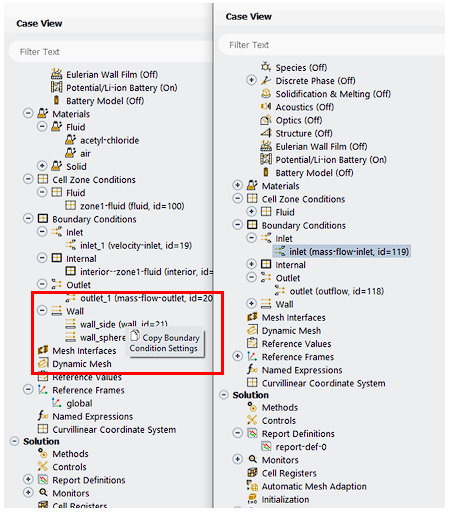

方法 4：跨窗口拖拉

若同时打开模型A和模型B，则可通过跨窗口拖拉的方法，实现设置的复用。可复用的范围同TSV文件的设置复用范围。跨窗口拖拉不需要模型A和模型B的命名一致。

一次拖拉只能对一个对象的设置进行复用。

3 结果数据复用

方法：利用IP文件

IP文件为结果数据插值文件，仅保存坐标和物理量数据。

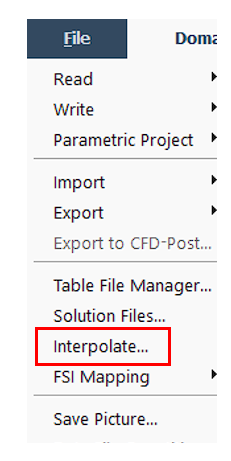

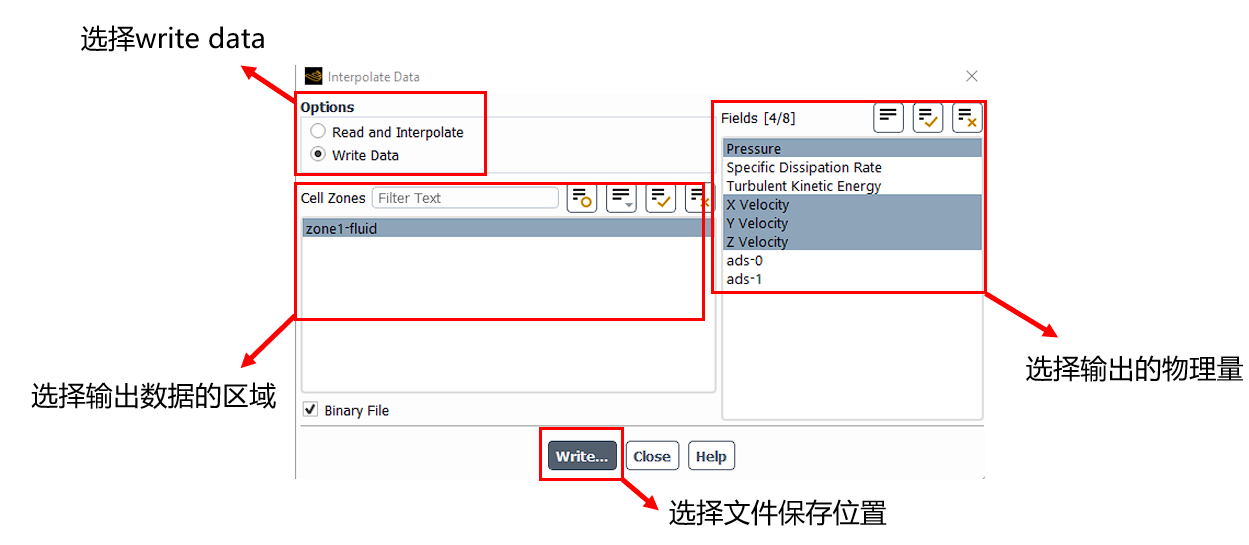

step 1：在模型A中，Fluent界面左上角的file菜单选择interpolate，输出插值文件

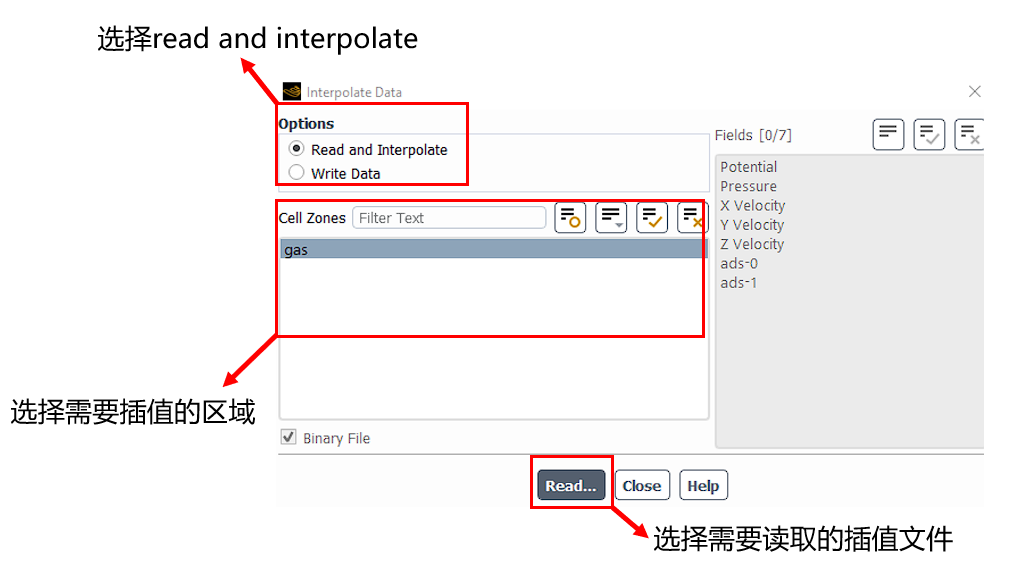

step 2： 在模型B中，Fluent界面左上角的file菜单选择interpolate，读取插值文件



注意事项 1：模型A和模型B不要求命名相同

注意事项 2：若模型A和模型B的形状、尺寸等几何参数不相同，也可完成插值操作，需要仔细查看插值的精度问题​​​​​​​
