基于STM32的红外万能遥控器完整教程

一、概述

一直想自己实现一个类似于万能遥控的功能，最近借着嵌入式课设的机会终于完成了这个项目，目前已经完成了验收，将工程源码全部开源Github，希望能对大家有所帮助。

实现的功能

  • 学习、存储和发射标准NEC格式的红外信息，如机顶盒，少数电视

  • 学习、存储和发射非标准格式的红外信息，如风扇，空调

  • 展示NEC格式解码后的数据（二进制和十进制展示）

  • 展示非标准格式的波形数据（包括高低电平及其持续时间）

参考文档

二、项目的逻辑

使用单片机遥控器控制demo，OLED屏幕显示提示信息和数据，使用单片机遥控机进行功能选择，学习完成后，也是要单片机遥控器控制demo发射学习到的信息实现控制其他设备的功能，所以就能够实现使用一个单片机遥控器控制所有红外家电的目标。

因为单片机遥控器按键数量有限，为了能够控制更多设备，这个项目实现了分区的功能，在进入首页后，可以按1选择不同的区，每个区对应flash里面不同的起始地址，在学习存储和发射红外信息时相同的按键值对应的存储空间就会不同，从而实现按键的复用。

简单来说：使用单片机遥控器来控制设备发出可以控制其它家电的红外信号。

三、硬件

主控

STM32F103xx（flash最好大于等于256k，方便存储数据，该项目使用的是STM32F103RCT6最小系统板）

模块

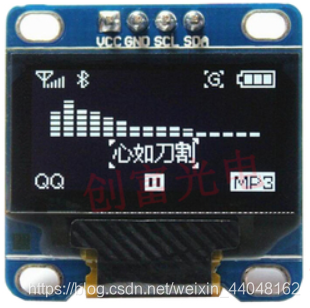

0.96寸OLED屏12864液晶显示屏（IIC接口）
在这里插入图片描述

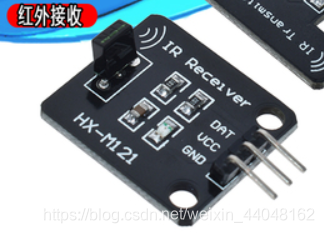

红外接收模块或者通用红外接收头
在这里插入图片描述
红外发射器（见下图）
在这里插入图片描述

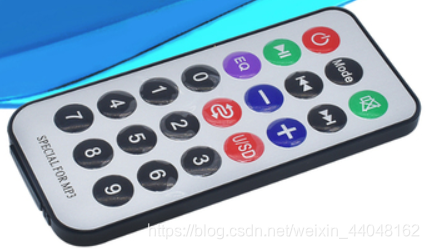

单片机遥控器
在这里插入图片描述

接线方式

OLED

  • 电源3.3v
  • SCL -> PB6
  • SDA -> PB7

红外接收器

  • 电源3.3v
  • DAT -> PB9

红外发射器

  • VCC -> 3V3
  • GND -> PC2（使用PC2引脚输出高低电平实现对发射器的开关控制）
  • DAT -> PA0

四、代码

结构

Template（工程目录）
|- USER
   |- main.c (主函数文件)
|- SYSTEM
   |- delay.c (延时函数，来自于STM32F4的库，F1的延时函数时间不准！！！)
|- HARDWARE
   |- oled.c (OLED驱动)
   |- remote.c (红外接收器驱动)
   |- pwm.c (波形产生驱动，用于产生38KHz 方波)
   |- irsend.c (红外发射器驱动)
   |- stmflash.c (flash存储驱动)
   |- remote_save.c (在stmflash.c的基础上编写的便于存储红外数据的存储驱动)

其他文件和目录均来自于正点原子库函数模版

驱动函数 xx.c 和 xx.h 一 一对应，接口写在xx.h中，具体实现在xx.c中实现，本文主要介绍逻辑，以h文件为主，详细代码请看Github。

Main函数

#include "oled.h"
#include "remote.h"
#include "pwm.h"
#include "irsend.h"
#include "usart.h"
#include "delay.h"
#include "remote_save.h"
#include "guet.h"

//主要的函数模块
void showData(u32 data); //显示数据信息
void data_Init(void);    //红外数据数组初始化
void ShowSquareWave_Init(void); //初始化波形数组

void SetPart(void);   //设置区号1-9  主要是为了扩大设备可用性，用不同区号相同按键实现不同的功能（按键的复用）
int GetPart(void);    //得到区号，在首页显示，便于用户区分
void SendLearn(void); //学习/发送函数
void Delete(void);    //删除数据函数
void ShowData(void);  //展示输入信号信息函数

int key; //用于记录用户按下的按键或者数据信息
u16 data[350]; //红外数据数组，存储波形时间数据
u16 addr = 0;  //偏移量
unsigned char show[128 * 2] = {0}; //波形显示存储数组

int main()
{
	//初始化部分
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	uart_init(115200);
	delay_init(72);
	OLED_IIC_Init();                //初始化OLED IIC
	Initial_M096128x64_ssd1306();   //OLED初始化
	OLED_Fill_picture(0x00); //清屏
	Remote_Init();
	TIM2_PWM_Init(1895,0);
	IR_SendPort_Init();
	ShowSquareWave_Init();

	//显示欢迎页
	OLED_Picture_Part(guet, 0, 64, 0, 8);
	OLED_ShowStr(10, 1, "GUET");
	OLED_ShowStr(8, 3, "Welcome");
	Remote_Num(); //暂停

	//显示首页功能提示信息
	while (1)
	{
		OLED_Fill_picture(0x00); //清屏
		OLED_ShowStr(0, 0, "1.SetPart( )");
		OLED_ShowNum(10, 0, GetPart(), 1);
		OLED_ShowStr(0, 1, "2.Send/Learn");
		OLED_ShowStr(0, 2, "3.Delete");
		OLED_ShowStr(0, 3, "4.ShowData");

		switch (Remote_Num()) //输入数字进入相应的功能模块
		{
			case 1:
				SetPart();
				break;
			case 2:
				SendLearn();
				break;
			case 3:
				Delete();
				break;
			case 4:
				ShowData();
				break;
		}
	}
}

mian函数展示了项目的基础控制逻辑：上电后显示欢迎页（校徽），单片机遥控器按下任意按键进入主菜单，菜单样式：

| 1.SetPart(1) -> 设置分区
| 2.Send/Learn -> 进入发射、学习模式
| 3.Delete -> 进入删除模式（删除存储的红外数据）
| 4.ShowData -> 进入展示模式（显示NEC的解码数据或非标准数据的波形）

按下对应数字进入相应功能。

子模式函数：

/**
* OLED显示32位数据的信息（左边二进制，右边十进制）
*
* @param data 32位数据
*/
void showData(u32 data)
{
	OLED_Fill_picture(0x00); //清屏
	OLED_ShowBite(0, 0, data >> 24);
	OLED_ShowNum(10, 0, data >> 24, 3);

	OLED_ShowBite(0, 1, data >> 16);
	OLED_ShowNum(10, 1, (data >> 16) % 256, 3);

	OLED_ShowBite(0, 2, data >> 8);
	OLED_ShowNum(10, 2, (data >> 8) % 256, 3);

	OLED_ShowBite(0, 3, data);
	OLED_ShowNum(10, 3, data % 256, 3);
}

/**
* 红外数据数组初始化
*/
void data_Init(void)
{
	int i;
	for(i = 0; i < 350; i++)
	{
		data[i] = 0;
	}
}

/**
* 设置区号1-9  主要是为了扩大设备可用性，用不同区号相同按键实现不同的功能（按键的复用）
*/
void SetPart(void)
{
	OLED_Fill_picture(0x00); //清屏
	OLED_ShowStr(0, 0, "SetPart:0-9");
	while (1)
	{
		key = Remote_Num();
		if (key == POWER)
			break;
		else if (key >= 1 && key <= 9)
		{
			addr = (key - 1) * 20;
			break;
		}
	}
}

/**
* 得到区号，在首页显示，便于用户区分
*/
int GetPart(void)
{
	return addr / 20 + 1;
}

/**
* 数字学习模式
*/
void DigitalLearn(void)
{
	while (1)
	{
		u32 get;
		OLED_Fill_picture(0x00); //清屏
		OLED_ShowStr(0, 0, "Select key!");
		key = Remote_Num();
		if (key == POWER)
			break;
		OLED_ShowStr(0, 1, "Getting...");
		get = Remote_GetData();
		showData(get);
		data[0] = (u16)get;
		data[1] = (u16)(get >> 16);
		SaveData(addr + key, 0, data, 2);
		delay_ms(100);
	}
}

/**
* 模拟学习模式
*/
void AnalogLearn(void)
{
	while (1)
	{
		int a;
		OLED_Fill_picture(0x00); //清屏
		OLED_ShowStr(0, 0, "Select key!");
		key = Remote_Num();
		if (key == POWER)
			break;
		OLED_ShowStr(0, 1, "Input after 2s!");
		delay_ms(1000);
		OLED_ShowStr(0, 1, "Input after 1s!");
		delay_ms(1000);
		OLED_Clean(1);
		Re_Record_ON();
		OLED_ShowStr(5, 1, "Input!");
		delay_ms(1500);
		OLED_ShowStr(5, 2, "OK!");
		a = Re_Record_OFF();
		OLED_ShowNum(9, 2, a, 4);
		SaveData(addr + key, 1, Re_Record_Get(), a);
		delay_ms(400);
	}
}

/**
* 学习/发送函数
*/
void SendLearn(void)
{
	int dot = 0; //用了记录上次执行了哪个操作，确定是否需要清空屏幕
	while (1)
	{
		if (dot == 0)
			OLED_Fill_picture(0x00); //清屏
		else if (dot == 1)
			OLED_Clean(3);
		else if (dot == 2)
			OLED_Clean(0);

		OLED_ShowStr(0, 0, "Mode:learn");
		OLED_ShowStr(0, 1, "POWER:exit");
		OLED_ShowStr(0, 2, "Other:send");
		dot = 0;
		key = Remote_Num();
		if (key == POWER)
			break;
		if (key == MODE)
		{
			// 学习模式
			while (1)
			{// 选择学习模式
				OLED_Fill_picture(0x00); //清屏
				OLED_ShowStr(0, 0, "Learn Mode:");
				OLED_ShowStr(0, 1, "1.Digital");
				OLED_ShowStr(0, 2, "2.Analog");
				key = Remote_Num();
				if (key == POWER)
					break;
				else if (key == 1)
				{// 数字模式
					DigitalLearn();
				}
				else if (key == 2)
				{// 模拟模式
					AnalogLearn();
				}
			}
		}
		else
		{
			// 发送模式
			int sta;
			data_Init();
			sta = GetData(addr + key, data);
			if (sta != -1)
			{
				OLED_ShowStr(2, 3, "SEND!");
				delay_ms(100);
				Remote_OFF();
				TR_SendTimeData(data, sta);
				Remote_ON();
				delay_ms(200);
				dot = 1;
			}
			else //未读取到数据
			{
				OLED_Fill_picture(0x00); //清屏
				OLED_ShowStr(0, 0, "Don't have data!");
				delay_ms(300);
				dot = 2;
			}
		}
	}
}

/**
* 删除数据函数
*/
void Delete(void)    //删除数据函数
{
	OLED_Fill_picture(0x00); //清屏
	while (1)
	{
		OLED_Clean(3);
		OLED_ShowStr(0, 0, "Mode:del all");
		OLED_ShowStr(0, 1, "POWER:exit");
		OLED_ShowStr(0, 2, "Other:del one");
		key = Remote_Num();
		if (key == POWER)
			break;
		if (key == MODE)
		{
			DelPartData(addr);
			OLED_ShowStr(0, 3, "del all success!");
			delay_ms(300);
		}
		else
		{
			DelData(addr + key);
			OLED_ShowStr(0, 3, "del one success!");
			delay_ms(300);
		}
	}
}

/**
* 初始化波形数组
*/
void ShowSquareWave_Init(void)
{
	int i, j;

	show[0] = 0xfe;
	show[1] = 0xfe;
	show[128 + 0] = 0x7f;
	show[128 + 1] = 0x7f;

	j = 128 + 2;
	for (i = 0; i < 30; i++)
	{
		show[j + i] = 0x60;
	}

	show[32 + 0] = 0xfe;
	show[32 + 1] = 0xfe;
	show[128 + 32 + 0] = 0x7f;
	show[128 + 32 + 1] = 0x7f;

	j = 32 + 2;
	for (i = 0; i < 30; i++)
	{
		show[j + i] = 0x06;
	}

	show[64 + 0] = 0xfe;
	show[64 + 1] = 0xfe;
	show[128 + 64 + 0] = 0x7f;
	show[128 + 64 + 1] = 0x7f;

	j = 128 + 64 + 2;
	for (i = 0; i < 30; i++)
	{
		show[j + i] = 0x60;
	}

	show[96 + 0] = 0xfe;
	show[96 + 1] = 0xfe;
	show[128 + 96 + 0] = 0x7f;
	show[128 + 96 + 1] = 0x7f;

	j = 96 + 2;
	for (i = 0; i < 30; i++)
	{
		show[j + i] = 0x06;
	}
}

/**
* OLED展示波形函数（仅波形）
*/
void ShowSquareWave(void)
{
	OLED_Picture_Part(show, 0, 128, 4, 2);
}

/**
* 展示波形信息
* @param pBuffer 时长数组指针
* @param lenth   数组长度
*/
void ShowDataAnalog(u16 * pBuffer, u16 lenth)
{
	int page = 1;
	OLED_Fill_picture(0x00); //清屏
	OLED_ShowStr(0, 0, "Mode:show lenth");
	OLED_ShowStr(0, 1, "Left:left page");
	OLED_ShowStr(0, 2, "right:right page");
	OLED_ShowStr(0, 3, "POWER:exit");
	while (1)
	{
		key = Remote_Num();
		if (key == POWER)
			break;
		if (key == MODE)
		{ //展示长度信息
			OLED_Fill_picture(0x00); //清屏
			OLED_ShowStr(0, 0, "Lenth:    ");
			OLED_ShowNum(6, 0, lenth, 4);
		}
		else if (key == LEFT || key == RIGHT || key == 1 || key == 9)
		{
			if (key == LEFT)
			{
				page -= 1;
				if (page <= 1)
					page = 1;
			}
			else if (key == RIGHT)
			{
				page += 1;
				if (page >= (lenth + 3) / 4)
					page = (lenth + 3) / 4;
			}
			else if (key == 1)
			{
				page = 1;
			}
			else if (key == 9)
			{
				page = (lenth + 3) / 4;
			}

			OLED_Fill_picture(0x00); //清屏
			OLED_ShowStr(0, 0, "P:   Start:    ");
			OLED_ShowNum(2, 0, page, 2);
			OLED_ShowNum(11, 0, (page - 1) * 4 + 1, 4);
			ShowSquareWave();
			OLED_ShowNum(0, 3, pBuffer[(page - 1) * 4 + 0 + 1], 4);
			OLED_ShowNum(4, 1, pBuffer[(page - 1) * 4 + 1 + 1], 4);
			OLED_ShowNum(8, 3, pBuffer[(page - 1) * 4 + 2 + 1], 4);
			OLED_ShowNum(12, 1, pBuffer[(page - 1) * 4 + 3 + 1], 4);
		}
	}
}

/**
* 展示输入信号信息函数
*/
void ShowData(void)
{
	while (1)
	{
		OLED_Fill_picture(0x00); //清屏
		OLED_ShowStr(0, 0, "Select From:");
		OLED_ShowStr(0, 1, "1.input");
		OLED_ShowStr(0, 2, "2.flash");
		OLED_ShowStr(0, 3, "POWER:exit");
		key = Remote_Num();
		if (key == POWER)
			break;
		if (key == 1)
		{//输入信息展示
			while (1)
			{
				OLED_Fill_picture(0x00); //清屏
				OLED_ShowStr(0, 0, "Select Mode:");
				OLED_ShowStr(0, 1, "1.Digital");
				OLED_ShowStr(0, 2, "2.Analog");
				OLED_ShowStr(0, 3, "POWER:exit");
				key = Remote_Num();
				if (key == POWER)
					break;
				else if (key == 1)
				{// 数字模式
					while (1)
					{
						OLED_Fill_picture(0x00); //清屏
						OLED_ShowStr(0, 0, "Getting...");
						key = Remote_GetData();
						showData(key);
						key = Remote_Num(); //POWER退出，其它按键继续
						if (key == POWER)
							break;
					}
				}
				else if (key == 2)
				{// 模拟模式
					OLED_Fill_picture(0x00); //清屏
					OLED_ShowStr(0, 0, "Input after 2s!");
					delay_ms(1000);
					OLED_ShowStr(0, 0, "Input after 1s!");
					delay_ms(1000);
					OLED_Clean(0);
					Re_Record_ON();
					OLED_ShowStr(5, 0, "Input!");
					delay_ms(1500);
					OLED_ShowStr(5, 1, "OK!");

					ShowDataAnalog(Re_Record_Get(), Re_Record_OFF());
				}
			}
		}
		else if (key == 2)
		{//存储信息展示
			OLED_Fill_picture(0x00); //清屏
			OLED_ShowStr(0, 0, "Select key!");
			while (1)
			{
				key = Remote_Num();
				if (key == POWER)
					break;
				else
				{
					int sta;
					data_Init();
					sta = GetData(addr + key, data);
					if (sta != -1)
					{
						if (((sta >> 12) & 0x7) == 1) //模拟模式
							ShowDataAnalog(data, sta & 0x03FF);
						else if (((sta >> 12) & 0x7) == 0) //标准模式
						{
							key = (data[1] << 16) + data[0];
							showData(key);
						}
					}
					else //未读取到数据
					{
						OLED_Fill_picture(0x00); //清屏
						OLED_ShowStr(0, 0, "Don't have data!");
						delay_ms(300);
					}
				}
			}

		}
	}
}

红外接收器驱动（remote）

只展示了头文件（可以被外部调用的函数），使用前要调用Remote_Init() 进行初始化，Remote_Num() 用于正常的设备控制。

Re_Record_ON();Re_Record_OFF(); 用于控制记录模式的开启和关闭，记录模式就是记录接收到的信号高低电平持续的时间，并存储在数组中，将数组的指针通过接口Re_Record_Get 传递出来，用于模拟发射或者存储。

Remote_GetData 函数可以获取NEC红外数据的32位解码数据。

头文件：

#ifndef __RED_H
#define __RED_H
#include "sys.h"

#define RDATA 	PBin(9)	 //红外数据输入脚

#define USD   10
#define RPT   11
#define ADD   12
#define LESS  13
#define PLAY  14
#define RIGHT 15
#define VOLX  16
#define LEFT  17
#define MODE  18
#define EQ      19
#define POWER   20

//单片机遥控器识别码为0
#define REMOTE_ID 0

extern u8 RmtCnt;			  //按键按下的次数

/**
* 打开红外接收
*/
void Remote_ON(void);

/**
* 关闭红外接收
*/
void Remote_OFF(void);

/**
* 红外传感器接收头引脚初始化
*/
void Remote_Init(void);

/**
* 遥控扫描
*
* @return 0,没有任何按键按下；其他：按下的按键键值
*/
u8 Remote_Scan(void);


/**
* 反馈数字（直到按键按下）
*
* @return 按下的按键值
*/
u8 Remote_Num(void);
/***************
0:   ERROR
162: POWER 20
98:  MODE  18
2:   LEFT  17
226: VOLX	 16
194: RIGHT 15
34:  PLAY	 14
224: EQ	   19
168: VOL-	 13
144: VOL+	 12
104: 0	   0
152: RPT   11
176: USD   10
48:  1	   1
24:  2	   2
122: 3	   3
16:  4		 4
56:  5     5
90:  6     6
66:  7     7
74:  8     8
82:  9     9
***************/

/**
* 获得遥控器数据值
* @return 数据值
*/
u16 Remote_Get(void);

/**
* 开启记录模式
* @return 记录数组的长度
*/
void Re_Record_ON(void);

/**
* 关闭记录模式
*/
u16 Re_Record_OFF(void);

/**
* 获取记录数组数据
* @return 数据内容
*/
u16* Re_Record_Get(void);

/**
* 确定首个数据是高低电平
*/
u8 Re_Get_Type(void);

/**
* 得到32位红外数据信息
*
* @return 接受到的32位数据
*/
u32 Remote_GetData(void);

#endif

红外数据存储（remote_save）

该驱动是对基础flash驱动的进一步抽象，主要是将红外数据的存储固定了格式，每一个红外数据占用351个16位空间，若初始地址已经固定，则每一个红外数据只要直到它的编号，就可以计算出存储地址，存储地址的第一个数据是概要信息（如下表），可以得到数据的类型、长度等信息，然后按需读取其后的数据存储空间，这样可以做到将NEC数据和模拟数据统一存储。

地址用途
0[0-9]数据大小（1-350）
0[10-11]保留
0[12-14]数据类型（目前已知：0->NEC; 1->模拟编码存储; …）
0[15]0->未存储数据; 1->存储了数据
1-351数据存储空间

PS：一个地址表示16位空间！！

头文件：

#ifndef __REMOTE_SAVE_H__
#define __REMOTE_SAVE_H__
#include "stmflash.h"

//该驱动是再stmflash驱动的基础上进行了抽象，目的是为了方便红外数据的存储

#define FLASH_SAVE_ADDR  0X08010000 //设置FLASH 保存地址(必须为偶数，且其值要大于本代码所占用FLASH的大小+0X08000000)RCT6最大3FFFF

#define DATA_NUMBER 180             //设置最大的空间数
#define MAX_LENTH   (350 + 1)       //设置一个空间占用flash大小（单位：16位）

//16位状态字表示的信息：
//
//[15]:是否存储了数据
//[14:12]:数据类型（目前已知：0->NEC; 1->模拟编码存储; .....）
//[9:0]:数据大小（1-350）
//后接700个半字（u16）

//读取地址：addr + N * (350 + 1)

/**
* 初始化所有区域保存标志位（首次使用请执行）
* flash里面未使用空间默认为1，这会导致程序判断错误，所以执行这个函数可以初始化标志位（状态字[15]）
*/
void Save_Init(void);

/**
* 检测某一空间是否存储了数据
* @param i 空间编码
* @return 0:未保存; 1:已保存
*/
int isSave(int i);

/**
* 删除某个空间保存标志位（即删除记录）
* @param i 空间编码
*/
void DelData(int i);

/**
* 删除某个区号所有区域保存标志位（即删除记录）
* @param addr 区域首地址
*/
void DelPartData(int addr);

/**
* 写入红外数据
* @param i       空间编码
* @param type    数据类型（目前已知：0->NEC; 1->模拟编码存储; .....）
* @param pBuffer 数据指针
* @param lenth   半字(16位)数
* @return 写入结果
*/
int SaveData(int i, u8 type, u16 * pBuffer, u16 lenth);

/**
* 得到红外数据
* @param i       空间编码
* @param pBuffer 数据指针
* @return 16位状态字
*         -1:地址错误或者未存储数据
*/
int GetData(int i, u16 * pBuffer);

#endif

红外发射器驱动（irsend）

红外发射驱动提供了两个接口，TR_SendData(u32 data) 用于发送标准NEC格式的32位数据，数据可以随意指定。

TR_SendTimeData(u16 * pBuffer, u16 sta) 是统一数据发射接口，将从flash里面读取到的数据直接传入接口，与红外数据存储（remote_save）协议相同：
sta 是int GetData(int i, u16 * pBuffer) 的返回值；
pBuffer 则是int GetData(int i, u16 * pBuffer) 传入的数组指针。

头文件：

#ifndef __IRSEND_H__
#define __IRSEND_H__
#include "sys.h"
#include "delay.h"
#include "pwm.h" //依赖载波

//红外端口定义
//DAT -> PA0
#define IR_SEND   PCout(2)	// 红外发送控制

/**
* 红外发射模块初始化函数
*/
void IR_SendPort_Init(void);

/**
* 发送标准的32位NEC数据
*
* @param data 32位要发送的数据
*/
void TR_SendData(u32 data);

/**
* 统一数据发射接口（标志，模拟数据均可发送）
*
* @param pBuffer 要发送的数据数组指针（数据格式见remote_save.c和remote_save.h）
* @param sta     数据的基本信息（数据格式见remote_save.c和remote_save.h）
*/
void TR_SendTimeData(u16 * pBuffer, u16 sta);


#endif

载波：

//pwm.h
/*******************************************************************
	使用定时器TIM2的通道CH1输出38KHz的波形
*******************************************************************/

#ifndef __PWM_H__
#define __PWM_H__
#include "sys.h"

/**
* 定时器2PWM波形输出初始化
*/
void TIM2_PWM_Init(u16 arr,u16 psc);
#endif

//pwm.c
/*******************************************************************
	使用定时器TIM2的通道CH1输出38KHz的波形
*******************************************************************/
#include "pwm.h"
#include "delay.h"

/********************************************************************
* Function Name  : TIM2_PWM_Init(u16 arr,u16 psc)
* Function       : TIM2的通道CH1的PWM模式初始化
* parameter      : arr - 自动重装值
				   psc - 时钟预分频数
* Description    : 频率f = 72M/[(psc+1)*(arr+1)]
* Return         : void
*********************************************************************/
//TIM2_PWM_Init(1895,0); 72000/(1895+1) = 37.99K

/**
* 定时器2PWM波形输出初始化
*/
void TIM2_PWM_Init(u16 arr,u16 psc)
{
	/* 初始化结构体定义 */
	GPIO_InitTypeDef GPIO_InitStructure;
	TIM_TimeBaseInitTypeDef	TIM_TimeBaseInitStructure;
	TIM_OCInitTypeDef 	TIM_OCInitStructure;
	/* 使能相应端口的时钟 */
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);	//使能定时器2时钟
 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);   //使能GPIO外设时钟

	/* GPIOA.0初始化 */
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;			// TIM2 CH1
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; 	// PA.0 复用推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);
	GPIO_SetBits(GPIOA,GPIO_Pin_0);
	/* TIM2 初始化*/
	TIM_TimeBaseInitStructure.TIM_Period = arr;	 //下一个更新事件装入活动的自动重装载寄存器周期的值
	TIM_TimeBaseInitStructure.TIM_Prescaler = psc;	//作为TIMx时钟频率除数的预分频值
	TIM_TimeBaseInitStructure.TIM_ClockDivision = 0;  //时钟分割:TDTS = Tck_tim
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;	//TIM向上计数模式
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);
	/* 定时器TIM2 Ch1 PWM模式初始化 */
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;  //选择定时器模式:TIM PWM1
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;	//比较输出使能
	//TIM_OCInitStructure.TIM_Pulse = (arr+1)/2;	  //占空比 50%
	TIM_OCInitStructure.TIM_Pulse = (arr+1)/3;	  //占空比1:3
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;	//输出极性:TIM输出比较极性高
	TIM_OC1Init(TIM2, &TIM_OCInitStructure);

	/* 使能TIM2在CCR1上的预装载寄存器 */
	TIM_OC1PreloadConfig(TIM2, TIM_OCPreload_Enable);
	/* 使能定时器 */
	TIM_Cmd(TIM2, ENABLE);
}

五、Github地址

该项目：基于STM32F103的红外学习遥控项目
个人主页：Wing

基于STM32与NFC的万能红外遥控器
03-12
该设备能够接收并解码红外信号并长期存储，可将所存储信号发出。通过设计的手机APP。该模块具有学习、工作两种模式。学习模式下，可直接接受并存储你发射的红外信息。工作模式下，你只需按下已录入红外信号的按键，就能控制你的家电了。还可配备环境监测模块及选接的智能控制开关。 具体介绍在我的博客中已发布。
STM32的红外遥控程序，亲测可用
11-26
STM32的红外遥控程序，亲测可用。内有详细注释和说明文档，很好的参考资料。
基于STM32的红外测温系统设计
最新发布
2301_79745346的博客
03-12 969
随着我国经济的发展，社会的进步。由于传统的水银体温计测量时间太长，测量人数较多的话同一个体温计需要接触的人就会比较多，这样又出现了一个问题，那就是不卫生，这在疾病的防控中是不利的，这种接触式测量方式会提高疾病传播的风险，这时红外测温的优点就能很好的体现出来，红外测温速度快而且不需要与被测目标接触，这就能减少疾病传播的可能性，红外测温为我们在疫情的防控中提供了一种有效的手段，在人口密集的地方传统体温计显然不能满足测温需求，但是红外测温就能很好的满足我们的要求，由此看来红外测温的前景还是很广阔的。
基于STM32设计的NEC协议红外线遥控器(模拟遥控器发送).zip
06-27
这是基于STM32设计的红外线遥控器，可以模拟遥控器发出指定的红外线协议去控制家电、其他支持NEC红外线遥控的设备。也可以当做两个设备之间的一个自定义传递方式，比如遥控器，自己做接收端、自己做遥控器，实现车辆控制，很方便的。我们的很多手机也支持红外线遥控器功能，实现的思路都是一样的。
STM32外设系列—红外遥控
热门推荐
qq_45217381的博客
06-28 1万+
本文详细介绍了红外通信的应用，原理。介绍了一种常用的二进制脉冲码形式。最后，给出了红外遥控的实现思路和程序设计。
【STM32HAL-----红外遥控】
2301_76502123的博客
01-15 1177
红外线是波长介于微波和可见光之间的电磁波，波长在 760 纳米到 1 毫米之间，是波形比红光长的非可见光。自然界中的一切物体，只要它的温度高于绝对零度(-273)就存在分子和原子的无规则运动，其表面就会不停的辐射红外线。当然了，虽然都是辐射红外线，但是不同的物体辐射的强度是不一样的，而我们正是利用了这一点把红外技术应用到我们的实际开发中。
29.STM32红外遥控器
qq_54674051的博客
09-25 2967
29.STM32红外遥控器
stm32 红外遥控实现
zouxin_88的专栏
05-27 8020
一、概述 红外遥控采用NEC协议 定时中断 预分频器采用72，72M/72=1M，每秒1千次，一次1us，即第1us计数器加1 。 溢出值设为10000，即10ms，发生一次TIM_IT_Update中断。 捕获中断 初始为上升沿中断。 二、代码执行过程 1.初始为上升沿捕获，收到脉冲9ms结束时为上升沿，执行上升沿捕获中断 动作：设置为下降沿捕获，清空定时器值、标记上升沿已经被捕获 2.4.5ms高电平后为下降沿，执行下降沿捕获中断 动作：设置为上升沿捕获，获取上...
基于STM32的红外遥控程序.zip
09-15
基于stm32红外遥控美的空调，搭配R0d电控说明书输入编码即可发送红外遥控美的空调。 基于stm32红外遥控美的空调，搭配R0d电控说明书输入编码即可发送红外遥控美的空调。 基于stm32红外遥控美的空调，搭配R0d电控说明书输入编码即可发送红外遥控美的空调。 基于stm32红外遥控美的空调，搭配R0d电控说明书输入编码即可发送红外遥控美的空调。
STM32 红外遥控器程序
10-12
STM32 红外遥控器的全套代码，包括了红外遥控器信号的接收与发送等。
基于stm32的红外遥控
li_little7的博客
05-08 1万+
内容分三个部分： （1）红外遥控协议 （2）硬件连接 （3）代码编写 1、红外遥控协议 红外遥控是一种无线、非接触控制技术，具有抗干扰能力强，信息传输可靠，功耗低，成本低，易实现等显著优点，被诸多电子设备特别是家用电器广泛采用，并越来越多的应用到计算机系统中。同类产品的红外线遥控器，可以有相同的遥控频率或编码，而不会出现遥控信号“串门”的情况。红外遥控的编码目前广泛使用的是：NEC Protoco...
基于stm32的红外遥控器设计
02-17
一个简单的遥控程序，用stm32的定时器产生一个38khz的载波，搭载红外编码，发送信息。亲测可用。
基于STM32的红外遥控实验
08-09
本章，我们将向大家介绍如何通过STM32来解码红外遥控器的信号。ALIENTK战舰STM32开发板标配了红外接收头和一个很小巧的红外遥控器。在本章中，我们将利用STM32的输入捕获功能，解码开发板标配的这个红外遥控器的编码信号，并将解码后的键值TFTLCD模块上显示出来。
（STM32）红外遥控
05-12
int main(void) { u8 key; delay_init(); //延时函数初始化 NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级 uart_init(115200); //串口初始化为115200 LED_Init(); //LED端口初始化 KEY_Init(); Remote_Init(); //红外接收初始化 while(1) { key=Remote_Scan(); if(key) { printf("键值为：%d",key); //显示键值 switch(key) { case 0:LED0 = 0;break; case 162:LED0 = 1;break; } }else delay_ms(10); } }
[69]-基于STM32设计的万能红外遥控器(学习型).pdf
10-09
基于STM32微控制器设计的万能红外遥控器是一种结合现代智能家居与物联网技术的创新产品。该遥控器不仅具备传统的红外接收解码功能，还支持红外发送功能，可以将接收到的红外信号重新发送出去，确保了快速、简单操作...
stm32空调万能遥控.rar
05-09
总结，STM32空调万能遥控器项目涵盖了微控制器的选型与应用、红外通信技术、数据处理与存储、软件编程、电源管理以及硬件设计等多个方面，是电子工程和嵌入式系统领域的一个典型实例。通过深入理解这些知识点，可以...
基于STM32设计的万能红外遥控器(学习型)
10-27 5137
当前介绍了一种基于STM32微控制器设计的红外遥控器，支持接收解码功能和发送功能，可以将接收的码原样发送出去。 红外遥控器作为智能设备控制方式之一，在一定程度上满足了人们对于快速方便控制的需求。 当前设计的红外遥控器支持学习模式和发送模式。通过矩阵键盘上的数字键选择发送对应的控制码。 一共支持学习10个控制码，对应矩阵键盘上的数字。0~9。
使用STM32制作红外遥控器
wx_linying1029的博客
09-19 948
测试 将红外遥控器与需要控制的设备配对，按下按钮发送红外信号。3.1 初始化GPIO引脚 在代码的开头，需要初始化红外发射器和接收器使用的GPIO引脚。以上是使用STM32制作红外遥控器的一个基本步骤和代码框架。3.2 控制红外发射器 编写一个函数来发送红外信号。通过控制GPIO引脚的电平来模拟红外信号的脉冲。可以通过按键来发送红外信号和接收红外信号。3.3 接收红外信号 编写一个函数来接收红外信号。编译和烧录 在开发环境中编译代码，并将生成的可执行文件烧录到STM32开发板中。
基于STM32的通用红外遥控器设计: 解码、学习与发射（代码示例）
嵌入式极客小张
07-06 3178
本文介绍了基于STM32的万能红外遥控器的设计与实现，涵盖了硬件选型、电路设计、软件架构和代码示例等方面。通过学习本文，相信你已经对红外通信原理、STM32编程、OLED显示和EEPROM数据存储等技术有了更深入的了解，并能够独立完成一个功能完备的万能红外遥控器。
基于STM32的红外遥控器
05-18
基于STM32的红外遥控器可以实现对家电等设备的远程控制。下面是一些实现步骤： 1. 确定遥控器的按键布局和功能。 2. 编写STM32的程序，实现红外编码和解码的功能。具体实现方式可以参考红外编码和解码的技术资料。 3. 在程序中设置按键对应的红外编码，以及红外解码后需要执行的功能。 4. 制作遥控器的外壳以及电路板，将STM32芯片和红外发射器、按键等元件进行连接。 5. 进行调试和测试，确保遥控器的各项功能正常。 需要注意的是，制作遥控器需要一定的电子技术基础和工具，如果没有相关经验建议寻求专业人员的帮助。
评论 4
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
