NL6621 WIFI模块烧录及其他

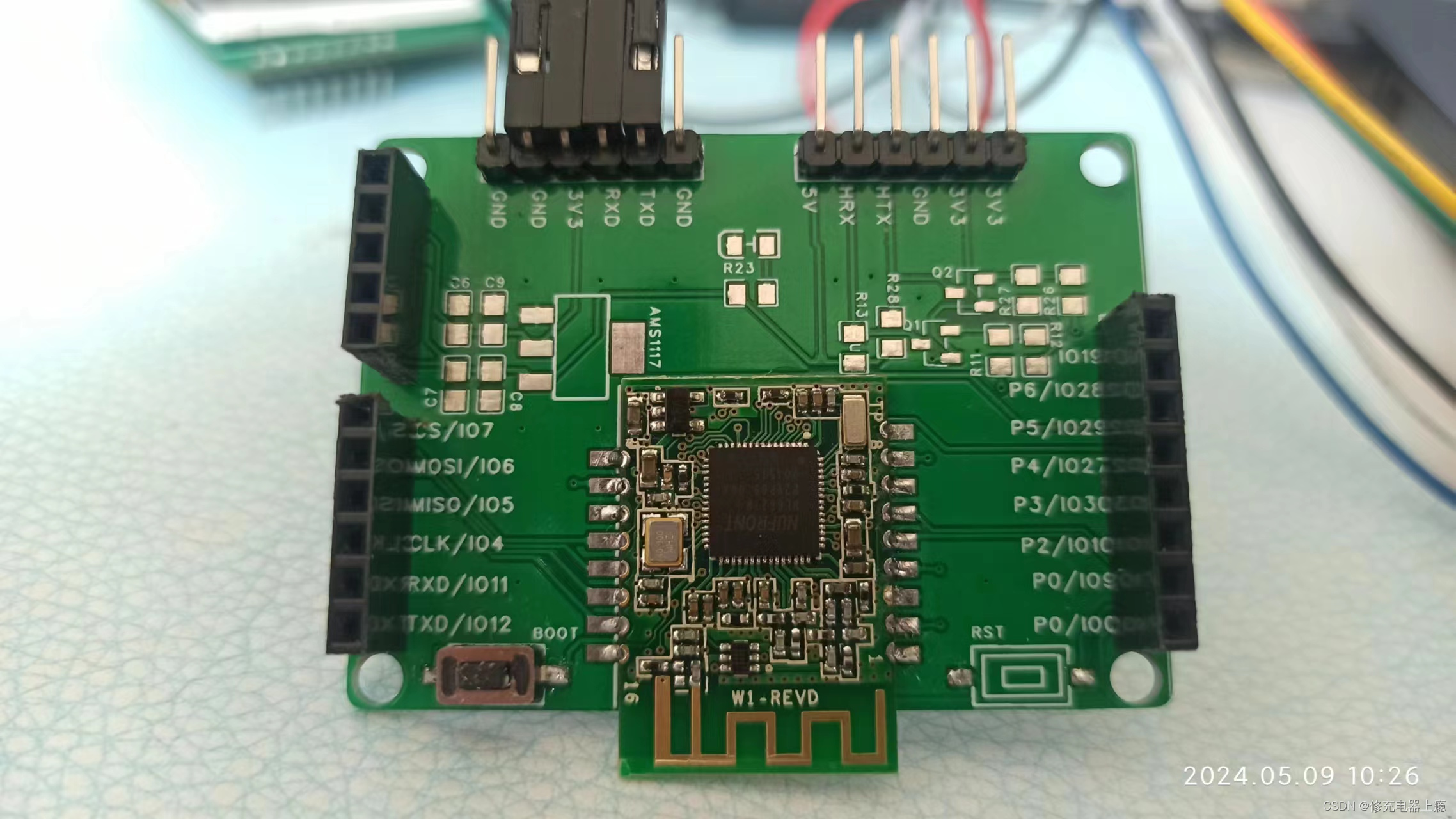

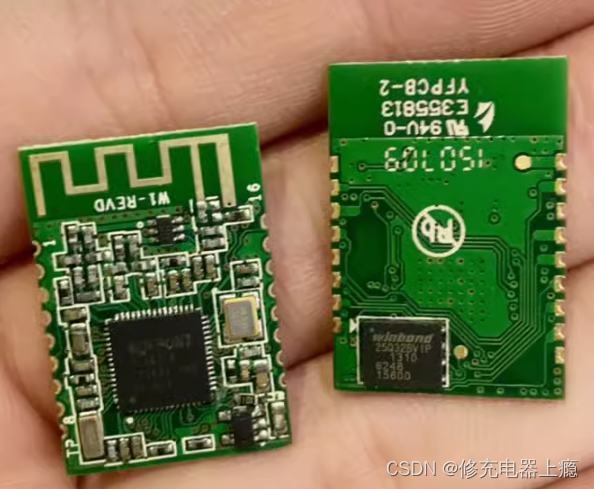

某宝淘得NL6621:

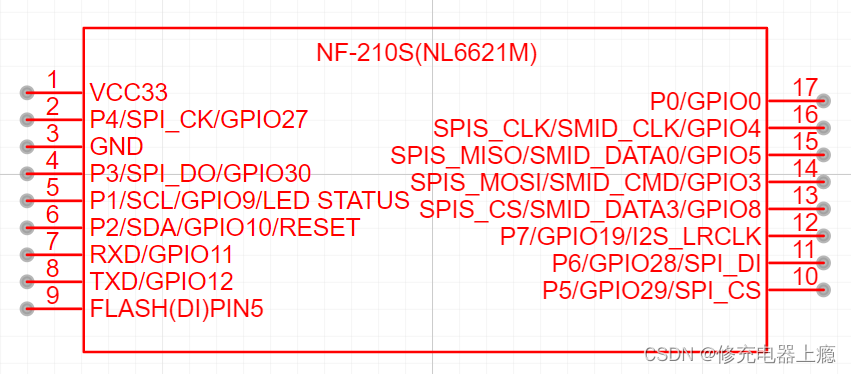

测了一下引脚：

做了以下功课：

新岸线物联网NL6621解决方案是高性价比、完全开源、高成熟度的解决方案，特别为高数据吞吐率低成本的无线局域网产品而设计。它集成了MCU， MAC，1T1R基带和带功放RF收发机于一颗芯片上。NL6621支持802.11b/g/n/i/e/p和Wi-Fi direct，BSS STA， 软AP，WiFi保护设置。它还支持WMM-PS和WPA/WPA2安全协议。

相关资料获得：gitee、github上可以搜到:

1、标准SDK：cailiyang/NL6621_StandardSDK

2、串口穿透SDK:GitHub - NufrontIOT/NL6621_SerialNet_SDK: NL6621 WIFI转串口SDK代码

还有很多，不一一列出。

一、首先要解决烧录问题

在各个SDK的tool目录下分别找到了3个官方的烧录工具：

1、BootTool.exe（第一版）

2、bootTool_Ack_0822.exe（第二版）

3、NuDevTool ver1.11.0（第三版）

每一版都有官方说明文件。

以上三种烧录都应该可以成功，

第一版烧录步骤要求高，一步不能错。

第二版比较简单。

第三版比较灵活，需要改sdk中的scatter_loader.scat文件。

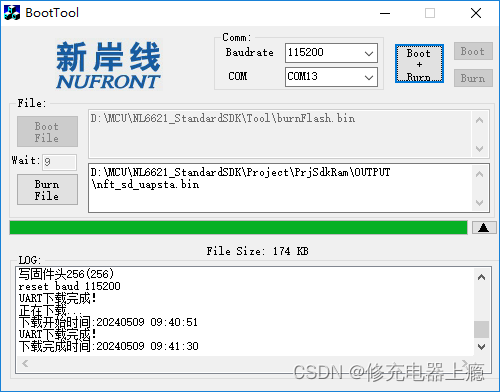

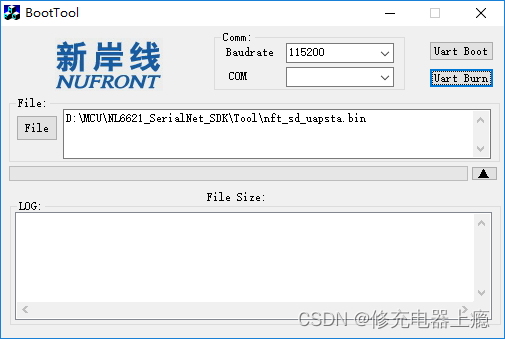

说说第二版的固件烧录步骤：

1、模块的第9引脚（TP引脚）FLASH(DI)，在上电前（GND先不接）需接高电平，如图boot键（9引脚）先按下，使该引脚处于与VCC相连。

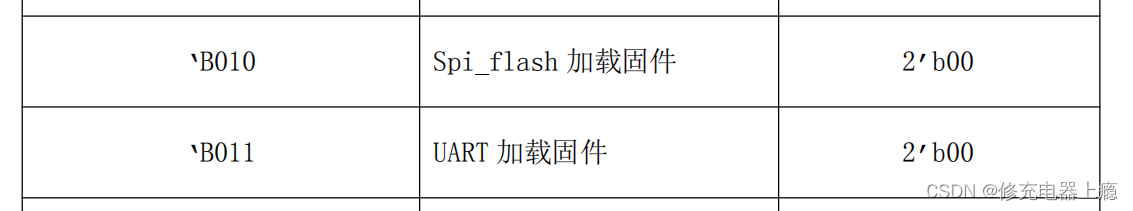

（9引脚其实就是qspi_so，固件启动方式由qspi_hold,qspi_wp,qspi_so三个引脚决定，模块中qspi_hold,qspi_wp未引出，可以认为已经默认分别设置的0和1，而qspi_so为1时从UART启动，可以烧录程序。qspi_so为0时从flash启动，应用正常运行。)

2、上电:杜邦线GND接入

3、释放boot键，这样模块就处于烧录模式了。

4、烧录时“burt file”按键选择要烧录的固件。点击“boot+uart”一键烧录burntool.bin和nft_sd_uapsta.bin(应用固件)。

二、其他

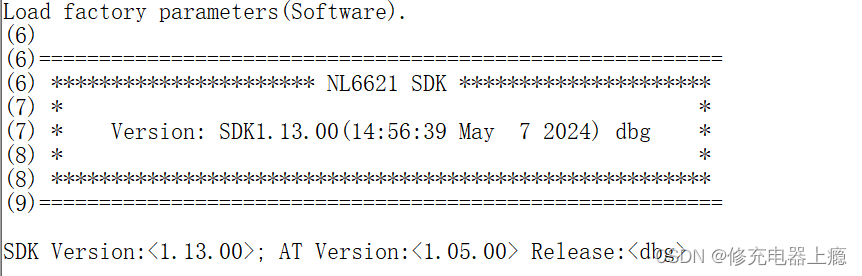

1、烧录了个AT固件：

AT指令：

+++++++ COMMAND LIST ++++++
AT+HELP
AT+VER
AT+SVER
AT+SAVE
AT+FACTORY
AT+RST
AT+SYSTIME
AT+BAUDRATE
AT+UARTFT
AT+UARTFL
AT+MSLP
AT+LSLPT
AT+IPCONFIG
AT+PING
AT+MAC
AT+WQSOPT
AT+WPHYMODE
AT+WTXRATE
AT+WSCANAP
AT+WSBCN
AT+WSCAP
AT+WSMTCONF
AT+WSTOP
AT+NQSCNN
AT+NLOCIP
AT+WSACONF
AT+AIRKISS
AT+BCTTXSTART
AT+BCTTXSTOP
AT+BCTTXDATA
AT+BCTRXSTART
AT+BCTRXSTOP
AT+QUIT
------- COMMAND LIST ------
+OK

AT支持多种配网模式，试了一下NLDirectConfig，好用。

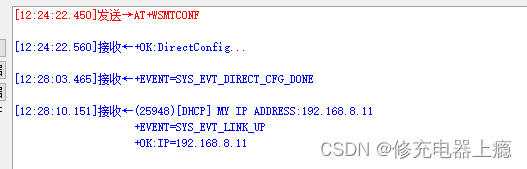

串口上发出AT+WSMTCONF指令， 进入 DirectConfig 模式，手机上用NLDirectConfig广播，使模块联网：

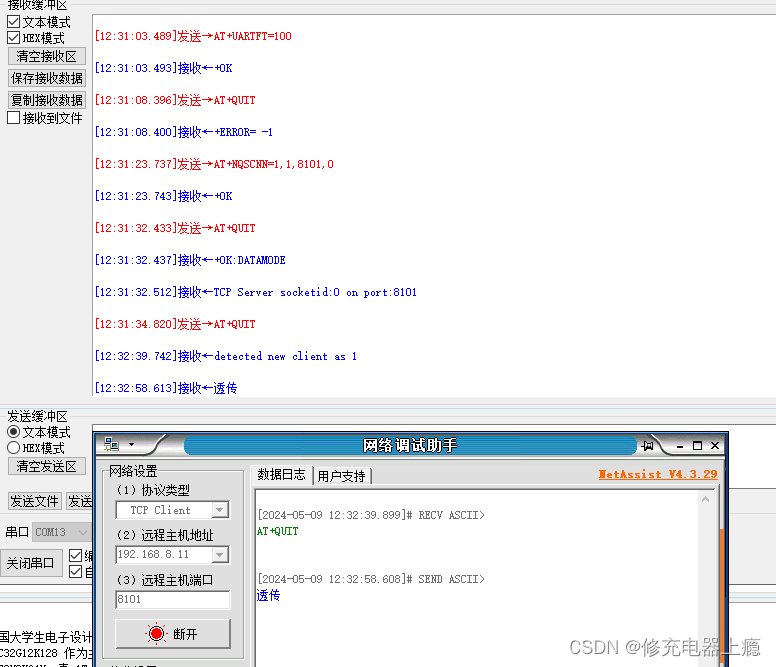

然后，执行完以下指令就可以TCP SERVER方式穿透了

1、AT+NQSCNN=1,1,8101,0 //配置透传模式参数
2、AT+BAUDRATE=115200 //配置串口波特率
3、AT+UARTFL=1024 //配置自动成帧的帧长
4、AT+UARTFT=100 //配置自动成帧的每帧发送时长
5、AT+QUIT //进入透传模式

2、GPIO操作：

BSP_GPIOPinMux(9);                        //设置复用引脚为GPIO9

BSP_GPIOSetDir(9, GPIO_DIRECTION_OUTPUT);                //设置GPIO9 为输出

BSP_GPIOSetValue(9,GPIO_HIGH_LEVEL);        //设置GPIO9为高电平

有了上面的这些函数，点灯没问题了

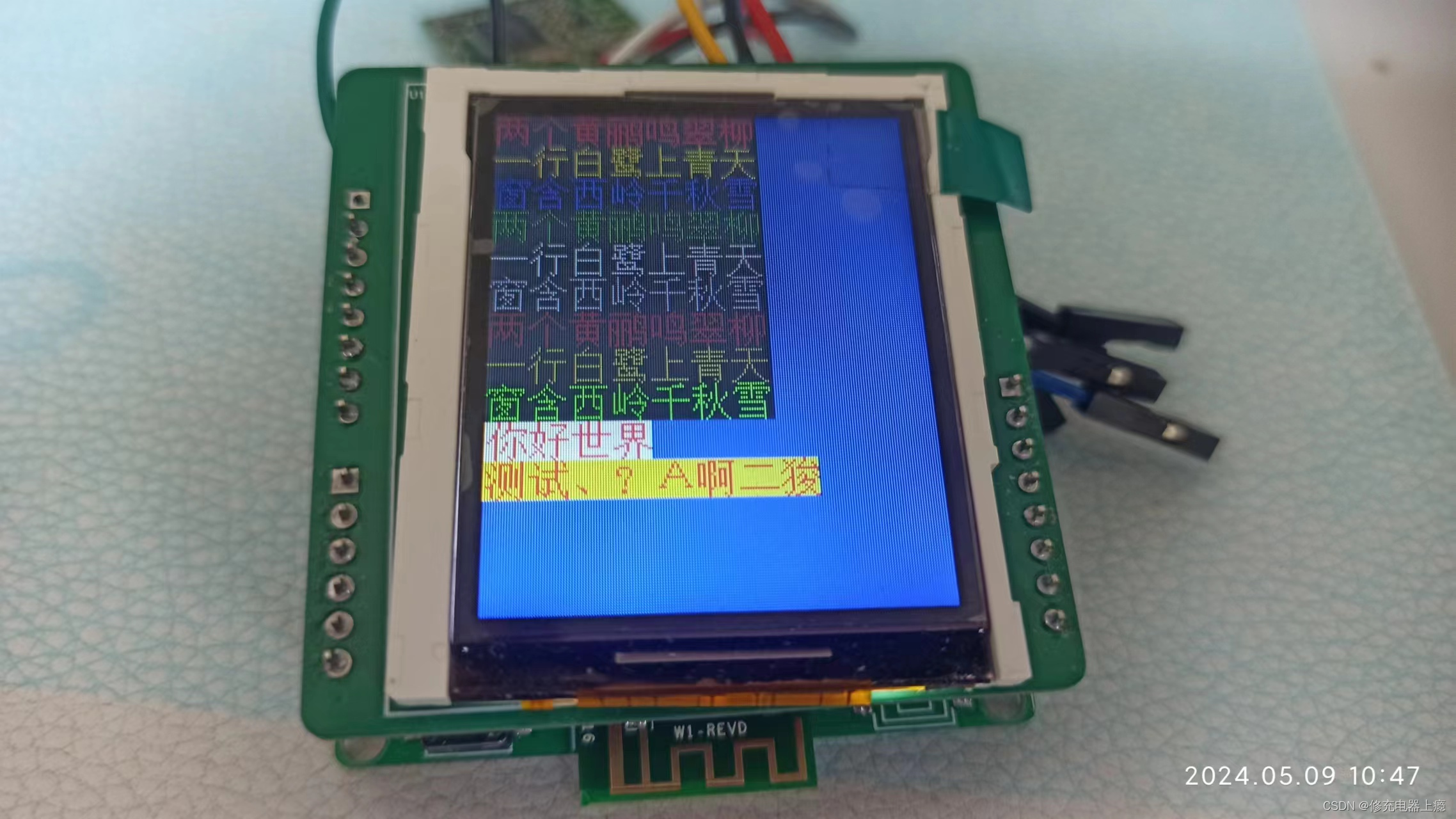

3、驱动个ILI9225:

源码链接：https://pan.baidu.com/s/1NCWOWWeseMOgNRMJZNarCg?pwd=ewty
提取码：ewty

三、说明

1、最新的官方SDK都是15年的了，感觉官方不是很上心，但是模块在某宝上竟然还有卖的。

2、二次开发时，要好好看SDK说明文档，避坑。

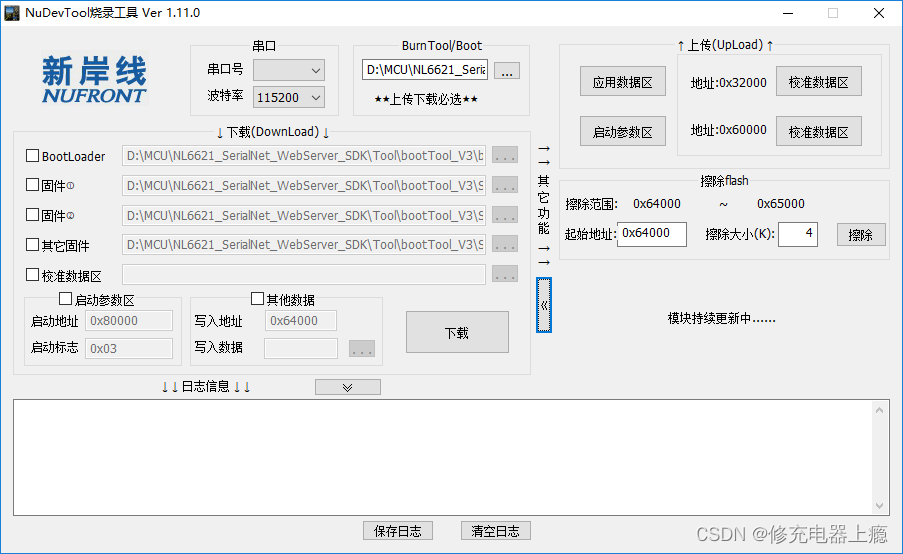

3、NuDevTool ver1.11.0可以烧其他数据如字库，在驱动ILI9225中，上传了个字库gb2312_80.bin到0X64000，具体烧录方法类似于固件烧录。每个固件上传后，会被添加一个256字节的固件头，所以在计算字库偏移时需加上一个256字节。

4、模块竟然有14个GPIO引出，背后的W25Q32应该有4M BYTE空间，mcu主频也是160Mhz，这个模块基本面还是不错。在NL6621-NuAgent这个SDK中函数库语法是类STM32的，SDK资源也是可圈可点的。

5、SDK用keil4编译吧。
