DWMAC网卡的相关兼容

dwmac是众多网卡驱动中的一个通用驱动系列，里面包含了大部分能用到的多种系列网卡

• stm32
• sunxi
• ipq806x
• lpc18xx
• sti
• fpga
• …

其实本身这套驱动系列架构较为成熟，已将各种操作抽象成类，但是对于一个普通的项目来说并不需要支持如此多的网卡，故需要针对不同的硬件进行优化。

准确地来说stmmac层封装了一些纯底层接口并方便上层调用，但是一个简单的项目并不需要如此多的配置，也并不需要单独开辟一个结构体为其赋值等。

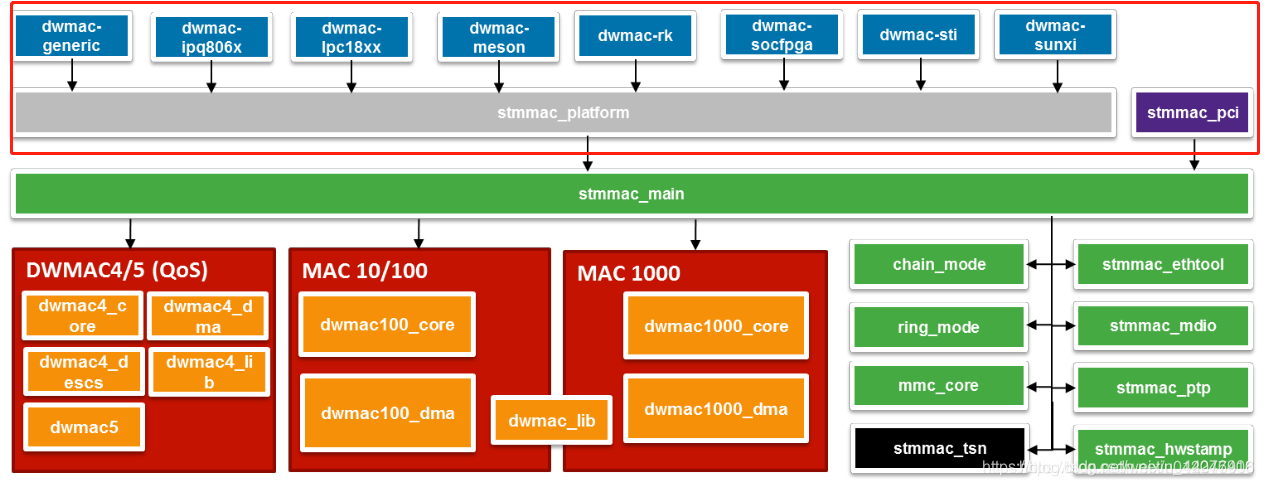

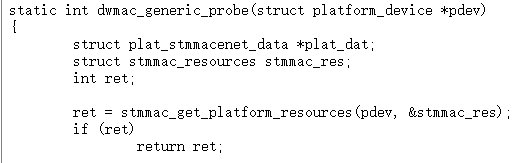

这套驱动的入口就是各种dwmac-xxxxxx的网卡类型入口，需要传入一些平台数据（共有数据），并在platform层写入一些具体硬件类型的系列数据（半共有数据），之后将上述数据向下发送至stmmac层进行转化，上述数据被填充至网卡驱动的私有结构体中（私有数据），随后，stmmac层的各类函数对私有结构体中的数据进行读写，这些操作最后都会在底层寄存器中实现。

一个项目很少能用到多种类型的网卡，故需要删减。
stmmac层以上的数据最后都会在网卡私有结构体中体现，所以最先砍掉的就应该是平台和入口的一些赋值操作。

正常情况下，赋值操作都会写一些固定的值进去，所以可以根据硬件类型写一些共有数据进去，至于半共有数据，可以根据用户配置进行删减。

例如：流量控制、巨型帧等，大部分应用可能并不会用到，这时添加上未免有些臃肿。

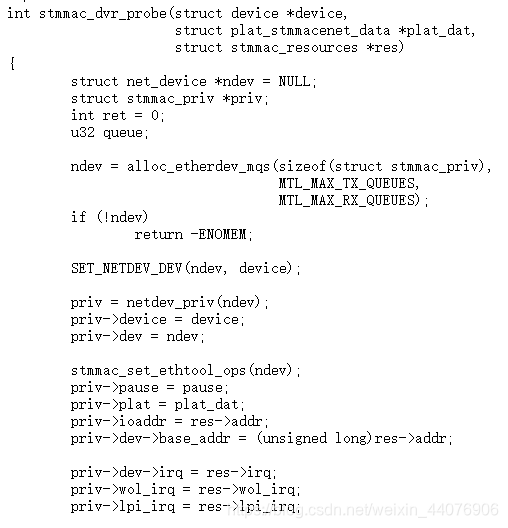

结构体platfromData就是共有数据，并且其实priv中的ioaddr同样也是共有数据，准确地来说它是一种用来联系用户侧和底层的媒介。大部分的底层的传参都需要它。

因此ioaddr可以从mac_device_info的pcsr中拿出来，直接弄成全局变量也是可以的。

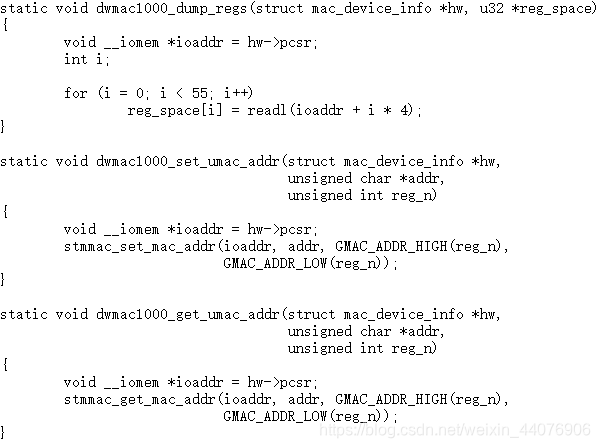

像上述图片中的调用mac_device_info参数的API，只用到了pcsr，这种传参未免有些复杂。
dma与core部分是纯底层中的核心，里面包含了大部分的常用功能，所以要尽可能的保留。
还有就是版本号。

版本号其实是为了不同硬件中的兼容而设计的，如果自己的项目已知版本号，那么下面的版本号判断分支可以完全撤掉，如果并不知道，也可以使用分支预测，减小系统开销。

static int stmmac_change_mtu(struct netdev *dev, int new_mtu)
{
    struct stmmac_priv *priv = netdev_priv(dev);
    int max_mtu;

    if (netif_running(dev)) {
        pr_err("%s: must be stopped to change its MTU\n", dev->dev_name);
        return -EBUSY;
    }

    if ((priv->plat->enh_desc) || (priv->synopsys_id >= DWMAC_CORE_4_00))
        max_mtu = JUMBO_LEN;
    ..........
}

那么什么才算是常用功能呢？

	mac100	mac1000	mac4	mac4.0	mac4.1	mac5.1	xgmac2.0	xgmac2.1
gmac		Y
gmac4			Y	Y	Y	Y
xgmac							Y	Y
min_version				4.0	4.1	5.1	2.0	2.1
desc_ops			4	4	4	4	210	210
dma_ops	100	1000	4	4	410	410	210	210
mac_ops	100	1000	4	4	410	510	210	2
mode_ops				4ring	4ring	4ring
tc			510	510	510	510	510	510
mmc	Y	Y	Y	Y	Y	Y	210	210
setup	100	1000	4	4	4	4	2	2
quirks	1	1	4					2
ptp_off	3	3	4	4	4	4	2	2
mmc_off	3	3	4	4	4	4	2	2

上表是目前LINUX 5.9.1内核中的dw功能位图，代码实现是在(hwif.c)这个文件中。

上述图片中，有人可能会问描述符是个什么鬼东西？
在驱动工作模式或协议栈，数据的流传方式主要是通过SKB_BUFF进行流通，但是这种数据结构硬件并不认可，并且硬件不知道你的数据的具体信息，所以需要描述符这个东西来将SKB_BUFF中的数据能让硬件看懂。
初始化时，预先分配有关描述符连续的内存，并将首地址填入TX/RX DESC 地址寄存器中。
工作时SKB_BUFF将数据地址填入置描述符的数据区中，并将该数据区所在的描述符中的控制位区置位，硬件就了解到这个数据是要进行发送的，所以之后只要将发送使能寄存器置1，硬件就会自己拿这个描述符的地址中的数据进行发送。
描述符具体是什么样的其实代码的注释中已有说明，但是不同IP核版本还是略有差异：

上图是1000/100/10中的描述符划分：

下图是dwmac4中的描述符划分：

其实dw网卡里，DMA更贴近于数据，而MAC更贴近于功能，你会发现一些功能复杂操作都在 MAC_OPS 中进行实现(流控，混杂，过滤，计数)，而对于数据的复杂操作基本都在 DMA_OPS 中实现(帧的快速发送)，而描述符作为功能和数据的载体，承载了数据的绝大部分信息，但是描述符的4个区域还是略显不够，所以在1000/100/10中，会有两种描述符模式。
NORMAL 和 ENHANCE
Normal 仅包含了基本功能，像时间戳就没有，而 Enhance 有额外的 四个区域 ：des4、des5、des6、des7

上图是1000/100/10中的ENHANCE描述符划分：

下图是dwmac4中的ENHANCE描述符划分：

到此为止，dw网卡算是有了一个大概的轮廓，具体还需要再深入的分析。
