在FPGA中，有些管脚不会使用到，为了保护FPGA，需要将未使用的管脚状态配置为三态输入或者弱上拉三态输入。

根据以下步骤进行修改

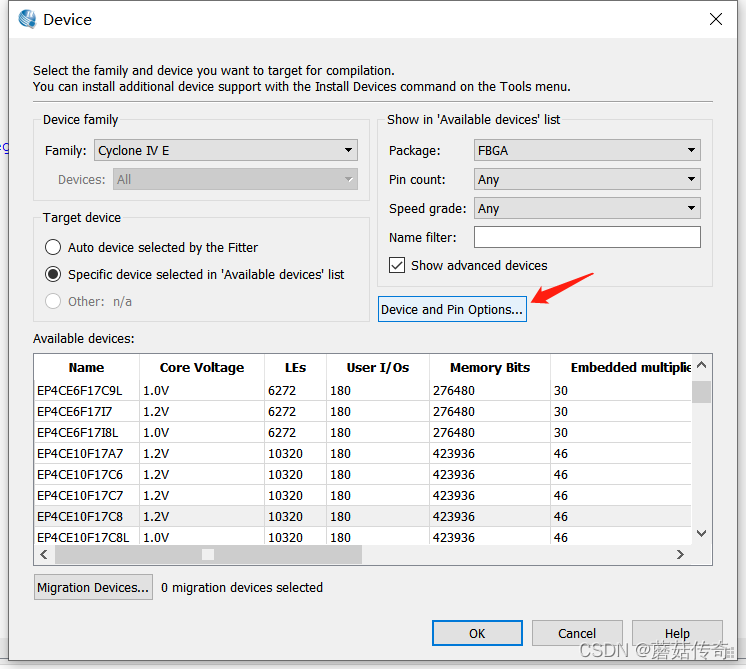

1、进入quartus软件界面，双击芯片，进入配置界面

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6JiR6I-H5Lyg5aWH,size_20,color_FFFFFF,t_70,g_se,x_16

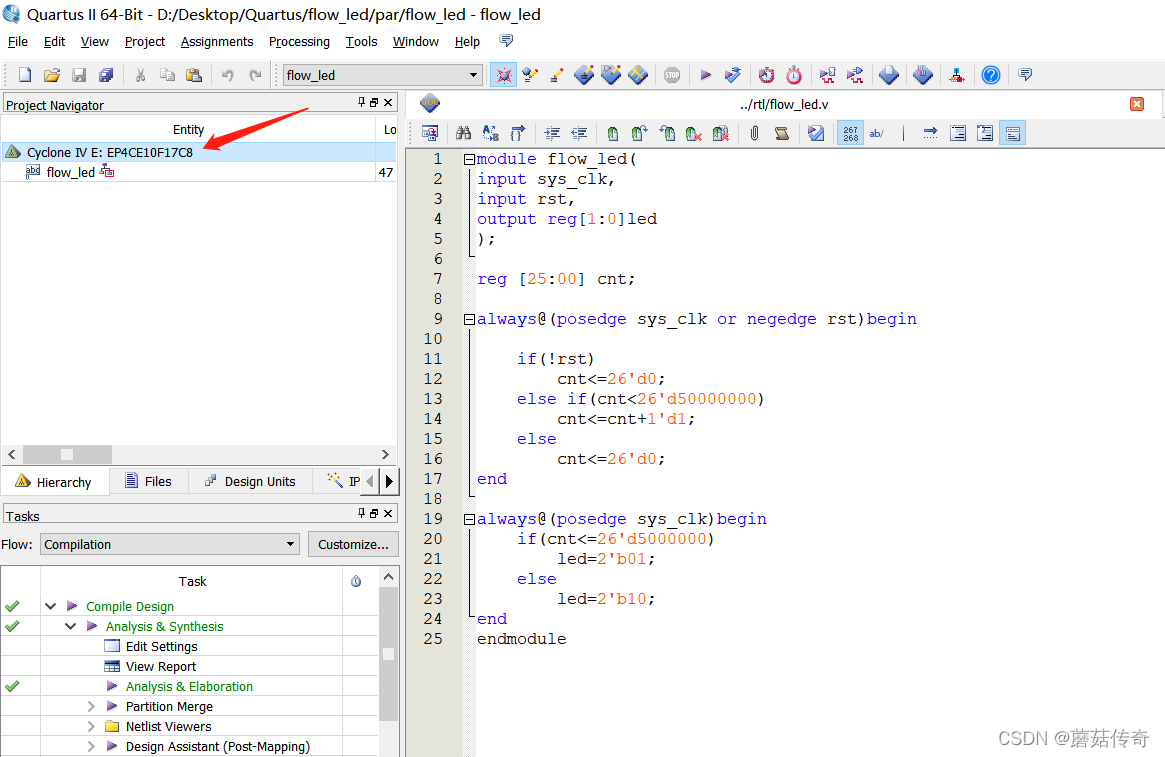

2、点击Device and Pin Options进入配置界面

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA6JiR6I-H5Lyg5aWH,size_20,color_FFFFFF,t_70,g_se,x_16

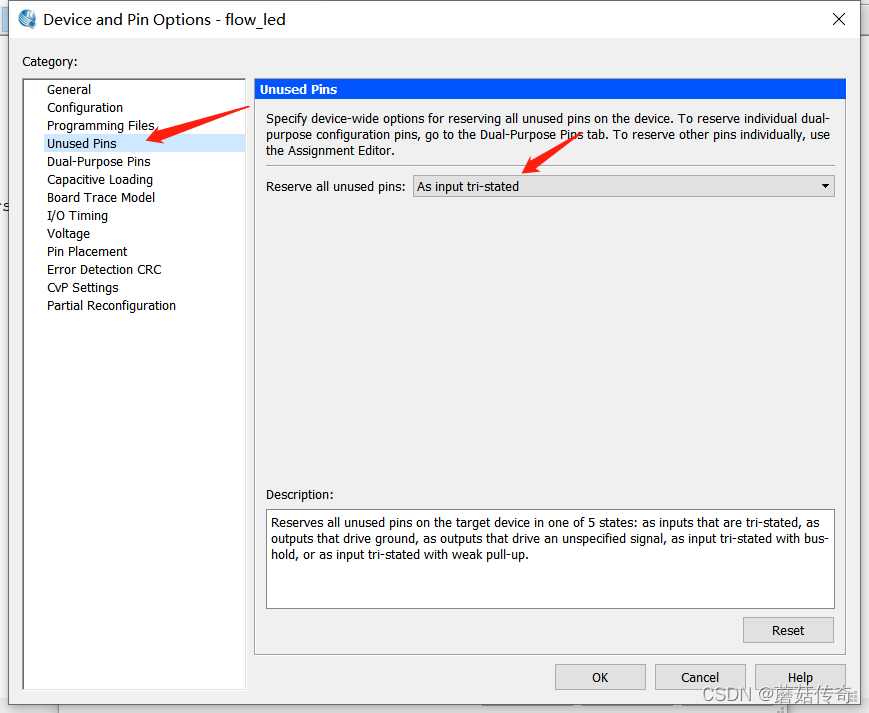

3、点击Unused Pins，然后在这个标签页下选择As input tri-state，即把引脚配置为三态输入

4、点击OK保存即可
