蓝桥杯STM32G431RBT6学习——GPIO
GPIO外设分布
国信长天开发板使用的STM32G431RBT6为LQFP64的封装，可用的GPIO为49个，包括如下：
PA0~PA15
PB0~PB15
PC0~PC15
PD2，PF0，PF1，PG10
其中PF0与PF1用于连接外部晶振（24MHZ），PG10为复用为RST引脚，因此实际能够使用的GPIO为46个。
GPIO外设分配
可以通过原理图了解到这46个GPIO的外设分布：

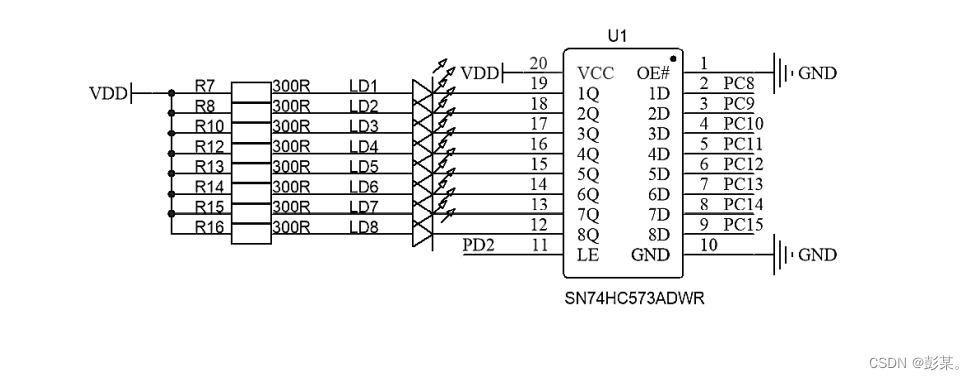

PC8~PC15（LED）：

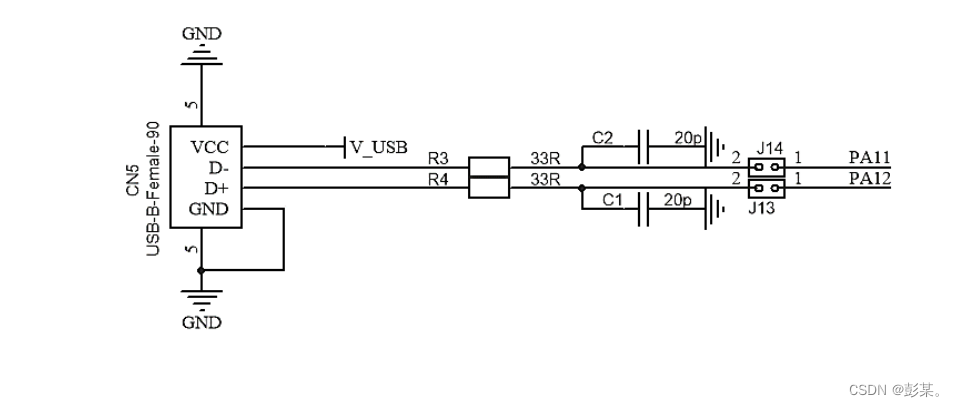

PA11~PA12（USB）：

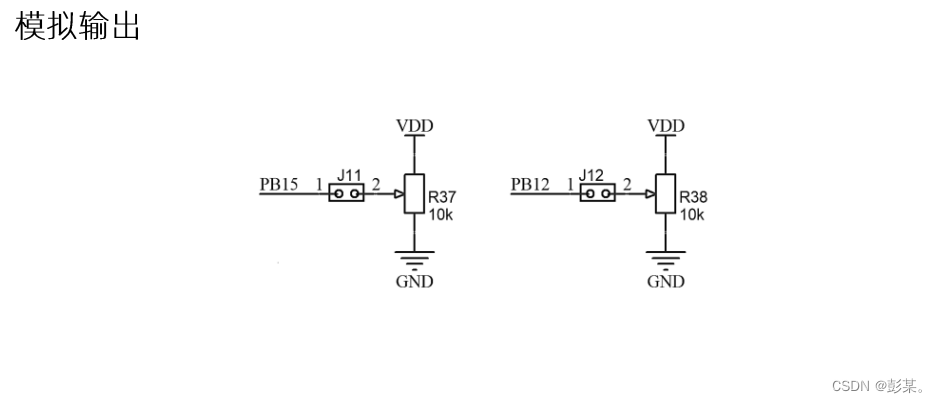

PB12~PB15（模拟输出）：

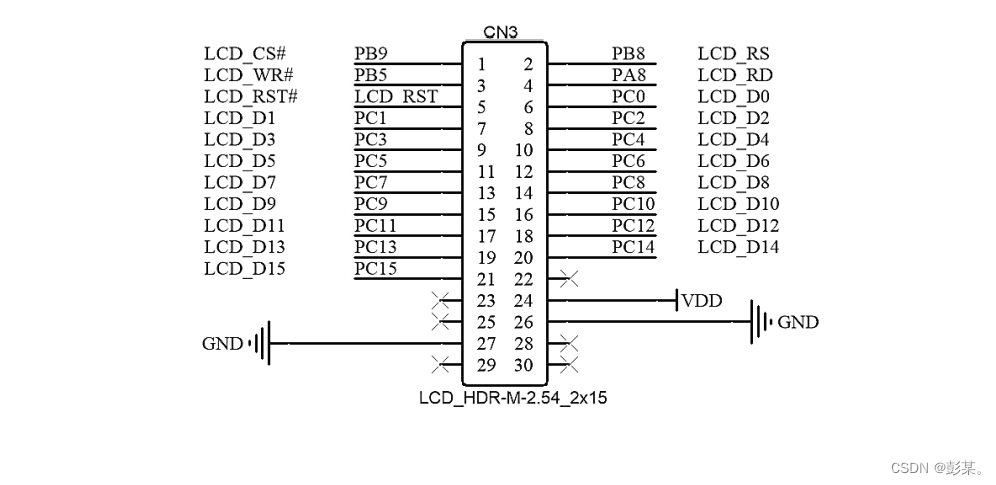

PB5、PB8、PB9、PA8、PC0~PC15（LCD）：

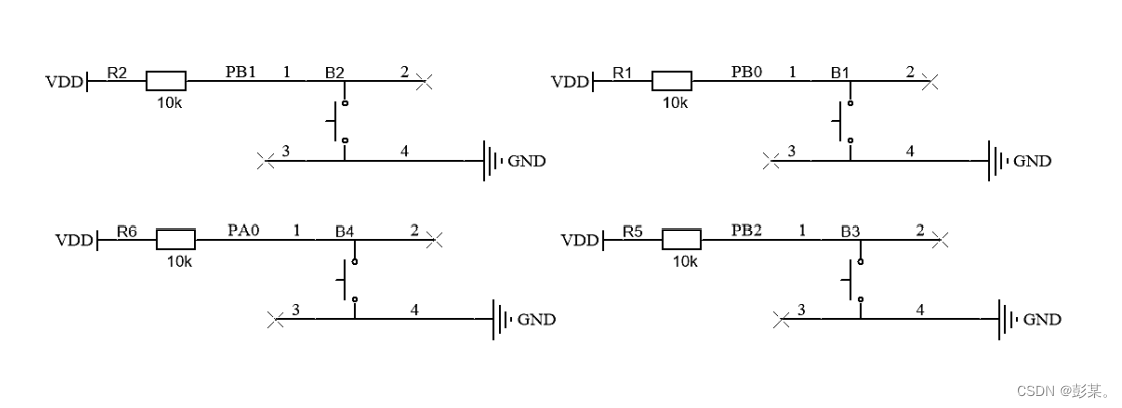

PA0、PB0、PB1、PB2（按键）：

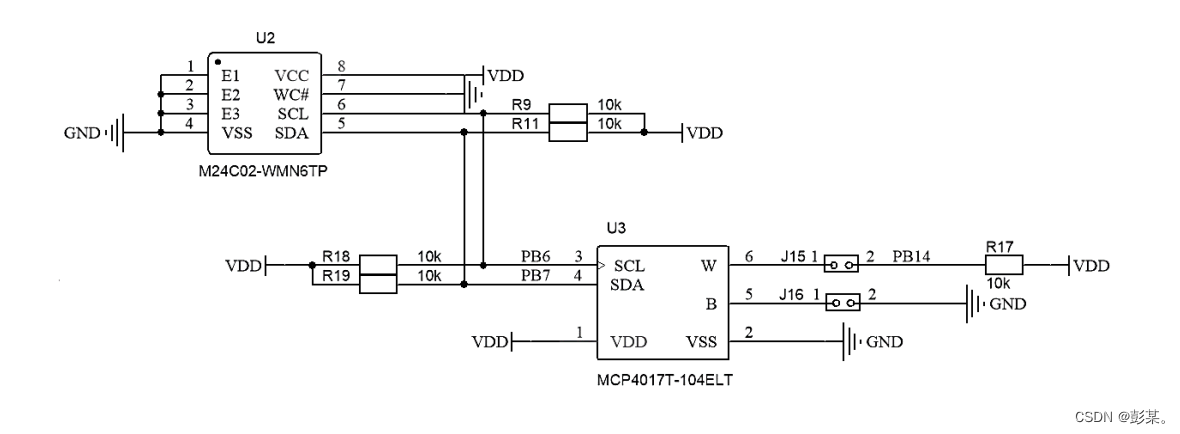

PB6、PB7（IIC）：

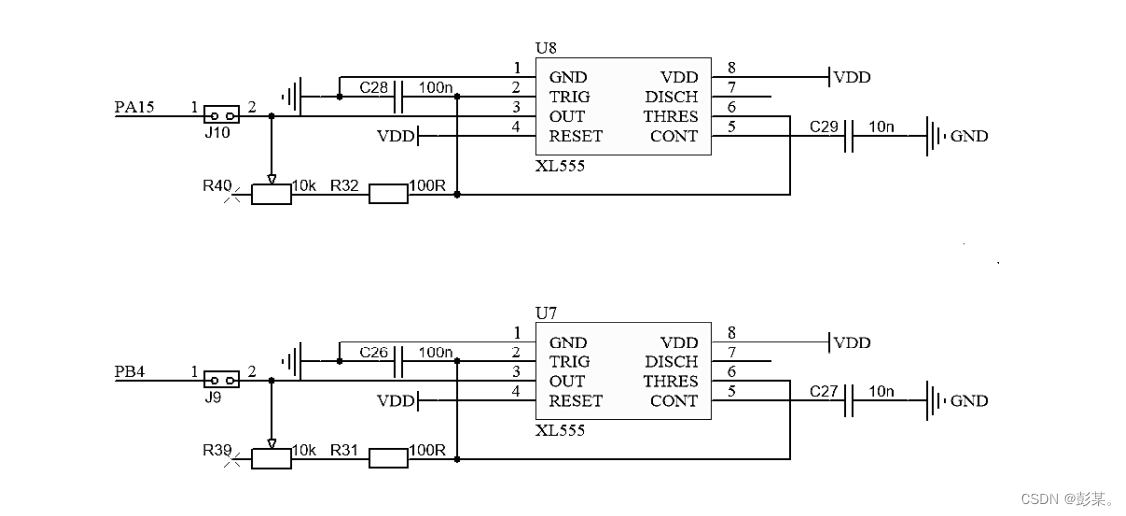

PA15、PB4（信号发生器）：

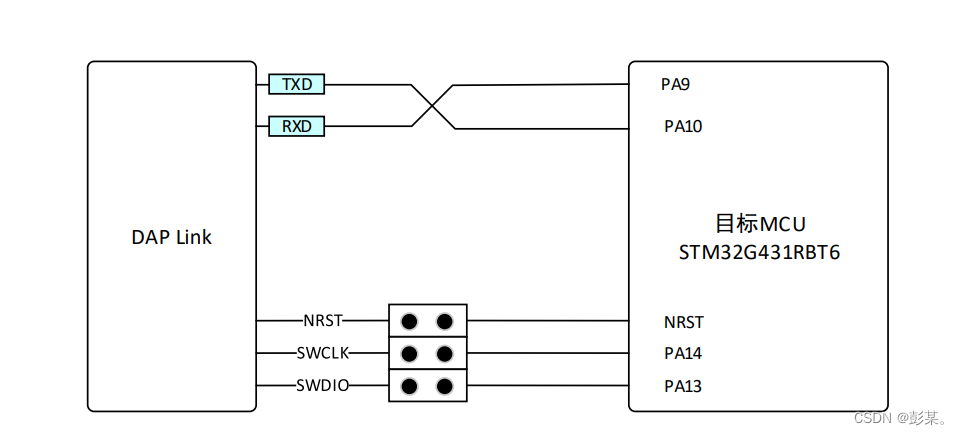

PA9、PA10、PA13、PA14（DAP Link调试器）：
其余GPIO保留为排针用作拓展板拓展。
