前言

因为更换了新环境，需要使用PADS9.5进行电路设计，但是因为之前一直使用的是立创EDA、AD18，这会导致原先的元件库丢失，同时无法享受立创EDA丰富的封装库资源，因此记录一下如何将立创EDA的封装库导出给PADS9.5使用。

前期准备

1、PADS9.5
2、Altium Designer 18（版本尽量高）
3、立创EDA（没有的话直接使用网页也OK）

查找元器件

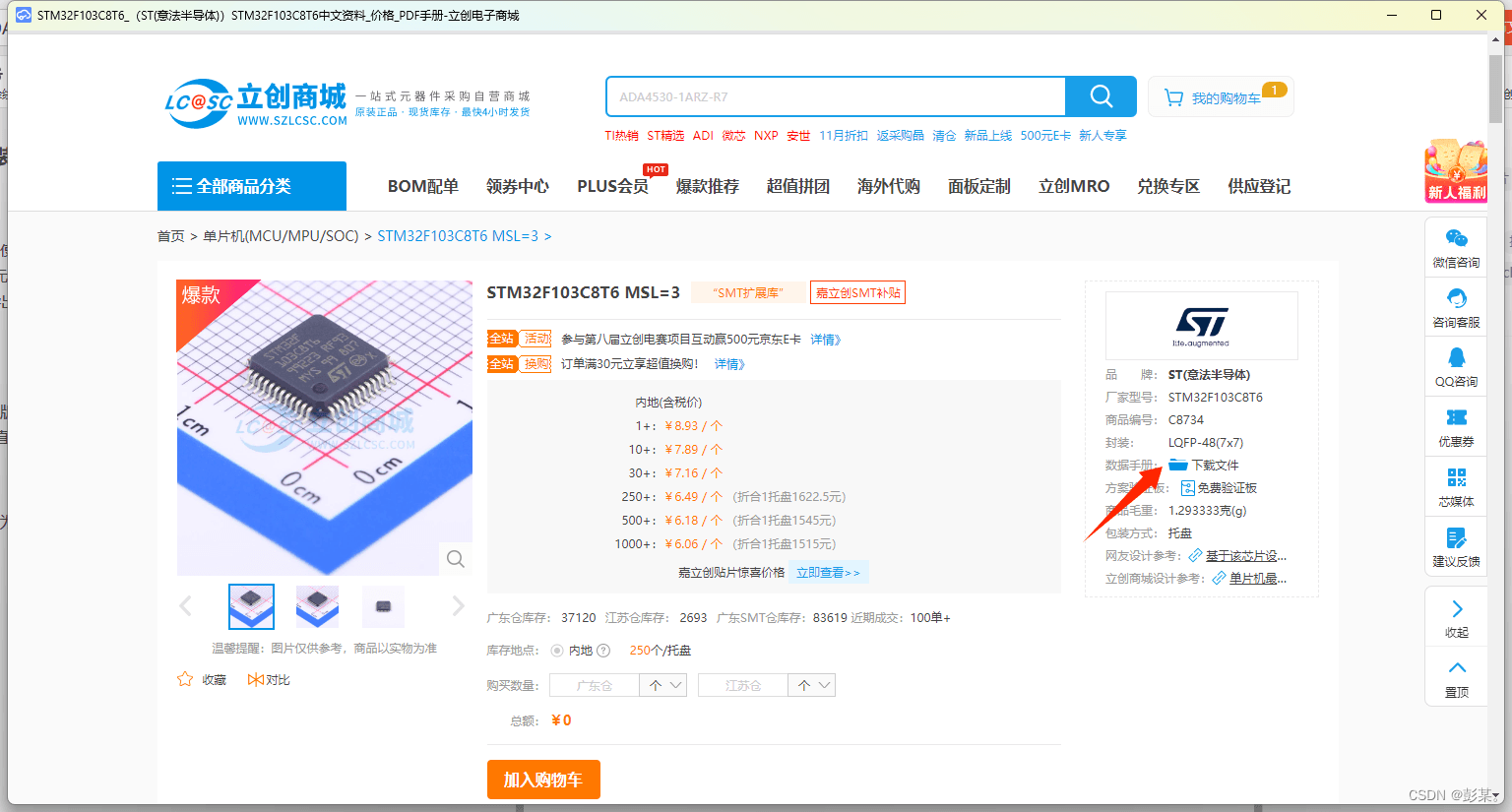

使用STM32F103C8T6作为演示，首先在立创商城中找到该器件

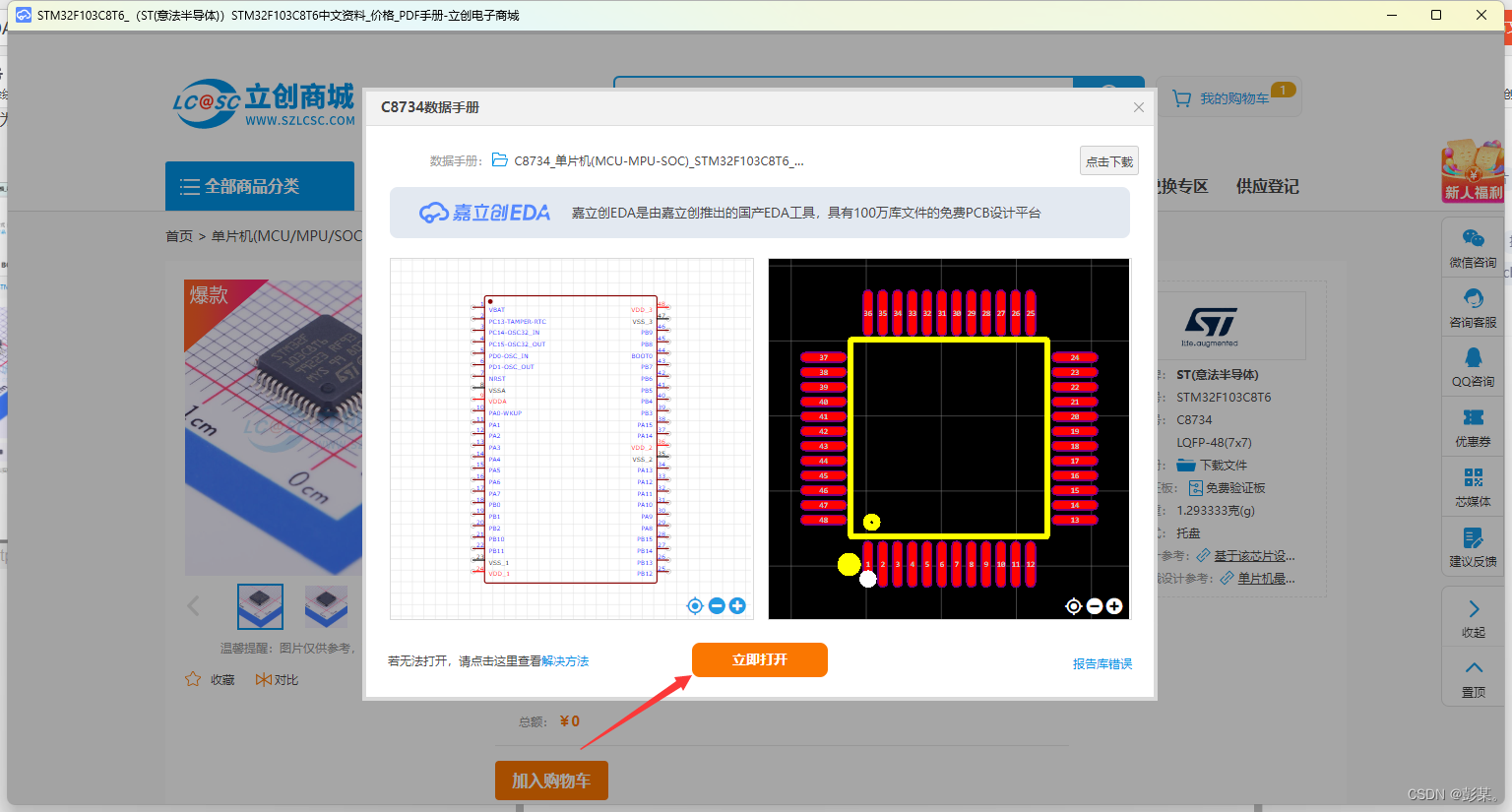

打开编辑页

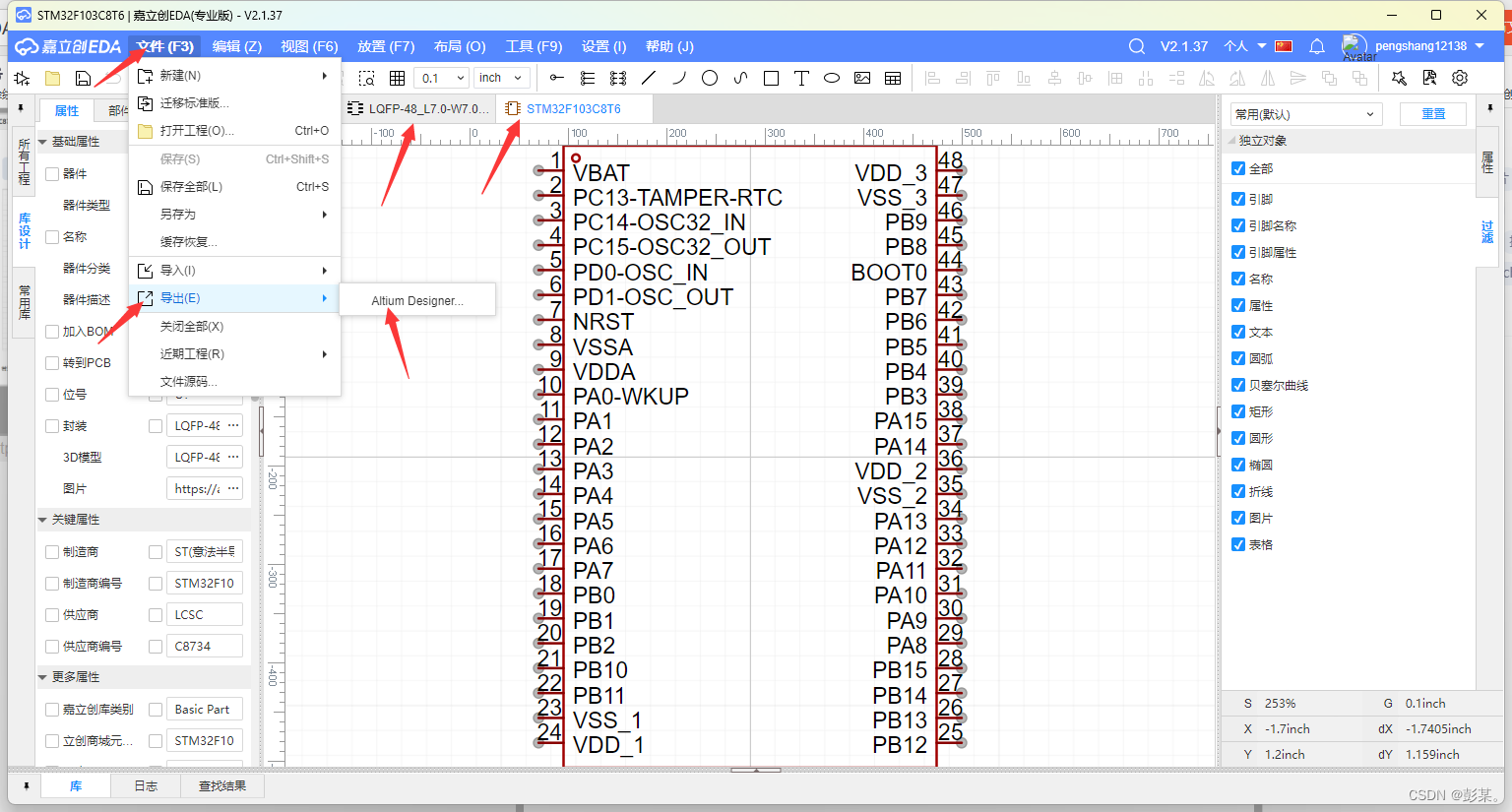

编辑页包含原理图封装与PCB封装，将其导出为AD文件

格式转换

因为立创EDA导出的是AD的文件格式，无法直接使用PADS打开使用，因此需要使用AD作为中间的媒介进行格式的转换。

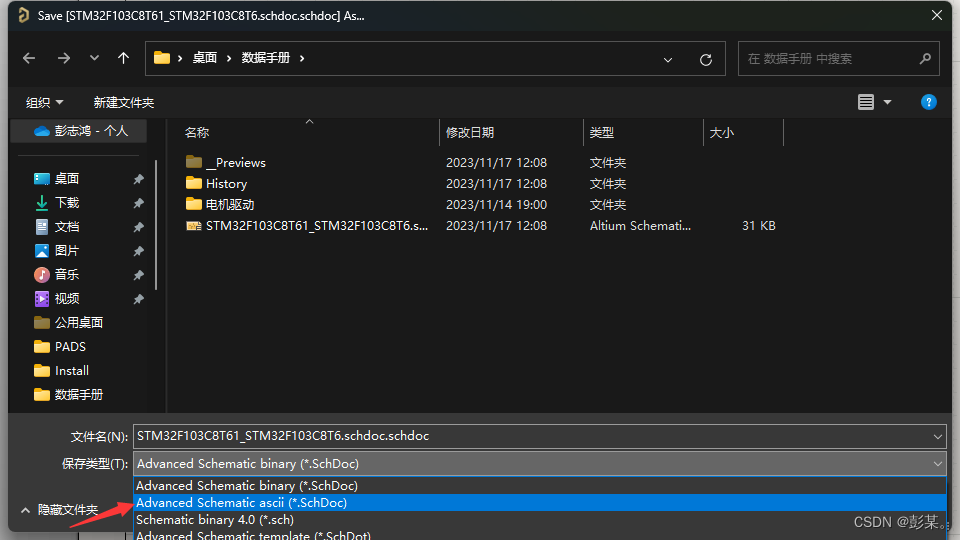

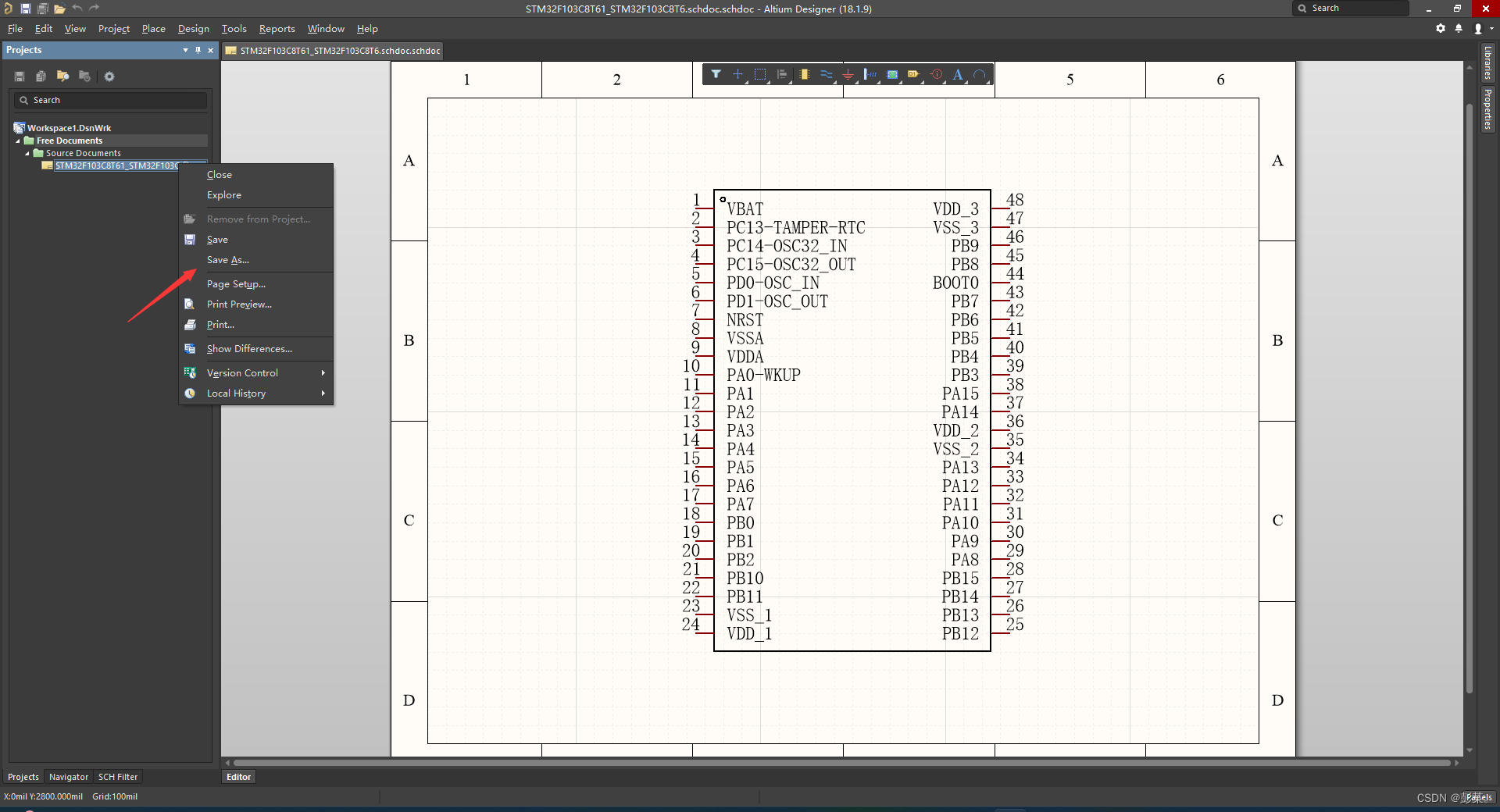

1、原理图封装转换

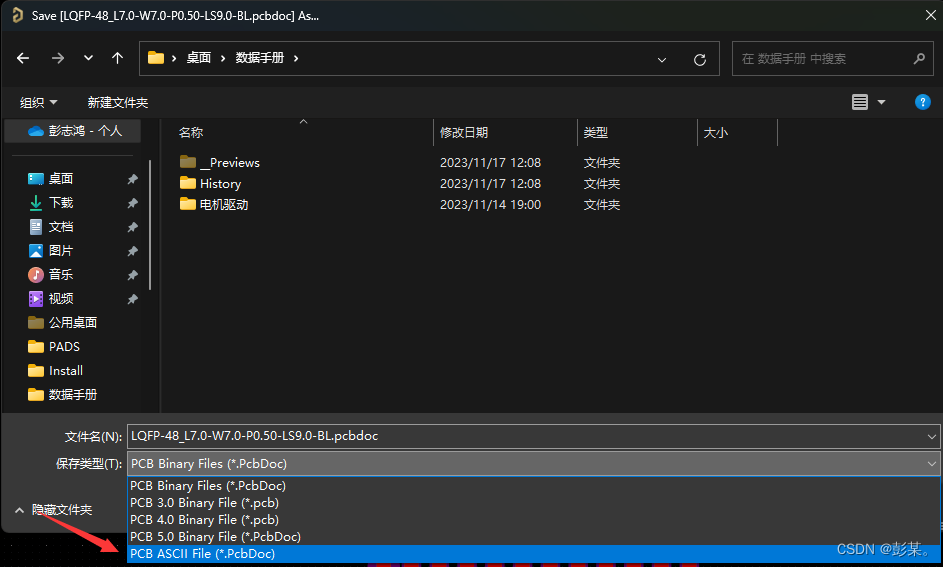

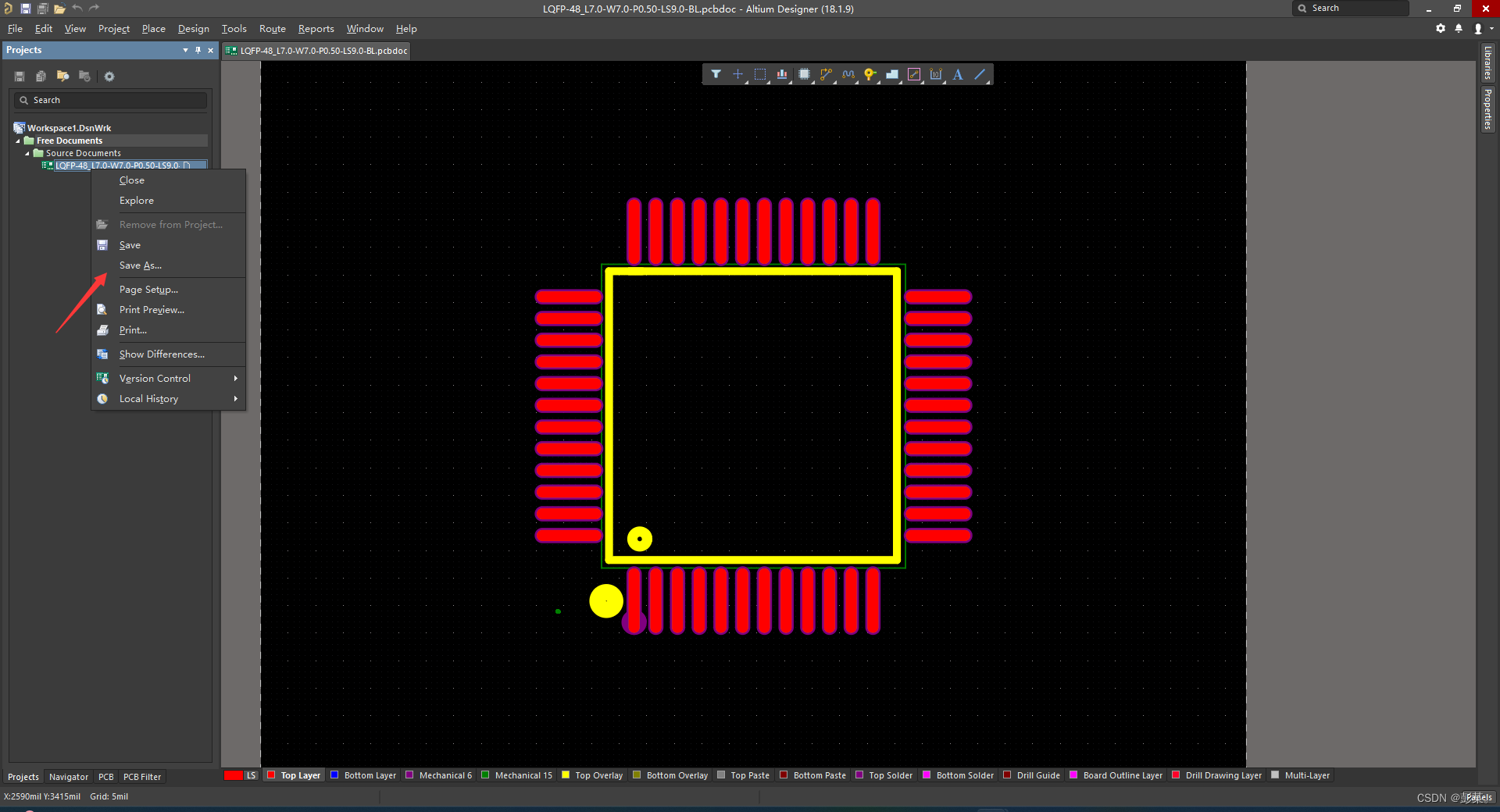

2、PCB封装转换

保存使用

格式导出以后可以直接使用PADS9.5打开文件，然后将其保存到库中使用。
1、原理图封装保存
打开PADS Logic，导入文件

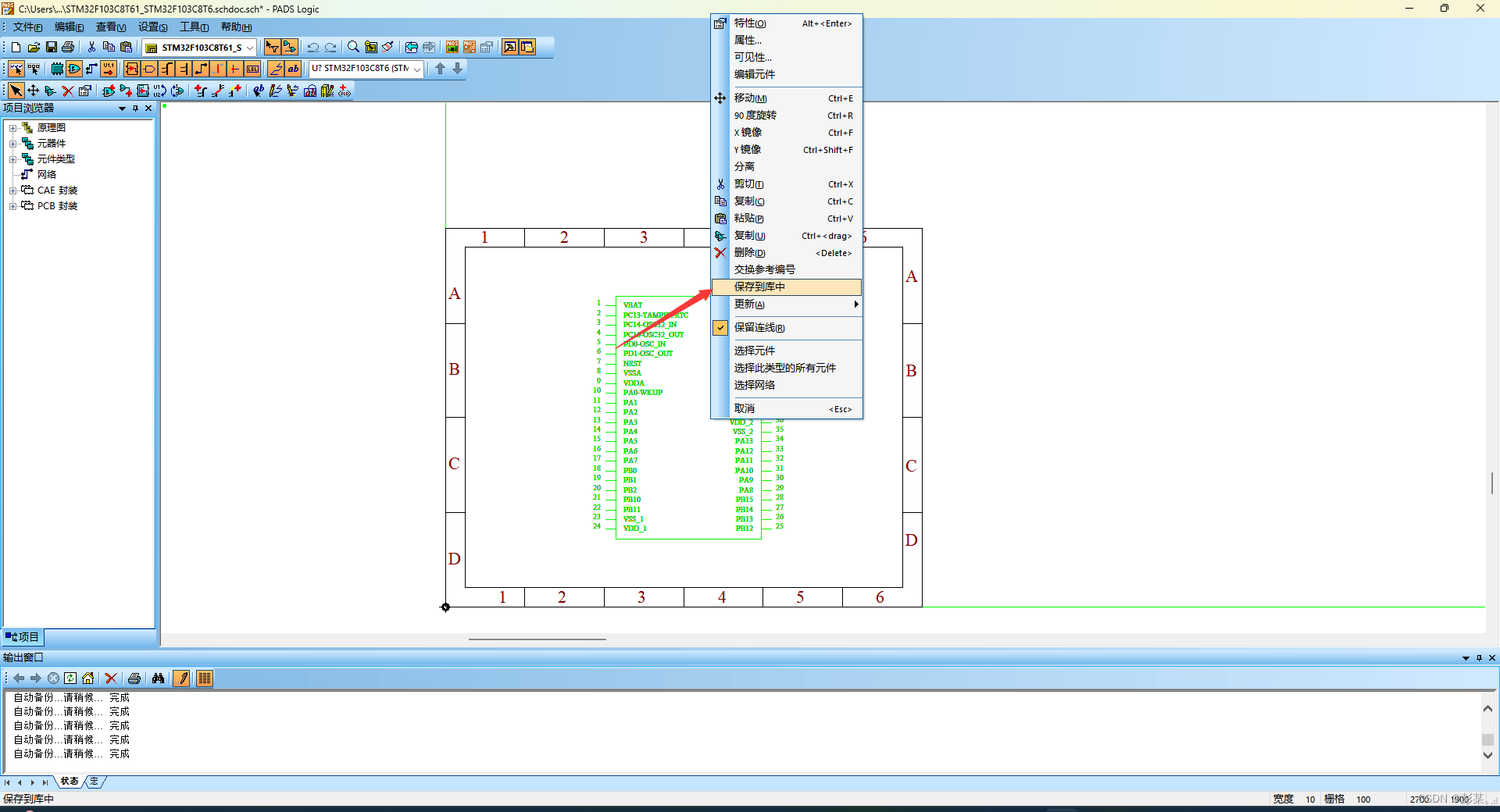

点击选中器件，右击保存到库中

2、PCB封装保存

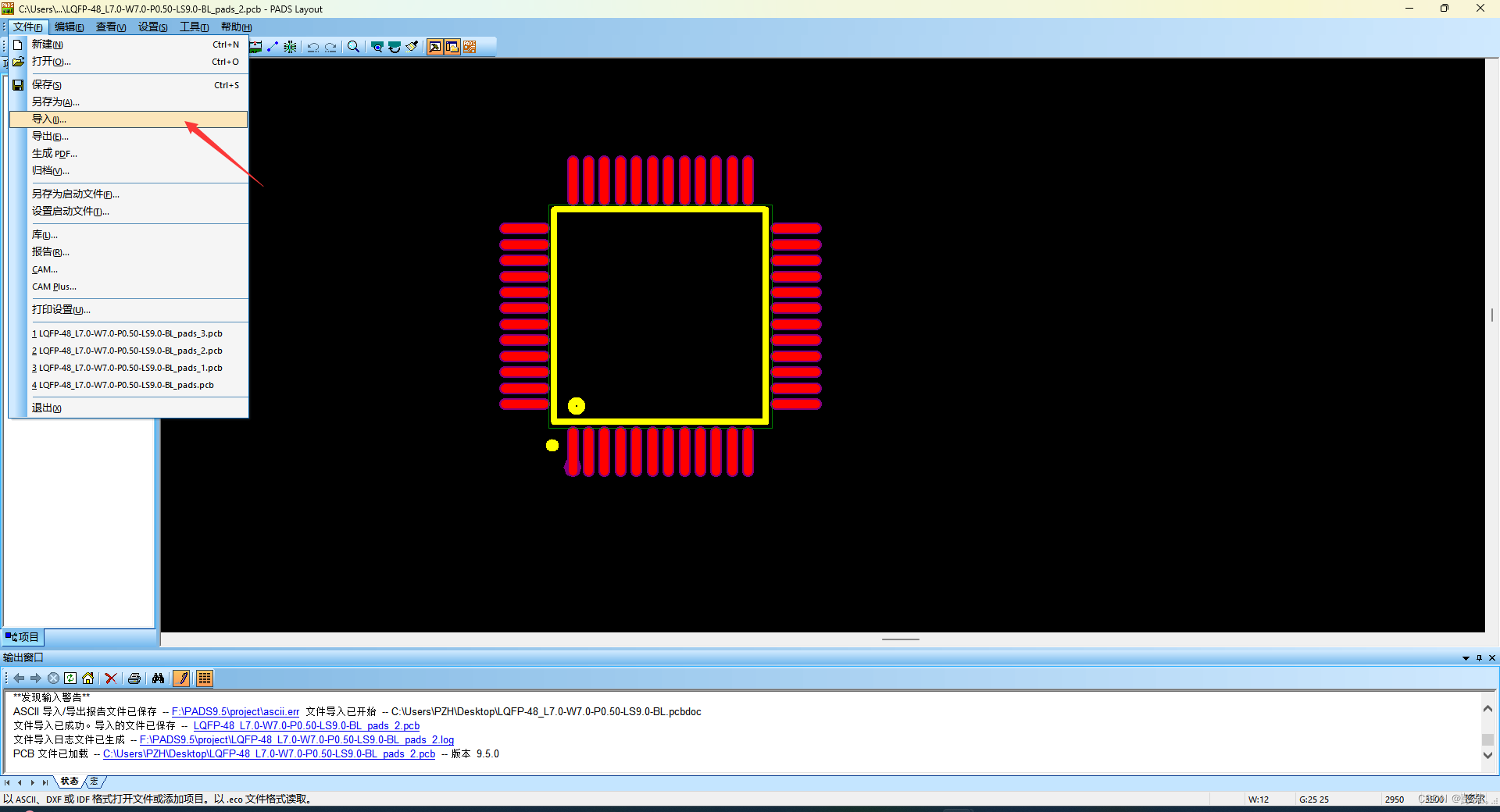

打开PADS Layout，导入文件

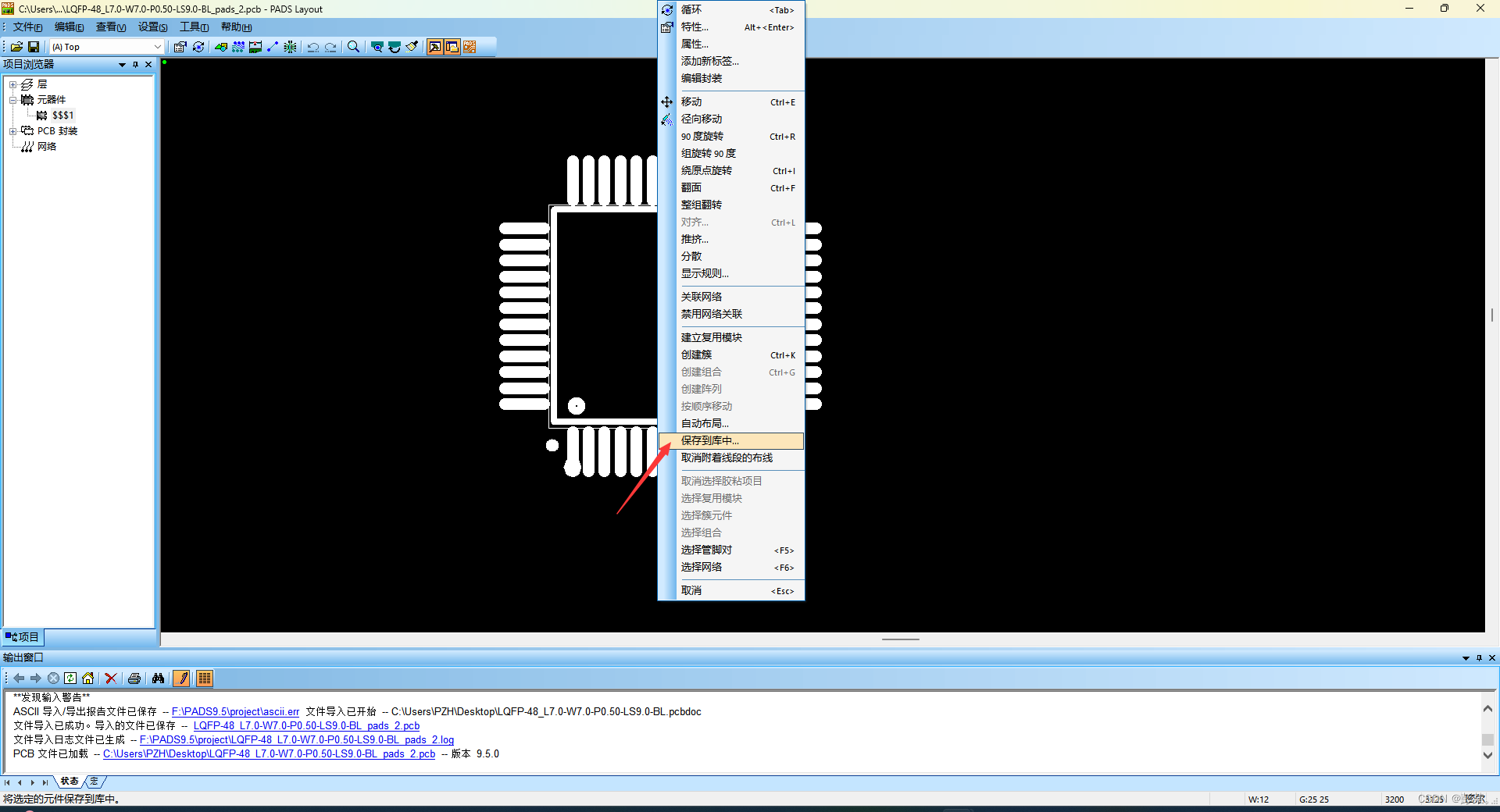

单击选中器件，右击保存到库中

结语

至此立创EDA封装导出给PADS使用步骤结束。
