Arduino和nRF24L01的通信

原创:如果你已经找这个半天了,而且已经研究了一些时间,但还是无法完成两个Arduino之间的通信的话,不妨看一下这篇文章。建议收藏!

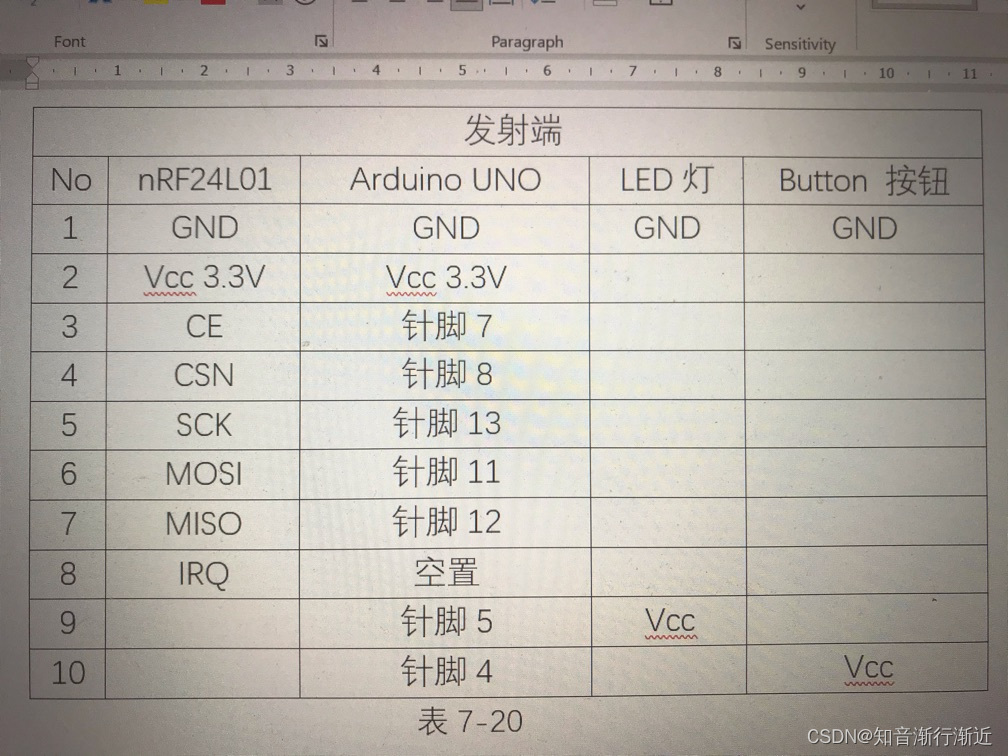

在这里插入图片描述

具体的程序,请看下面:
//发射端:按钮控制信号+LED显示
//引入库文件
#include <nRF24L01.h>
#include <printf.h>
#include <RF24.h>
#include <RF24_config.h>
#include <SPI.h>

RF24 radio(7,8); //设置 CE 为针脚7,CSN为针脚8
//CE:模式控制线。在 CSN为低的情况下,CE 协同CONFIG 寄存器共同决定NRF24L01 的状态//CSN:SPI片选线
const byte address[6] = “00001”; //通讯通道地址,可以为任意的5个字符串,但需要和接收端通道地址一致。

int Button = 4; // 定义针脚4的名字为Button
int Led = 5 ; // 定义针脚5的名字为Led

void setup()
{
SPI.begin(); //将SPI总线进行初始化,即将SCK(Pin13),MOSI(Pin11)和CSN(Pin10)默认引
