Arduino 如何调节LED灯的明暗

如何调节LED灯的明暗

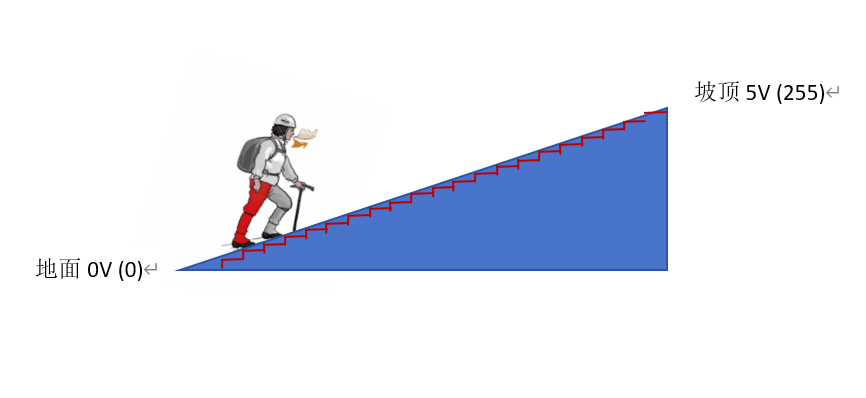

下面我们在上面的案例的基础上尝试使用PWM的功能，PWM的英文是“Pulse Width Modulation”的缩写，简称脉冲宽度调制。它是一种通过调整数字信号的脉冲宽度（高电平持续时间）来控制模拟电路的技术。其核心思想是：通过快速开关电源，改变信号的有效电压或功率，而无需直接输出模拟信号。非机电专业的读者可能对这个专业名词PWM比较陌生，其实这个也不要紧，简单的说，PWM信号就相当于对模拟信号进行数字编码。我举个的例子帮助您理解PWM编码过程。有一个人做一个项目，要把一个光滑的斜坡改造成一个有台阶的斜坡。地面相当于0V，坡顶相当于5V。整个光滑的斜坡路程就相当于连续的模拟量，而PWM 就是把这个连续的斜坡(模拟量)编码改造成有台阶的斜坡，以方便人类一步一步地爬到坡顶，说到底还是为了控制方便。

因为我们的Arduino的控制器芯片是8位的，所以2的8次方（简写为2^8）=256。也就是在斜坡改造为一个有256个楼梯的斜坡，我们需要通过PWM控制把LED灯亮度从0~255。理解了这个原理，我们就可以开始编程了。（PWM与电压周期的占空比有关的，有兴趣的读者可以查一下相关的书籍和看本篇后面的关于PWM 的基本控制原理内容）

硬件材料、接线图中LED的正极，长针脚调整为针脚3，负极，短针脚接GND,如下接线图。
