1. 安装 SNMP 服务

参考链接：https://blog.csdn.net/zhaomax/article/details/81085764
理想状况下安装，由于依赖较多，可考虑建立本地软件源进行安装
参考教程：https://www.cnblogs.com/diantong/p/10105805.html

2. 修改 SNMP 配置文件

1. 基本配置流程

配置文件路径：/etc/snmp/snmpd.conf
修改配置文件
重启 SNMP 服务
snmp 服务名：snmpd.service

# 启动/停止/查看 snmp 服务
systemctl start/stop/status snmpd.service

# 开启/禁用 snmp 自启动服务
systemctl enable/disable snmpd.service

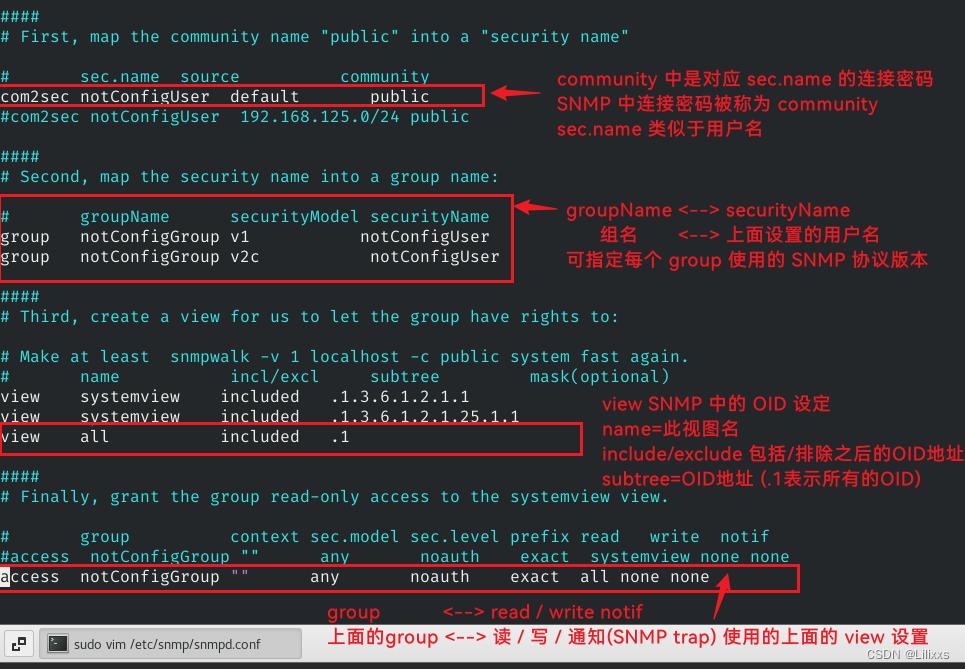

2. snmp.conf 中的配置项详解

参考资料：https://blog.csdn.net/qq_27204267/article/details/51316261
通用格式说明

每一行为一条配置，不支持换行
如果一行以#为开头，则这一行被注释掉了，不生效。去掉开头的#就能重新启用这行配置
默认的配置文件有很多注释，如：【参数】的名称、说明、示例
一行配置中通过空格对不同【参数】进行分隔（不要配置带空格的值，否则空格会被误认为是分隔符）
【参数】的顺序是固定的，且没有特殊说明的情况下所有【参数】都要有【值】
如果有允许留空的值，则会特殊说明（如写明可用 “”、none 等说明这个参数不指定值）

com2sec 配置

**命令格式一： ****com2sec [-Cn context] sec.name source community**
1. 功能：将实体（community)）字符串映射为安全名（securityName）。
  1. community 相当于 snmp 连接时的密码，secName 相当于配置文件中的用户名
  2. 接下来的其他所有的配置都用安全名来配置
2. 参数说明：
  1. -Cn context：上下文。可选项，只在 snmp v3 版本中可用
  2. sec.name：安全名。配置文件内配置的用户名，字符串
  3. source：可以访问的 ip 地址范围。默认值 default，即任何 ip 都可以访问。
    也可以限制 ip 地址范围，有两种方式：IP/MASK 和 IP/BITS
    1. IP + 子网掩码（IP/MASK）: 10.10.10.0/255.255.255.0
    2. IP + 掩码位数（IP/BITS）: 10.10.10.0/24 （24=子网掩码有24个1，相当于 255.255.255.0）
命令格式二：**com2sec6 [-Cn context] sec.name source community**
1. 功能：针对 ipv6，其他和 com2sec 相同
命令格式三：**com2secunix [-Cn context] sec.name sockpath community**
1. 功能：针对本地 socket 的配置，其他和 com2sec 相同

**举例：**定义一个共同体（community），安全名 mynetwork，mynetwork 的登录密码为 public

com2sec mynetwork default public

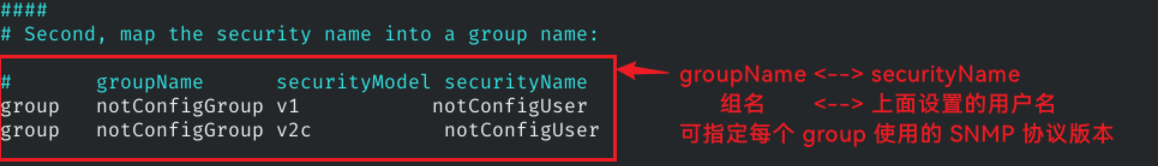

group 配置

命令格式：**group groupName securityModel sec.name**

功能：将 sec.name 编入一个 group 中
1. 相同 group 内的用户使用相同的 snmp 协议版本
2. 在下面的 access 配置中，相同的 group 具有相同的读写 OID 地址的权限
3. 同一 group 配置多种登录方式：配置多条 group，每条的 groupName 相同，但其他参数不停
参数说明
1. groupName：组名
2. securityModel：v1、v2c、usm、tsm、ksm
  1. v1 = 这个 group 中的用户，使用 SNMP V1 协议
  2. V2c = 这个 group 中的用户，使用 SNMP V2c 协议
3. securityName：上面设置的安全用户名。关联登录信息（community，可理解为登录密码）

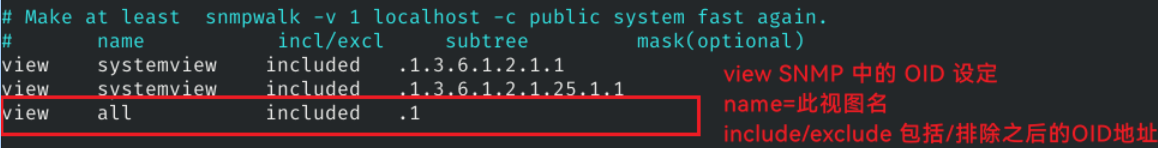

view 配置

命令格式：**view viewNam type oid[mask]**

功能：定义一个 view，view 可以指定 OID 的地址（以及子地址）。相当于【地址簿】
不同 view 的 OID 地址可以相同
参数说明
1. name：view 的名字（注意这个 name 与 secName 无关）
2. type：有两个值 include 和 exclude
  1. exclude： OID 及其子地址的权限
  2. include：对应账户（name 指定）没有访问此 OID 及其子地址的权限
3. oid：此 view 控制的 oid 的权限
4. [mask]：对 oid 的 mask，可选项

例 1：最基本的 view

view myview exclude 1.3.6.1.2.1.4

name = myview，这个 view 的名字为 myview
exclude，表明此 view 要排除后面的 OID
oid = 1.3.6.1.2.1.4，即此 view 不包含 OID 为 1.3.6.1.2.1.4 开头的所有地址

例 2：带 mask 的 view

view all include 1.3.6.1.2.1.4 0xf0

name = all，这个 view 的名字为 all
include，表明此 view 是包含后面的 OID
mask = 0xf0 = 1111 0000，即此 view 只包含 OID 的前 4 位是 1.3.6.1 的所有地址

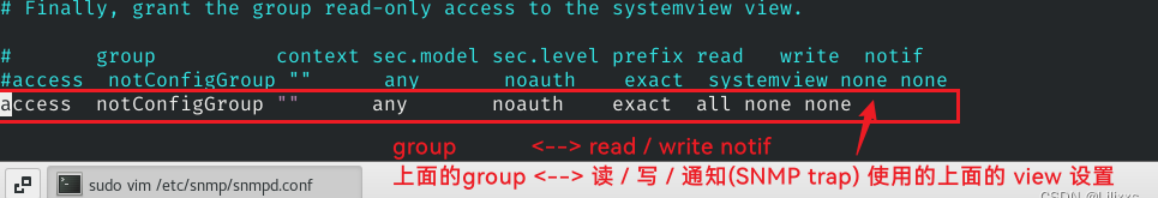

access 配置

命令格式：**access groupName context sec.model sec.level prefx read write notify**

功能：设置某个 group 对某一个 view 的权限
相当于某个 group 中的用户，对 view 指定的地址，配置读/写等权限
1. group 中包含了多个 secName（安全名），1 个 secName 对应 1 个 community（登录密码）
2. view 中绑定了某个 OID（及其子 OID）的地址
3. 要对一个 group 配置多个 view 权限：配置多条 access，每个 access 的 group 相同
参数说明
1. groupName：控制存取权限的组名
2. context：上下文，用于 snmp v3
  对于 snmp v1和 v2c 版本，context 必须设置为 “”
3. sec.model：v1、v2c、usm、tsm、ksm、any
  1. v1 = 使用 SNMP V1 版本协议
  2. v2c = 使用 SNMP V2c 版本协议
  3. 最后 3 种是 SNMP v3 版本的授权模式
    1. usm（User-Based Security Model） = 默认授权模式
    2. tsm 用于 SSH or DTLS
    3. ksm 用于支持 erberos
  4. any：在 group 中定义的所有此 group 支持的协议
4. sec.level：可以取3种值：noauth、auth、priv
  1. noauth：允许无权限访问（v1，v2c使用）
  2. auth：必须有权限才能访问
  3. priv：强制加密访问
5. prefix：exact 或 prefix
6. read、write、notify：指明此 group 中的用户，对某一个 view 指向的 OID 地址的权限（是否可以发送 GET*, SET*、TRAP/INFORM 等指令）
  1. 希望对某个 view 指向的地址有【读】权限，则在 read 位置填对应 view 的 name
    –> 相当于 SNMP 指令中的 GET、WALK 指令
  2. 希望对某个 view 指向的地址有【写】权限，则在 write 位置填对应 view 的 name
    –> 相当于 SNMP 指令中的 SET 指令
  3. 允许接受某个 view 指向的地址的【主动消息】，则在 notify 位置填对应 view 的 name
    –> 相当于接收来自服务端的 SNMP TRAP 消息
  4. 如果对应位置不希望配置 view（相当于不分配此权限），则对应位置写上 none

3. 使用 SNMP 软件获取服务器信息

1. SNMP 中比较重要的配置

读写设备的密码： 在 SNMP 中称为 读Community 和 写Community
若使用 SNMP v3 协议版本，则密码设置比较复杂，需要密码配对
被读取的内容 ：类似于被读取的参数的寄存器/地址，在 SNMP 中称为 OID
1. OID的描述方式：类似IP地址，如1.3.6.1.4.1.2021.1.1
MIB文件：各厂商制作的，包含设备OID的配置文件
1. 利用 SNMP 调试软件加载 MIB 文件，即可快速调试，读写设备的相关信息
2. MIB 文件中包含丰富内容：参数、参数的描述(帮助/含义)、参数的类型(数据类型)、参数的 OID 地址等
3. 不同厂商可根据自己设备的特点，修改 MIB 文件，以添加专属的可用于 SNMP 协议的参数
4. 加载错误的 MIB 文件，则 MIB 文件中记录的 OID 可能在设备中查询不到返回值

2. 使用的 MIB 文件

HOST-RESOURCE-MIB 和 UCD-SNMP

HOST-RESOURCE-MIB用于查看主机(服务器)的基础状态信息
主要包含.1.3.6.1.2.1.25中的信息，这部分内容大多数电脑、服务器都有
UCD-SNMP-MIB Linux 和 Unix 系统通用的 MIB 描述文件
主要包含.1.3.6.1.4.1.2021中的信息

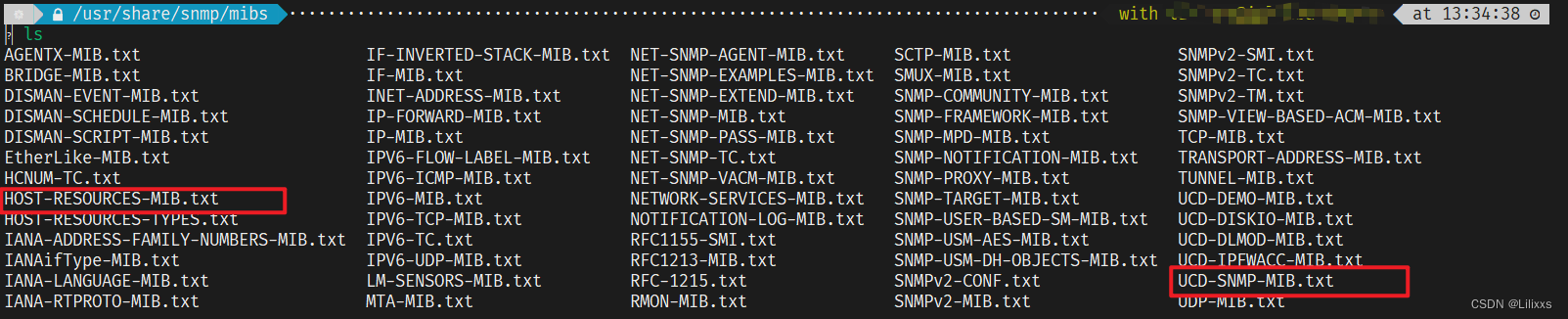

以上文件在安装net-snmp软件时会同时安装，存储于/usr/share/snmp/mibs/路径下

3. 使用的 SNMP 软件

软件操作教程：https://www.bilibili.com/video/BV1nE411u7Xa

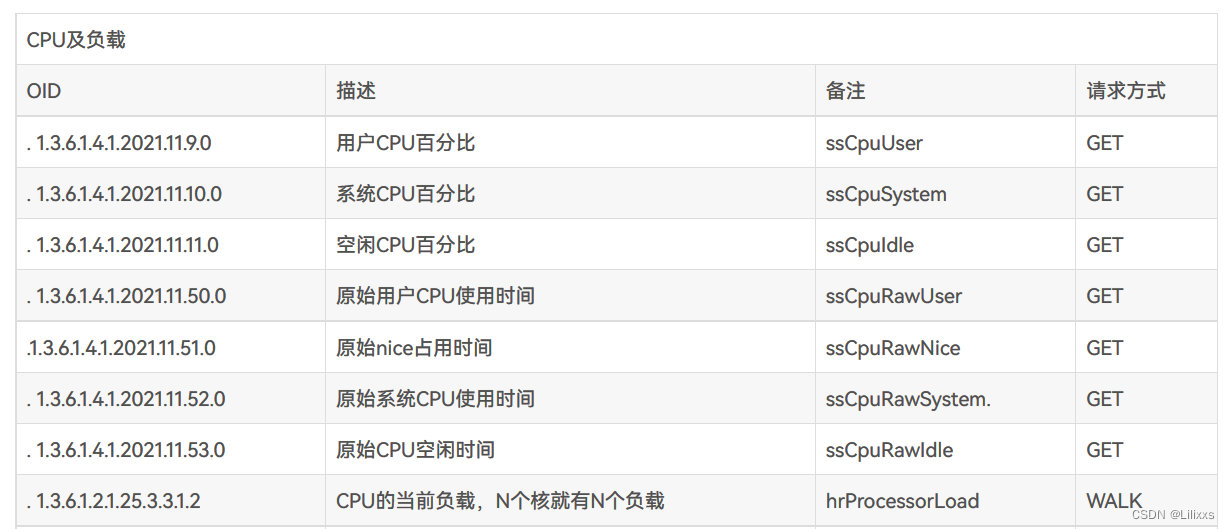

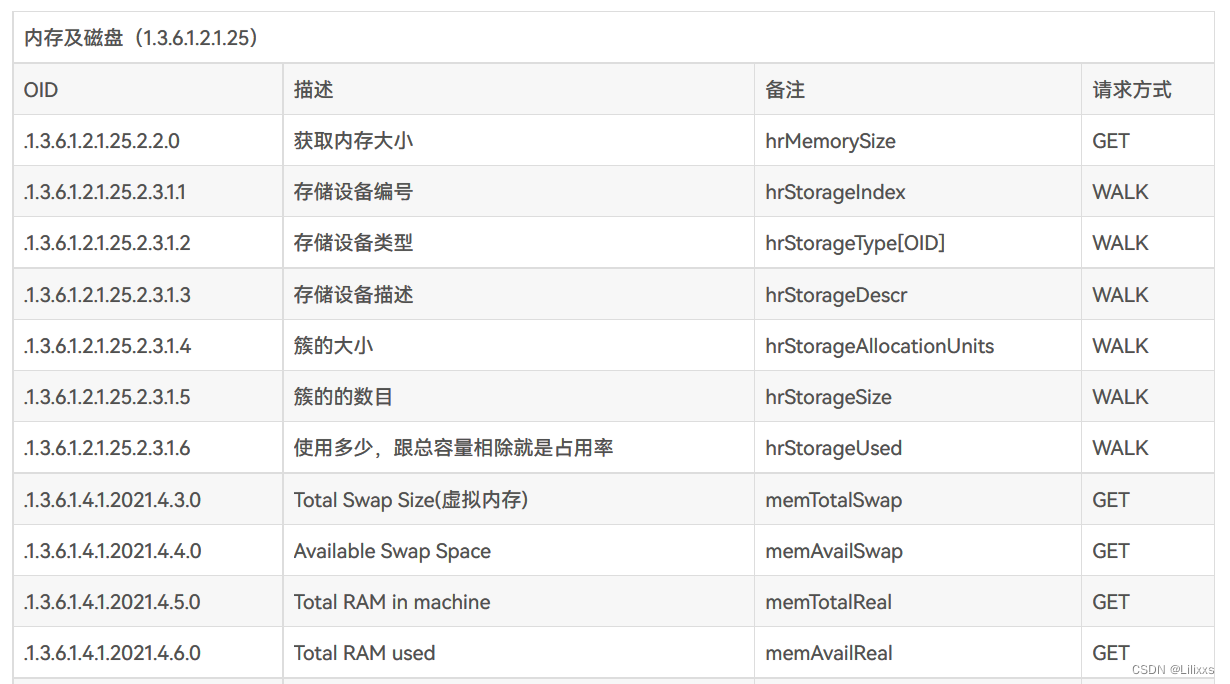

4. 常用的 OID 地址

https://blog.csdn.net/qq_41262248/article/details/89500802?spm=1001.2101.3001.4242.1&utm_relevant_index=4

4. 自定义 MIB 文件和 OID

在 Linux 系统的 net-snmp 服务中添加自定义的 OID，并使用软件制作包含自定义 OID 的 MIB 文件用于客户快速调试自定义的 OID
这里演示使用extend配置自定义的 OID 执行 bash 脚本
在 Linux 系统的 net-snmp 服务自定义 OID
参考网址1-中文较简略：https://blog.csdn.net/nerissa/article/details/21297769
参考网址2-redhat文档，胎教级：https://access.redhat.com/documentation/en-us/red_hat_enterprise_linux/6/html/deployment_guide/sect-system_monitoring_tools-net-snmp-extending#sect-System_Monitoring_Tools-Net-SNMP-Extending-Shell
1. 编写测试小脚本，用于 SNMP 程序调用，输出第一个入参，返回值指定为 154

#!/bin/sh
# 脚本文件路径 /tmp/shtest/shtest3.sh
var_in=$1
echo this is file 3 # 输出固定文本
echo your input is: $var_in # 输出传入脚本的第一个参数
echo $(date -R) # 输出指令的执行结果
exit 154 # 这里的返回值范围 (0-255)，更高的值可考虑用 echo 输出为字符串

在 snmp 配置文件中，添加以下内容

# 指令格式
extend 自定义OID地址 显示的描述 脚本执行语句

# 示例
# 自定义 OID = .1.3.6.1.4.1.2021.300
# 显示的描述 = testOID
# 执行脚本 /tmp/shtest1.sh haha
extend .1.3.6.1.4.1.2021.300 testOID /tmp/shtest1.sh haha

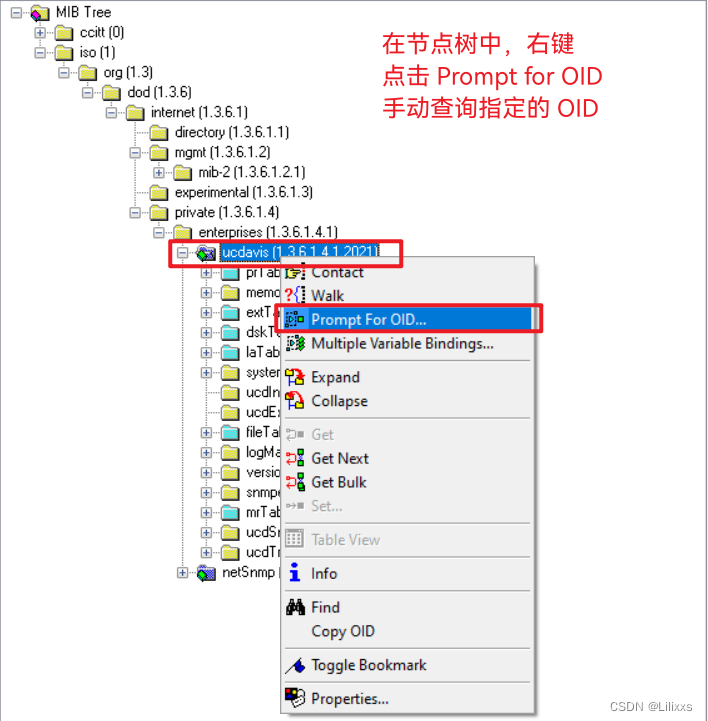

输出结果分析：使用 MIB Browser 获取.1.3.6.1.4.1.2021.300下的数据

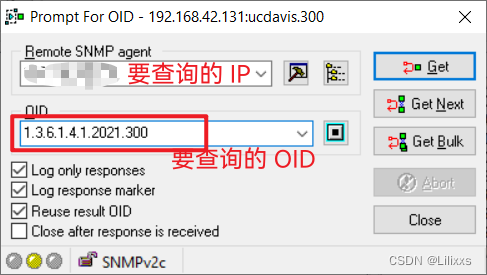

输入刚才在配置文件设置的 OID，我这里设置的是1.3.6.1.4.1.2021.300，搜索结果

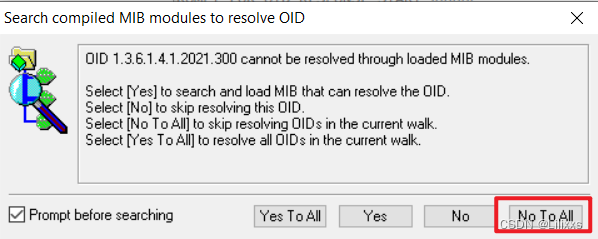

搜索过程中，如果出现以下提示，询问软件是否可以根据 OID 智能匹配已经导入数据库但没有被当前项目导入的 MIB 文件，选择“No To All”，表示不需要匹配（因为这里的 OID 是自定义的，官方自带的 MIB 文件肯定不能匹配，强制导入只会带来很多无用的信息）

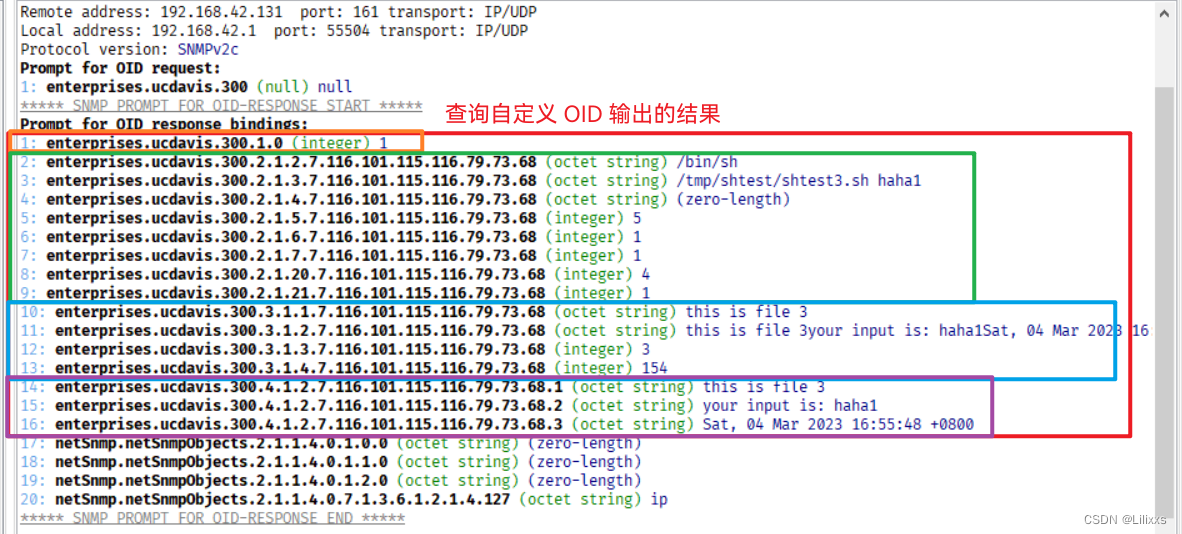

得到以下结果

此结果实际是根据net-snmp软件中的NET-SNMP-EXTEND-MIB文件生成的数据，“挂载到”在自定义的 OID 上。
由于这里指定了 OID，与文件定义的 OID 地址不同，因此 MIB Browser 无法解析，只能显示原始数据

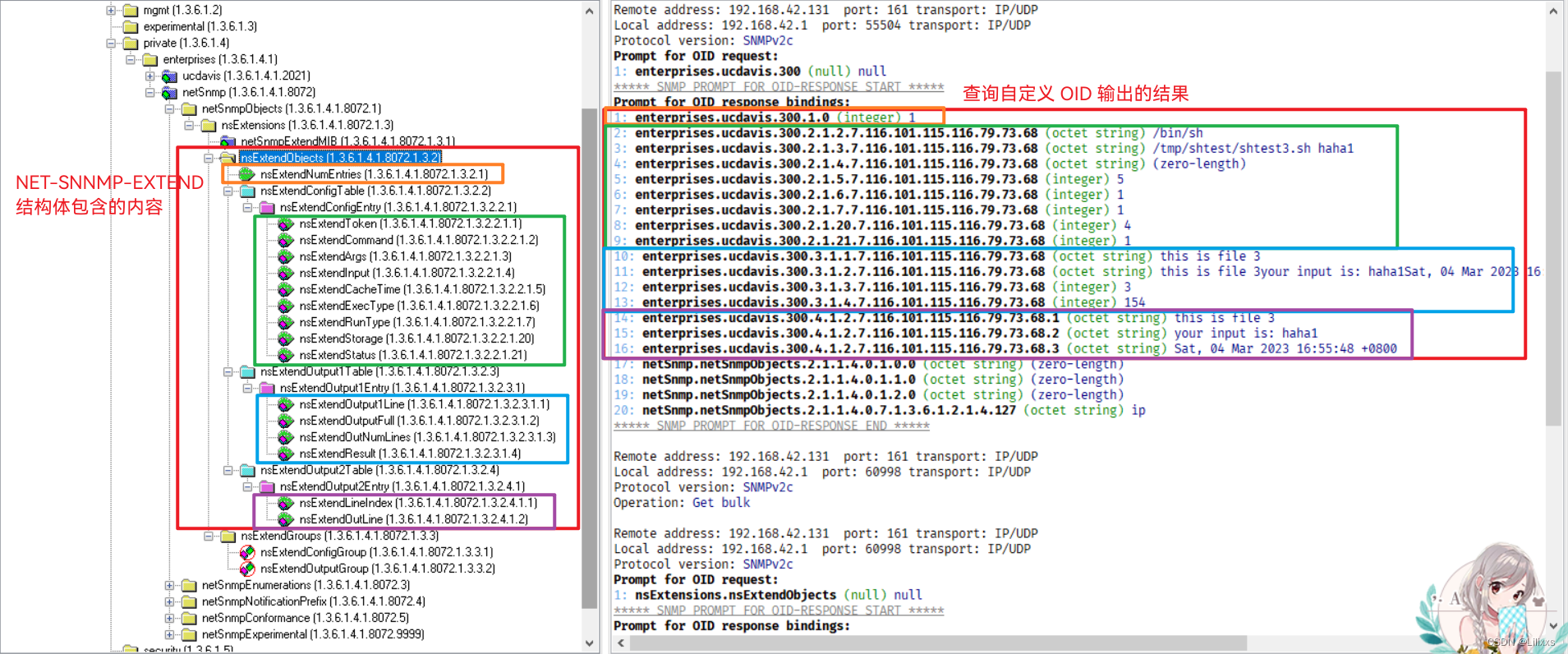

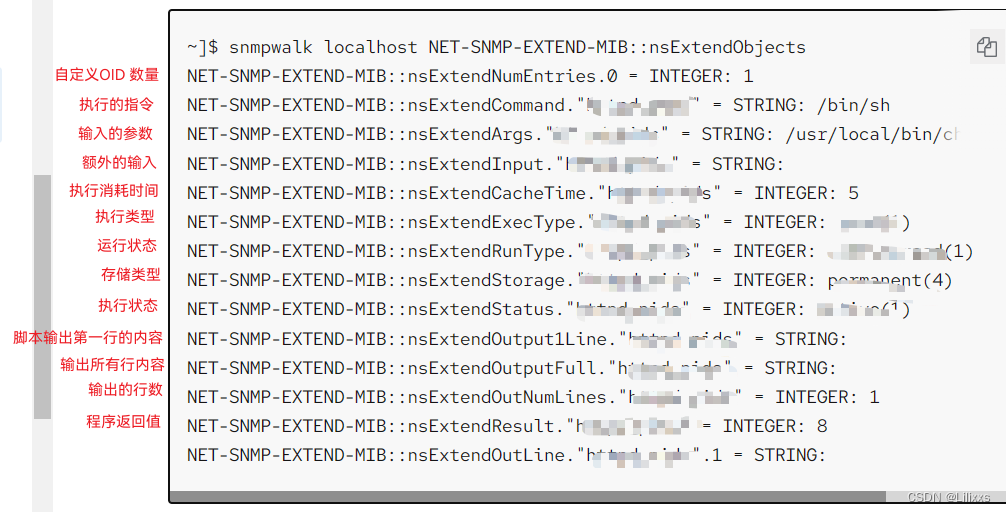

根据NET-SNMP-EXTEND-MIB文件的介绍，每一项表示的内容如下：
对象与查询结果的对应关系：
实际应用中，查询右侧对应的 OID，即可获取脚本执行基本信息、输出值、返回值
3. 重启 snmp 服务，即完成配置
使用 MG-SOFT Mib Browser 制作包含自定义 OID 的 MIB 文件
参考网址：https://blog.csdn.net/fuyuande/article/details/83349786
