Allegro快速更新封装(无需设置库路径)

已于 2024-07-25 09:27:22 修改
阅读量1.3k 收藏 3
点赞数 1
分类专栏： Cendence Allegro 学习 文章标签： fpga开发 嵌入式硬件
于 2023-08-23 21:28:59 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44119021/article/details/132461259
版权
博客介绍了不小心删除器件封装后快速更新封装的方法。先选择Placementedit，勾选Symbols，框选要更新的器件，右键点击Refresh symbol instance即可完成更新。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

如果不小心删除器件封装，教你如何快速更新封装

删除

1.首先选择Placementedit，然后勾选上Symbols,框选住你要更新的器件，右键选择点击Refresh symbol instance 就OK了

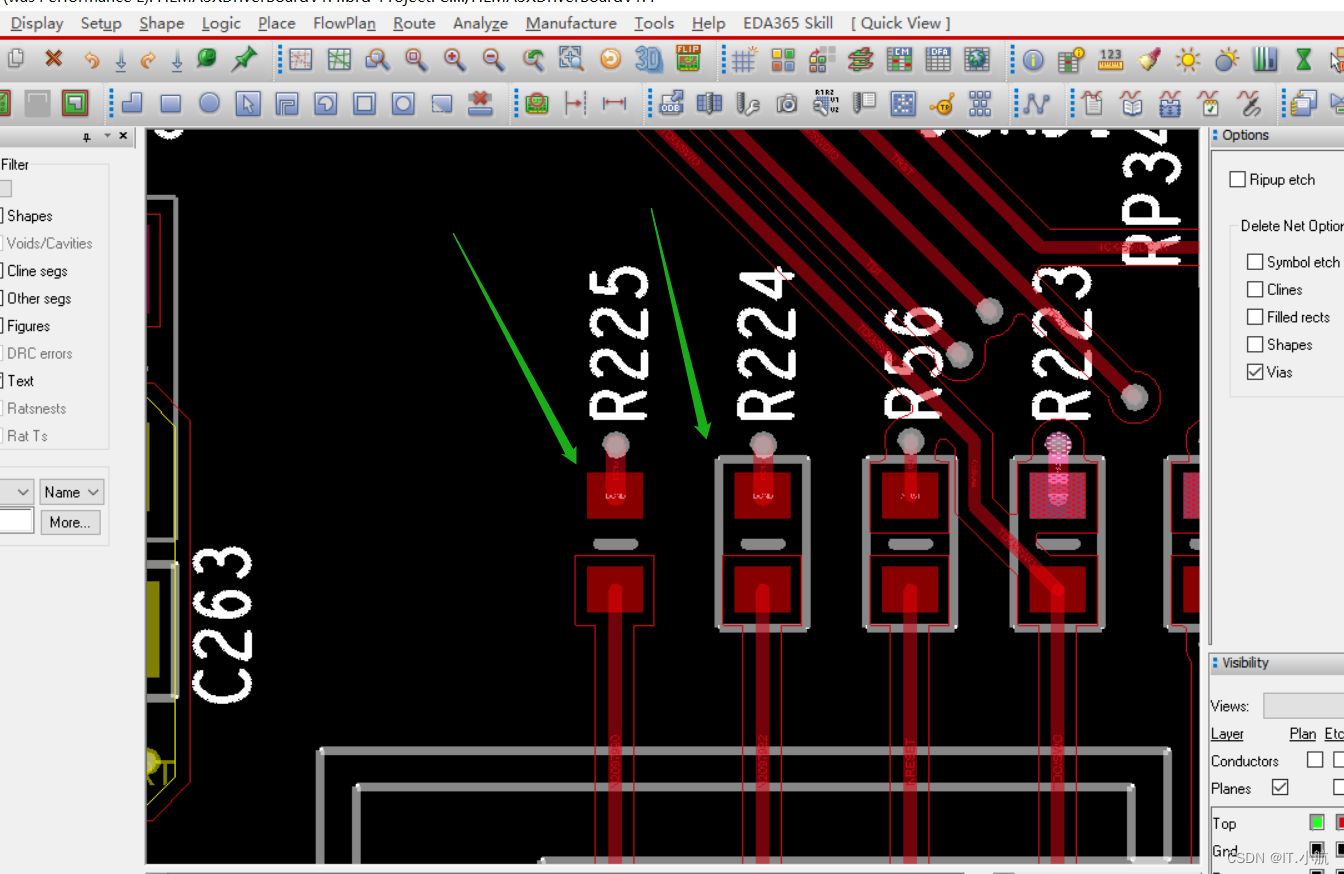

在这里插入图片描述
