allegro的移动和旋转命令
1.spin旋转命令

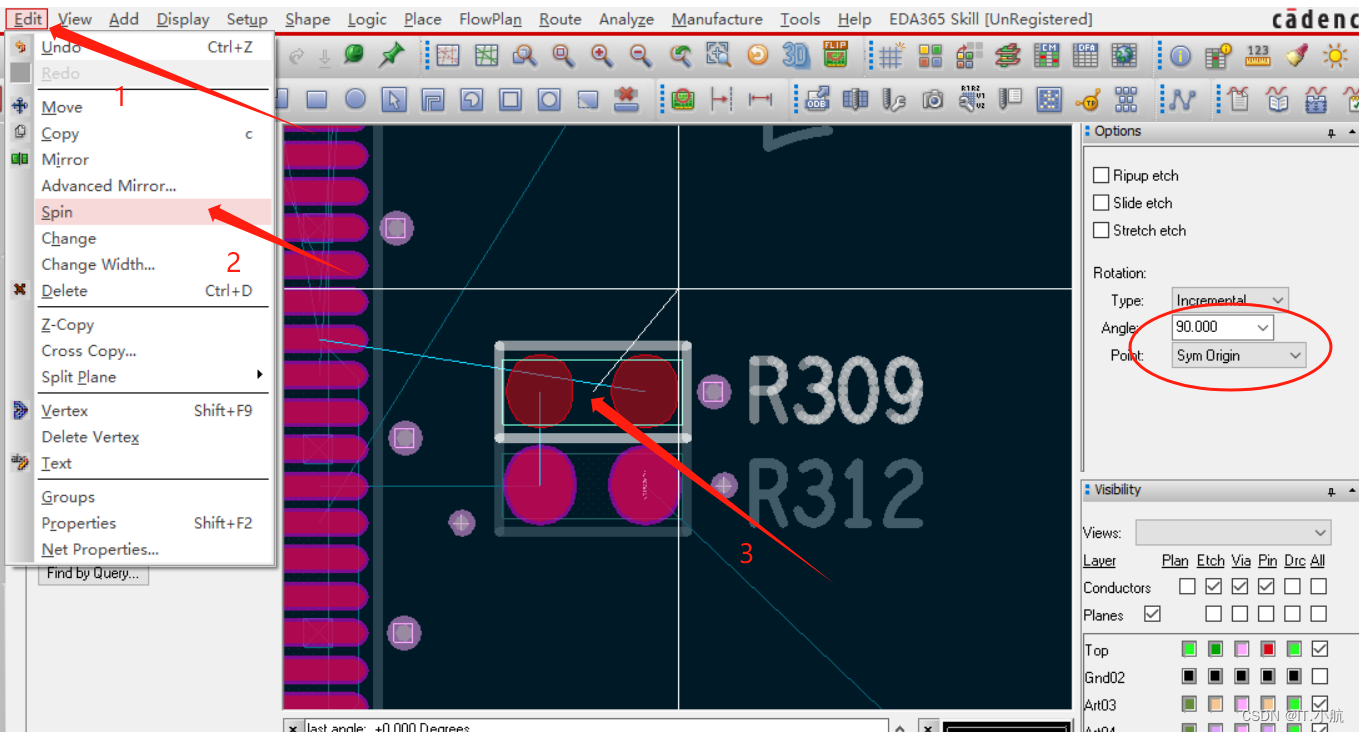

在Edit中选在Spin命令,在Find栏中选择Symbols选项,再点击要旋转的器件,也可以框住一些要旋转的器件,移动鼠标就可以旋转器件了。
spin命令只能旋转器件不能移动,移动的话请参考下面move命令
Type:器件旋转的类型
Incremental:增量式,相对的角度 。 Absolute:绝对的角度
Angle:器件旋转的角度
Point: 器件旋转的参考点
sym origin:做封装时的 0,0位置点
boly center:器件的几何中心的位置
user pick:会围绕光标选择的点旋转(多用于整体器件旋转)
sym pin #:器件的管脚上,框中输入1就代表1号管脚
2.Move和rotate的移动和旋转命令

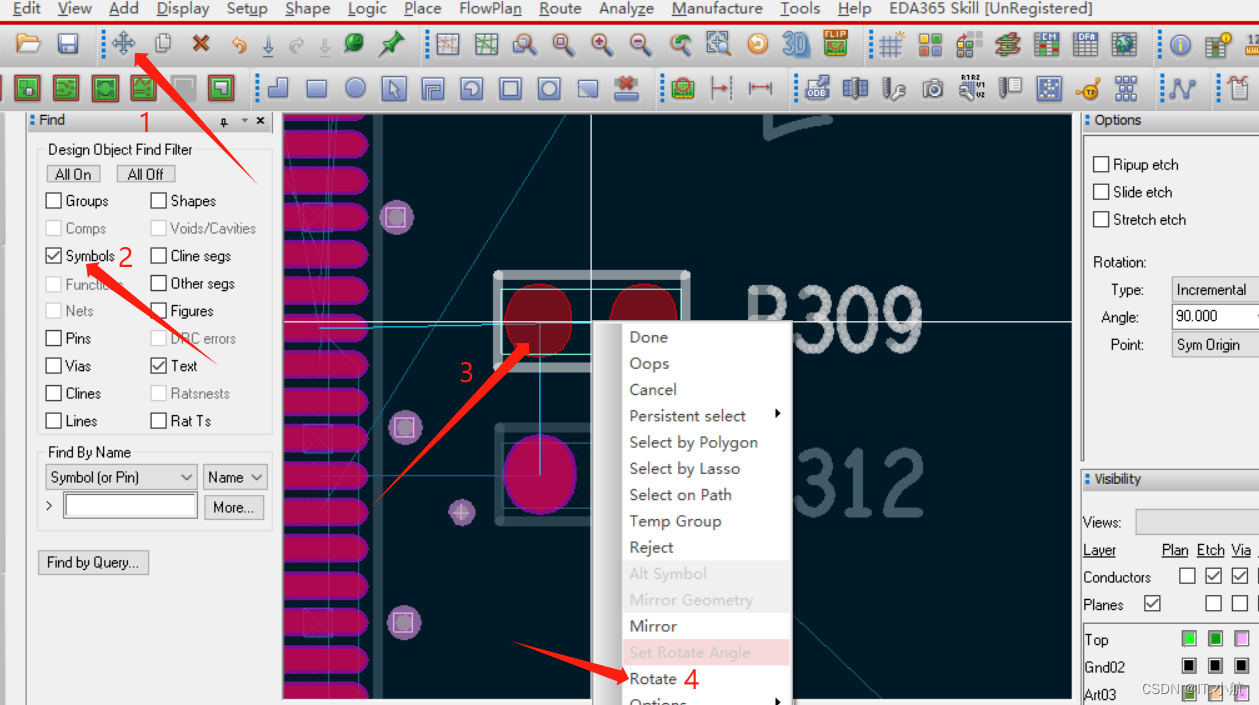

首先点击move移动图标,在find中框选住Symbols选项,然后再点击器件就可以移动器件了,旋转的话需要对器件进行点击鼠标右键选择rotate命令就可以旋转了。
可以设置快捷键更加方便快捷
3.多器件的整体旋转
在我们修改pcb布局时往往是整体移动或者旋转整个模块(多个元器件),我可以使用多器件的旋转,避免对每一个器件操作带来的麻烦。

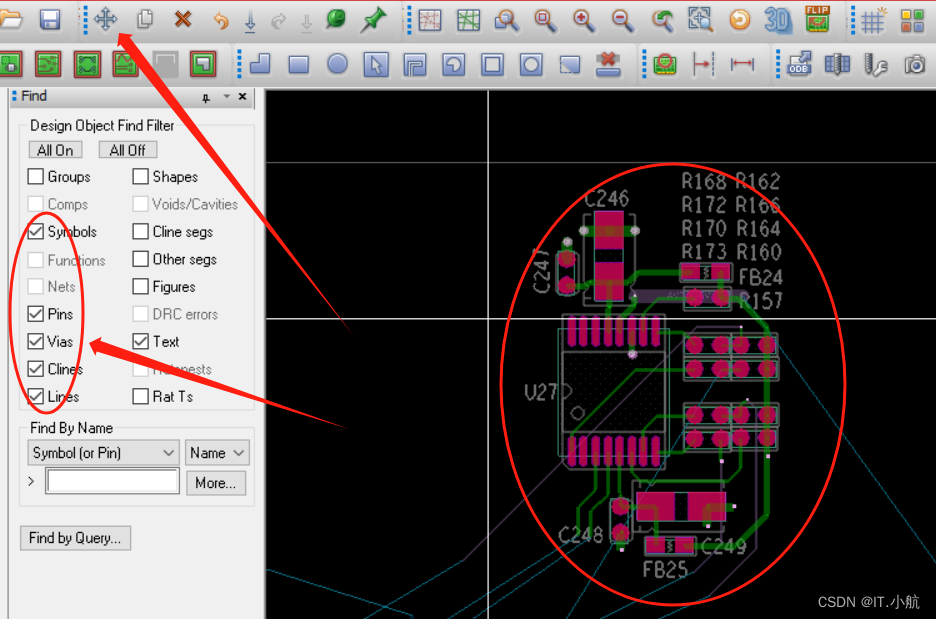

1.Edit - Move
2.Find中勾选上模块中所用到的种类,这里面包括了器件,过孔,导线
(为了保证旋转效果,可以先删除模块与外部器件连接的导线,让模块孤立出来!)

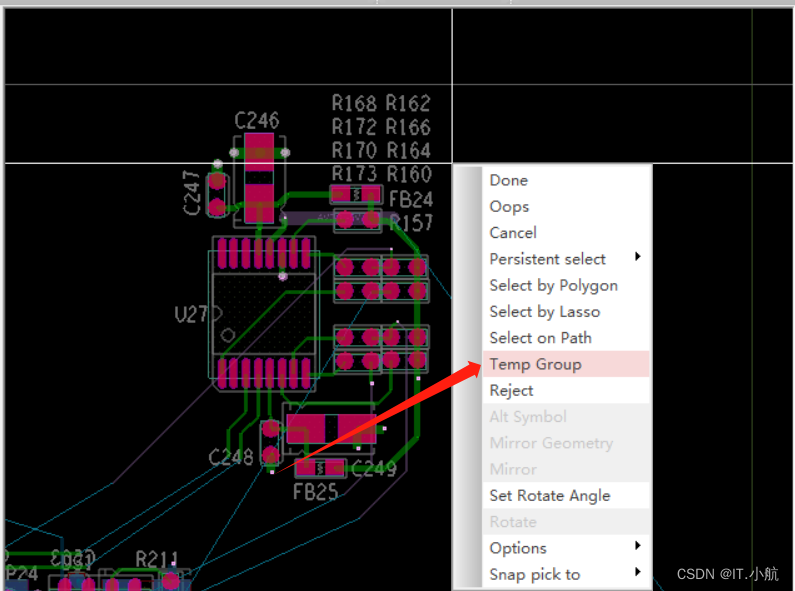

3.在空白处点击右键选择 Temp Group

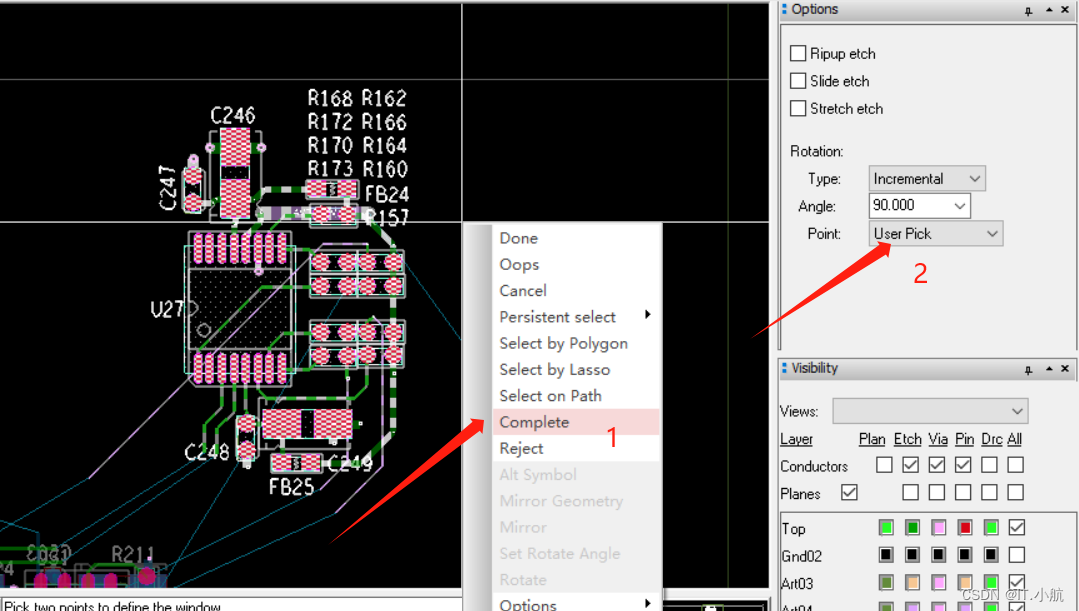

4.点击鼠标左键框选住所有器件(无法框选的器件可以左键单击添加,也可以用Ctr鼠标左键点击去掉多余的器件),右键点击 Complete,在Point中选择User pick 选项。

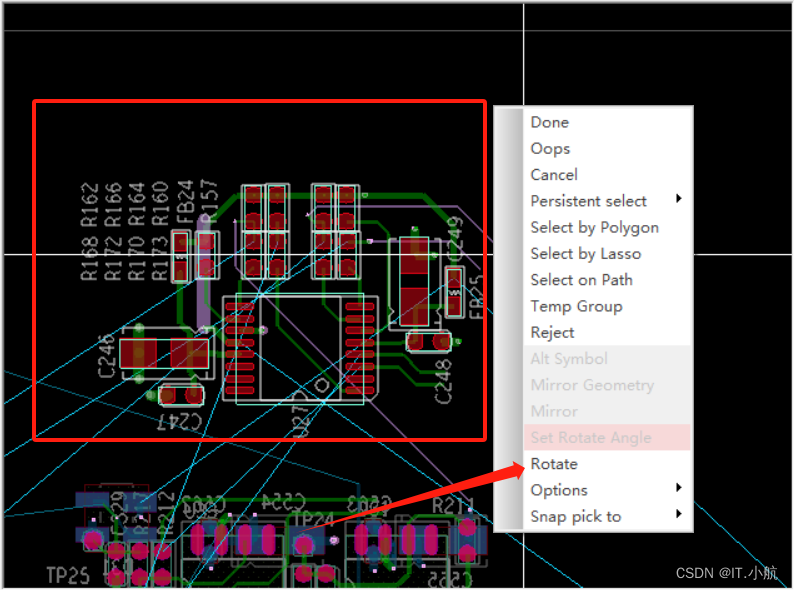

5.先在空白地方点击一下,来选择要旋转的点位置,再右键点击Rotate命令就可以旋转器件了,方框中为整体旋转后的样子。调整位置后重新布线即可。
