一.添加丝印

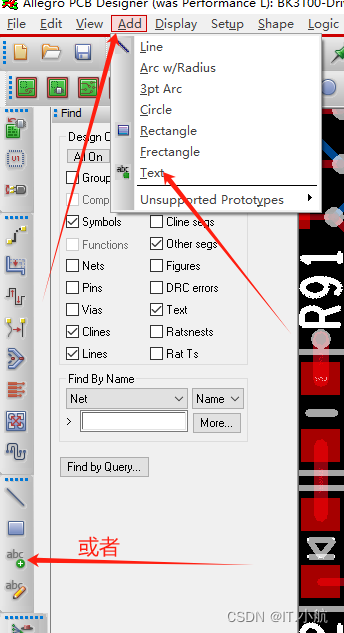

1.Add --> Text ( 或者直接点击命令)

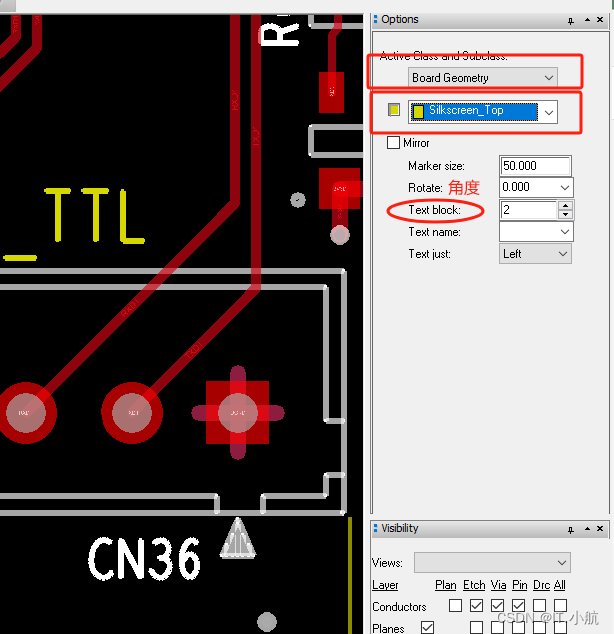

2.在Options中选择对应的class和subclass
这里说一下Board Geometry 和Package Geometry的区别,这两个类中都有silkscreen_x层。
Board Geometry :总体层叠,做板框、标注和丝印等等,是与整个PCB板相关的。
Package Geometry:封装丝印,是与封装相关的。
放在不同的类主要是为了方便管理,最后做电路板时两个类都会做出来的。
Text block 类型是和Text Blk对应起来的,后面会讲到,主要是修改字体大小的

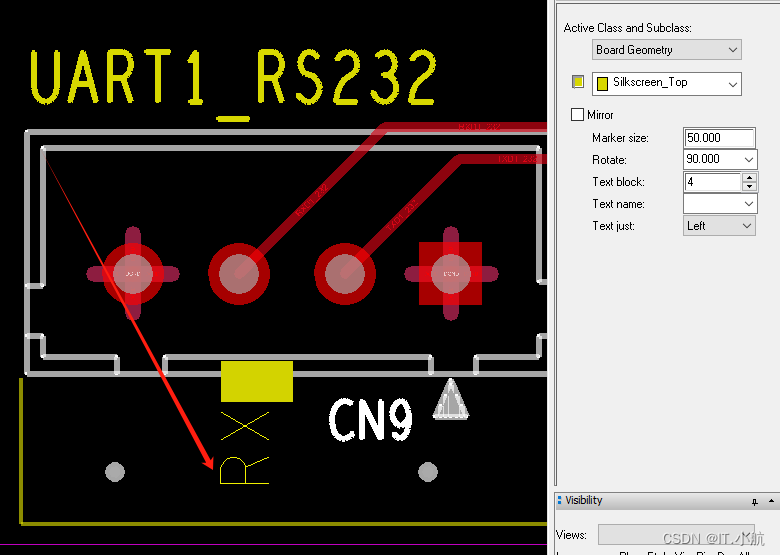

3.点击要添加的位置,输入要丝印字符。
二. 调整丝印大小粗细、内容和层。
1.调整大小粗细
setup --> design parameters -->text
在Text setup中设定好字体的宽度、高度等,可以多种字体大小,text Blk则代表的序号。
Edit --> Change
在Options选择对应的class和subclass。
这里的Text block 序号就是对应上图中框出的Text blk的序号,对应着不同的字体。
点击丝印后就会改变字体大小粗细了。
2.修改字体内容
在find中选择text,选择丝印右键–>text edit。
3. 修改丝印层和类
右键选择change to layer 或者Change class/subclass。
