LVDS, MIPI (CSI, DSI) connector pin definition引脚定义

最新推荐文章于 2025-03-26 21:42:48 发布
最新推荐文章于 2025-03-26 21:42:48 发布
阅读量1.2w 收藏 28
点赞数 3
分类专栏： IOT - 终端知识
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44124323/article/details/117826289
版权
LVDS和MIPI虽然物理接线类似，都是5组差分对，但它们传输的内容和协议格式不同。LVDS主要传输RGB数据、行场同步和时钟，而MIPI DSI则用于视频流数据和控制指令的传输，且通常包含I2C通信引脚、MIPI差分时钟引脚和数据信号引脚。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

in one word:

LVDS 和MIPI的物理接线是一样的，都是5组差分对，但是传输的内容是不一样的，即软件的报文格式不一样。


DSI is protocol and it uses LVDS as the transmission method.

DSI

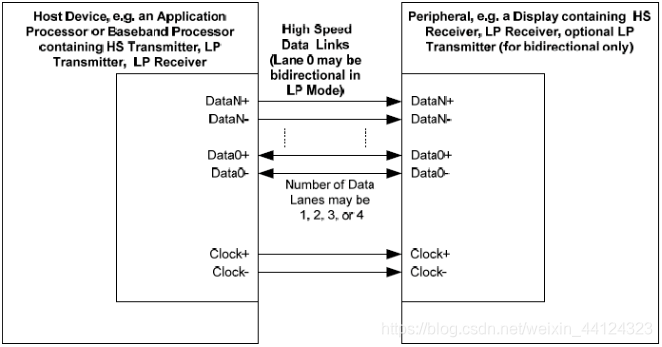

MIPI CSI2一般会有1对I2C通信引脚，1对MIPI差分时钟引脚和1~4对MIPI差分数据信号引脚，如图所示。

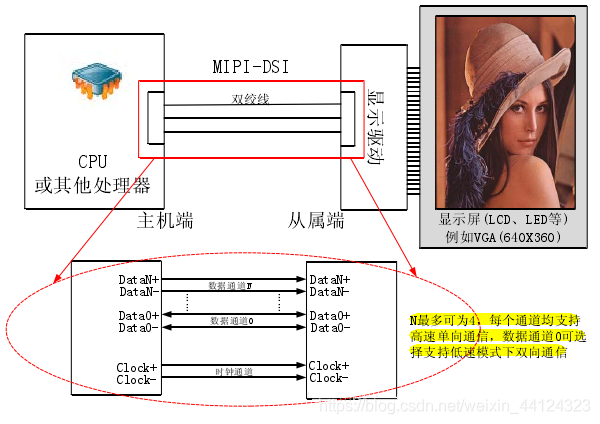

MIPI DSI接口信号类型是LVDS信号，信号的内容是视频流数据和控制指令。

LVDS接口信号类型是LVDS信号（低电压差分对），信号的内容是RGB数据还有行场同步和时钟；

MIPI: Mobile Industry Processor Interface

CSI: Camera Serial Interface

DSI: Display Serial Interface

LVDS: Low-Voltage Differential Signaling

reference: http://literature.cdn.keysight.com/litweb/pdf/5988-4797EN.pdf
