AD19四层板PCB绘制

1.首先四层首选：TOP、POWER、GND、BOTTOM

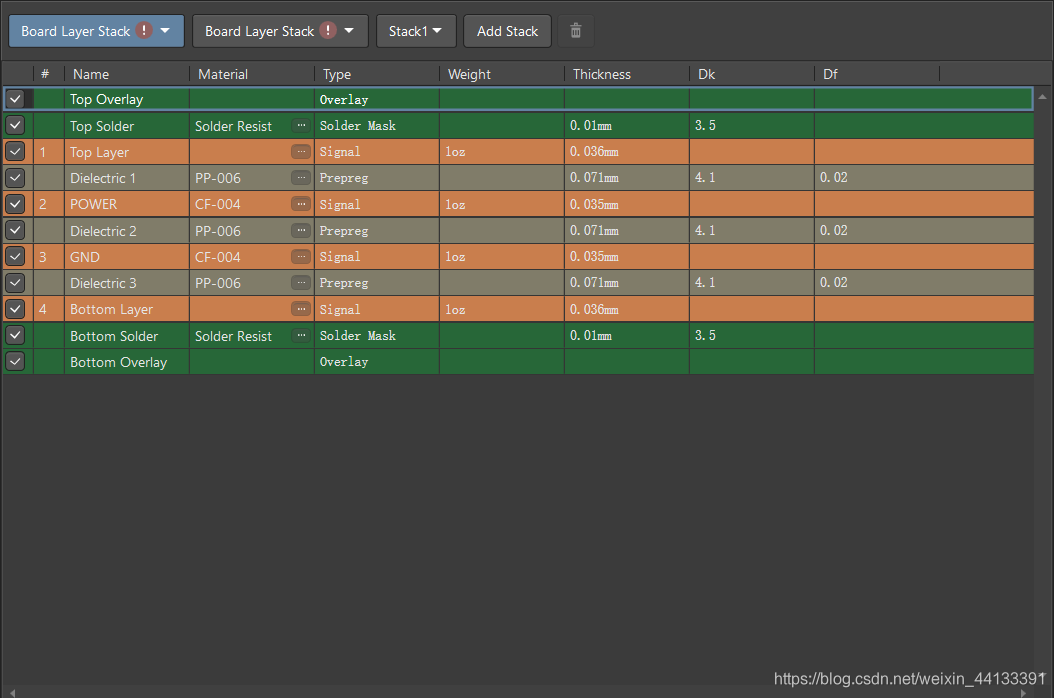

点击工具栏—设计–层叠管理器，添加四层并设置成如下：
在这里插入图片描述
add layer 是添加信号层。
add plane 是添加电源层、地层
plane层是不能走线的，只能敷铜，可以分割。

2.所有操作之前，先设置规则。点击工具栏----设计----规则。
规则检查主要包括：
1)Electrical：间距的设置、是否短路、是否有没有连接上的网络、铜皮敷的是否合理

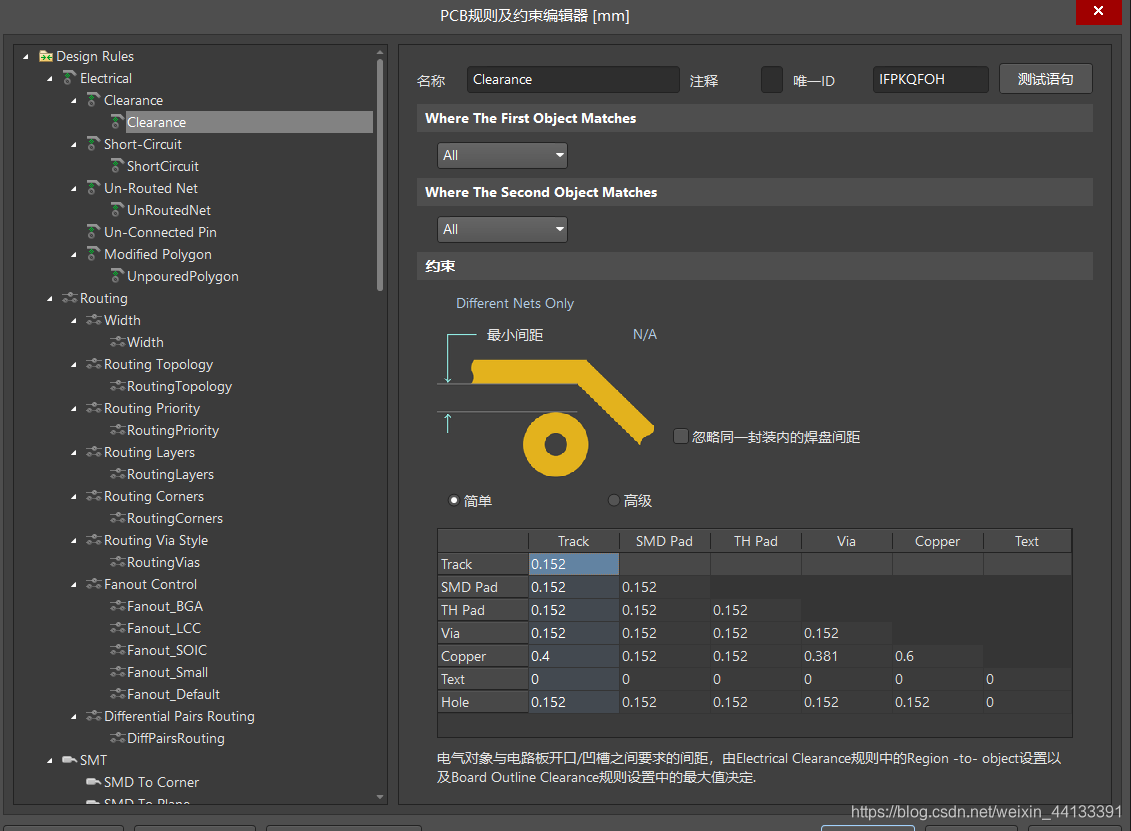

Clearance:
在这里插入图片描述
铜皮和铜皮间的间距为0.6mm,铜皮和布线网络(Track)之间的距离为0.4mm
2)Routing：一些布线的宽度

3.按正常步骤放置器件，<
