I2C 协议介绍及解读

这份文档是NXP Semiconductors发布的I2C总线规格和用户手册（UM10204），最新修订版为2021年10月1日的第7版。它详细介绍了I2C总线的工作原理、特点、不同操作模式（包括标准模式、快速模式、快速模式增强版、高速模式和超快速模式）的时序和电气规范，并提供了设计和实现I2C兼容芯片的指导。以下是文档内容的中文总结，旨在指导芯片设计工程师撰写I2C RTL（寄存器传输级）文档：

1. I2C总线简介：

   • I2C总线是一个被广泛采用的去向控制总线标准，由Philips Semiconductors（现为NXP Semiconductors）开发。
   • 它是一个双向二线总线，包含串行数据线（SDA）和串行时钟线（SCL）。

1. I2C总线特点：

   • 设计简单，只需两根总线即可实现多个IC之间的通信。
   • 支持软件地址配置，具有真正的多控制器总线能力，包括冲突检测和仲裁机制。
   • 数据传输速率可根据不同模式达到100 kbit/s（标准模式）、400 kbit/s（快速模式）、1 Mbit/s（快速模式增强版）或3.4 Mbit/s（高速模式）。

1. I2C总线协议：

   • 详细介绍了I2C总线的标准模式、快速模式和快速模式增强版。

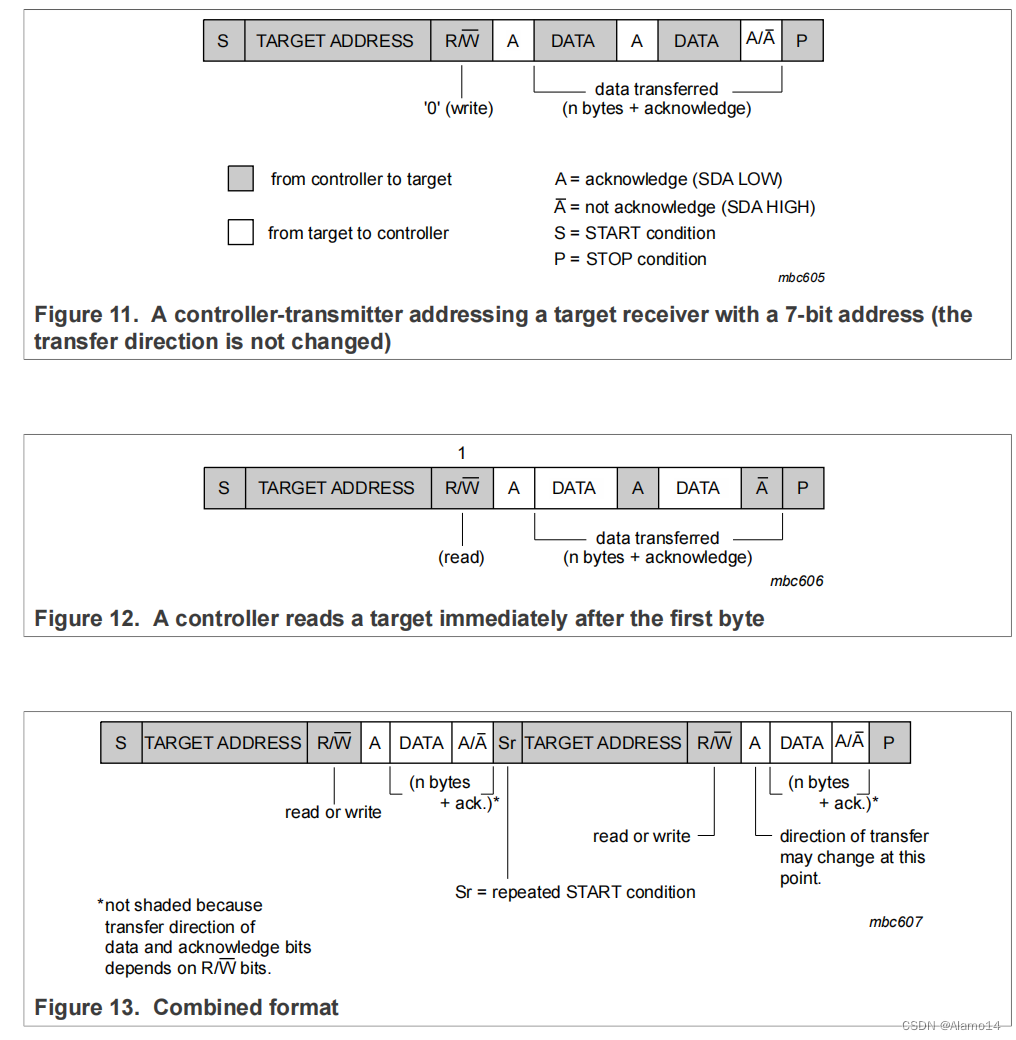

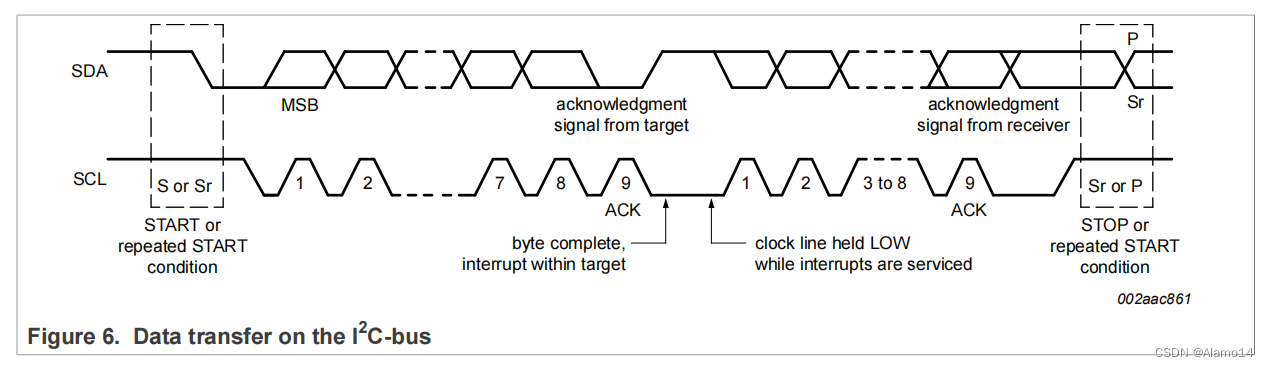

   • 描述了数据传输格式、起始和停止条件、应答机制、时钟同步、仲裁过程和时钟拉伸等特性。

1. 电气规格和时序：

   • 提供了详细的电气规格和时序要求，包括输入/输出电平、输入泄漏电流、输出斜率控制、引脚电容等。

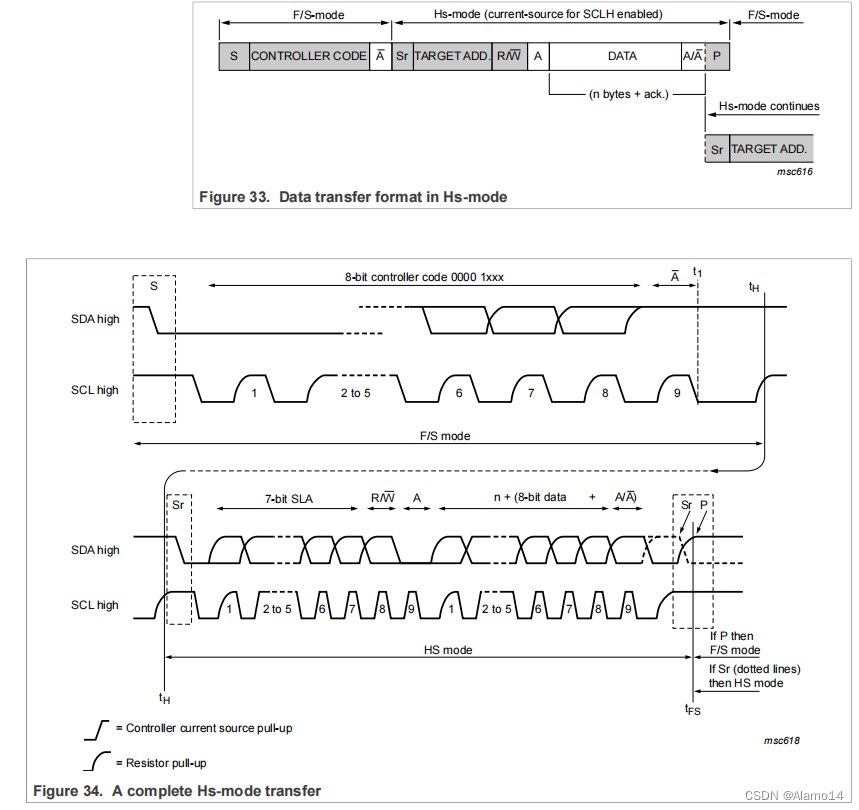

   • 对于不同的I2C模式（标准模式、快速模式、快速模式增强版、高速模式和超快速模式），提供了相应的电气特性和时序图。

2. 设计指南：

   • 文档提供了设计I2C兼容芯片时应遵循的指南，包括引脚定义、信号完整性、电源管理等。
   • 讨论了在超过最大允许总线电容时如何操作，包括降低总线速度、使用高驱动输出、总线缓冲器、多路复用器和开关，以及使用切换上拉电路。

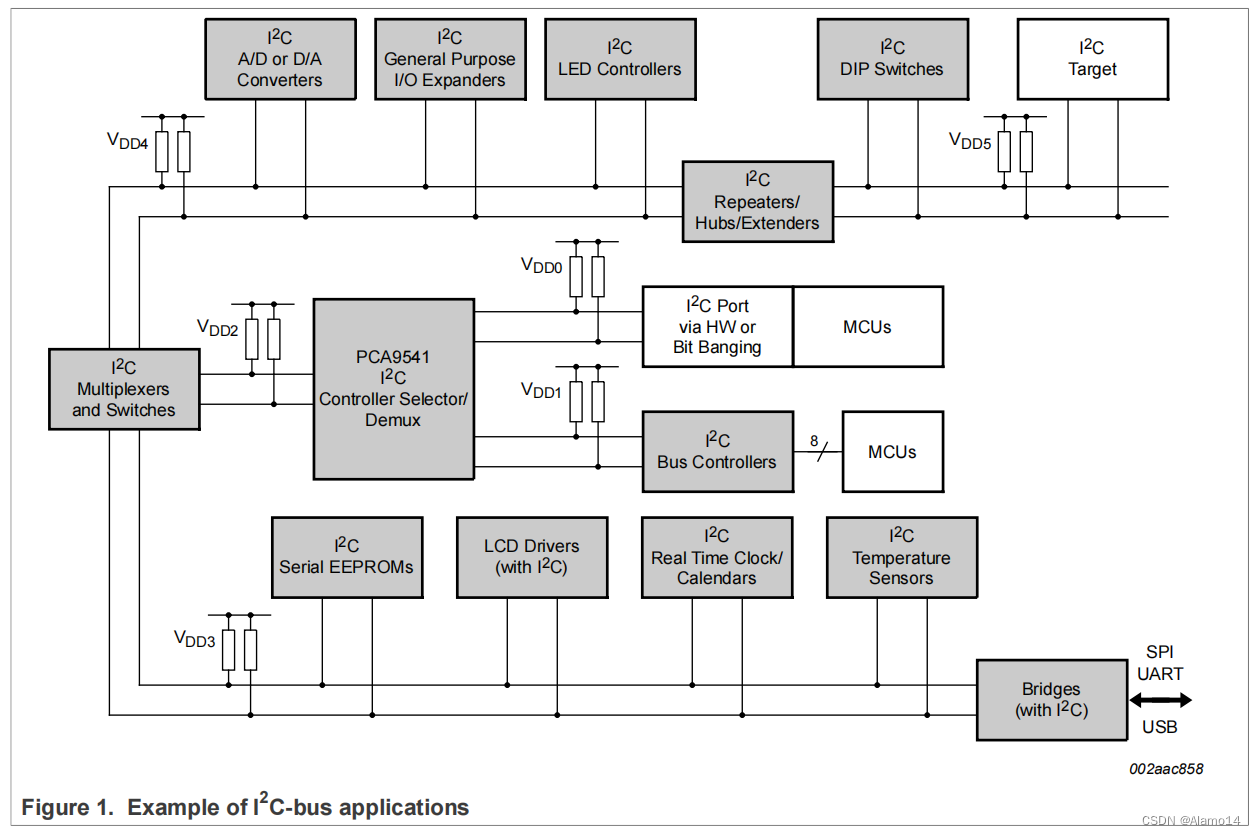

3. I2C总线的应用：

   • 描述了I2C总线在多种系统架构中的应用，如系统管理总线（SMBus）、电源管理总线（PMBus）、智能平台管理接口（IPMI）、高级电信计算架构（ATCA）和显示数据通道（DDC）。

4. MIPI I3C概述：

   • 介绍了MIPI I3C，这是由MIPI联盟在2017年推出的，NXP参与并贡献了其中。I3C提供了与I2C的向后兼容性，增加了速度并降低了功耗。

5. 法律信息：

   • 包含了有关文档和所描述产品的重要通知，强调了信息的准确性和可靠性，以及NXP Semiconductors在产品使用中的免责声明。

文档最后包含了修订历史、术语定义、保留地址、分配的制造商ID、不同模式下的电气特性表格、时序图以及缩写词列表。这份文档是芯片设计工程师在设计I2C RTL时的重要参考资料，它确保了新设备满足文档中指定的所有限制，并帮助系统设计者审查文档和参考各个组件的数据表。
