1.前言

本篇博客主要是针对STM32F103的程序移植过程步骤及注意事项总结等。

移植芯片：例：STM32F103ZET6------>STM32F103C8T6
编译环境：MDK 5
网上也有很多关于STM32F103的关于芯片大小容量的更换移植，程序编译无错误无警告，但是运行没有达到想要的效果，比如你要简单的实现一个定时器中断计数脉冲个数，就很觞！！！

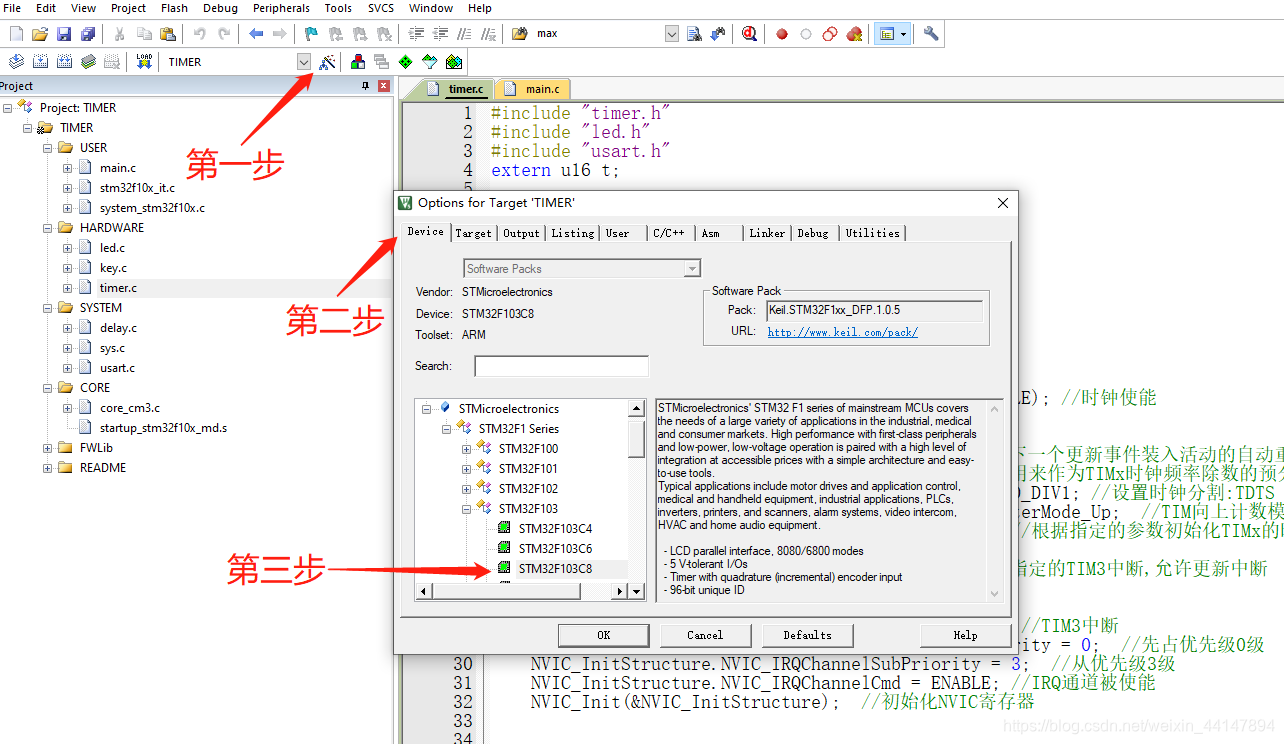

左键点击Options for Target；
弹出的选项卡方框，单击选择Device；
将芯片的型号更改，比如我就需要将ZET6系列的芯片修改为C8T6的；

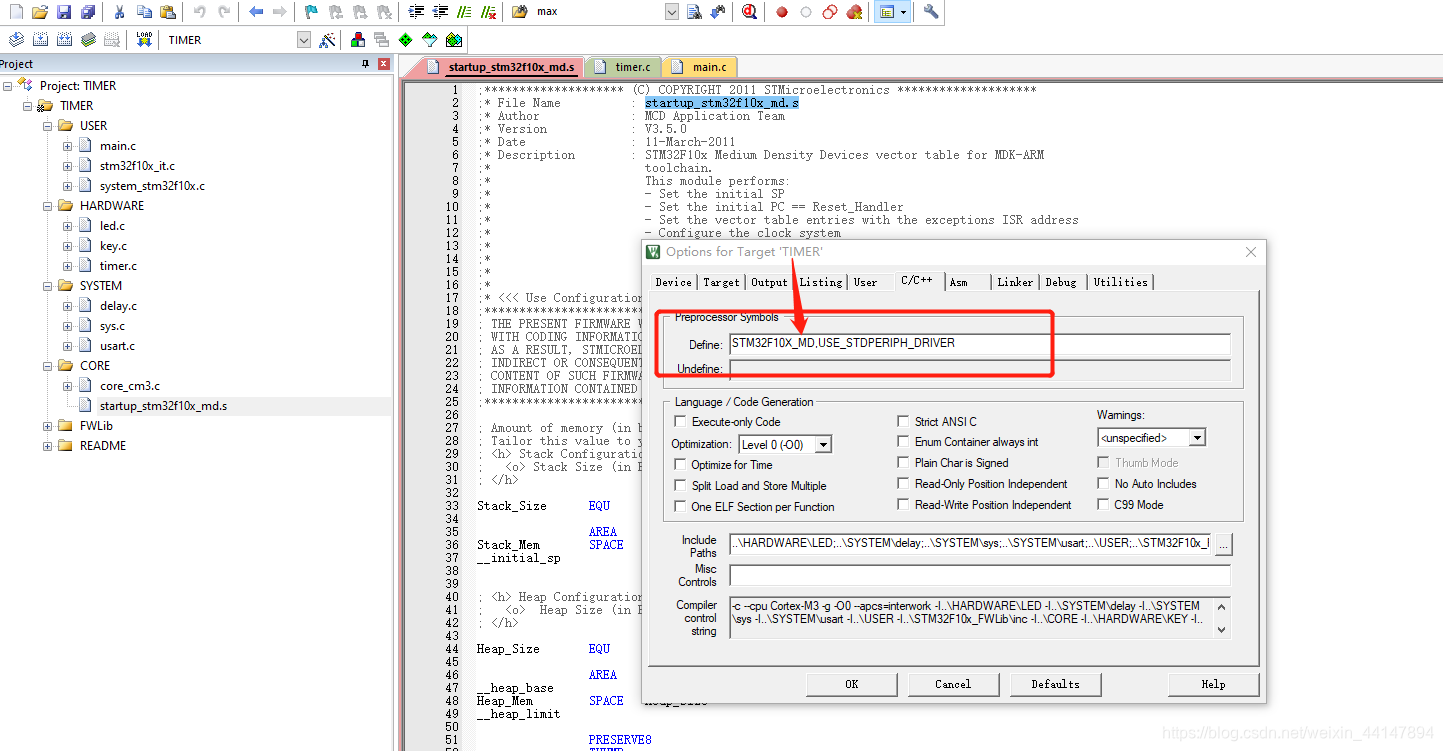

选择C/C++选项，修改Define里面的内容，将STM32F10X_HD,USE_STDPERIPH_DRIVER修改为STM32F10X_MD,USE_STDPERIPH_DRIVER（其实你只需要修改一个字母将H修改为M即可注意大写哦），因为ZET6是属于大容量的而C8T6是属于中容量的；

附：

flash容量	启动文件
>= 256K	STM32F10X_HD,USE_STDPERIPH_DRIVER
64<=flash<=128K	STM32F10X_MD,USE_STDPERIPH_DRIVER
<=32K	STM32F10X_LD,USE_STDPERIPH_DRIVER

在这里插入图片描述

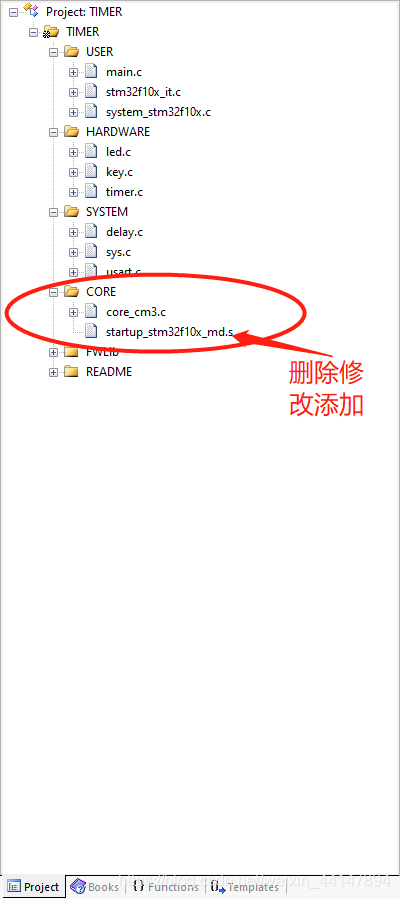

修改替换CORE文件下的startup_stm32f10x_hd.s文件，右键选着Remove
Filestartup_stm32f10x_hd.s，移除后双击CORE文件，找到并双击击添加startup_stm32f10x_md.s，最后效果如上图所示；
最后点击编译或者F7即可；
但是你如果用到了延时函数或者定时器，你就会发现最后的效果并不是你想要得到的，比如你延时1S但是最终的结果却是翻了几倍，或者定时器中断无法正常使用等等！这个又怎么办呢？

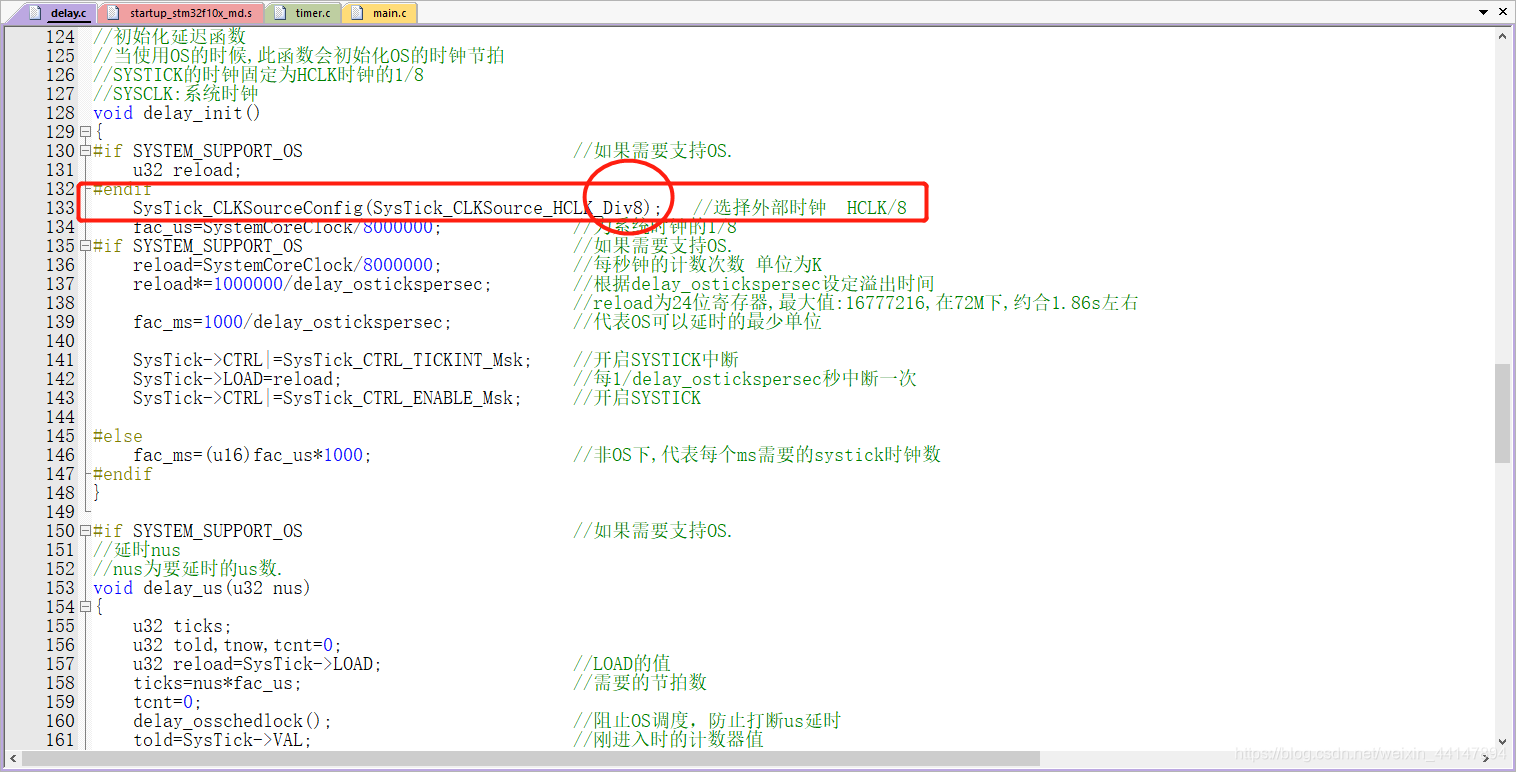

这时你可能会去思考既然延时时间不对，那肯定就是延时函数delay.c的问题,于是我们去查找delay的相关函数，如下图

找到延时初始化函数delay_init，原来他的时钟HCLK/8的。那么我们可以将它修改为HCLK，就用系统时钟是不是就可以了呢？答案是对的，可以，没有问题；但是也仅限于你初学者移植下点灯而已，这是没有问题的。但你的定时器移植过来还是没法使用，所以修改delay_init方法是可以的，但是我不是很推荐。

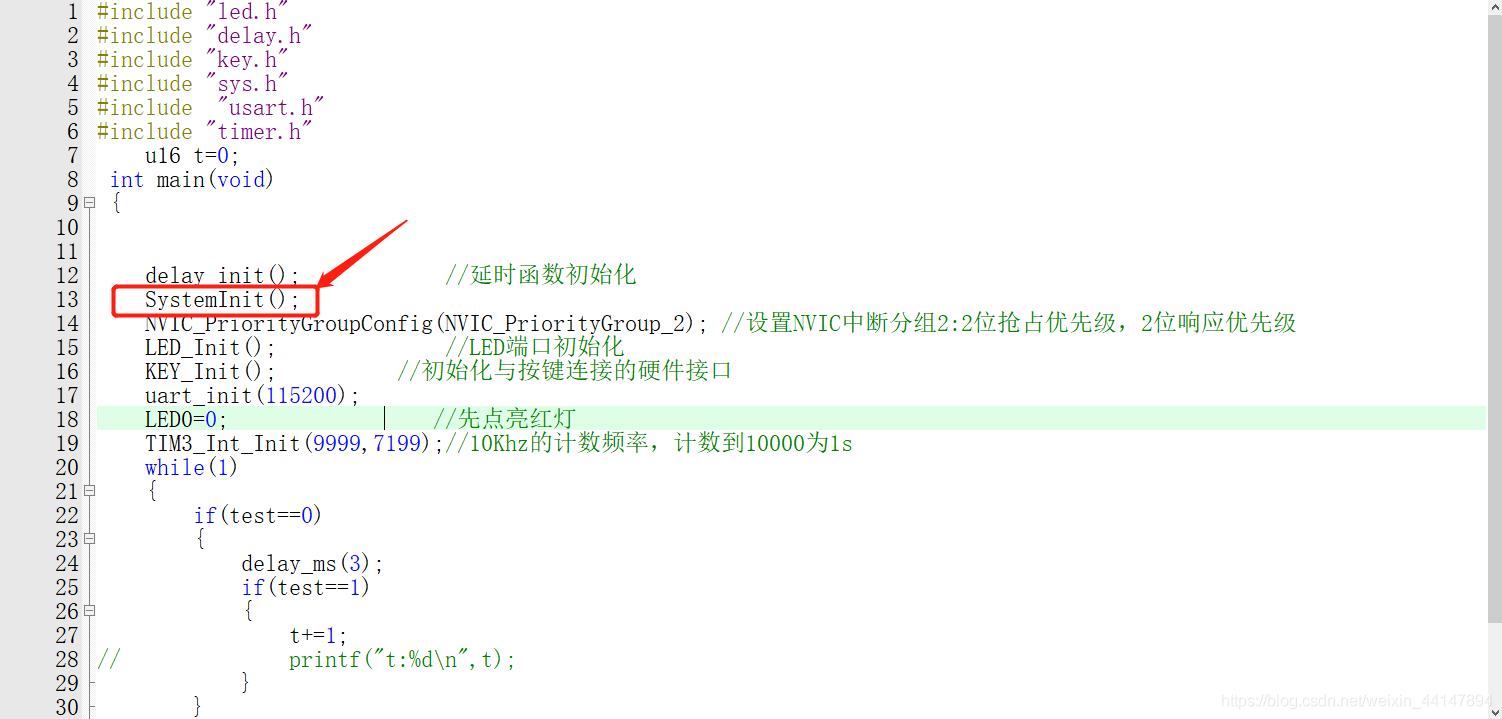

最后检查问题，几经波折，发现原来是md和hd的启动文件中的一些差别，导致移植到C8T6上后，你必须自己在主程序中去调用一下SystemInit()，这样就能成功了，也不用你去修改delay文件、考虑时钟分频的问题。
注：以上代码例子来源参考于正点原子，仅供学习交流。
