广义时延估计相关器特性分析

一、实验的背景和意义

        广义相关时延估计方法：相关法是最经典的时延估计方法，通过信号的自相关函数滞后的峰值估计信号之间延迟的时间差。但是对噪声的处理不好。目前改进的算法有：

        1.广义加权相关时延估计(GCC)：主要是提高了信噪比。相关函数和功率谱密度函数是一对傅里叶变换对，在频域利用不同的加权函数对功率谱密度函数进行处理，从而实现信号的预白处理，即增强信噪比。

        2.广义相位谱时延估计：时延D通过傅里叶变换在频域上表现为功率谱密度函数的相位函数。theta（f）=-2πfD。同GCC一样，可以使用相位加权函数在频域实现相位谱时延估计。

        3.自适应时延估计：通过牺牲计算速度来降低对信号和噪声统计先验知识的要求。LMS算法是通过权矢量的迭代将问题转化为滤波器的参数估计问题，以两信号的最小均方误差为准则进行时延估计。ETDE算法是一种带约束的时延估计方法，滤波器采用N阶插值运算，直接用瞬时时延估值代替滤波器权系数进行迭代，减小了计算量。

…………………………………………………………………………………………………………………

二、实验目标和内容

        采用广义相关时延估计方法，首先对信号进行延时，再加入噪声，通过信号的自相关函数滞后的峰值估计信号之间延迟的时间差。

…………………………………………………………………………………………………………………

• 实验方案和技术路线

1.信号延迟

在实际matlab仿真中，我们往往要实现信号的空间传播等等，这些实际上在不考虑信号的自由空间损耗的情况下，可以把空间传播看成一种信号的时延表示。基于信号傅里叶变换时移特性——信号发生时移，其频域的幅度谱不发生变化，变的是相位谱，利用Matlab产生一段信号。本次实验设定信号时长为1秒，采样频率为1000，实现对一个宽度为0.1的距离门信号进行0.1s的时延。处理时域步骤如下：

信号在matlab中就是一个数组的形式表示，我们在matlab中对信号进行时延操作其实就是对信号数组进行操作，使用插零法实现信号延迟。

由 时延点数=时延×采样频率，在原数组前面添加采样点数个0，原信号数组长度变为 原长度＋时延点数，取数组原信号长度个数。即：信号时长1s，采样频率1000，则信号数组长度为1000（1×1000），时延0.1s，则需要在原信号数组前加上100（0.1×1000）个0，然后此时信号数组变为1100，与之前的信号数组长度不同，所以取前1000个赋值给一个变量，就相当于将原来的信号右移延迟。

2.信号加噪声

    利用y = awgn(x,snr)将白高斯噪声添加到向量信号x中。标量snr指定了每一个采样点信号与噪声的比率，单位为dB。

3.基本互相关时延估计

    由于源距离接收阵一定距离且方向非垂直，两个阵元间由于声程差必然存在到达时延差。设两个接收信号分别为x1和x2:

x1(t)=s(t)+n1(t) x2(t)=s(t-D)+n2(t)

时延估计即估计其中的D值。

时延估计中常使用最大似然估计，因为其在这里具有无偏、有效和一致性三大性质。而时延估计的最大似然估计经过推导可以发现其是一个相关器。对于互相关函数，其定义为：

理论上在时刻D时，两阵元信号相似度最高，此时是相关器峰值位置。对两路信号作互相关之后再进行峰值检测即可得到时延D。

y=real(xcorr(s2,s1)); y=y(abs(length(s1)-length(2)+1):end);%消除xcorr函数自动补零的影响 ty=(0:length(y)-1)/fs;     figure     plot(ty,real(y)); [m1,ND1]=max(real(y)); delay1=(ND1-length(s1)-1)/fs;

因此，基本互相关求时延的缺点为基本互相关的峰值不够尖锐，周围旁瓣或者噪声幅值很大，当信噪比下降时时延估计成功率明显下降。同时时延估计精度受采样率的影响也很大，当采样率不够高时，相关峰值可能位于两次采样点之间，从而漏掉峰值，精度受限。

本次实验完整Matlab实现如下：

%对原始信号做延时 fs = 1000; gentime = 1; t = (0:1:gentime*fs-1)/fs; y1 = rectpuls(t-0.2,0.1); figure; subplot(411);plot(t,y1);legend('原信号'); delayNum = 0.1*fs; y2 = [zeros(1,delayNum) y1]; y2 = y2(1:length(t)); subplot(412);plot(t,y2);legend('延迟信号'); % 信噪比和信号指定功率 snr=20; px_dBW=0; % 调用awgn函数直接计算 h1=awgn(y1,snr,px_dBW); subplot(4,1,3);plot(t,h1);legend('原始信号加噪声'); % 调用randn函数产生噪声序列再叠加 pn_W=10^((px_dBW-snr)/10); n=sqrt(pn_W)*randn(1,length(y2)); h2=y2+n; subplot(4,1,4);plot(t,h2);legend('延迟信号加噪声'); %计算互相关函数 [corr,lag]=xcorr(y1,h2); % 找到延迟 [~,I] = max(abs(corr)); delay = lag(I); delay_time = delay/fs; % 延迟时间 % 显示结果 fprintf('Delay between y1 and h2 is %f seconds.', delay_time); % 绘制互相关函数图像 figure; subplot(2,1,1); plot(t, y1, 'b', t, h2, 'r'); xlabel('时间(s)'); ylabel('波幅'); title('原始信号'); legend('原始信号y1', '加噪声的延迟信号h2'); subplot(2,1,2); plot(lag, corr); xlabel('延迟'); ylabel('相关'); title('原始信号y1和加噪声的延迟信号h2的互相关');

• 实验结果和分析

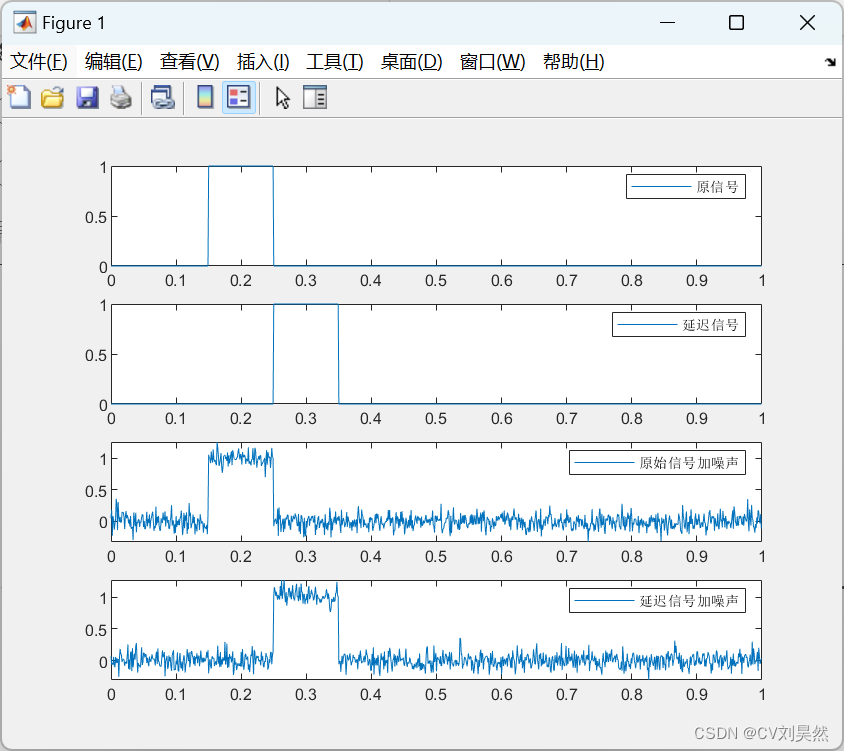

如下图所示，信号时长为1秒，采样频率为1000，实现对一个宽度为0.1的距离门信号进行0.1s的时延并加入高斯白噪声。

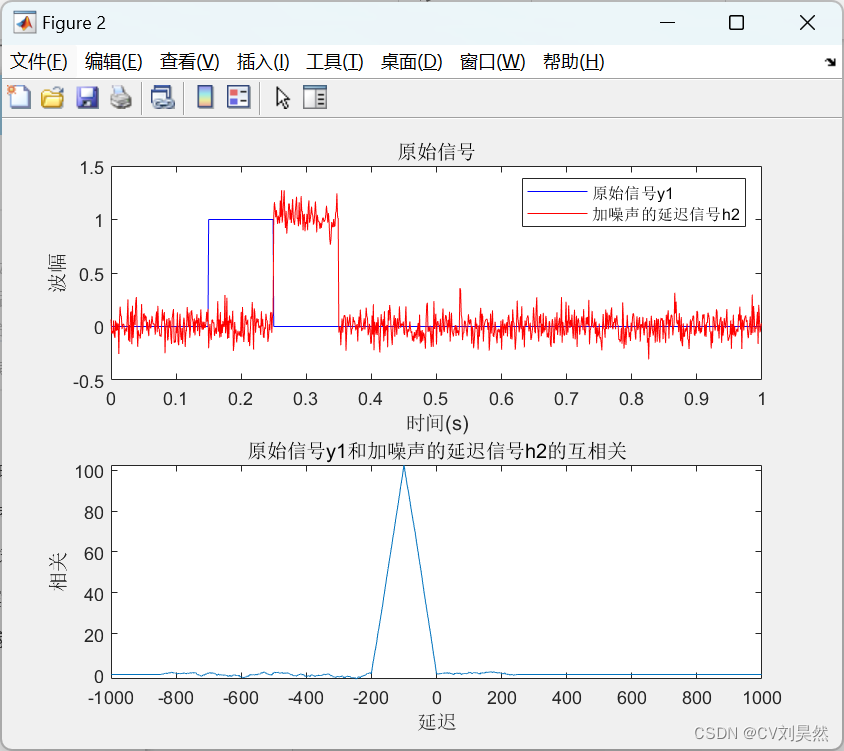

如下图所示，可以观察到信号加噪声后的时延仍为1s，通过互相关计算，也为1s。

…………………………………………………………………………………………………………………

五、实验结论：

1. 基本互相关法是经典的时延估计方法，通过信号的自相关函数滞后的峰值估计信号之间延迟的时间差。但是对噪声的处理不好。
2. 基本互相关的峰值不够尖锐，周围旁瓣或者噪声幅值很大，当信噪比下降时时延估计成功率明显下降。
3. 基本互相关发时延估计精度受采样率的影响也很大，当采样率不够高时，相关峰值可能位于两次采样点之间，从而漏掉峰值，精度受限。

………………………………………………………………………………………………………………………………………………………
