硬件---11---恒流源电路

在日常项目开发中遇到的电源一般都是恒压源，而恒流源一般也是由恒压源转换而来。

一低端反馈型恒流源

1低端恒流源电路分析

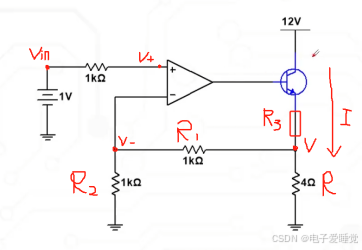

如下图，计算恒定的电流I和Vin之间的关系。
涉及到运放就要考虑运放是否满足虚短和虚断，外部电阻都很小满足虚断，存在负反馈满足虚短，计算公式如下：
I=V/R
V+=Vin=V-
V-=V×R2/(R1+R2)
Vin=V×R2/(R1+R2)
V=Vin(1+R1/R2)=2V
I=2V/4Ω=0.5A
此时串联进去的负载R3无论多大上面都有0.5A的电流

2恒流源电路的设计注意事项

<1>上述电路的控制本质就是，运放通过控制改变三极管的供电电压大小从而使电流得到稳定从而形成一个恒流源。上面提到了恒流源中R3无论多大都不会改变I的大小是有一个前提条件的，那就是不能超过电源的阈值，因为电流来源于供电电压12V,理想状态下假定三极管不存在，12V/0.5A-4Ω=20Ω，这还是理想最大值，如果考虑三极管压降，以及额度值等，会更小，因此在恒流源设计中，负载的放置要考虑供电情况。
<2>还需要考虑运放输出的最大电流值，因为射极的电流和基级是有计算关系的βIB=IC,
，因此运放输出电流的大小直接影响了，恒流源的最大值，在设计中要考虑运放的输出电流是否符合要求。
