计组复习（四）：cache，虚拟内存，页表与TLB

前言

来到存储器章节的复（yu）习。首先引入 cache 高速缓存，来缓解高速的 cpu 和低速的内存之间的拖带关系。然后是虚拟内存机制，虚拟内存能够很好的帮助程序员避免麻烦的内存管理与冲突等问题，并且将内存作为模块化独立出来。

---

上一篇博客回顾：计组复习（三）：流水化的数据通路，流水线冒险检测与处理

在去年的计系 2 课程也讲到了 cache，本篇博客只是简单提一下，详情请戳我之前的博客：

计系2复习（4）存储：磁盘存储与cache

三种cache映射方式简单讲解

然后按照惯例，请出徐涛老师讲解复习要点与秘诀：

cache高速缓存

cpu 速度远快于内存，那么每次读取数据都需要等待内存就绪，坏起来了！

科学家们通过引入高速缓存 cache 来缓解这一矛盾。cache 更加靠近 cpu，访问速度也更快。cache 存储了一小部分内存的数据。

每次 cpu 需要访问内存时，首先问 cache 要，如果 cache 中存在对应的数据，那么 hit。如果 cache 中不存在，那么再向内存要数据，称为 miss。

cache 可以看作是一种硬件的哈希表，来快速查找 cache 中是否存在特定地址的数据，下面讲解三种场景的 cache 结构。

直接映射

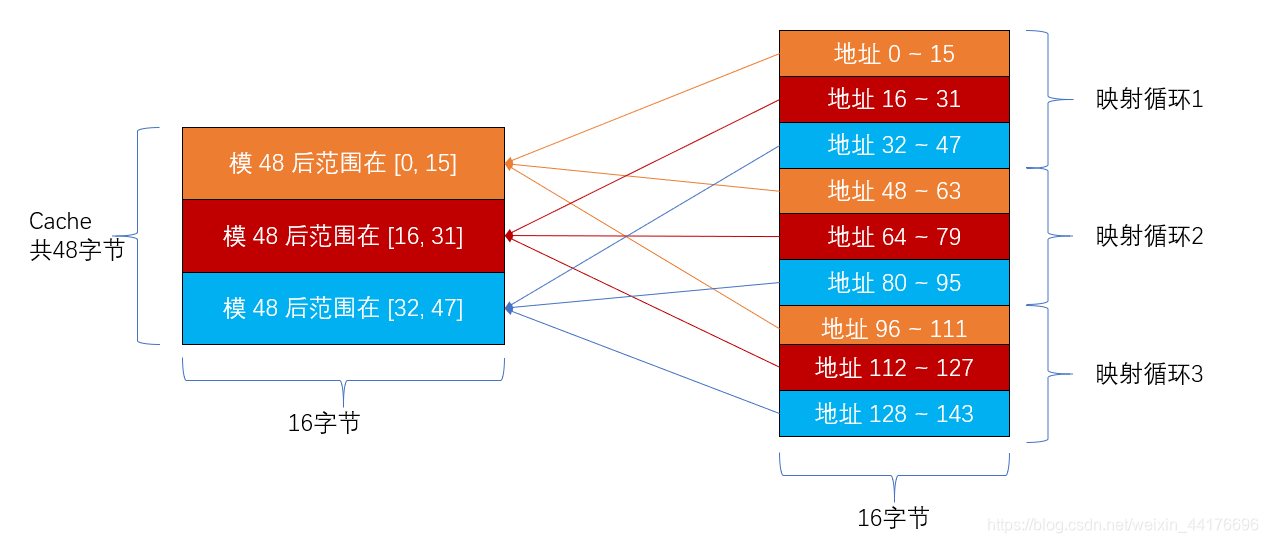

直接映射模拟了以模除函数为哈希函数的哈希表，即所有地址经过模 n 之后，得到相同范围余数的，被分配到同一组。如下图：

优点是简单成本低，缺点是 miss 率高。

全相连映射

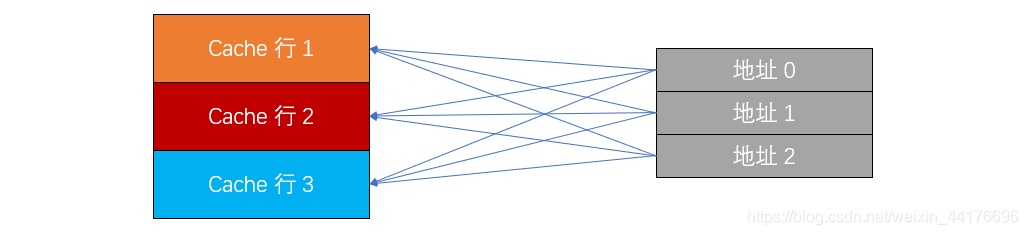

全相联映射意味着一个 cache 行可以存储任意内存地址的数据：

优点是 hit 率高，缺点是硬件实现复杂，成本高

组相连映射

组相连结合了全相连与值即映射的优缺点。首先通过直接映射
