博图中热电阻/热电偶（RTD/TC）模拟量信号的处理

以1500为例，我们先看看西门子官方对于RTD/TC信号值处理说明。
《SIMATIC S7-1500/ET 200MP 模拟量输入模块 AI 8xU/I/RTD/TC ST》 文档标识号: A5E03484868-AE（点击链接下载）

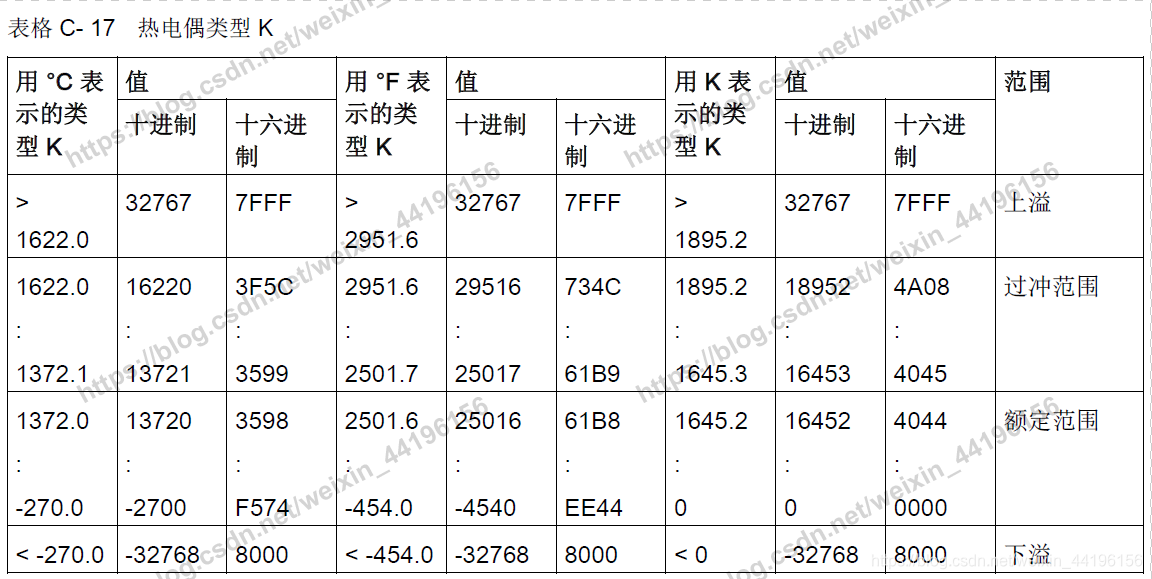

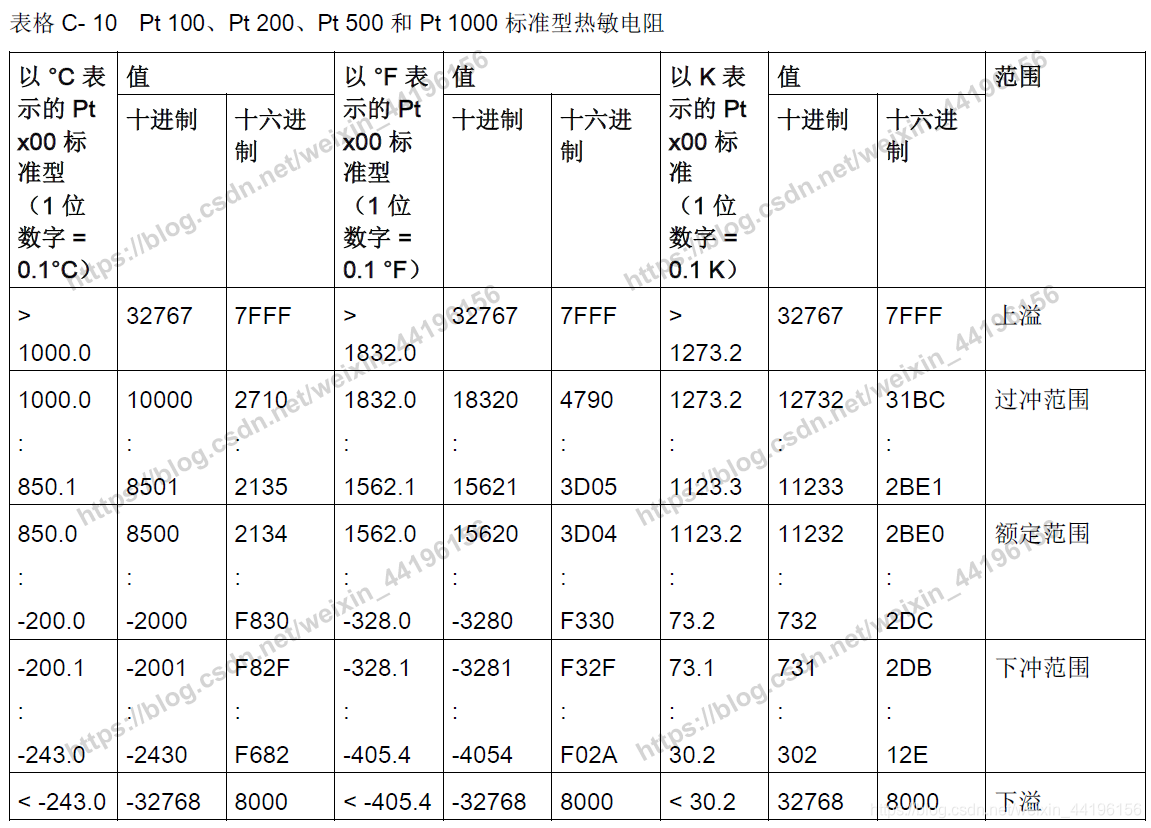

我截取了其中两张热电阻、热电偶模拟值表，表中还是表述得很清楚的，一般情况下，看红框内内容就够了。可以看出，只要没有上溢/下溢，PLC得到的模拟量值是以℃表示的温度值的10倍，所以在程序中将模拟量值除以10，即可得出测得的温度值（℃）。

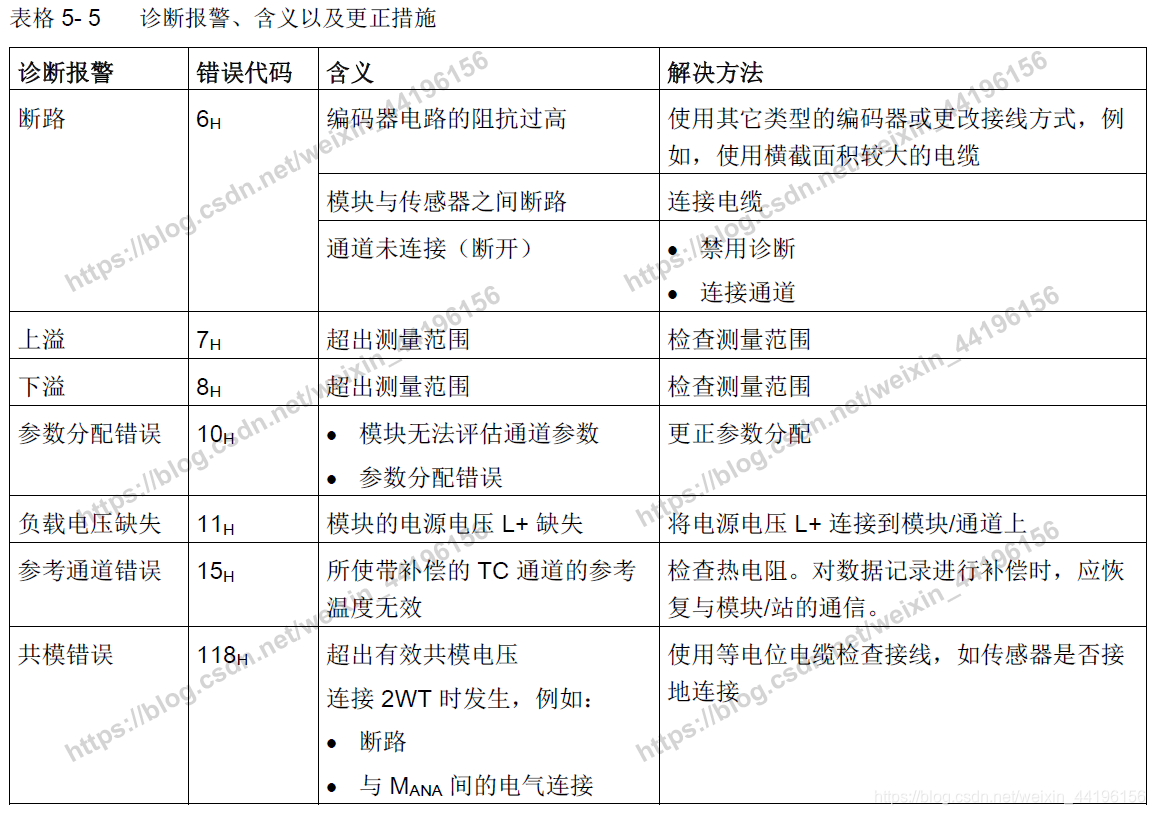

当出现上溢或者下溢的话，模拟量值就分别是32767和-32768。在线监控出现该值，常见状况有以下几种：

• 热电阻/热电偶正负极接反了。
• 热电阻/热电偶接线断路了。
• 模块未使用的通道没有短接。
• 模块未使用的通道没有禁用。（注：物理短接和软件禁用必选其一）

  常规组态，选择带RTD/TC测量功能的模块，修改测量类型，以K型热电偶为例：


  程序如下：

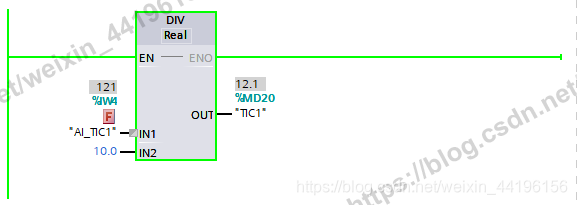

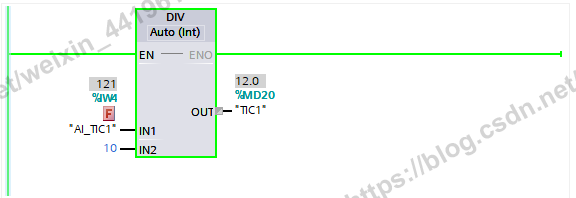

  如果精度要求不高，那直接除以10，如果需要保留小数点后一位的数值，这里要注意，输出值要选real浮点型，同时指令的数据类型要选real，这样系统会先将int型的IO变量先隐式转换为real，防止精度丢失。大家看看仿真结果对比一下。
