【SVG 生成系列论文（三）】如何用 LLM 来生成 SVG 代码，StarVector: Generating Scalable Vector Graphics Code from Images

SVG 生成系列论文（一） 和 SVG 生成系列论文（二） 分别介绍了 StarVector 的大致背景和详细的模型细节。本篇则重点介绍实验以及数据集部分。

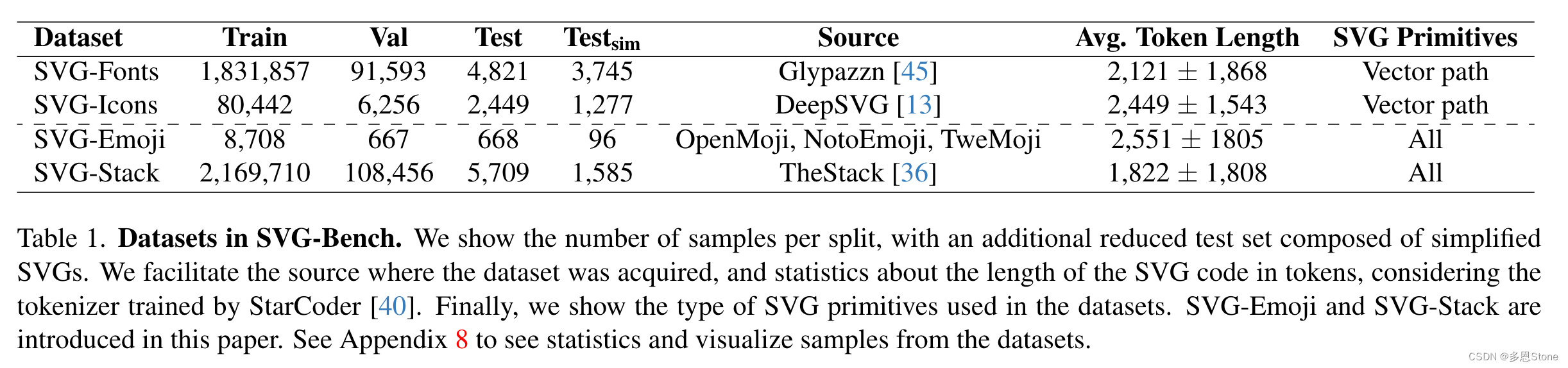

StarVector 一文中提出了一个用于验证位图到矢量图生成的数据集SVGBench，其主要来源于 Glypazzn[1]，DeepSVG[2]，TheStack[3] 三个工作。如下图所示：

对于不同的 Dataset （SVG-Fonts、Icons、Emoji和Stack）均拆为了训练、验证和测试集。

• 训练集用于优化网络的参数权重。
• 验证集用于调整抽样超参数，测试集用于评估。
• 此外，由于 CodeLLM 只能模型可以处理高达 8k 个上下文标记，因此该数据集只考虑最多包含 8,192 个 tokens 的示例。

SVG 简化（Simplification）:

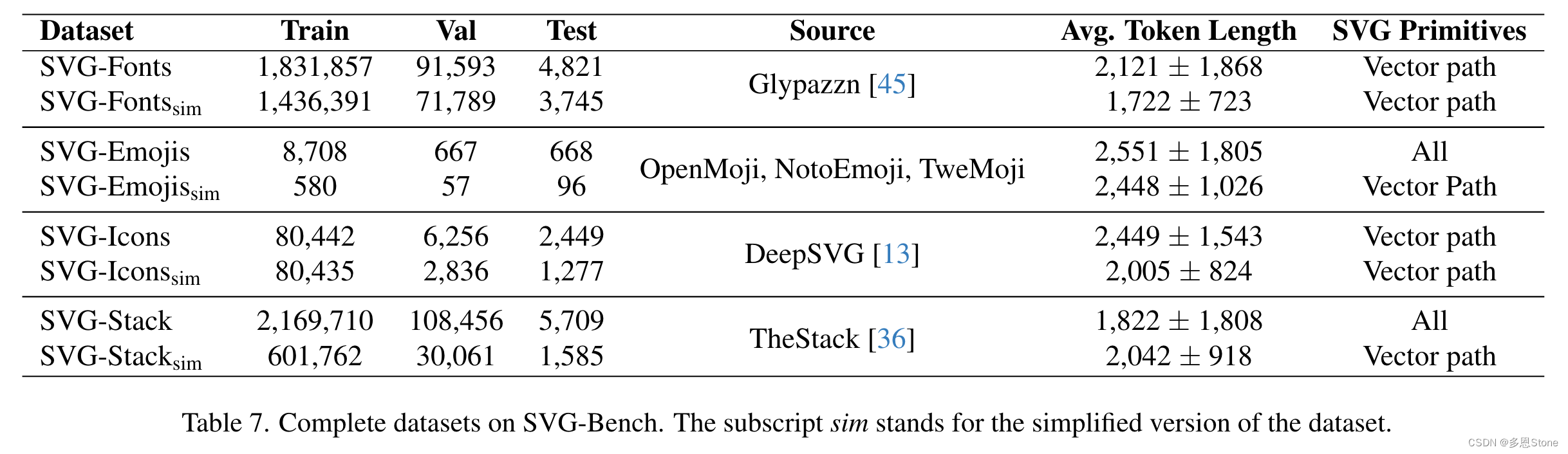

由于 DeepSVG[2] 需要对其输入的SVG进行简化。简化包括消除复杂的基元( Primitives )，并仅使用矢量路径( Path )。此外，颜色和形状被抽象为仅使用简单的线条笔触。作者创建了数据集的简化版本，下表显示了包含在 SVG-Bench 中的完整数据集。

SVG基元（SVG Primitives）指的是可在SVG（可缩放矢量图形）图像中使用的基本形状或元素。这些基元包括诸如直线、圆、矩形、多边形等几何形状，以及路径、文本、渐变等其他元素。在SVG图像中，这些基元可以用来描述图形的结构和外观。简化SVG通常会消除复杂的基元，只保留最基本的矢量路径以及简单的线条笔触，以减少图像的复杂度和文件大小。

Baseline

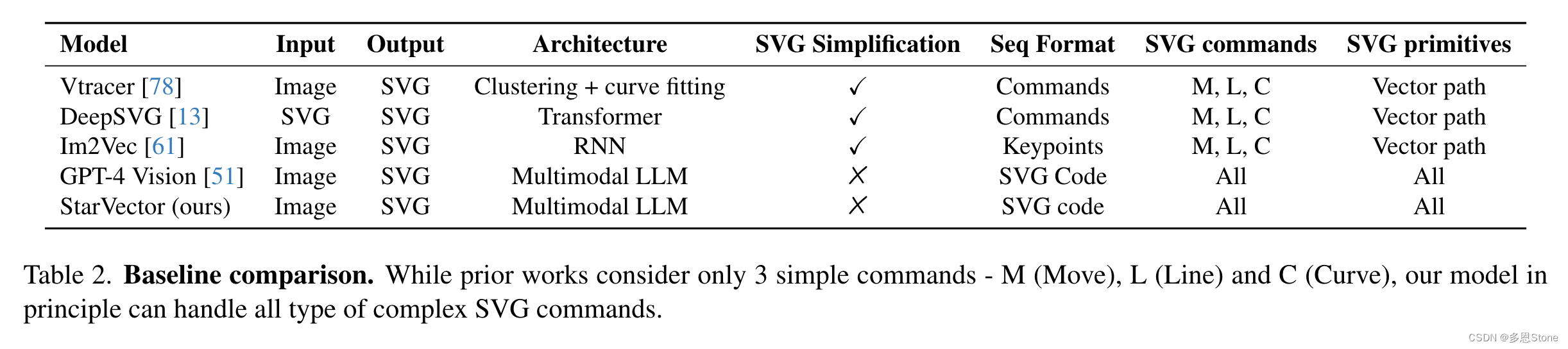

如上图所示，在之前的工作中，通常只考虑了三个简单的SVG命令 - M（移动）、L（直线）和C（曲线），而该模型原则上可以处理所有类型的复杂SVG命令。主要的 Baseline （对比模型）包括：

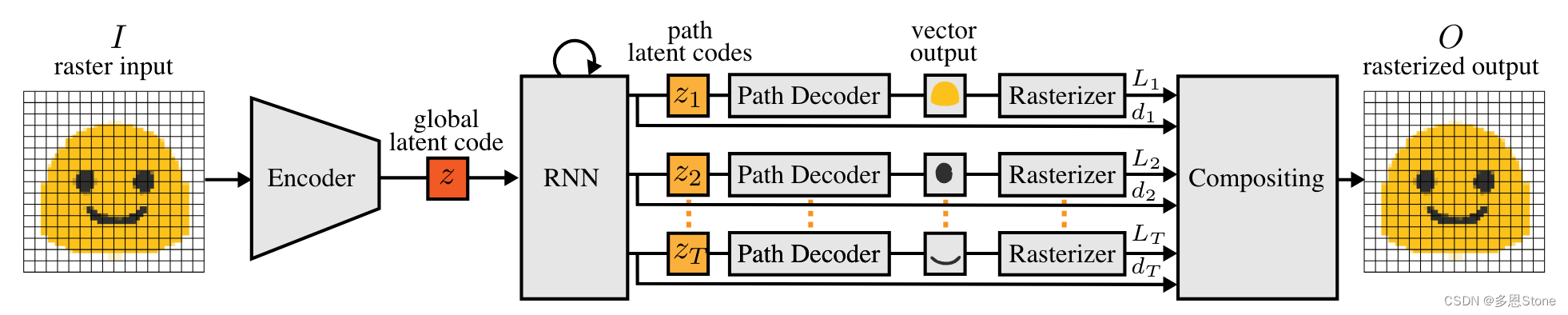

• Im2Vec [4] 使用端到端的变分自编码器（VAE），仅使用图像监督进行训练来生成矢量图形。输入的栅格化图像被编码为一个“全局”潜在向量，然后传递给一个RNN，以生成每个路径的潜在代码。路径解码器将这些路径代码解码为贝塞尔路径，以生成输出的SVG。

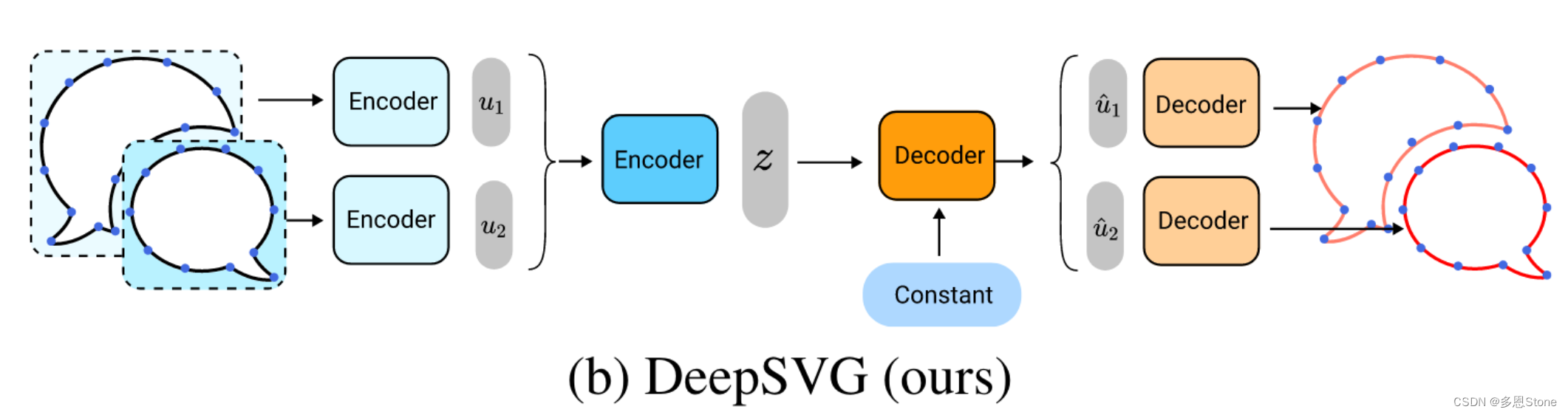

• DeepSVG [2] 被引入为一种层次化的基于 path 的 VAE- Transformer 架构。输入 path 被分别使用不同的 path 编码器编码，然后使用第二个编码器进行聚合以生成潜在向量。解码器使用这个潜在向量来输出路径表示，提供实际的绘制命令和参数。然而，DeepSVG框架只适用于简化后的SVG。

• VTracer [5] 是一个基于规则的算法，用于将图像转换为SVG。这个3步骤的流水线算法依赖于对图像的分层聚类，将其追踪为向量。首先，像素被转换为路径，然后被简化为多边形。然后，用贝塞尔曲线对多边形进行平滑和拟合近似处理。
• GPT-4-Vision 是最近由OpenAI发布对一个多模态大语言模型。

评估指标

传统的基于像素的度量标准可能不完全适用于SVG评估，因为背景颜色的主导地位可能会使它们产生偏差。因此，评估指标可以分为三类：

• Pixel-based 指标：Mean Squared Error (MSE) 和 Structural Similarity Index (SSIM)
• Vector-based 指标：作者利用点云文献中改编的Chamfer Distance（CD）作为度量标准[6]。这涉及将每个SVG离散化为一组点，通过在规律的间隔处对路径进行采样来实现。CD度量了两个SVG中对应点之间的平均最近点距离，提供了相似性的定量度量。较小的CD表示两个SVG更相似，而较大的距离表明它们更不同。给定两个SVGs $s_1$ 和 $s_2$，在2D中定义为一组点 $p1\in s1$ 和 $p2\in s2$，CD定义为：$c(s_1,s_2)=\frac{1}{|s_1|}\sum _{p_1\in s_1}\underset{p_2\in s_2}{\min }||p_1-p_2|{|}_2^2+\frac{1}{|s_2|}\sum _{p_2\in s_2}\underset{p_2\in s_1}{\min }||p_2-p_1|{|}_2^2$ 其中$|s_i|$是集合$s_i$的基数，而$\Vert .{\Vert }_2^2$是平方欧几里得范数。
• Perceptual-based 指标：Learned Perceptual Image Patch Similarity (LPIPS)

对比实验

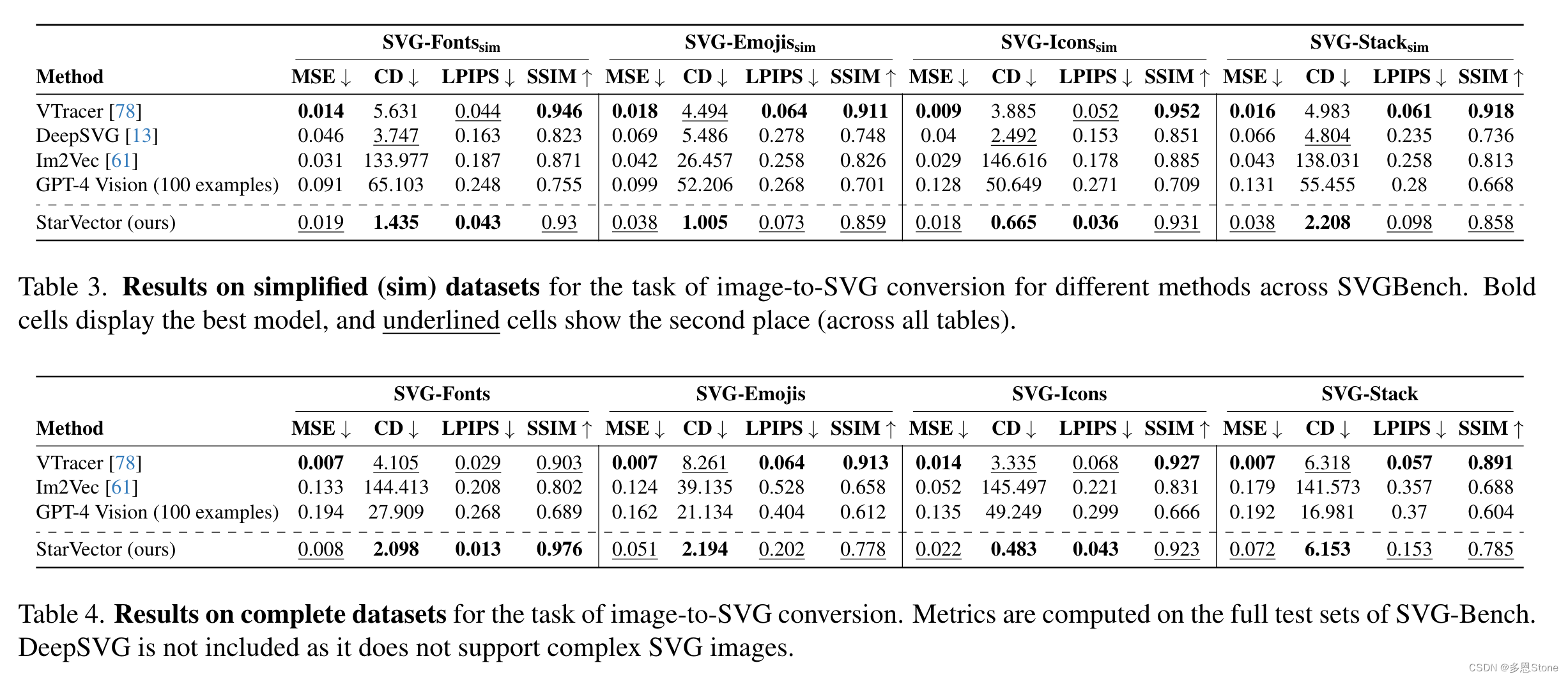

实验展示了在SVG-Stack上的预训练效果以及在其他数据集上的微调效果，以下表格和图片分别为定量和定性的对比。所有实验是在 4 张 A100 80GB GPUs 上完成的。使用批量大小为2，梯度累积步数为8步，学习率为 $5\times 10^{-4}$ 进行训练。在SVG-Stack上使用AdamW优化器进行训练的模型大约需要 5 天。

消融实验

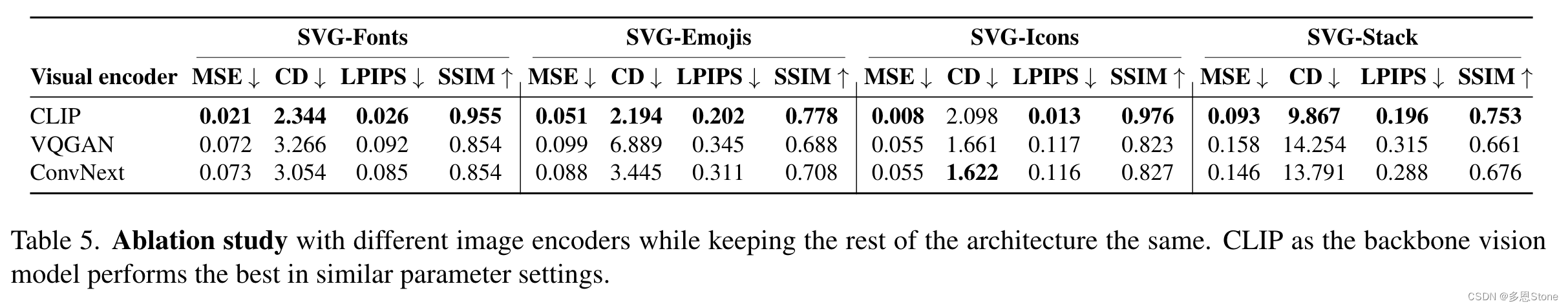

消融实验主要验证两件事：（1）Visual Encoder 该选哪个，证明 CLIP 的效果最好，（2）证明数据增强和 SVG-Stack 的预训练是有作用的。


1）数据增强：

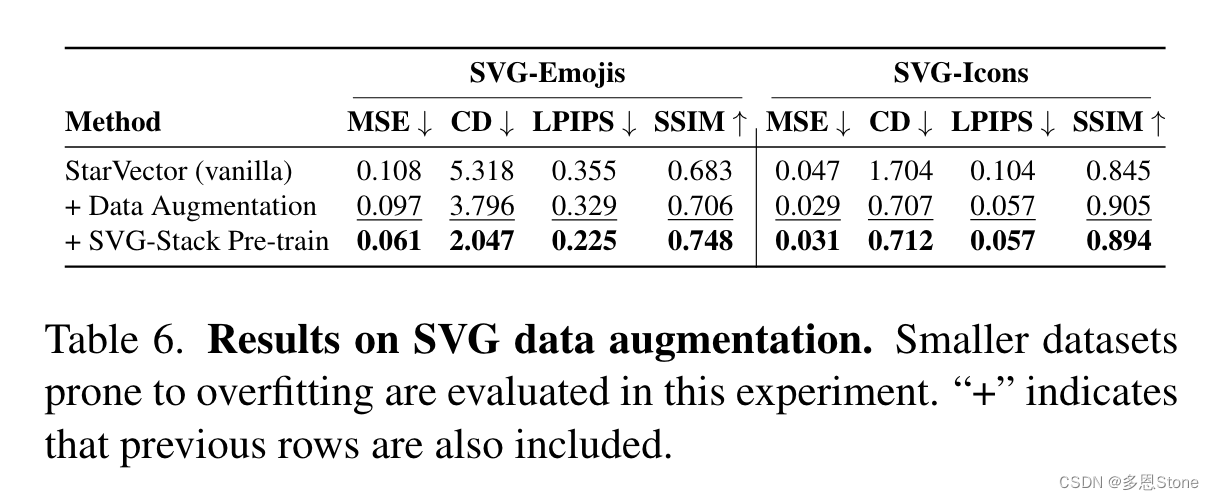

作者引入了几种数据增强操作，旨在对SVG代码进行微小修改并在训练过程中将其栅格化以获得新样本。包括旋转、颜色噪声和曲线噪声。作者在包含较少样本的数据集上评估了这种设置，即SVG-Emoji和SVG-Icons，因为另外两个数据集足够大，不会过拟合。结果显示在表6中。这些增强操作都使得两个数据集的性能有所提升。我们看到SVG-Emoji的提升效果明显，因为其训练数据量有限。

2）SVG-Stack Pre-train：

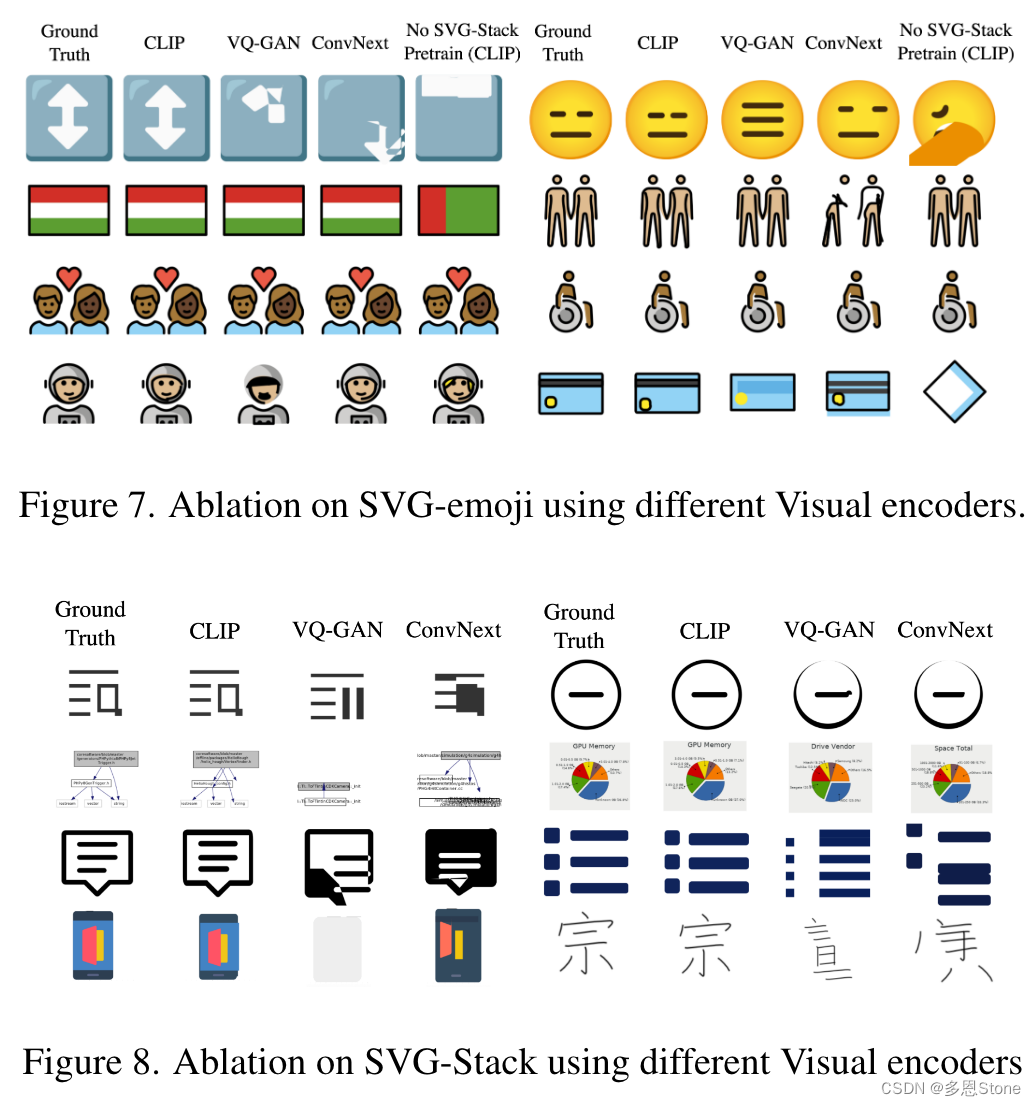

在SVG-Stack上进行预训练对于具有少量数据的下游数据集非常有益。表6显示了不同数据集上所有指标的提升。从定性上来看，我们也可以看到预训练有助于模型从图像中识别微妙的细节。对于SVG-Emoji来说很需要预训练，因为由于其数据量有限，没有预训练会导致过拟合。正如图7所示，该模型依赖于颜色和形状来生成SVG。
