S7-1200PLC Modbus通信踩坑记录

先放结论，两个大坑：
1.数据地址加4万或40万，来帮助PLC确定Modbus功能代码；
2.和某些设备通信时，需要给数据地址+1。

本文内容：帮读者找到通信失败的原因，不是完整的教程。
硬件设备：CPU1212C，485通信模块CM1241，Modbus从机（比如变送器，变频器）。
编程软件：TIA Portal

485接线

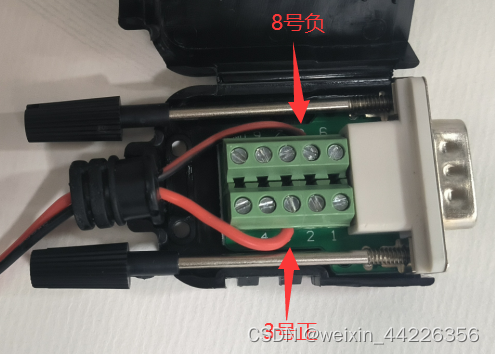

CM1241带一个DB9接头，接线按照 "3号管脚是485+，8号是485-"进行，不要看AB。2根线就够，不用接GND。

TIA Portal函数块的选用

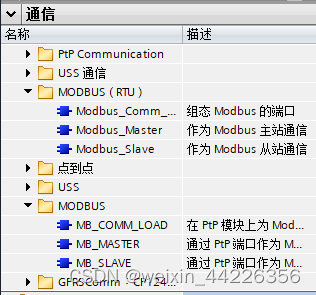

如下图，函数区里有两个MODBUS的文件夹，上面的带（RTU）的和下面的那个。在使用的时候只用一个文件夹里的函数，不要混用，而且两组函数的用法不太一样。

Modbus编程，大致步骤是先用MB_COMM_LOAD初始化，再用MB_MASTER将PLC作为主机向从机发起通信，具体做法可以网上搜到。新版函数需要设置背景数据块 “Modbus_Comm_Load_DB”.MODE=4，表示485半双工通信方式，算个小坑。

MODBUS标准帧结构

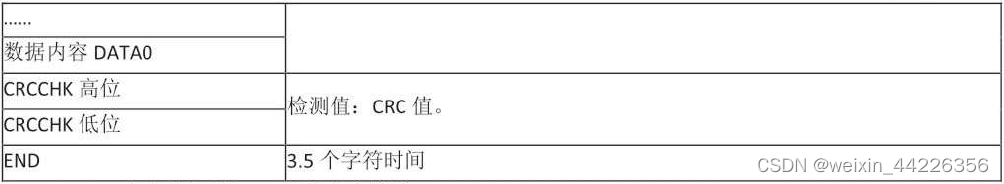

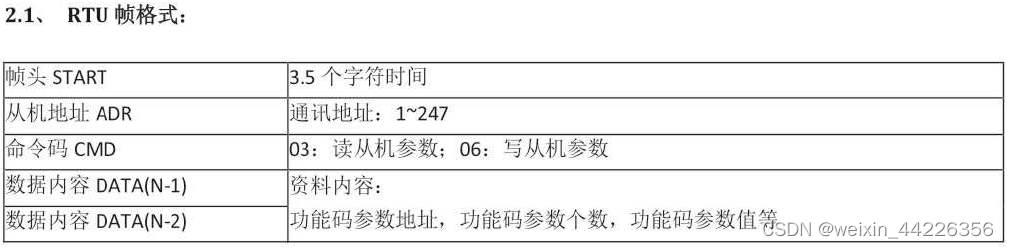

Modbus数据帧的一般结构是：

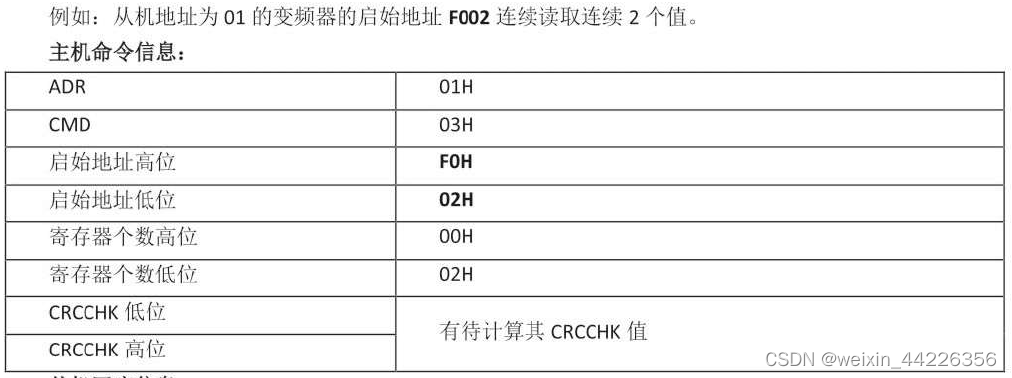

根据命令码的不同，上面“数据内容”会有不同的划分。最常用的命令码是03和06。03表示主机读取从机里多个字（英文word）的数据，一个字就是2个字节。03功能码的示例：

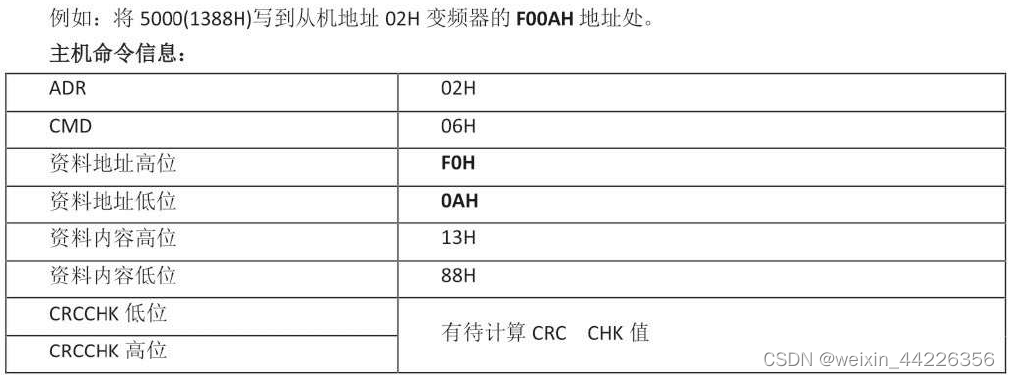

06表示主机向从机写入1个字的数据：

叠加地址基数

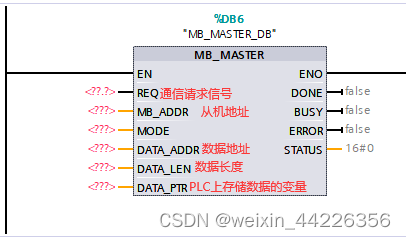

MB_MASTER函数块：

了解了帧结构之后，如果直接把起始地址输入到函数里，会通信失败。这时候就需要看西门子的文档了。

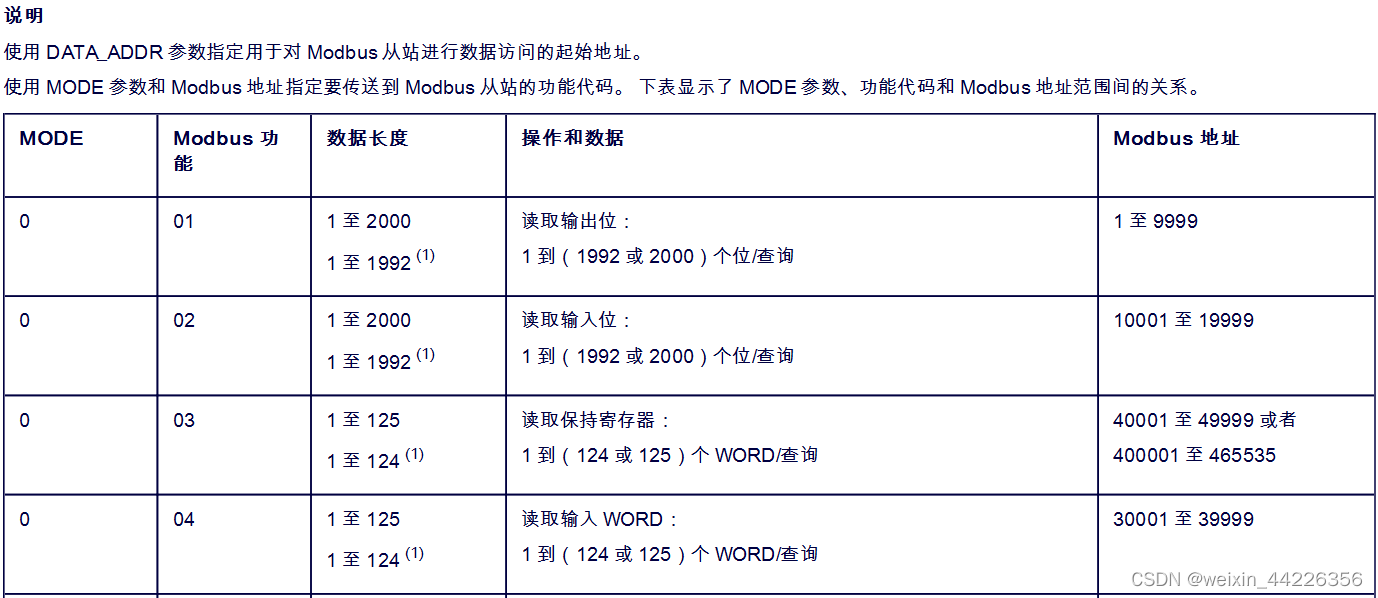

可以发现，函数上不能直接输入Modbus功能码，而且多了一个MODE输入。看一下函数的参数说明：

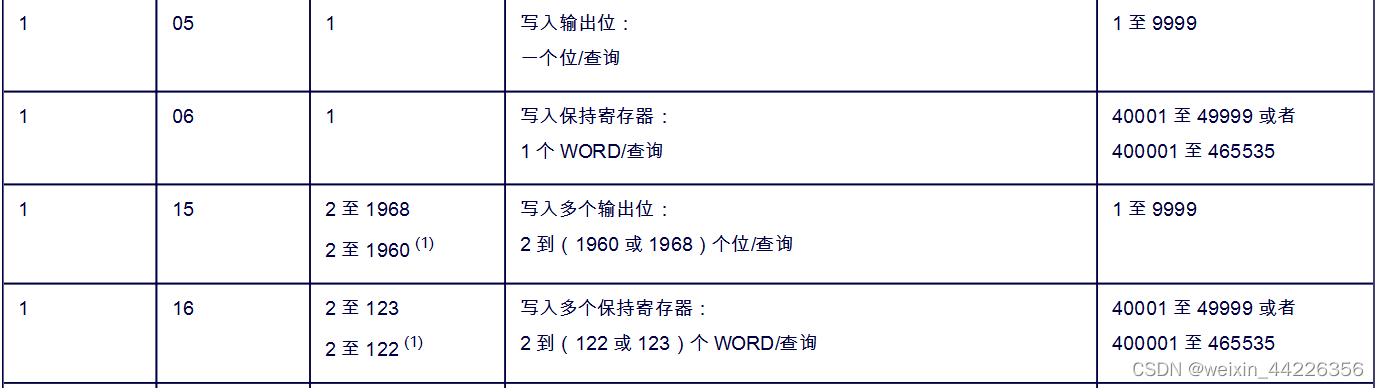

可见，需要通过指定MODE和数据地址，来间接的确定功能码。上表种的“Modbus地址”就是数据地址。

在Modbus帧结构里，数据地址一般是占用1个字，所以理论上地址可以是0~0xFFFF种的任意一个数，最大值0xFFFF对应十进制的65535。

这时候直接输入原始的数据地址就会出错。比如在MODE=0的情况下，数据地址是2000，PLC就以为要读取一个位；地址是30001，PLC以为要读取一个字，完全混乱了。

为了避免混乱，正确做法是给数据地址加上一个“基数”，再输入到函数。 具体加什么基数要看上面的表格。比如原地址是2000，想要把功能码设为03，就要把MODE设为0，数据地址加4万或40万，变成42000或402000，让PLC能根据MODE和地址，定位到功能码03。PLC在实际发送的时候会自动减掉基数。

为什么有4万和40万两个基数？根据前面的分析，原数据地址最大能到65535，这时候如果加4万，变成105535，就超出表格里40001~49999的范围了。如果加40万，变成465535，正好在表格里40万地址区间之内。所以基数40万适用于所有的Modbus从机，4万可以用于地址范围比较小的设备。

根据情况，给地址加一

解决基数问题之后，还是一直报错，直到看到一篇教程上说：
DATA_ADDR–从站的起始地址（需将从站的地址由16进制转换为10进制，转换成10进制后，数据加1(因为从站地址是从0开始的，而PLC的地址是从1开始的，所以要加1）) ;
于是破案了。至于数据地址要不要加一，需要看具体设备的说明书。一般地址从个位数1开始的，就是已经加过1了，可以直接用；从整数开始的就要自己加1。不确定就做个实验。

最后放两个案例：

案例1：从力传感器读取重量值

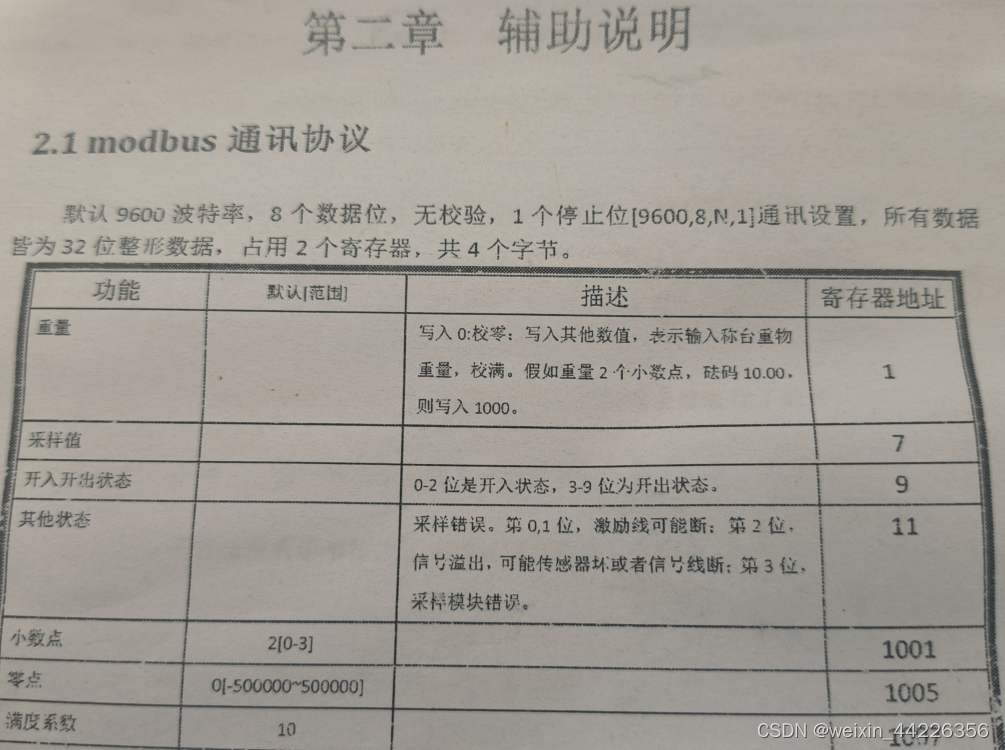

查看变送器说明书：

现在想要读取重量。
确定MODE： 是读取操作，需要功能码03，所以MODE设为0.
确定DATA_ADDR：
根据变送器说明书，数据的原地址是1.
根据变送器说明书，数据地址都在一万以内，所以基数采用4万或40万都行。这里采用4万，叠加后地址变为40001. 而且这个数据地址不需要再加一了。
确定DATA_LEN： 重量数据占用4个字节，所以DATA_LEN=2(字)。
通信成功后，数据会被放到DATA_PTR指向的PLC存储空间。

案例2：变频电机控制

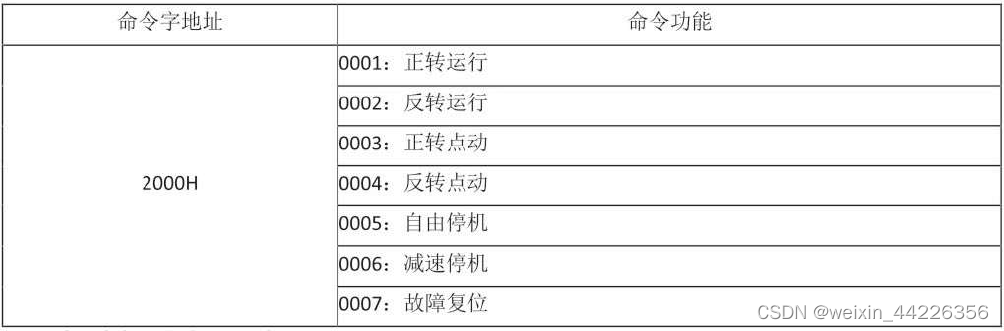

查阅变频器说明书：

现想要控制电机正转运行。
确定MODE： 是写入操作，MODE=1。
确定DATA_ADDR： 数据原地址是2000H（16进制），转换为10进制是8192。
观察发现，说明书上地址是从个位为0的整数开始的，所以地址要加1.
观察发现，变频器上的数据地址范围比较大，超过了1万，所以统一加基数40万。
综上，输入到PLC函数的数据地址是：400,000+8192+1=408,193.
确定DATA_LEN：命令信息占用1个字，所以DATA_LEN=1.
数据值 ：在DATA_PTR指向的变量里，设置命令值0001。
