Adams postprocessor用法：曲线图导出txt表格，动画导出AVI视频

1 准备

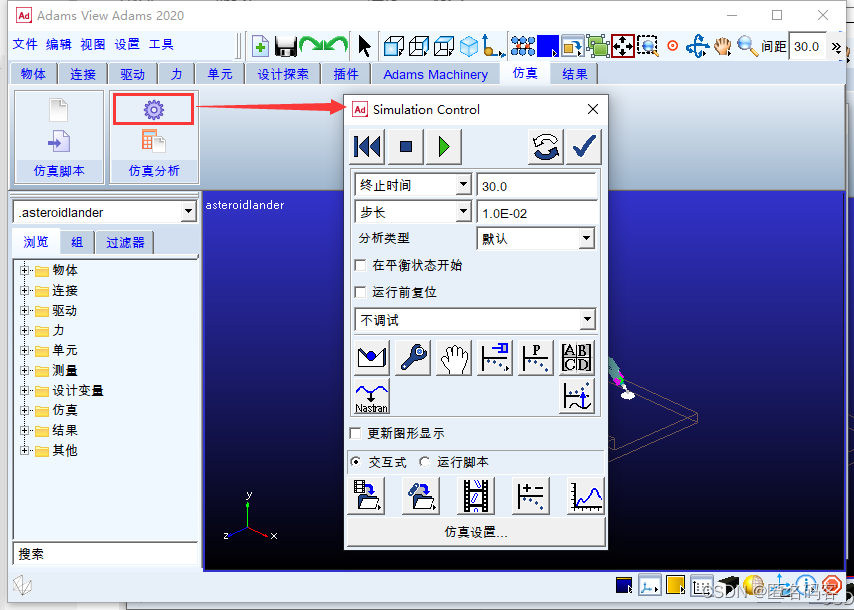

前面仿真建模就不介绍了。做后处理之前需要在Adams View里进行一次仿真：

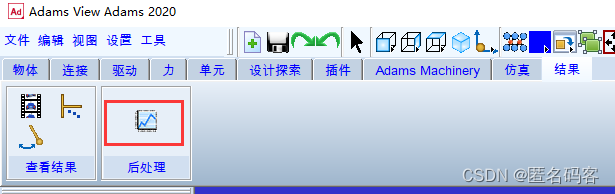

打开后处理界面：

2 曲线绘制

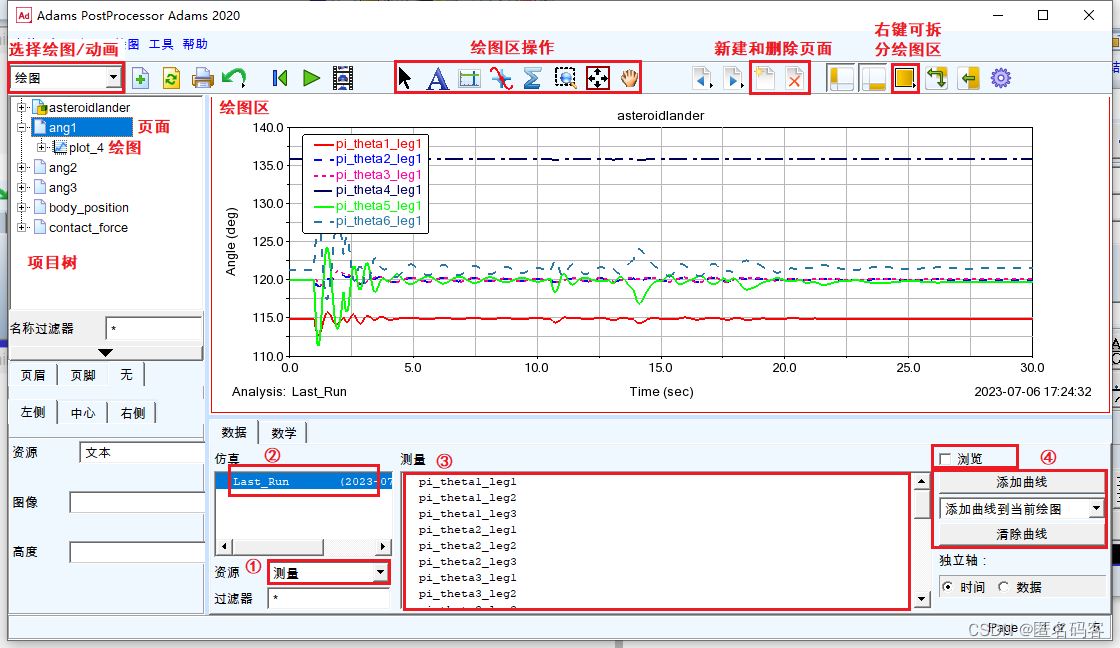

后处理界面介绍如下图，左上角下拉菜单可选择绘图还是仿真动画，这个很重要。
工具栏中间区域可以操作绘图，比如测量曲线上某点的数值，平移缩放，试试就知道了。
工具栏右边可以对左边项目树里的页面，进行新建和删除。
默认情况下，每个页面只包含一个绘图，右键工具栏右边的“页面布局”按钮，可以拆分出多个子图。

界面底下可以添加要绘制的曲线。先把“资源”选为“测量”，这样就可以把Adams View里设置的测量数据绘制出来。也可以选择“对象”，可以直接绘制某个对象的数据，不用在View里添加测量了。

然后选择“Last_Run”，表示从上次仿真结果里获取数据。

然后在右边“测量"区域选择变量。注意右边有个“浏览”复选框，选中的话就会实时刷新“测量”里选择的变量，适合快速查看曲线。不勾选的话，要点“添加曲线”才能绘制所选变量，这时候可以在同一个绘图里显示多个曲线，适合对比，出图，或导出数据。如果选错了就点“清除曲线”。

3 导出曲线

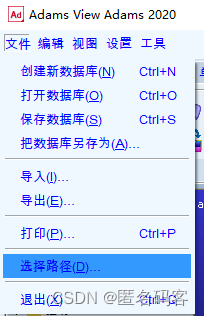

设置好曲线图，就可以导出数据了。首先要在View菜单里设置“选择路径”，这个路径就是等会导出文件的保存位置。

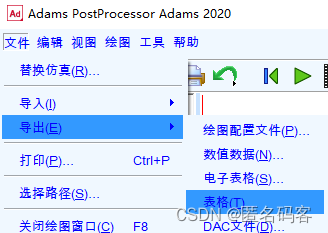

后处理界面菜单栏，文件>>导出>>表格：

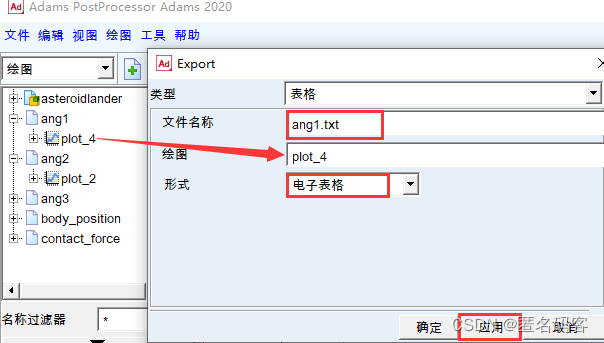

然后设置导出，根据下图：

“形式”选择电子表格。“文件名称"自己取，要加后缀.txt，不然它默认的xls格式不太好读取。最后点“确定”或“应用”都行。点“应用”的好处是可以直接修改参数然后导出第二个文件，不用重新打开窗口了。

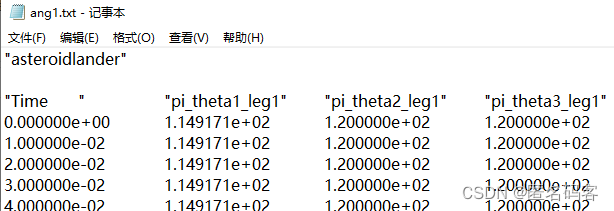

导出得到的txt文件：

在Matlab里，可以用txtread函数读取txt：

dat=textread(file,'','headerlines',3);

绘图结束之前，在View里保存一下数据库，下次就不用重新设置了：

4 动画

在后处理左上角下拉菜单，选择动画。刚开始绘图区是空的，显示No Model，需要右键加载动画：

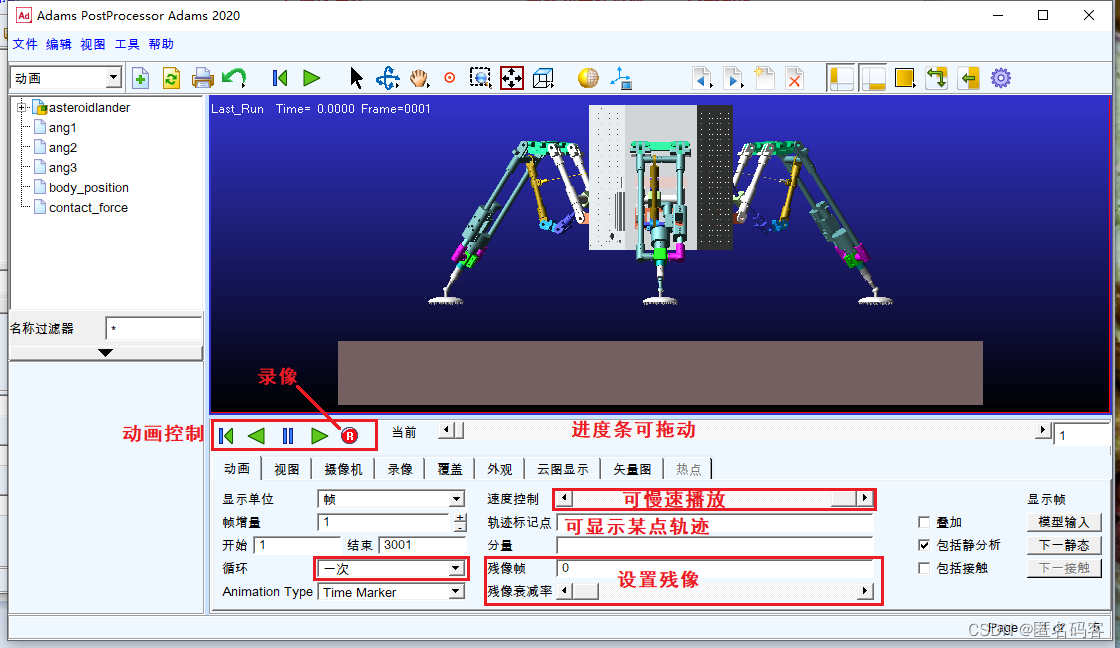

动画的设置主要在底下，参考下图。
录像的话就先回到第一帧，然后按下红色R键，播放一遍动画，再恢复R键。

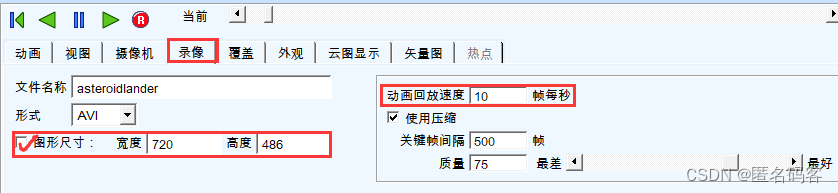

录像之前最好打开“录像”标签页，设置画面尺寸和帧率，如下图。导出的视频也是在View设置的路径里。
