ATE测试板：V93000 LB 板上MS-DPS 电源上为什么会加两电容？

在查看 V93000-LB 板原理图时，常常会看到在 MS-DPS 电源“P”与地“G”间会设计两个电容，一个容量小的电容和一个容量大的电容，这两个电容容量为多大，它们在测试中起什么作用？

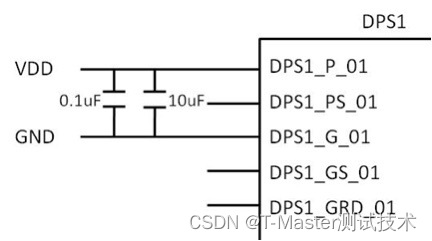

如上图所示，这是MS-DPS 电源，在电源VDD 端与地 GND 端设计了两个电容，一个容量为 10uA 电容，一个容量为0.1uA 电容，VDD 端与 DPS1-P-01连接，GND 端与 DPS1-G-01 连接。这两个电阻究竟有什么作用？

我们知道电容有以下作用：

1）大电容（10uF-100uF）滤低频。

2）小电容（0.01uF-0.1uF）滤高频。

因此，常见电路设计时会对电源端加一大、一小并联的电容，就如上图所示，来滤出直流电源中的交流成分，使直流电压变平滑。

上图中0.1uF电容在靠近芯片电源端，用于滤除芯片端的高频信号，且在电源瞬间响应不及时时，还能使电源更稳定。上图10uF电容用于滤除电路上的低频信号。所以，通过这两个电容的滤波电容的设计，能够为器件提供更稳定、平滑的电压。
