电池均衡控制管理介绍

一、电池均衡管理

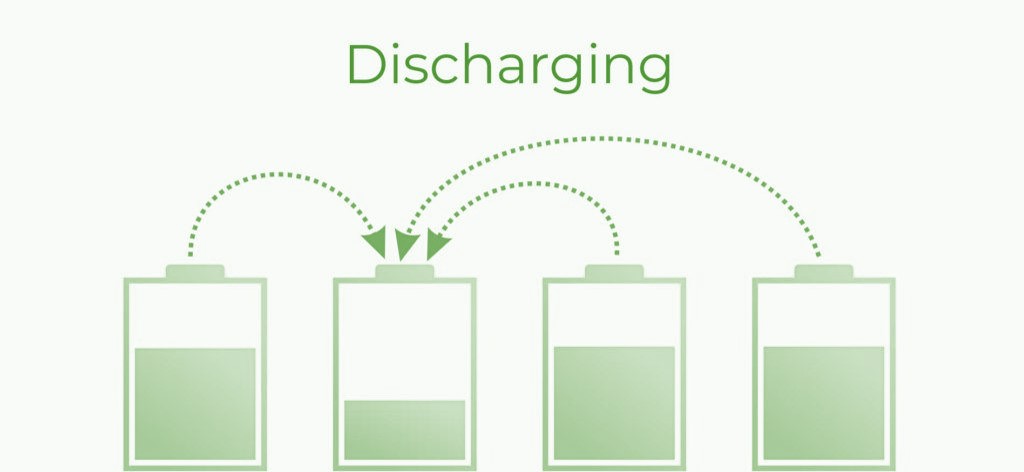

生产电芯的工艺因素或者在使用环境不一致等多种因素的影响，电池组内的各个单体电芯存在不同程度的不一致。电池的均衡控制管理，是指通过一定的措施尽可能降低电池不一致性的影响，以达到优化电池组整体性能的一致性，达到延长电池组整体寿命的效果。

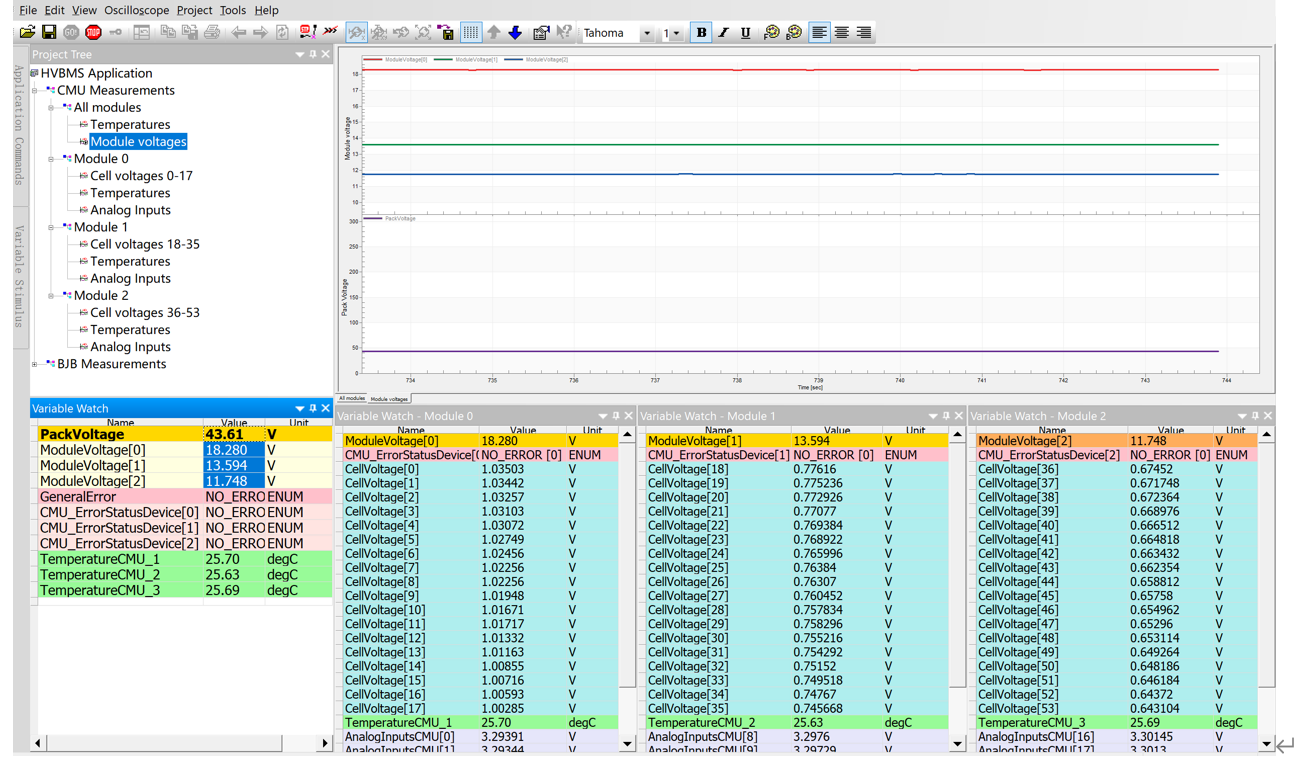

电池状态监测是的电池均衡控制管理的前提和基础，要做到较好均衡控制管理，需要能够对电池的 SoC（电池荷电状态）、SoH（电池健康状态)、SoF（电池功能状态、SoL（电池剩余寿命）状态评估等信息有精确和及时的采集。



二、均衡电路设计

电池均衡电路的作用是通过调整电池之间的电荷分布，使得每个电池的电荷状态保持在相似的水平，从而提高电池组的整体性能和寿命。

根据均衡过程能量的管理的方式不同，电池均衡的方式分为了

• "被动均衡"（耗散性均衡）：目前比较常用的电池均衡方法，外围电路易搭建，成本也相对比较低，缺点是对能量的耗散。

• "主动均衡"（非散性均衡）：相比被动均衡方案，主动均衡方式可以保证电池能耗较小，同时又能提高电池一致性，但其电路设计较为复杂，相对成本也较高。

2.1、被动均衡

耗散性的方式是通过消耗电量较高的电池电量，来保证电池组中每个电池电量相接近的一种手段，这种方式也是目前比较成熟和常用的电池均衡方法

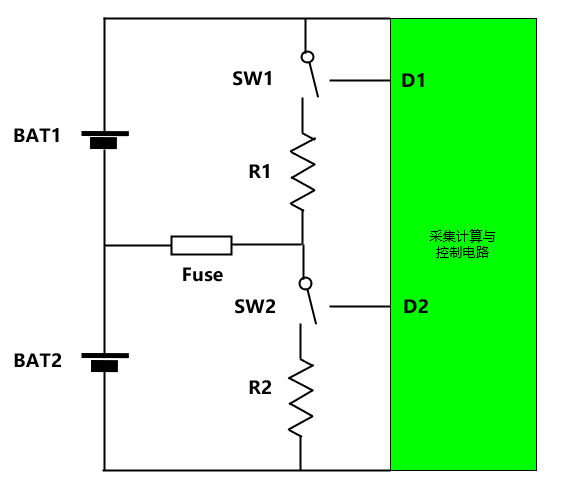

耗散性均衡电路单体电池 BAT1/2、可控电子开关 SW1/2、均衡电阻 R1/2，均衡过程当某路 BAT 单体电池的电压相对其他电池电压更高时，则会闭合该路 BAT 的电子开关，使得该路电池与均衡电阻形成闭合回路，电池部分能量耗散在均衡电阻上，通过采集计算与控制电路单元，最终使得各个单体电 BAT 的电池电压处于相对均衡的状态，为了闭合回路中的均衡电阻失效，串联保险丝 Fuse，用于短路安全保护。

对于电池的状态信息采集电路单元，目前一般以模拟前端（AFE）芯片为主，控制电路则以外围的电路实现。例如 NXP MC33772 的最大均衡电流为 300mA，由于耗散在均衡电阻上的电量，部分通过热的形式辐射出去，长时间均衡会导致均衡电阻发热，因此需要在均衡电路上添加散热措施与热管理。

2.2、主动均衡

非耗散性均衡方式是电路通过一定的控制手段，让电量较高的电池将部分电量转移到电量较低的电池，最终保证电池组电池电量一致性。

主动均衡的思路是通过储能元件间接的方式将电量过渡，在电池旁路添加储能元件，将电池的多余能量存储在储能元件中，再将这些能量传输到能量相对较少的单体电池中。由于主动均衡不依赖均衡电阻，因此均衡电流较大，一般能达到 2~5A，均衡速度更快。

根据所采用的能量转移方式的不同，主动均衡电路目前有电感能量转移的均衡方式方案及基于变压器 DCDC 变换的均衡方案。

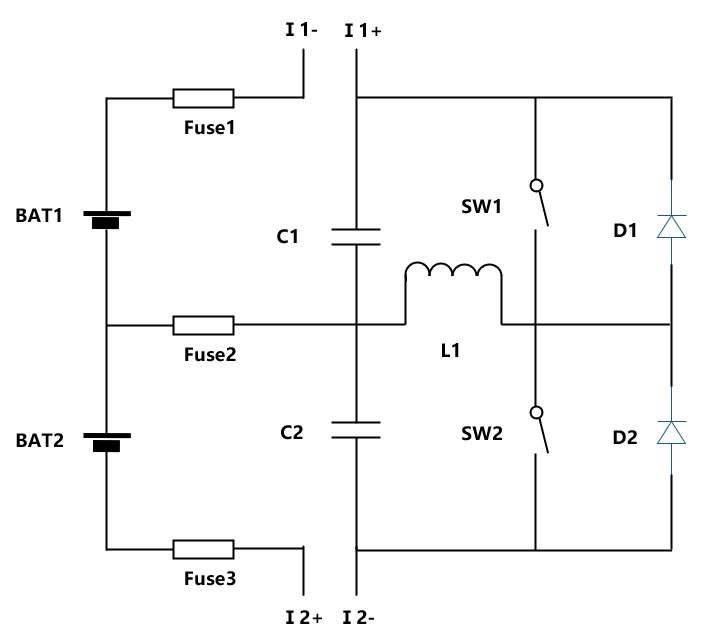

2.2.1、电感转移电量的均衡方式





假设 BAT1 电电量 < BAT2 的电量

① 将 I1+ 与 I1- 导通，BAT1 向 C1 充电

② 当 C1 电压与 BAT1 相等时，关闭 I1+ 与 I1-，闭合 SW1，C1 将向 L1 充电

③ 当 L1 充满时，再断开 SW1，闭合 SW2，L1 的电量传输给 C2

④ 最后通过控制 I2 电流实现能量的转移

恒流控制单元可以实现均衡过程电流平衡，有利于电池安全的保护，但这种方式只能在相邻电池之间进行能量转移，效率不高。

2.2.2、DCDC 转移电量的均衡方式

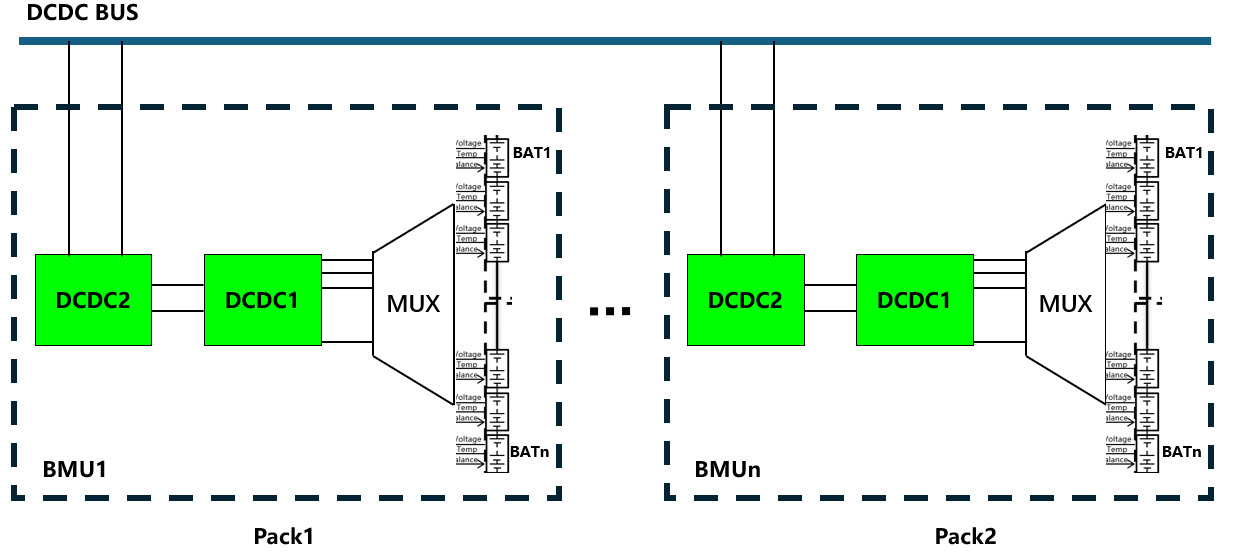

DCDC 转移电量的均衡方式，由两阶 DCDC1/2、开关列阵 MUX、DCDC BUS（供电总线）组成，DCDC1 主要以单体电芯为单位、DCDC2 则以电池组为单位。

DCDC1 用于组内单体电芯的均衡（双向恒压恒流），DCDC2 用于电池组和电池组之间均衡。相比电感转移电量的均衡方式电路，这种方式可以实现任意单体或者电池组之间的均衡，均衡效果更佳，但相对整体硬件成本也会更高。
