第7章：OFDM 信道估计与均衡（3）

接着上两节已经讲过的内容，即OFDM经过高斯白噪声信道的误码率分析（第7章：OFDM 信道估计与均衡（1））和OFDM经过多径衰落信道的误码率分析（第7章：OFDM 信道估计与均衡（2））。

本文所有代码下载地地址：123kevin456/OFDM-

第7章（3）内容如下：信道系数h的理解

当我们说高斯白噪声信道时，描述这种信道下，接收端信号的表达式是： $y=x+n$

不少同学便会觉得信道对信号的作用是加了噪声。

等到介绍衰落信道时，此时接收端信号的表达式是： $y=hx+n$

若按照上面对高斯白噪声信道的这种理解，在衰落信道中，衰落信道对信号的作用，是不仅对信号乘以了h，还加上了噪声。

所以以上的理解有问题吗？这是为什么呢？

本科在学习《通信原理》时，明确讲过信道对输入的信号影响是幅度、频率和相位，因此h是一个复数，可写成 $a+bj$ ，转化成 $A{e}^{j\theta }$ 也是可以的。

那么噪声是哪里来的呢？噪声一般考虑是接收机的热噪声。

结合《Simulation and Software Radio for Mobile Communications》的代码风格，即加噪声的过程都是在接收机中做的，便也印证了上面的解释。

图1 高斯白噪声添加的位置 回过去看高斯白噪声信道，信道本身其实没有对发送信号的幅度和相位没有起到任何作用，即 $h = 1$，更准确说是 h = 1 + 0j。

因此，不管是高斯白噪声信道还是衰落信道的噪声，在仿真过程中，都是接收机的热噪声。信道对信号的作用表现在h这个复数值上，作用在幅度和相位。

接下来关于OFDM的内容，会更新发送端插入导频，接收端采用LS（最小二乘）和MMSE（最小均方误差）的信道均衡方法。

由于我仿真的误码率曲线和理论误码率曲线一直没对上，是的，即下面的图2，有一点问题，我已苦想许久，还在分析原因，很大可能是snr与Eb/No的换算关系。

如果我想明白了，便会继续在此更新。

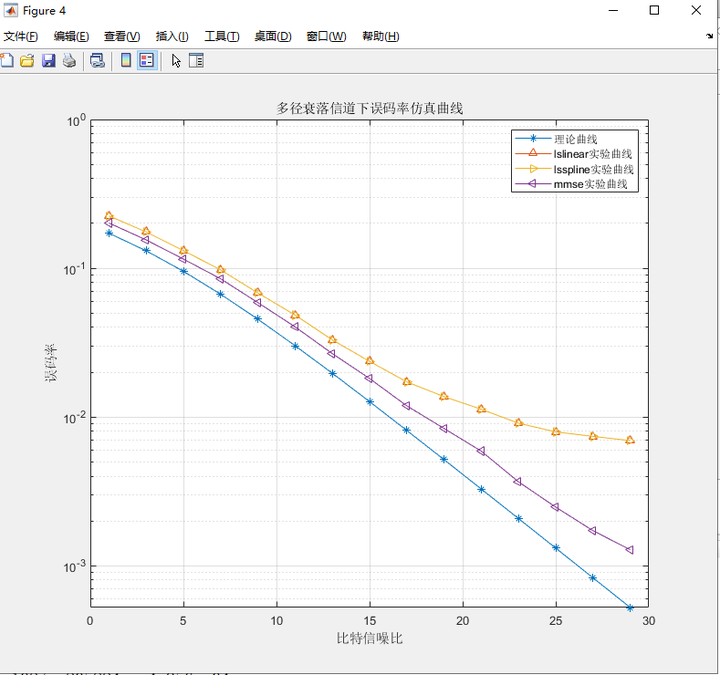

图2 插入导频时，不同均衡算法的误码率曲线图
