【ADS】在同一个symbol层次化实现理想器件和EM仿真的切换

1.需求描述

在使用ADS做电磁仿真时，得到的结果需要多次迭代去接近原理图，那么就需要反复与原理图切换进行对比。
比较直接的方法是理想器件和EM仿真分别采用一个symbol，要用哪个就把另一个禁用。
下面演示另一种层次化切换的方法。

2.实现步骤

2.1 层次结构

先看一下总的层次结构：一个cell内：
1.schematic，存放理想器件；
2.EM，存放电磁仿真snp文件；
3.symbol，二者共用一个symbol。

2.2 新建schematic

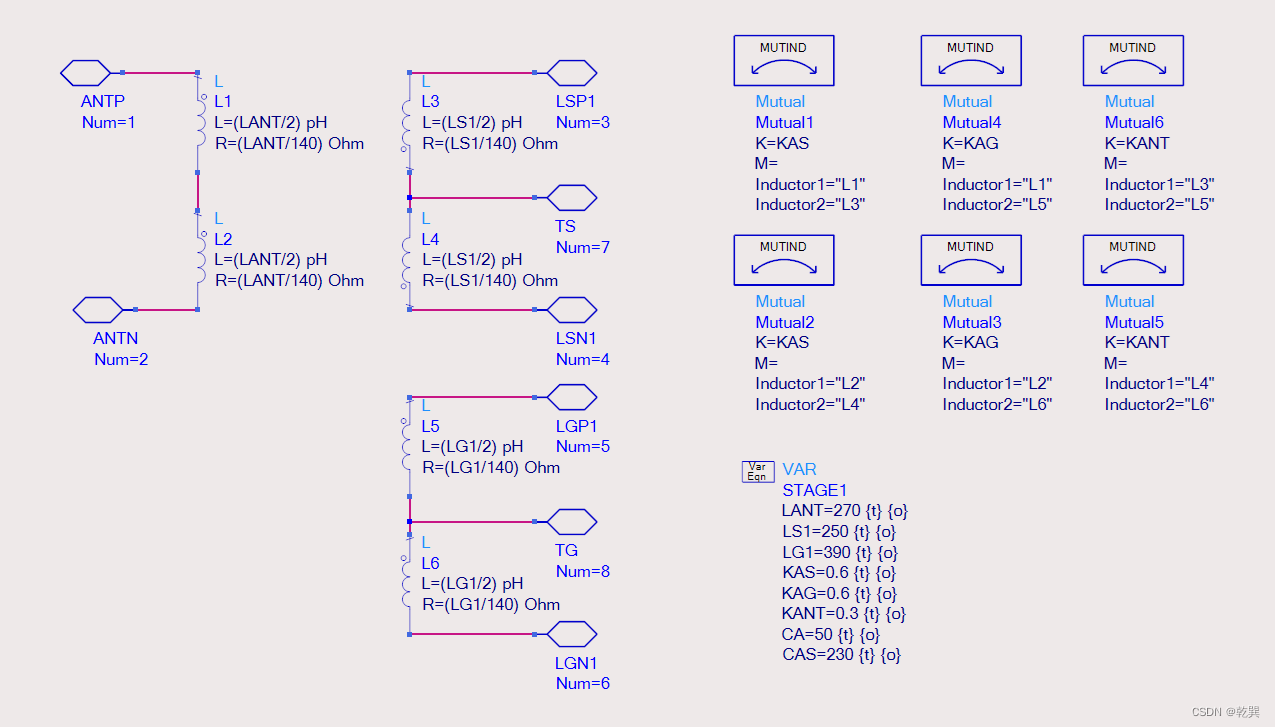

新建schematic，把理想器件放进去，设置好端口

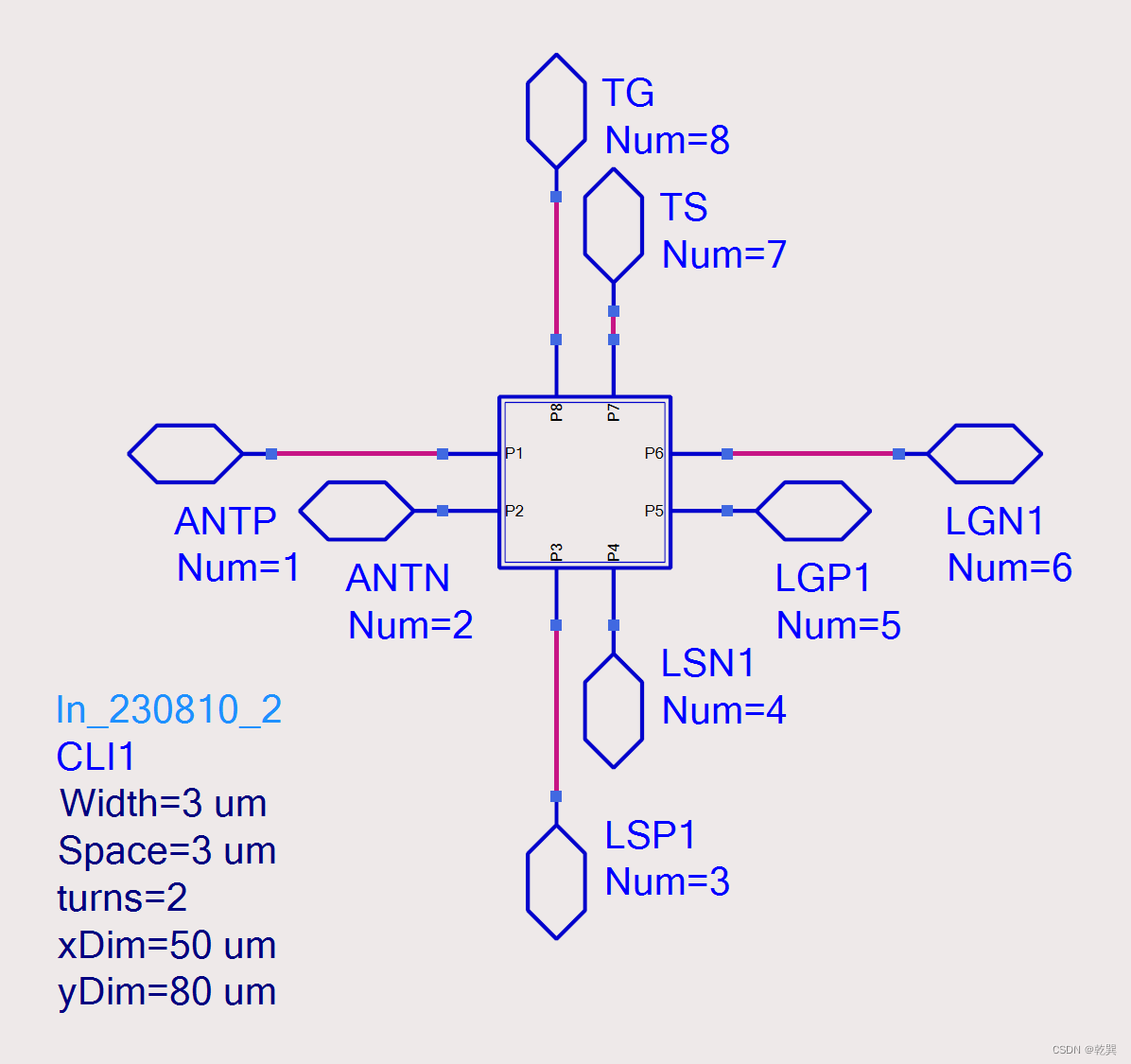

再新建一个schematic，命名为EM，把EM仿真的snp文件放进去

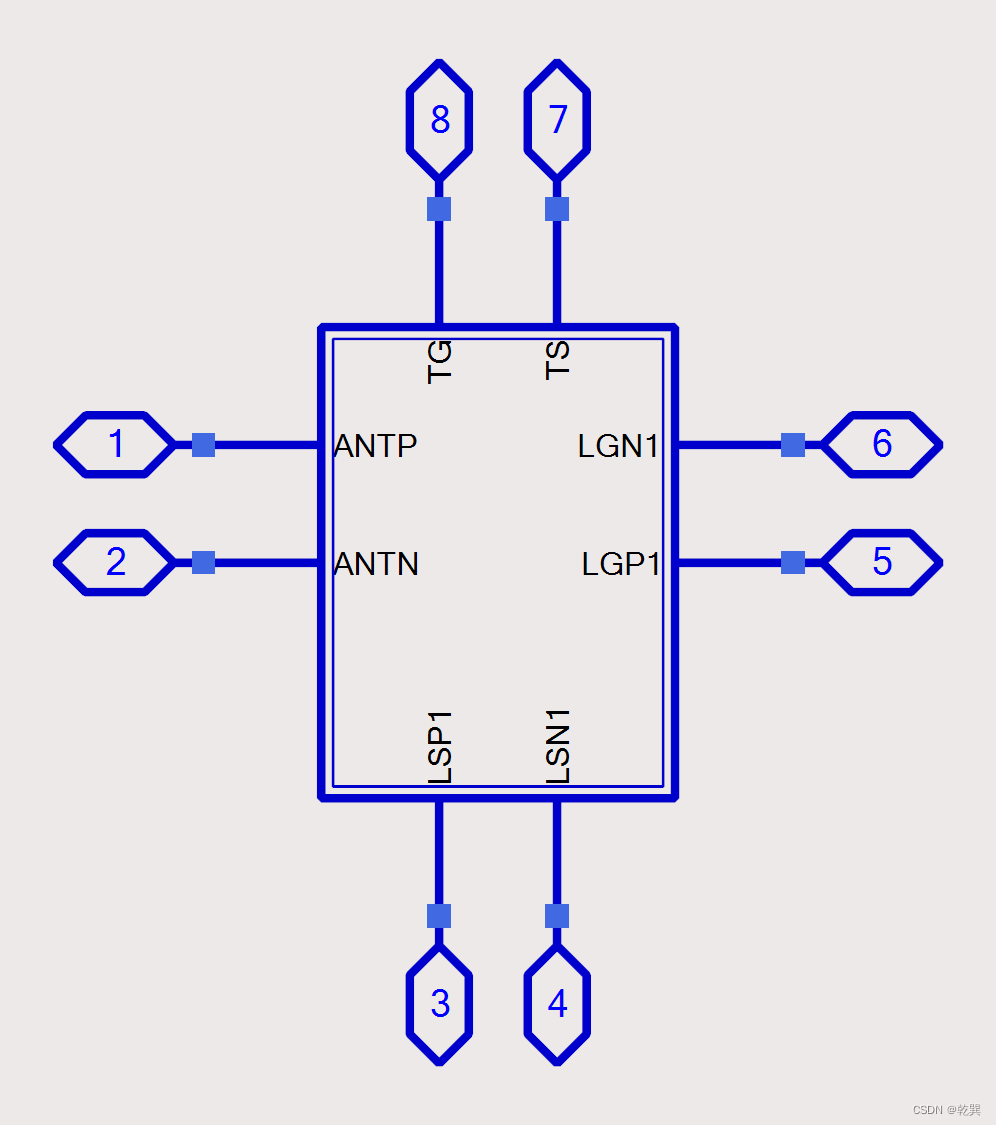

2.3 新建symbol

2.4 使用演示

以简单的电感测量为例，首先仿真schematic：

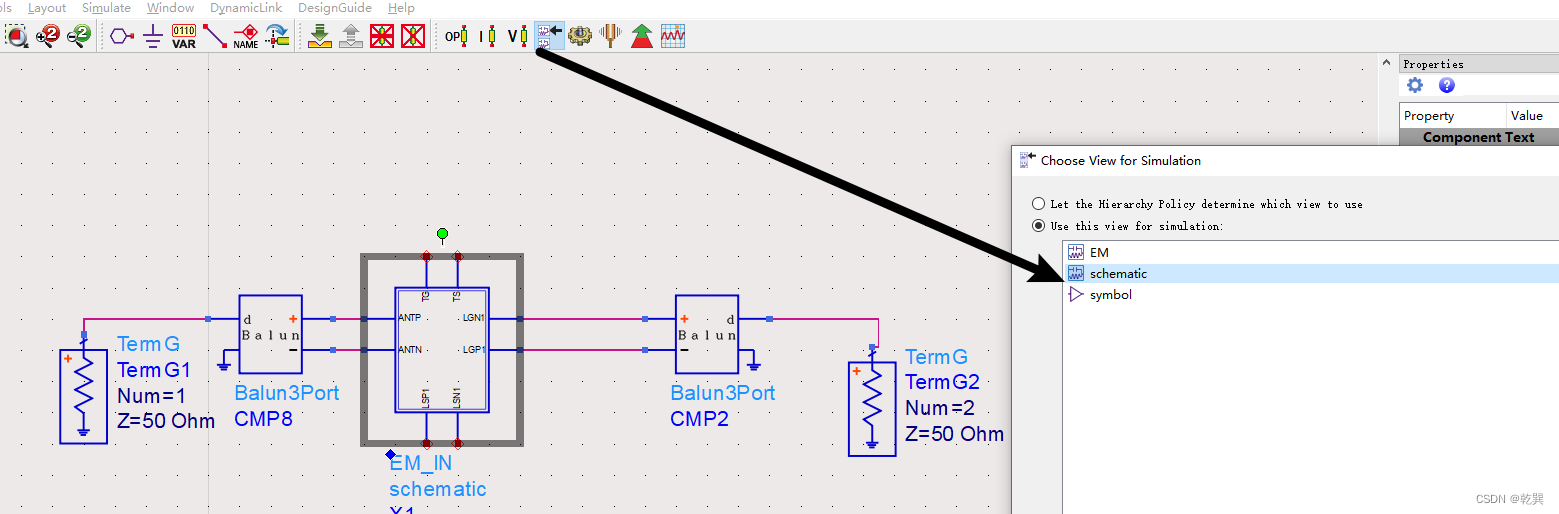

选择schematic，仿真

然后选择EM，仿真

很灵活的切换~

3.后言

前仿后仿也可以采用这种层次化的方法，在同一个symbol层次化实现前仿和后仿的切换。
