6.P4物理机实现拓扑Ping CN1- switch1 - switch2 - CN2

Ping CN1- switch1 - switch2 - CN2

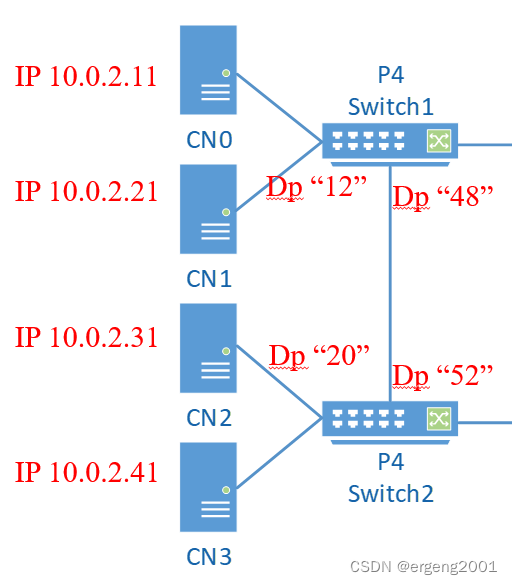

交换机物理连接

5(s1)-(s4)

9(s1)-9(s2)

13(s1)-cn0

17(s1)-cn1

5(s2)-5(s3)

9(s2)-9(s1)

13(s2)-cn2

17(s2)-cn3

开启物理机S1、S2

asic-setup.sh

开启stratum

stratum_bfrt -chassis_config_file=/etc/stratum/x86-64-accton-wedge100bf-32x-r0/chassis_config.pb.txt  -bf_switchd_cfg=/usr/local/sde/share/p4/targets/tofino/skip_p4.conf -enable_onlp=false -bf_sde_install=$SDE_INSTALL

交换机打开runtime-shell，并下发表项

s1交换机

S1开启p4-runtime：

docker run -ti -v $PWD:/tmp/ p4lang/p4runtime-sh --grpc-addr 202.197.0.140:9559 --device-id 1 --election-id 0,1 --config /tmp/p4info.txt,/tmp/device_config.pb.bin

向S1交换机下发表项：

te1 = table_entry["Ingress.ipv4_lpm"](action="send")

te1.match["hdr.ipv4.dst_addr"] = "10.0.2.31/32"

te1.action["port"]="48"

te1.insert()

te2 = table_entry["Ingress.ipv4_lpm"](action="send")

te2.match["hdr.ipv4.dst_addr"] = "10.0.2.21/32"

te2.action["port"]="12"

te2.insert()

s2交换机

docker run -ti -v $PWD:/tmp/ p4lang/p4runtime-sh --grpc-addr 202.197.0.150:9559 --device-id 1 --election-id 0,1 --config /tmp/p4info.txt,/tmp/device_config.pb.bin

te1 = table_entry["Ingress.ipv4_lpm"](action="send")

te1.match["hdr.ipv4.dst_addr"] = "10.0.2.31/32"

te1.action["port"]="20"

te1.insert()

te2 = table_entry["Ingress.ipv4_lpm"](action="send")

te2.match["hdr.ipv4.dst_addr"] = "10.0.2.21/32"

te2.action["port"]="52"

te2.insert()

测试CN1 ping CN2

首次进入CN2时，IP还是10.0.1.31，IP网段不正确。【经过本次调整后，通过该程序可直接ping成功！】

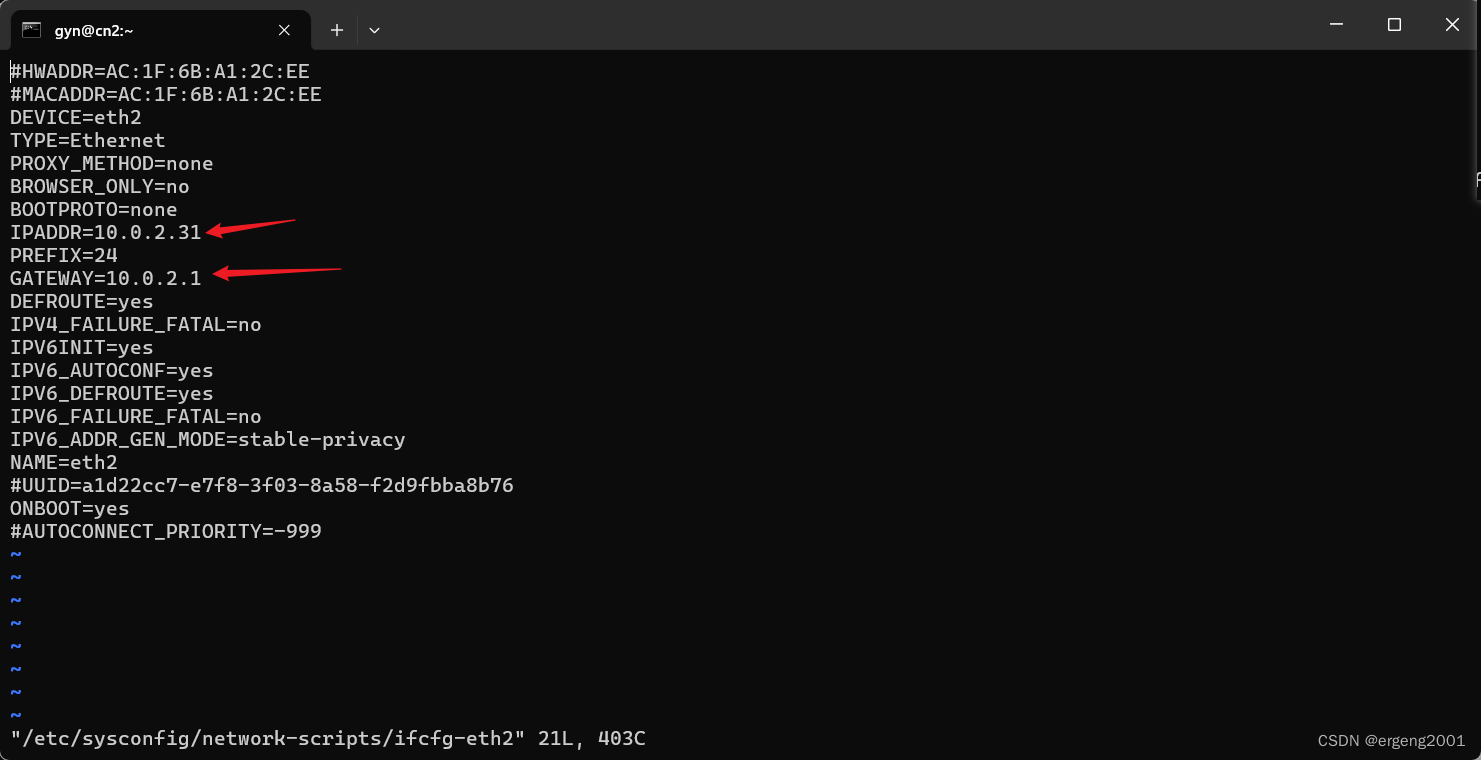

进入 sudo vim /etc/sysconfig/network-scripts/ifcfg-eth2 修改相应的网络卡

linux 修改网卡eth0的ip地址_修改eth0的ip地址-CSDN博客

再分别在CN1和CN2中加入对方的arp

[hxy@cn1 ~]$ sudo arp -s 10.0.2.31 e8:eb:d3:a7:2c:af

[hxy@cn1 ~]$ arp -a 10.0.2.31

? (10.0.2.31) at e8:eb:d3:a7:2c:af [ether] PERM on eth2

[gyn@cn2 ~]$ sudo arp -s 10.0.2.21 e8:eb:d3:a7:29:af

[gyn@cn2 ~]$ arp -a 10.0.2.21

? (10.0.2.21) at e8:eb:d3:a7:29:af [ether] PERM on eth2

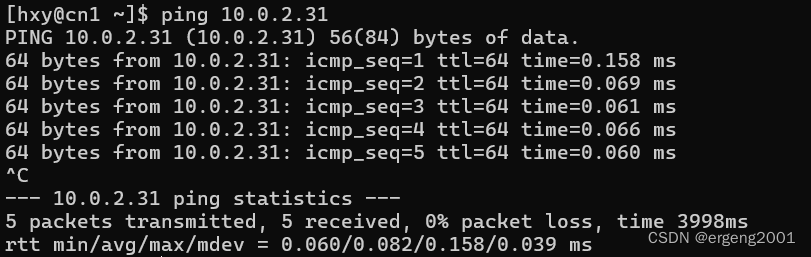

测试CN1 ping CN2  成功！

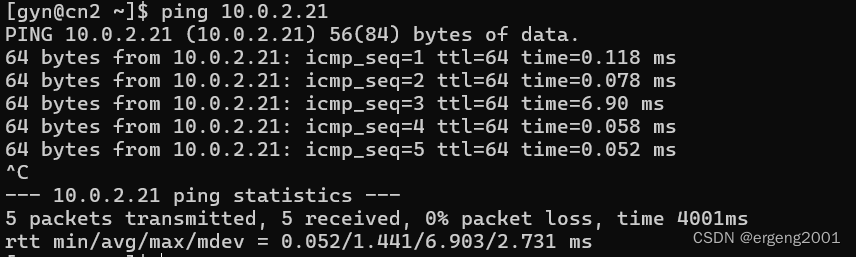

测试CN2 ping CN1  成功！
