PCIE结构拓扑（RC、EP、SWITCH）介绍

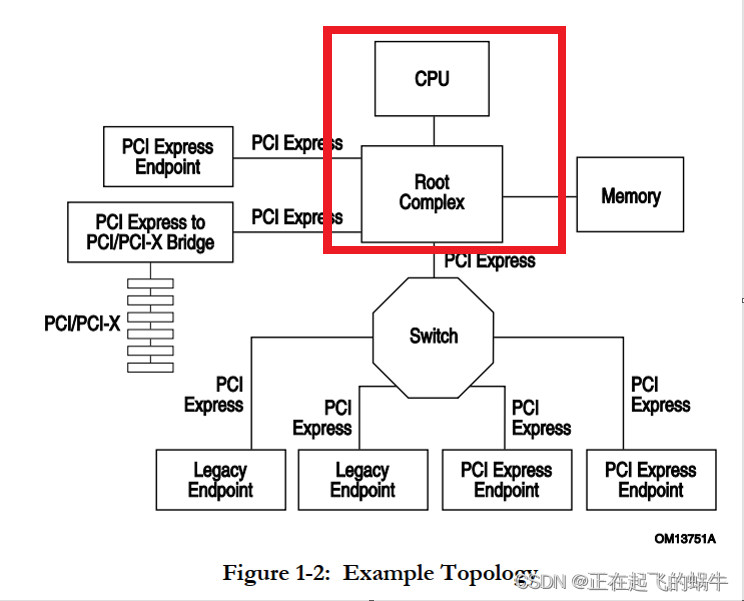

1、PCIE典型结构拓扑

(1)个人理解：红色方框部分一般是在芯片内部集成，对外可提供多个PCIE接口；
(2)芯片提供的PCIE接口，可以接EP设备、PCI桥、Switch设备；

2、RC（Root Complex）

个人理解：RC在功能上和Switch几乎一样，都是用于将一个PCIE接口拓展成多个PCIE接口，区别是RC集成在芯片内部，并且还会连接内存，类似PCI总线的根桥；

3、EP（Endpoint）

EP就是终端设备，没有转发数据的功能；

4、Switch

(1)Switch用于拓展PCIE接口。PCIE是串行接口，所以一个PCIE接口只能接一个PCIE设备，想要多接几个PCIE设备就需要用到Switch设备，起到数据转发的作用；

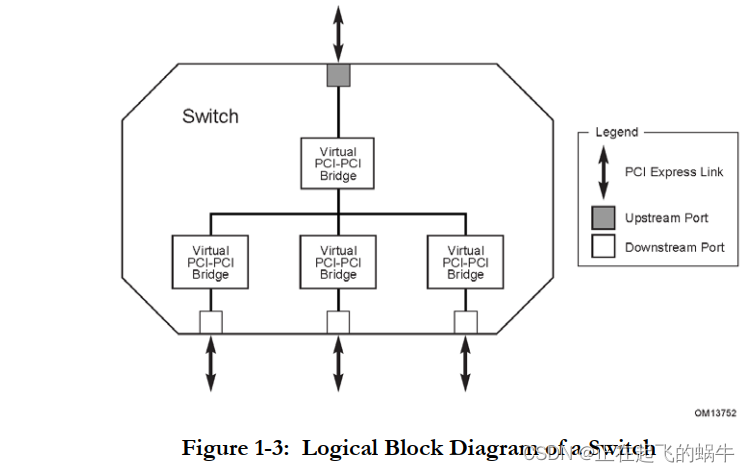

(2)Switch的内部结构可以看做由PCI桥组成；
(3)在Switch中，每个端口对应的PCIE设备号是写死的；
(4)Switch设备会记录下游PCIE端口连接设备分配到的PCIE地址，在接收到TLP包时，通过比较目的地址和下游设备的地址，来觉得是否转发以及转发到哪个PCIE端口；
