开发环境

IDE:CCS 12.3.0.00005
例程获取来源:controlSuite

使用感觉

觉得官方的例程有点抽象，用了全局变量做句柄来被2个CPU都访问

IPC通信协议

寄存器描述

在这里插入图片描述

事件有关

支持通过中断和寄存器轮询进行基于事件的通信。

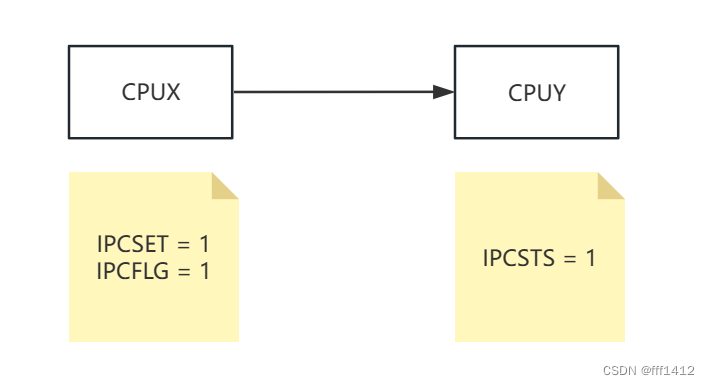

发送

CPUx可以通过写入其IPCSET寄存器的32位中的任何一位来引发IPC事件。这将在CPUx-IPCFLG寄存器和CPUy-IPCSTS寄存器中设置相应的位。
在这里插入图片描述

响应

CPUy可以通过在其IPCACK寄存器中设置适当的位来发出对事件的响应信号。这将清除CPUx-IPCFLG寄存器和CPUy-IPCSTS寄存器中的相应位。

取消

如果CPUx需要取消事件，它可以在IPCCLR寄存器中设置适当的位。这与CPUy写入IPCACK具有相同的效果。

触发远程中断

0–3（通过IPCSET[3:0]设置）激发远程CPU的中断。远程CPU必须正确配置其ePIE模块才能接收IPC中断。标志4–31（通过IPCSET[31:4]设置）不会产生中断。可以同时设置、确认和清除多个标志。

数据有关

命令寄存器支持发送多条不同的信息。它们被命名为COM、ADDR、DATA和REPLY，只是为了方便起见，并且可以保存应用程序需要的任何数据。

发送

CPUx可以将数据写入其IPCSENDCOM、IPCSENDADDR和IPCSENDDATA寄存器。

接收

CPUy在其IPCRECVCOM、IPCRECVADDR和IPCRECVDATA寄存器中接收这些。

响应

CPUy可以通过写入其IPCLOCALLREPLY寄存器来进行响应。CPUx在其IPCREMOTEREPLY寄存器中接收此数据

IPC BOOT

有一对类似命令的寄存器，可用于引导时IPC或任何其他方便的用途——IPCBOOTMODE和IPCBOOTSTS。两个CPU都可以读取这些寄存器。CPUx只能写入IPCBOOTMODE，CPUy只能写入IPCBOOTSTS。

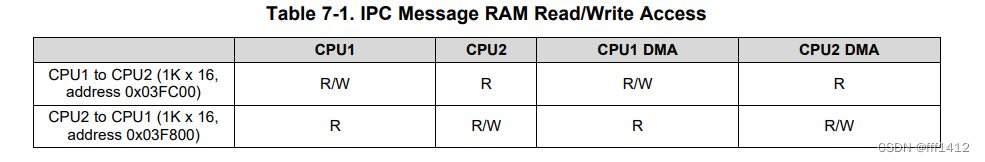

共享存储器

有两个共享存储器，用于在CPU之间传递大量数据。每个CPU具有用于发送数据的可写存储器和用于接收数据的只读存储器。
在这里插入图片描述

使用示例

以下是如何将这些功能结合使用的示例。CPUx需要来自CPUy的LS RAM的一些数据。数据位于CPUy地址0x9400，长度为0x80 16位字。该协议可以这样实现：

CPUx将0x1写入IPCSENDCOM，在软件中定义为“从地址复制数据”。它将地址（0x9400）写入IPCSENDADDR，将数据长度（0x80）写入IPCSENDDATA。
CPUx写入IPCSET[3]和IPCSET[16]。这里，IPC标志3被配置为发送中断，并且IPCSET[16]在软件中被定义为指示传入命令。CPUx开始轮询IPCFLG[3]是否变低。
CPUy接收中断。在中断处理程序中，它检查IPCSTS，发现标志16已设置，并运行命令处理器。
CPUy从IPCRECVCOM读取命令（0x1），从IPCRECVADDR读取地址（0x9400），从IPC RECVDATA读取数据长度（0x80）。CPUy然后从偏移0x210开始将LS RAM数据复制到其可写共享存储器中的空白空间。
CPUy将共享内存地址（0x210）写入其IPCLOCALREPLY寄存器。然后，它写入IPCACK[16]和IPCACK[3]以清除标志并指示命令完成。CPUy的工作完成了。
CPUx看到IPCFLG[3]变低。它读取IPCREMOTEREPLY以获得复制数据的共享内存偏移量（0x210）

官方F2837xD_IPC_Driver.c分析

描述:
28x API函数，两个CPU都可以用。IPC功能需要使用CPU1至CPU2和CPU2到CPU1 MSG RAM存储圆环缓冲区和索引。命令可以在单个命令上按顺序排队IPC中断通道。对于那些没有可以使用相互依赖的多个IPC中断通道。

此文件中的驱动程序功能仅作为用于应用程序开发的示例函数。由于这些功能的性质以及函数调用，该代码无法效率最大化。

NOTE:
两个CPU都使用此源代码。即CPU1和CPU2 core使用此代码。
活动的调试CPU将被称为本地CPU。
在CPU1中使用此源代码时，术语“local” 术语“remote”CPU将是指CPU2。
在CPU2中使用此源代码时，术语“local” 术语“remote”CPU将是指CPU1。
函数名称中的缩写LtoR和RtoL表示分别从本地到远程和从远程到本地。

结构体变量

tIpcController

typedef struct
{
    //! The address of the PutBuffer IPC message (in MSGRAM)
    tIpcMessage *psPutBuffer;

    //! The IPC INT flag to set when sending messages
    //! for this IPC controller instance.
    uint32_t ulPutFlag;

   //! The address of the PutBuffer Write index (in MSGRAM)
    uint16_t *pusPutWriteIndex;

    //! The address of the PutBuffer Read index (in MSGRAM)
    uint16_t *pusPutReadIndex;

    //! The address of the GetBuffer IPC message(in MSGRAM)
    tIpcMessage *psGetBuffer;

    //! The address of the GetBuffer Write Index (in MSGRAM)
    uint16_t *pusGetWriteIndex;

    //! The address of the GetBuffer Read Index (in MSGRAM)
    uint16_t *pusGetReadIndex;

} tIpcController;

tIpcMessage

brief:
给IPC消息定义的结构。这些字段由IPC驱动程序，用于确定处理器之间传递的数。虽然它们有一个指定的应用场景，但也可以使用一般用于在处理器之间传递32位数据字。

typedef struct
{
    //! The command passed between processor systems.
    uint32_t ulcommand;

    //! The receiving processor address the command is requesting action on.
    uint32_t uladdress;

    //! A 32-bit variable, the usage of which is determined by ulcommand.
    //! The most common usage is to pass length requirements
    //! with the upper 16-bits storing a Response Flag for read commands.
    uint32_t uldataw1;

    //! A 32-bit variable, the usage of which is determined by ulcommand.
    //! For block transfers, this variable is generally the address in
    //! shared memory used to pass data between processors.
    uint32_t uldataw2;

} tIpcMessage;

函数(看懂这些就明白是咋回事了)

IPCInitialize

void IPCInitialize (volatile tIpcController *psController, uint16_t usCPU2IpcInterrupt, uint16_t usCPU1IpcInterrupt)
brief:
初始化Ipc控制结构体,也就是tIpcController
parameter:

psController :指向结构体变量tIpcController指针`
usCPU2IpcInterrupt 当前tIpcController对于CPU2指定的中断号,可以使用以下参数:IPC_INT0, IPC_INT1, IPC_INT2, IPC_INT3.
usCPU1IpcInterrupt当前tIpcController对于CPU1指定的中断号,可以使用以下参数:IPC_INT0, IPC_INT1, IPC_INT2, IPC_INT3.(只有4个中断)

此函数使用循环缓冲区(循环缓冲区用来存放发送的命令,例程里只有4个)初始化IPC驱动程序控制器以及IPC中断对的索引地址。
note: 如果中断当前正由tIpcController实例使用，该特定中断不应与第二个tIpcController instance绑定。

return:
void
Example:

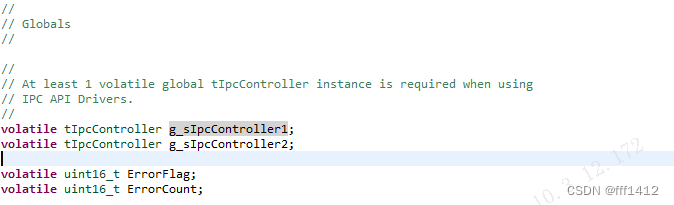

volatile tIpcController g_sIpcController1;
IPCInitialize (&g_sIpcController1, IPC_INT0, IPC_INT0);
IPCInitialize (&g_sIpcController2, IPC_INT1, IPC_INT1);

函数

//
// Global Circular Buffer Definitions
//
tIpcMessage g_asIPCCPU1toCPU2Buffers[NUM_IPC_INTERRUPTS][IPC_BUFFER_SIZE];
tIpcMessage g_asIPCCPU2toCPU1Buffers[NUM_IPC_INTERRUPTS][IPC_BUFFER_SIZE];

//
// Global Circular Buffer Index Definitions
//
uint16_t g_usPutWriteIndexes[NUM_IPC_INTERRUPTS];
uint16_t g_usPutReadIndexes[NUM_IPC_INTERRUPTS];
uint16_t g_usGetWriteIndexes[NUM_IPC_INTERRUPTS];
uint16_t g_usGetReadIndexes[NUM_IPC_INTERRUPTS];
//*****************************************************************************
//
//! Initializes System IPC driver controller
//!
//! \param psController specifies the address of a \e tIpcController instance
//! used to store information about the "Put" and "Get" circular buffers and
//! their respective indexes.
//! \param usCPU2IpcInterrupt specifies the CPU2 IPC interrupt number used by
//! psController.
//! \param usCPU1IpcInterrupt specifies the CPU1 IPC interrupt number used by
//! psController.
//!
//! This function initializes the IPC driver controller with circular buffer
//! and index addresses for an IPC interrupt pair. The
//! \e usCPU2IpcInterrupt and \e usCPU1IpcInterrupt parameters can be one of
//! the following values:
//! \b IPC_INT0, \b IPC_INT1, \b IPC_INT2, \b IPC_INT3.
//!
//! \note If an interrupt is currently in use by an \e tIpcController instance,
//! that particular interrupt should not be tied to a second \e tIpcController
//! instance.
//!
//! \note For a particular usCPU2IpcInterrupt - usCPU1IpcInterrupt pair, there
//! must be an instance of tIpcController defined and initialized on both the
//! CPU1 and CPU2 systems.
//!
//! \return None.
//
//*****************************************************************************
void

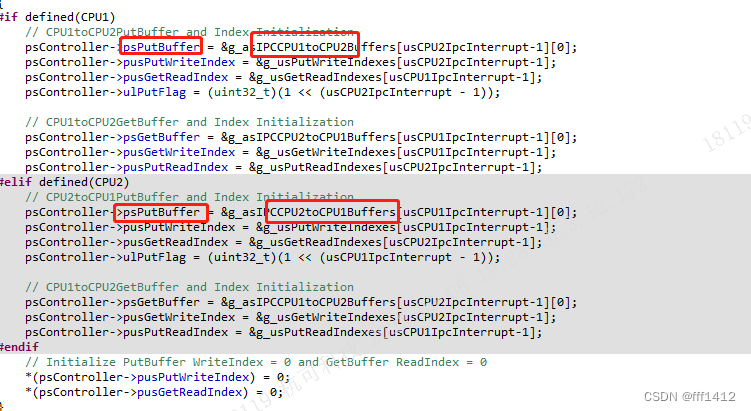

IPCInitialize (volatile tIpcController *psController,
               uint16_t usCPU2IpcInterrupt, uint16_t usCPU1IpcInterrupt)
{
#if defined(CPU1)
    // CPU1toCPU2PutBuffer and Index Initialization
    psController->psPutBuffer = &g_asIPCCPU1toCPU2Buffers[usCPU2IpcInterrupt-1][0];
    psController->pusPutWriteIndex = &g_usPutWriteIndexes[usCPU2IpcInterrupt-1];
    psController->pusGetReadIndex = &g_usGetReadIndexes[usCPU1IpcInterrupt-1];
    psController->ulPutFlag = (uint32_t)(1 << (usCPU2IpcInterrupt - 1));

    // CPU1toCPU2GetBuffer and Index Initialization
    psController->psGetBuffer = &g_asIPCCPU2toCPU1Buffers[usCPU1IpcInterrupt-1][0];
    psController->pusGetWriteIndex = &g_usGetWriteIndexes[usCPU1IpcInterrupt-1];
    psController->pusPutReadIndex = &g_usPutReadIndexes[usCPU2IpcInterrupt-1];
#elif defined(CPU2)
    // CPU2toCPU1PutBuffer and Index Initialization
    psController->psPutBuffer = &g_asIPCCPU2toCPU1Buffers[usCPU1IpcInterrupt-1][0];
    psController->pusPutWriteIndex = &g_usPutWriteIndexes[usCPU1IpcInterrupt-1];
    psController->pusGetReadIndex = &g_usGetReadIndexes[usCPU2IpcInterrupt-1];
    psController->ulPutFlag = (uint32_t)(1 << (usCPU1IpcInterrupt - 1));

    // CPU1toCPU2GetBuffer and Index Initialization
    psController->psGetBuffer = &g_asIPCCPU1toCPU2Buffers[usCPU2IpcInterrupt-1][0];
    psController->pusGetWriteIndex = &g_usGetWriteIndexes[usCPU2IpcInterrupt-1];
    psController->pusPutReadIndex = &g_usPutReadIndexes[usCPU1IpcInterrupt-1];
#endif
    // Initialize PutBuffer WriteIndex = 0 and GetBuffer ReadIndex = 0
    *(psController->pusPutWriteIndex) = 0;
    *(psController->pusGetReadIndex) = 0;
}

IpcPut

uint16_t IpcPut (volatile tIpcController *psController, tIpcMessage *psMessage, uint16_t bBlock)

brief:
将消息写入PutBuffer
parameter:

psController指定用于存储有关“Put”和“Get”循环缓冲区及其各自索引的信息的tIpcController实例的地址。
psMessage 指定了哪个地址要写入
bBlock 是否阻塞 1阻塞 0不阻塞

return:
STATUS_FAIL if PutBuffer is full
STATUS_PASS Put successfully
Example:

status = IpcPut (psController, &sMessage, bBlock);

函数

uint16_t
IpcPut (volatile tIpcController *psController, tIpcMessage *psMessage,
        uint16_t bBlock)
{
    uint16_t writeIndex;
    uint16_t readIndex;
    uint16_t returnStatus = STATUS_PASS;

    writeIndex = *(psController->pusPutWriteIndex);
    readIndex = *(psController->pusPutReadIndex);

    //
    // Wait until Put Buffer slot is free
    //
    while (((writeIndex + 1) & MAX_BUFFER_INDEX) == readIndex)
    {
        //
        // If designated as a "Blocking" function, and Put buffer is full,
        // return immediately with fail status.
        //
        if (!bBlock)
        {
            returnStatus = STATUS_FAIL;
            break;
        }

        readIndex = *(psController->pusPutReadIndex);
    }

    if (returnStatus != STATUS_FAIL)
    {
        //
        // When slot is free, Write Message to PutBuffer, update PutWriteIndex,
        // and set the CPU IPC INT Flag
        //
        psController->psPutBuffer[writeIndex] = *psMessage;

        writeIndex = (writeIndex + 1) & MAX_BUFFER_INDEX;
        *(psController->pusPutWriteIndex) = writeIndex;

        IpcRegs.IPCSET.all |= psController->ulPutFlag;
    }

    return returnStatus;
}

IpcGet

uint16_t IpcGet (volatile tIpcController *psController, tIpcMessage *psMessage, uint16_t bBlock)
brief:
从GetBuffer中获取消息
parameter:

psController指定用于存储有关“Put”和“Get”循环缓冲区及其各自索引的信息的tIpcController实例的地址。
psMessage 指定了哪个地址要读取
bBlock 是否阻塞 1阻塞 0不阻塞参数选择ENABLE_BLOCKING DISABLE_BLOCKING

return:
STATUS_PASS GetBuffer为空
STATUS_FAIL Get成功
Example:

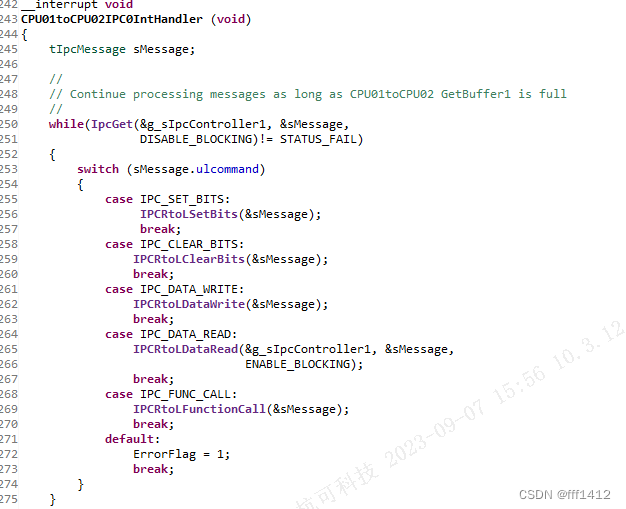

    while(IpcGet(&g_sIpcController1, &sMessage,
                 DISABLE_BLOCKING) != STATUS_FAIL)
    {
        switch (sMessage.ulcommand)
        {
            case IPC_DATA_WRITE:
                IPCRtoLDataWrite(&sMessage);
                break;
            default:
                ErrorFlag = 1;
                break;
        }
    }

函数

uint16_t
IpcGet (volatile tIpcController *psController, tIpcMessage *psMessage,
        uint16_t bBlock)
{
    uint16_t writeIndex;
    uint16_t readIndex;
    uint16_t returnStatus = STATUS_PASS;

    writeIndex = *(psController->pusGetWriteIndex);
    readIndex = *(psController->pusGetReadIndex);

    //
    // Loop while GetBuffer is empty
    //
    while (writeIndex == readIndex)
    {
        //
        // If designated as a "Blocking" function, and Get buffer is empty,
        // return immediately with fail status.
        //
        if (!bBlock)
        {
            returnStatus = STATUS_FAIL;
            break;
        }

        writeIndex = *(psController->pusGetWriteIndex);
    }

    if (returnStatus != STATUS_FAIL)
    {
        //
        // If there is a message in GetBuffer, Read Message and update
        // the ReadIndex
        //
        *psMessage = psController->psGetBuffer[readIndex];

        readIndex = (readIndex + 1) & MAX_BUFFER_INDEX;
        *(psController->pusGetReadIndex) = readIndex;
    }

    return returnStatus;
}

IPCLtoRDataWrite

uint16_t IPCLtoRDataWrite(volatile tIpcController *psController, uint32_t ulAddress, uint32_t ulData, uint16_t usLength, uint16_t bBlock, uint32_t ulResponseFlag)
brief:
将16/32位数据字写入远程CPU的RAM
parameter:

*psController指定用于存储有关“Put”和“Get”循环缓冲区及其各自索引的信息的tIpcController实例的地址。
ulAddress指定要写入的远程cpu地址
ulData指定要写入的16/32位字。对于16位字，主系统将只考虑ulData的较低的16位。
usLength: 是要写入的字的长度（1=16位，2=32位）
bBlock 指定是否允许函数进行阻塞，直到PutBuffer有一个插槽（1=等待插槽空闲，0=如果没有插槽则使用STATUS_FAIL退出）。
ulResponseFlag 用于仅当响应IPCMtoCDataRead（）调用此函数时，将ulResponceFlag传递回远程cpu。否则，请设置为0。

return:
status of command ( STATUS_PASS =success, STATUS_FAIL = error because PutBuffer was full, command was not sent)

Example:
此函数将允许本地CPU系统通过ulData变量将16/32位字写入远程CPU系统上的地址。usLength参数可以是以下值之一：IPC_LENGTH_16BITS或IPC_LENGTH_32_BITS。
bBlock参数可以是以下值之一： ENABLE_BLOCKING或DISABLE_BLOCKING。
ulResponseFlag参数可以是标志 IPC_FLAG16- IPC-FLAG31或 NO_FLAG中的任何一个。

//

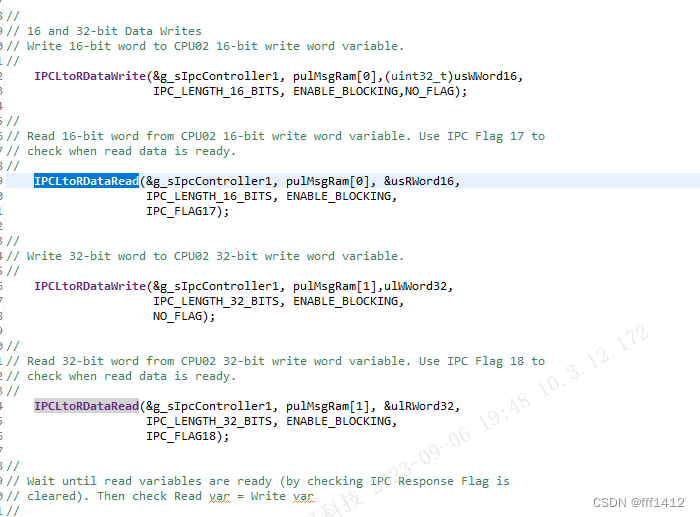

// 16 and 32-bit Data Writes
// Write 16-bit word to CPU02 16-bit write word variable.
//
    IPCLtoRDataWrite(&g_sIpcController1, pulMsgRam[0],(uint32_t)usWWord16,
                     IPC_LENGTH_16_BITS, ENABLE_BLOCKING,NO_FLAG);

函数

uint16_t
IPCLtoRDataWrite(volatile tIpcController *psController, uint32_t ulAddress,
                 uint32_t ulData, uint16_t usLength, uint16_t bBlock,
                 uint32_t ulResponseFlag)
{
    uint16_t status;
    tIpcMessage sMessage;

    //
    // Set up write command, address, dataw1 = ResponseFlag | word length,
    // dataw2 = data to write
    //
    sMessage.ulcommand = IPC_DATA_WRITE;
    sMessage.uladdress = ulAddress;
    sMessage.uldataw1 = ulResponseFlag |(uint32_t)usLength;
    sMessage.uldataw2 = ulData;

    //
    // Put Message into PutBuffer and set IPC INT flag
    //
    status = IpcPut (psController, &sMessage, bBlock);
    return status;
}

IPCLtoRDataRead

uint16_t IPCLtoRDataRead (volatile tIpcController *psController, uint32_t ulAddress,void *pvData, uint16_t usLength, uint16_t bBlock, uint32_t ulResponseFlag)
brief:
发送一个指令去读取远端CPU的16 bit or 32 bit的数据
此功能将允许本地CPU系统向远程CPU系统发送16/32位数据读取命令，并设置ResponseFlag以跟踪读取状态。
parameter:

psController psController指定用于存储有关“Put”和“Get”循环缓冲区及其各自索引的信息的tIpcController实例的地址。 `
ulAddress 要读取的远端CPU地址`
pvData 是一个指针,可以读取16/32长度的地址 `
usLength usLength指定16位或32位读取（1=16位，2=32位）参数选择IPC_LENGTH_16_BITS / IPC_LENGTH_32_BITS
bBlock 指定是否允许函数进行阻塞，直到PutBuffer有一个slot（1=等待空闲阻塞，0=如果没有插槽则使用STATUS_FAIL退出）参数选择ENABLE_BLOCKING / DISABLE_BLOCKING
ulResponseFlag 表示远程CPU到本地CPU的标志号掩码，用于报告读取数据何时在pvData可用。ulResponseFlag MUST use IPC flags 17-32, and not 1-16) 参数选择:IPC_FLAG16 - IPC_FLAG31 或者 NO_FLAG

return:
status of command ( STATUS_PASS =success, STATUS_FAIL = error because PutBuffer was full, command was not sent)
Example:

    IPCLtoRDataRead(&g_sIpcController1, pulMsgRam[0], &usRWord16,
                    IPC_LENGTH_16_BITS, ENABLE_BLOCKING,
                    IPC_FLAG17);

函数

uint16_t
IPCLtoRDataRead (volatile tIpcController *psController, uint32_t ulAddress,
                 void *pvData, uint16_t usLength, uint16_t bBlock,
                 uint32_t ulResponseFlag)
{

    uint16_t status;
    tIpcMessage sMessage;

    //
    // Set up read command, address, dataw1 = ResponseFlag | word length,
    // dataw2 = address where word
    // should be written to when returned.
    //
    sMessage.ulcommand = IPC_DATA_READ;
    sMessage.uladdress = ulAddress;
    sMessage.uldataw1 = (ulResponseFlag & 0xFFFF0000)|(uint32_t)usLength;
    sMessage.uldataw2 = (uint32_t)pvData;

    //
    // Set ResponseFlag (cleared once data is read into address at pvData)
    // Put Message into PutBuffer and set IPC INT flag
    //
    IpcRegs.IPCSET.all |= (ulResponseFlag & 0xFFFF0000);
    status = IpcPut (psController, &sMessage, bBlock);

    return status;

    //
    //Note: Read Response will have sMessage.ulcommand = IPC_DATA_WRITE
    //                              sMessage.uladdress = (uint32_t) pvData
    //                              sMessage.uldataw1  = ulStatusFlag |
    //                                                   (uint32_t) usLength;
    //                              sMessage.uldataw2  = word to be read into
    //                                                   pvData address.
    //
}

IPCLtoRSetBits

uint16_t IPCLtoRSetBits(volatile tIpcController *psController, uint32_t ulAddress, uint32_t ulMask, uint16_t usLength, uint16_t bBlock)
brief: 将另一个CPU的指定地址变量置为1
parameter:

psController指定用于存储有关“Put”和“Get”循环缓冲区及其各自索引的信息的tIpcController实例的地址。
ulAddress 指定了哪个地址要置1
ulMask为应设置为的位指定16/32位掩码,16位掩码应填充较低的16位（较高的16位将全部为0x0000）。
usLength specifies the length of the bit mask (1=16-bits, 2=32-bits)
bBlock 是否阻塞 1阻塞 0不阻塞参数选择`ENABLE_BLOCKING DISABLE_BLOCKIN
return:
status of command ( STATUS_PASS =success, STATUS_FAIL = error because PutBuffer was full, command was not sent)
Example:

//
// 16 and 32-bit Data Set Bits
// Set upper 8 bits in 16-bit write word variable location.
//
    IPCLtoRSetBits(&g_sIpcController1, pulMsgRam[0],(uint32_t)SETMASK_16BIT,
                   IPC_LENGTH_16_BITS,ENABLE_BLOCKING);
//
// Set upper 16 bits in 32-bit write word variable location.
//
    IPCLtoRSetBits(&g_sIpcController1, pulMsgRam[1], SETMASK_32BIT,
                   IPC_LENGTH_32_BITS,ENABLE_BLOCKING);

函数

uint16_t
IPCLtoRSetBits(volatile tIpcController *psController, uint32_t ulAddress,
               uint32_t ulMask, uint16_t usLength,
               uint16_t bBlock)
{
    uint16_t status;
    tIpcMessage sMessage;

    //
    // Set up set bits command, address, dataw1 = word length, dataw2 =
    // 16/32-bit mask
    //
    sMessage.ulcommand = IPC_SET_BITS;
    sMessage.uladdress = ulAddress;
    sMessage.uldataw1 = (uint32_t)usLength;
    sMessage.uldataw2 = ulMask;

    //
    // Put Message into PutBuffer and set IPC INT flag
    //
    status = IpcPut (psController, &sMessage, bBlock);
    return status;
}

IPCLtoRBlockWrite

uint16_t IPCLtoRBlockWrite(volatile tIpcController *psController, uint32_t ulAddress, uint32_t ulShareAddress, uint16_t usLength, uint16_t usWordLength, uint16_t bBlock)
brief: 将另一个CPU的指定地址变量置为1
parameter:

psController指定用于存储有关“Put”和“Get”循环缓冲区及其各自索引的信息的tIpcController实例的地址。
ulAddress 指定了哪个远端地址要写
ulShareAddress指定要写入的数据所在的本地CPU共享内存地址。
usLength specifies the length of the bit mask (1=16-bits, 2=32-bits)
bBlock 是否阻塞 1阻塞 0不阻塞参数选择`ENABLE_BLOCKING DISABLE_BLOCKIN

return:
status of command ( STATUS_PASS =success, STATUS_FAIL = error because PutBuffer was full, command was not sent)
函数

uint16_t
IPCLtoRBlockWrite(volatile tIpcController *psController, uint32_t ulAddress,
                 uint32_t ulShareAddress, uint16_t usLength,
                 uint16_t usWordLength, uint16_t bBlock)
{
   uint16_t status;
   tIpcMessage sMessage;

   //
   // Set up block write command, address, dataw1 = block length,
   // dataw2 = remote CPU shared mem address
   // where write data resides
   //
   sMessage.ulcommand = IPC_BLOCK_WRITE;
   sMessage.uladdress = ulAddress;
   sMessage.uldataw1 = ((uint32_t)(usWordLength)<<16) + (uint32_t)usLength;
   sMessage.uldataw2 = ulShareAddress;

   //
   // Put Message into PutBuffer and set IPC INT flag
   //
   status = IpcPut (psController, &sMessage, bBlock);
   return status;
}

官方例程

在这里插入图片描述

描述

此示例测试F2837xD_IPC_Driver.c中提供的所有基本读/写CPU01到CPU02 IPC Driver功能。
CPU01 是主 CPU02是从
CPU01项目向CPU02项目发送命令，然后CPU02项目处理命令。
CPU02项目响应CPU01项目发送的命令。
请注意，IPC INT0和IPC INT1用于本例处理IPC命令。

官方代码思路

数据依托的实例是一个可以被2个CPU都访问到的全局变量，把这点搞懂就很好理解它是怎么传的（我觉得这个方法有点奇奇怪怪的,但是也没打错）
在这里插入图片描述

CPU1

中断函数remapCPU02toCPU01IPC0IntHandler CPU02toCPU01IPC1IntHandler这里分别用来处理按byte或者按block传输
- CPU02toCPU01IPC0IntHandler Byte级数据量
- CPU02toCPU01IPC1IntHandler Block级数据量
使用IPCInitialize初始化全局变量g_sIpcController1 g_sIpcController2
CPU1和CPU2的区别就是buffer不一样,put和get对调
启用中断
初始化约定好的RAM,其中包括CPU2的Message RAM,划分好两边都能共享的RAM区域(GS0SARAM_START)

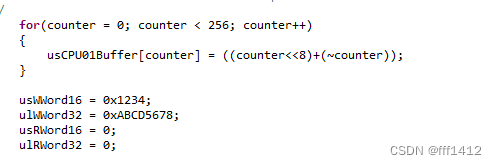

准备好写入的变量值
- 16bit 传输 0x1234
- 32bit 传输 0xABCD5678
- 初始化接收变量

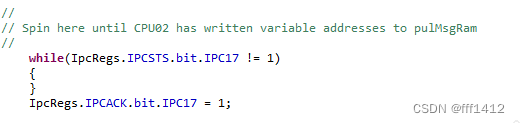

等CPU2把被写数据的地址给传过来(目的:就可以由CPU1来决定写哪个数据了)
用IPCLtoRDataWrite和IPCLtoRDataRead来写和读的

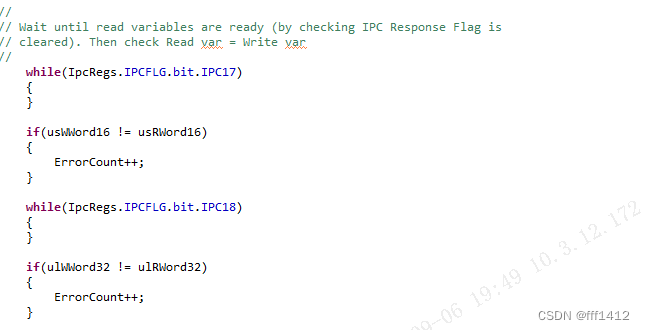

等对方接收玩后来判断写和读的是否准确
同理来验证 IPCRtoLSetBits函数

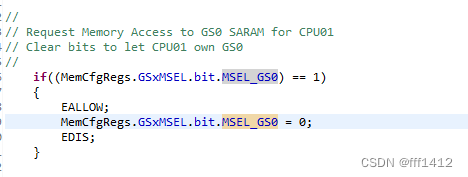

验证IPCLtoRBlockWrite,首先需要把共享RAM给CPU1来使用,接下来也和IPCLtoRDataWrite一样

在这里插入图片描述

11. IPCLtoRFunctionCall也是类似的,初始化的时候已经获取了另一个CPU提供的可供IPC通讯使用的接口

CPU2

初始化这一块和CPU1基本一样,tIpcController 也用的是同一个变量

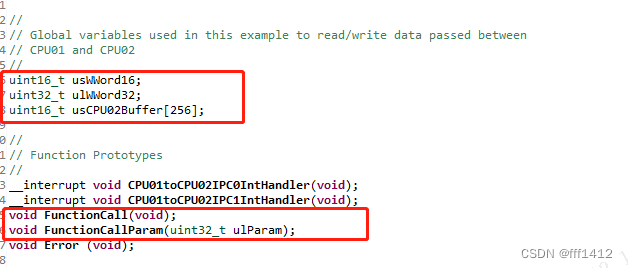

以下是准备要被CPU1改的变量和响应的函数
在主轮询初始化的部分,把CPU2准备要改的变量的地址写入到消息队列pulMsgRam中,这块RAM归CPU2读写,CPU1只读
写完后通知CPU1好了IpcRegs.IPCSET.bit.IPC17 = 1;
中断函数里响应CPU1发过来的命令,比较简单,不继续展开来写了,点进去看一下就知道是怎么回事了

watch variables

CPU0

name	function
ErrorCount	Counts # of errors
pusCPU01BufferPt	Stores 256 16-bit words block to write to CPU02
pusCPU02BufferPt	Points to beginning of 256 word block received back from CPU02
usWWord16	16-bit word to write to CPU02
ulWWord32	32-bit word to write to CPU02
usRWord16	16-bit word to read from CPU02
ulRWord32	32-bit word to read from CPU02
