qwtplot3d编译与使用

1、前言

在项目中需要用到三维曲线轨迹的绘制，在查阅资料后暂定选择qwtplot3D库作为解决方案。qwtplot3d是qt解决三维图形绘制的库，核心通过调用openGL库完成，可以实现三维曲面绘制，三维状态下折线，散点等图形的绘制。但是其在十多年前推出后一直没有太大的更新，而且自带的类并不够丰富，只是暂时能够满足项目开发需求，此篇文章仅作为记录。

2、工具、环境

1. window11系统；
2. Qt 5.12.0+msvc2017
3. windows SDK 10

3、源码下载

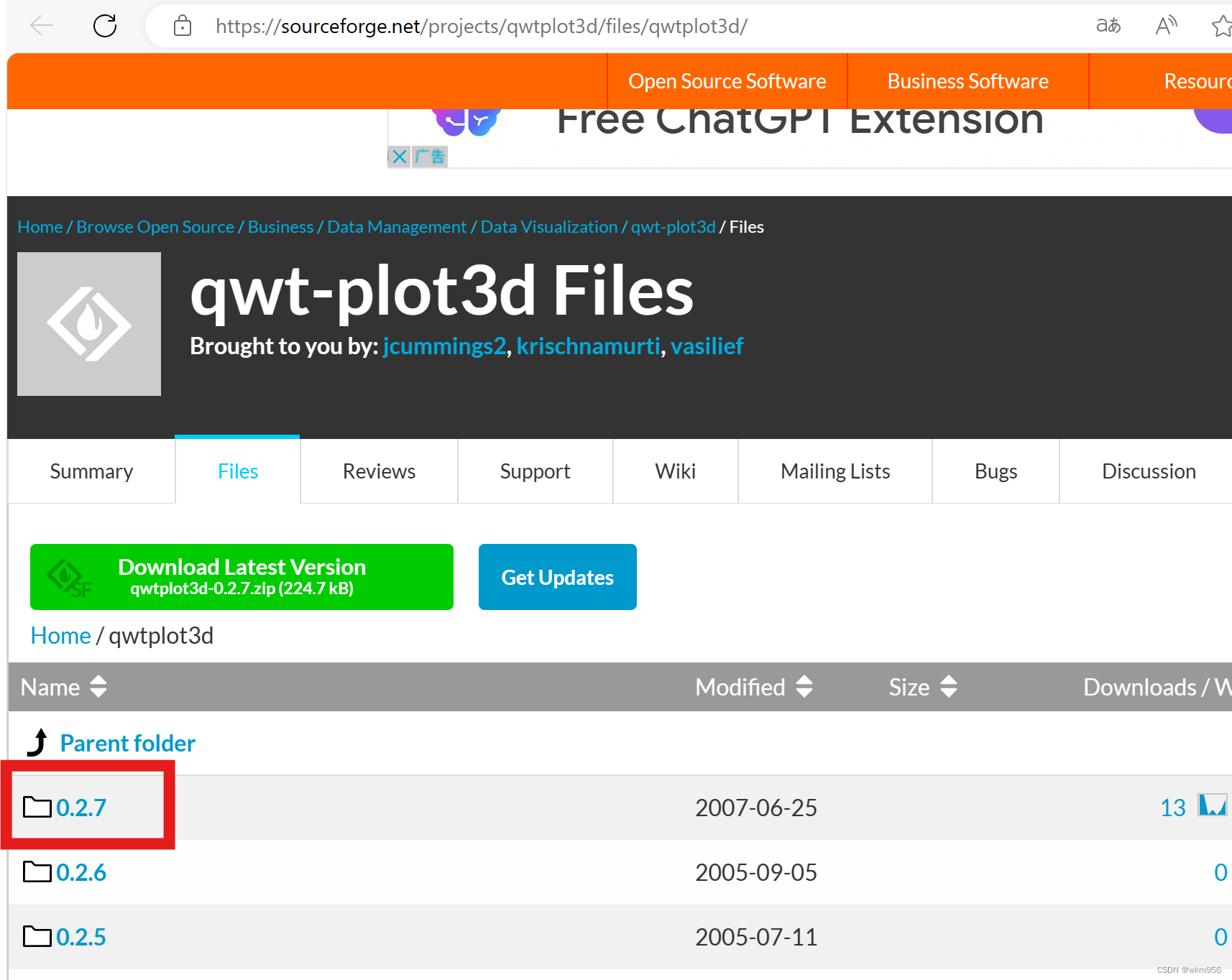

在QWT3D下载链接https://sourceforge.net/projects/qwtplot3d/files/qwtplot3d/中下载源码，选择最新版本0.2.7版本并下载



解压qwtplot3d-0.2.7.zip至任意磁盘根目录下

(注意: 由于Qt项目编译不支持中文路径和带空格的路径)

4、源码编译

（1）打开D:\qwtplot3d\，将会看到qwtplot3d.pro文件, 使用Qt Creator打开

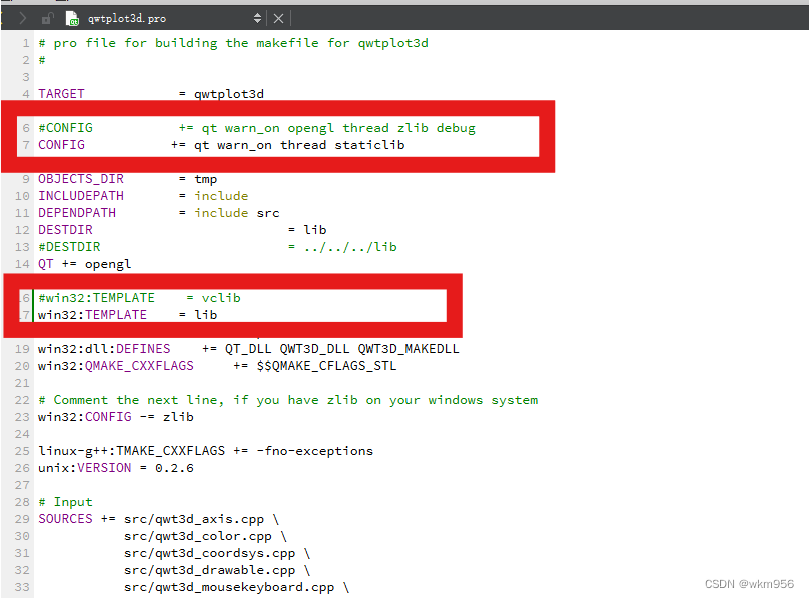

（2）打开qwtplot3d.pro文件，修改该文件部分内容：  win32:TEMPLATE= vclib   修改为： win32:TEMPLATE= lib。将CONFIG后的内容改为如下

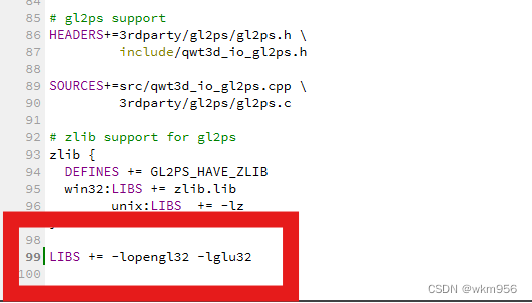

（3）在qwtplot3d.pro文件最后，新增语句: LIBS += -lopengl32 -lglu32。同时需要根据错误信息在qwt3d_openglhelper.h添加#include <WINDOWS.H>和#include "GL/glu.h"。

（4）编译项目，在项目文件夹的lib文件夹中看到生成的qwtplot3d.dll与qwtplot3d.lib文件，如果没有.lib文件，注意是否第2步是否已修改staticlib

 5、源码的修改

因为需要使用到3d曲线绘制，而原有的qwt3d中为曲面绘制，所以需要进行一部分的修改

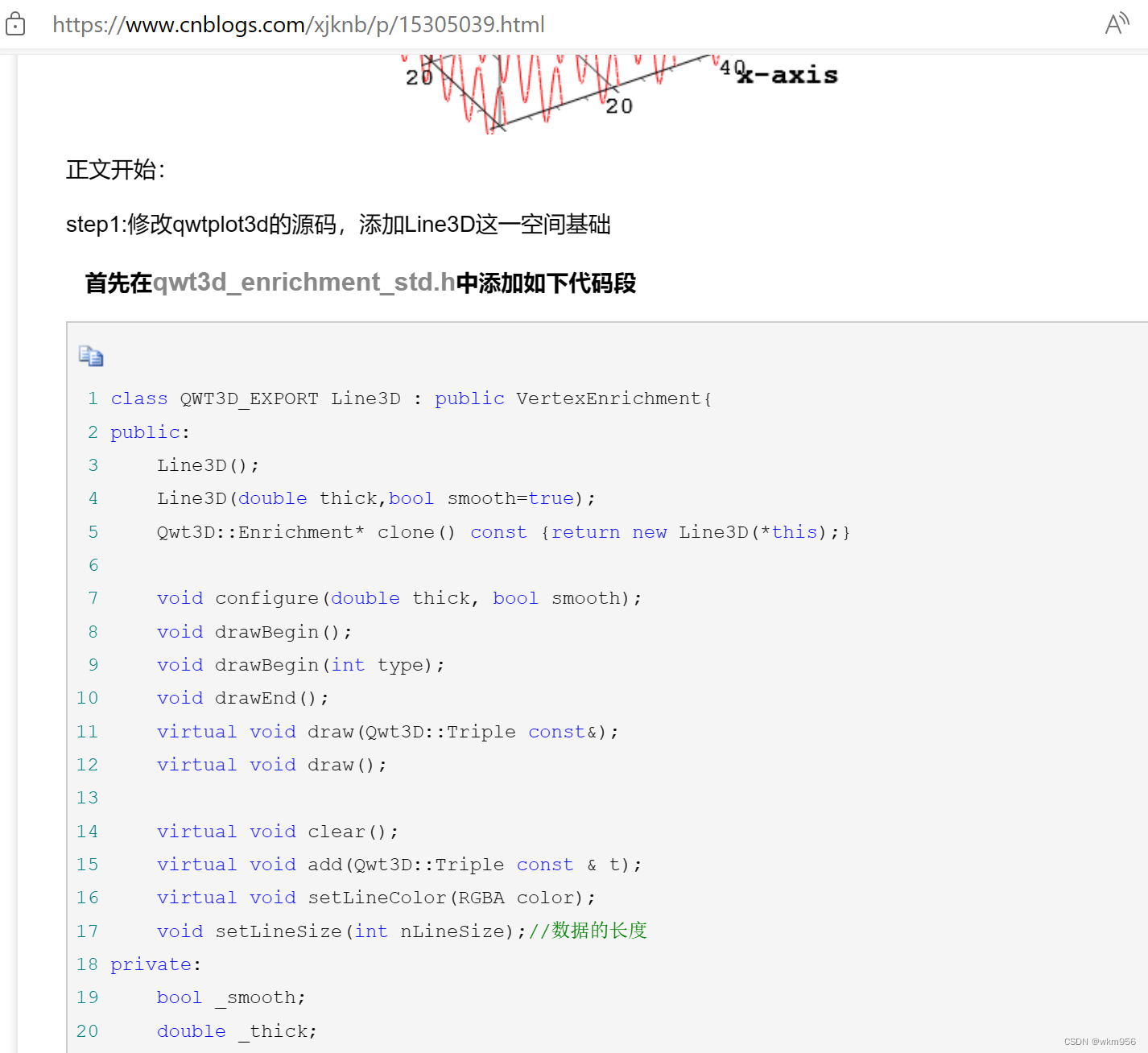

具体参照以下链接的方法进行修改这位大佬的文章https://www.cnblogs.com/xjknb/p/15305039.html

6、qwt3d库的使用

在其他的项目中使用qwt3d库，需要在项目pro中进行如下的配置

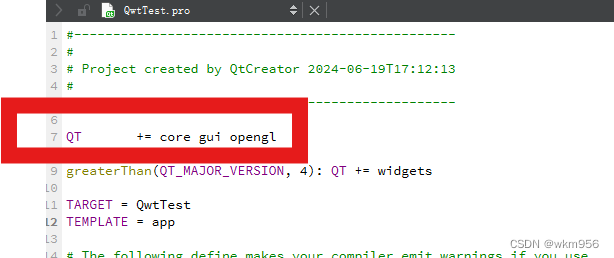

（1）Qt 添加opengl

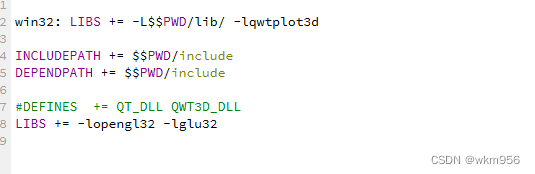

（2）导入qwtplot3d.lib库（注意：本人的qwtplot3d.lib文件放在pro同级的lib文件夹下，qwt3d头文件放在pro同级的include文件夹下）

（3）导入opengl32与glu库

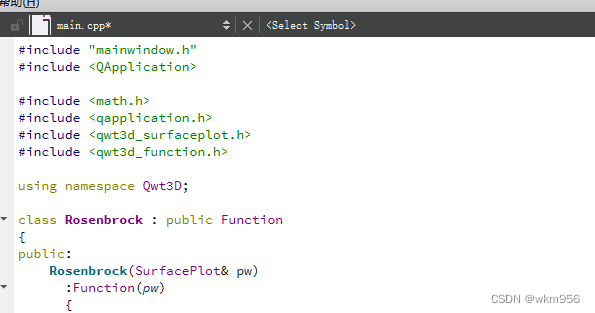

（4）引用相关头文件与使用命名空间Qwt3D

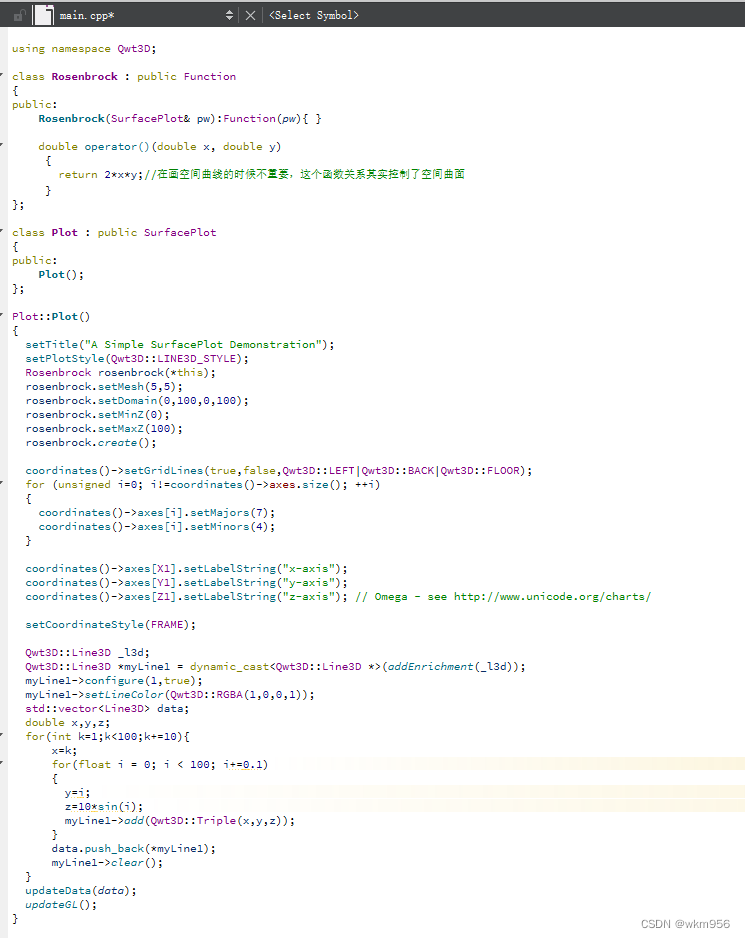

（5）声明使用的类

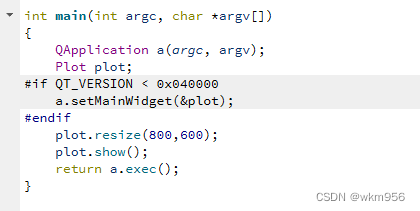

（6）在main()函数中使用类

7、参考资料

编译与使用时翻阅的多篇博客资料，最终参考了 Qt-5.10.1 Windows MinGW 下QwtPlot3D的编译及其示例的运行https://www.cnblogs.com/r0xFED/p/8627656.html

与 QwtPlot3D绘制三维曲线,一条多条都可https://www.cnblogs.com/xjknb/p/15305039.html

这两篇博客进行qwtplot3d库的编译、修改与使用。

最后再次感谢这两位大佬的无私奉献，以上仅为本人使用过程的分享，仅作记录，如有问题，欢迎指正。
