1 - 基本逻辑门代码设计和仿真

1 - 基本逻辑门代码设计和仿真

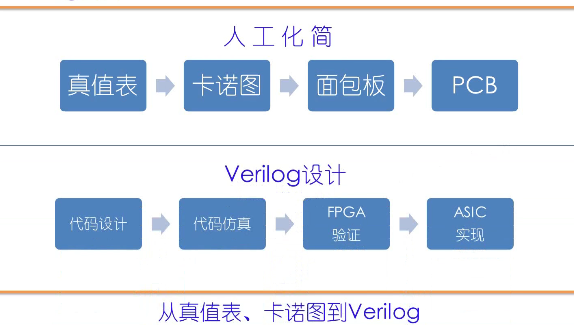

设计流程的改变：

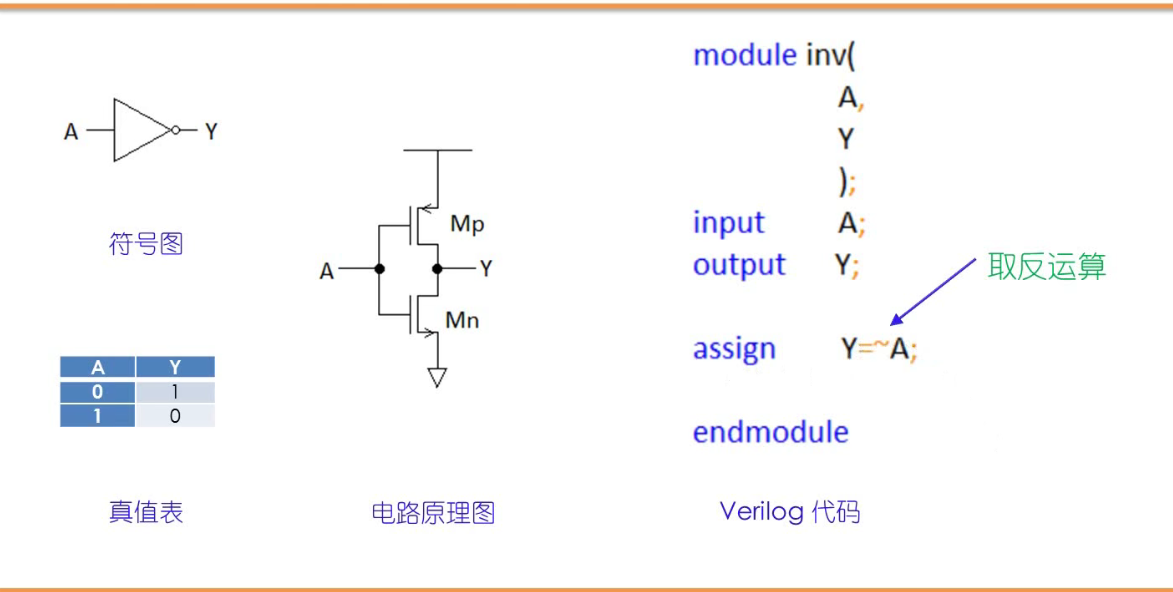

反相器：

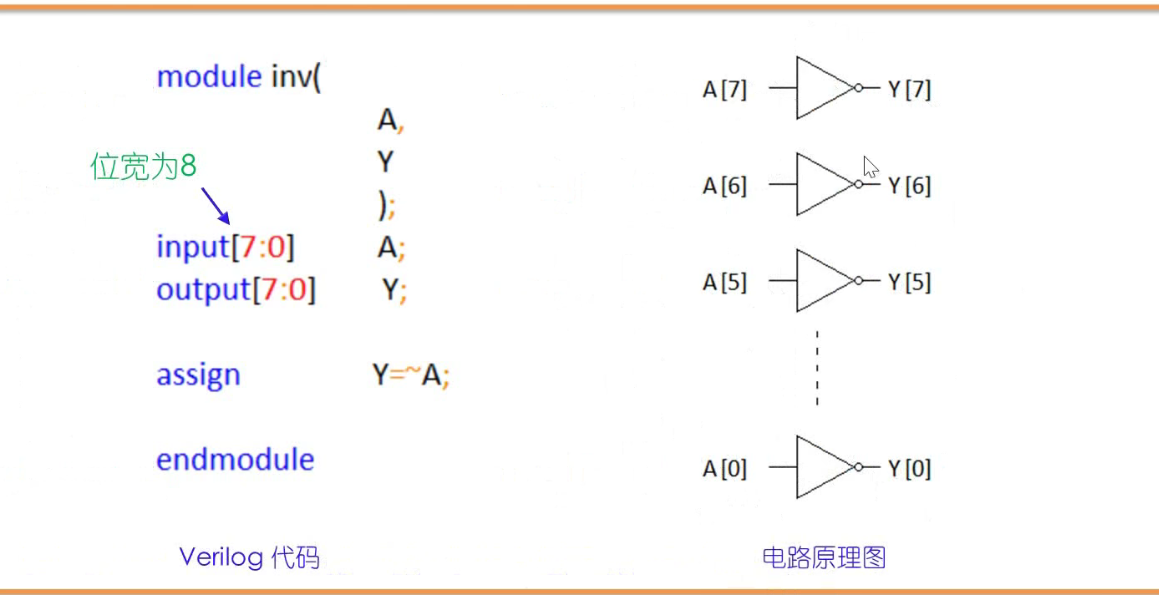

八位反相器：

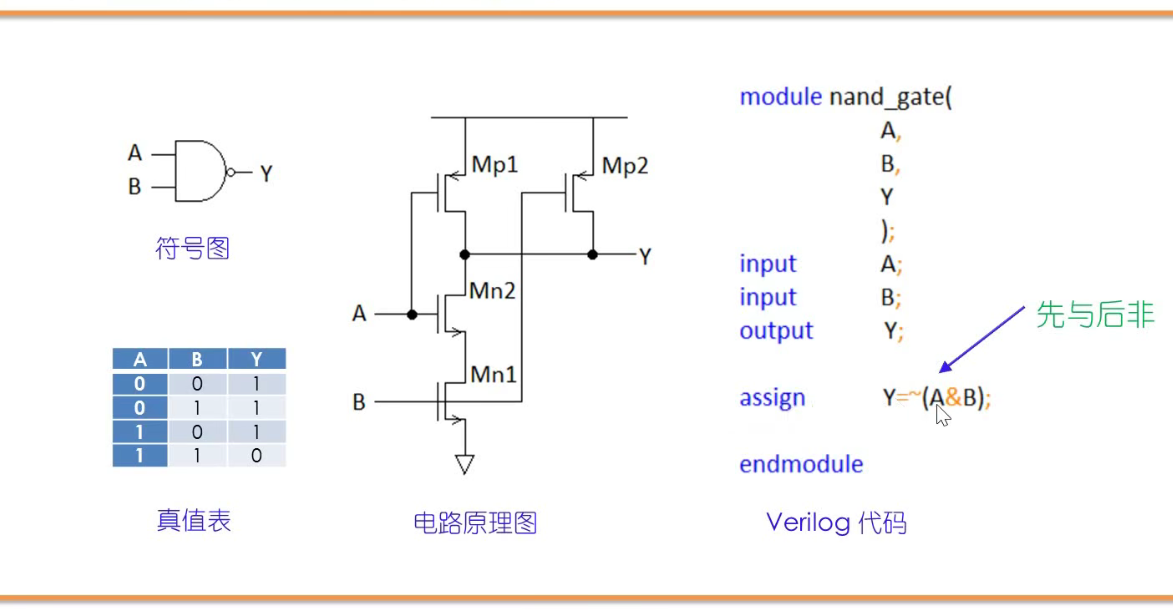

与非门：

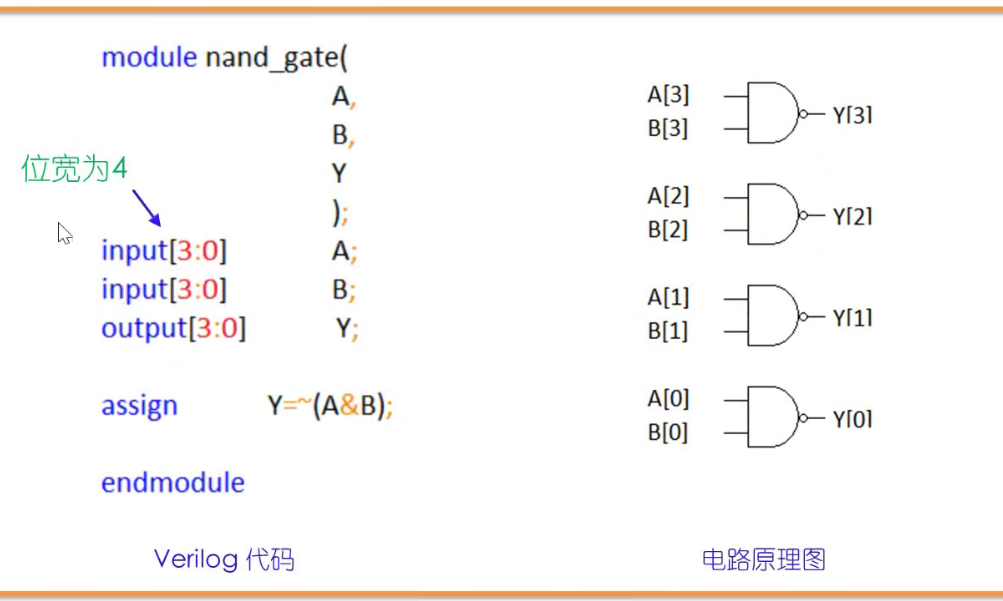

四位与非门：

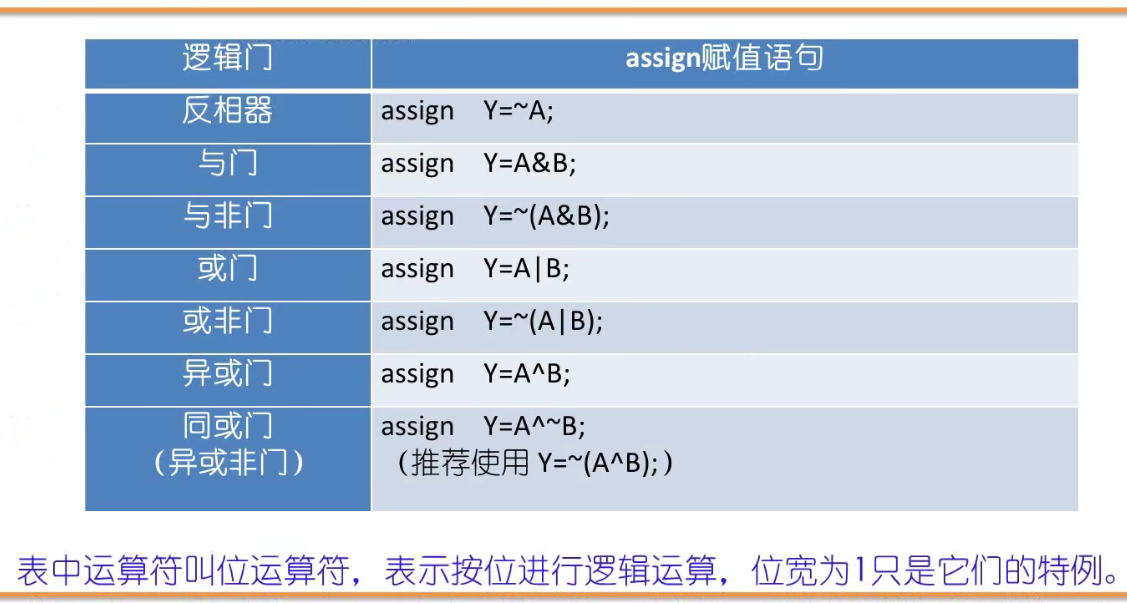

位逻辑操作运算符：

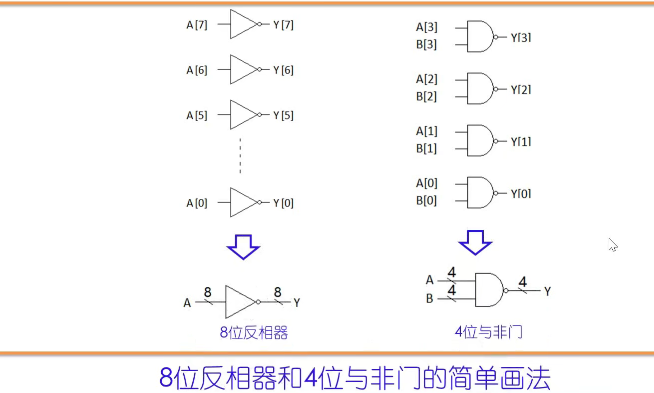

多位宽电路符号图画法（打斜杠写数字）：

代码结构：

时间作者

module 功能

timescale

module (端口名)

端口属性【输入输出】

输入输出关系

endmodule

module testbench; // testbench 没有端口，不带括号，但要写分号

定义输入输出，输入 reg，输出 wire，把信号接到例化后的 module 里面。

异名例化 module

initial 按时间定义各个变量的值

endmodule

例子：

//2021.11.15 lyw
//反相器设计
//1ns的时间单位，10ps的时间精度
`timescale 1ns/10ps
module inv (
A,
Y
);
    input                               A                          ;
    output                              Y                          ;
    assign Y=~A;
endmodule

//测试代码 testbench 不带括号
module inv_tb;
reg                                     aa                         ;
wire                                    yy                         ;
inv inv(
    //异名例化
    .A                                 (aa                        ),
    .Y                                 (yy                        )
);
initial begin
        aa<=0;
    //#10表示过十个时间单位
    #10 aa<=1;
    #10 aa<=0;
    #10 aa<=1;
    //仿真停止用Verilog的系统任务
    #10 $stop;
end
endmodule

代码关键：assign 组合逻辑赋值语句，用 initial 语句块写 testbench。

---

PS：

学习内容总结自网络，主讲教师为北京交通大学李金城老师。
