小梅哥7z015开发板的固化和启动

课程笔记参考链接：【zynq课程笔记】【裸机】【第10课 】【Zynq启动原理与程序固化】 - ACZ702开发板 - 芯路恒电子技术论坛 - Powered by Discuz!

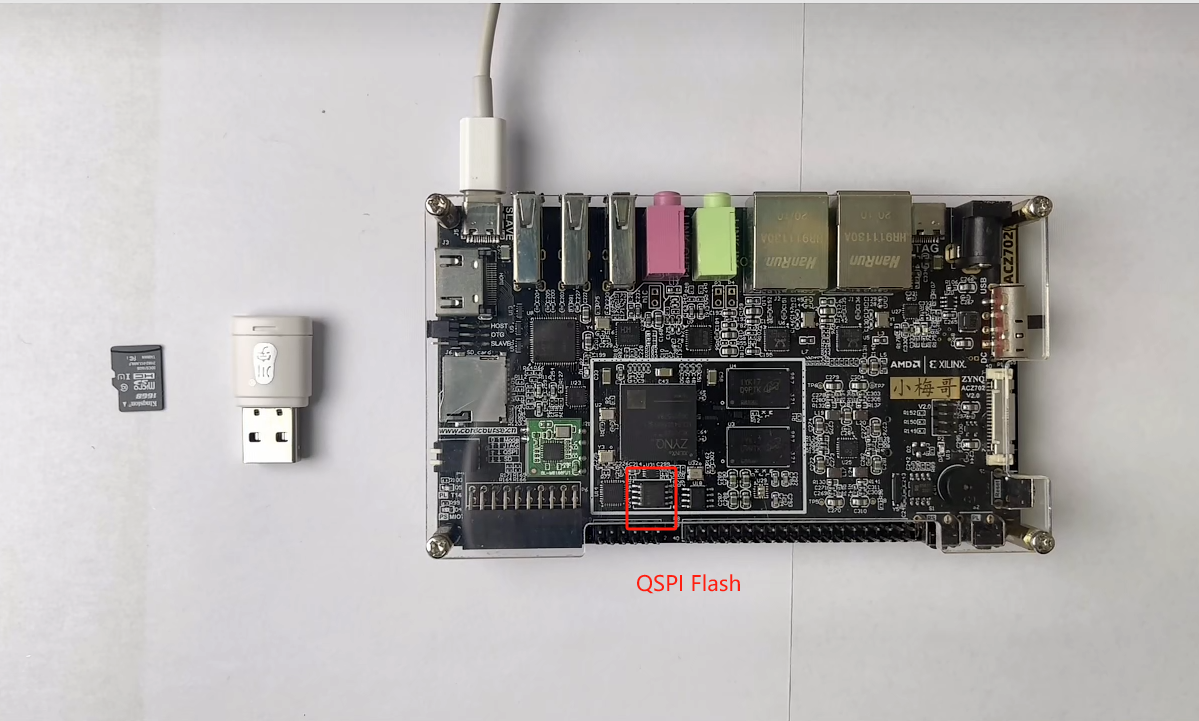

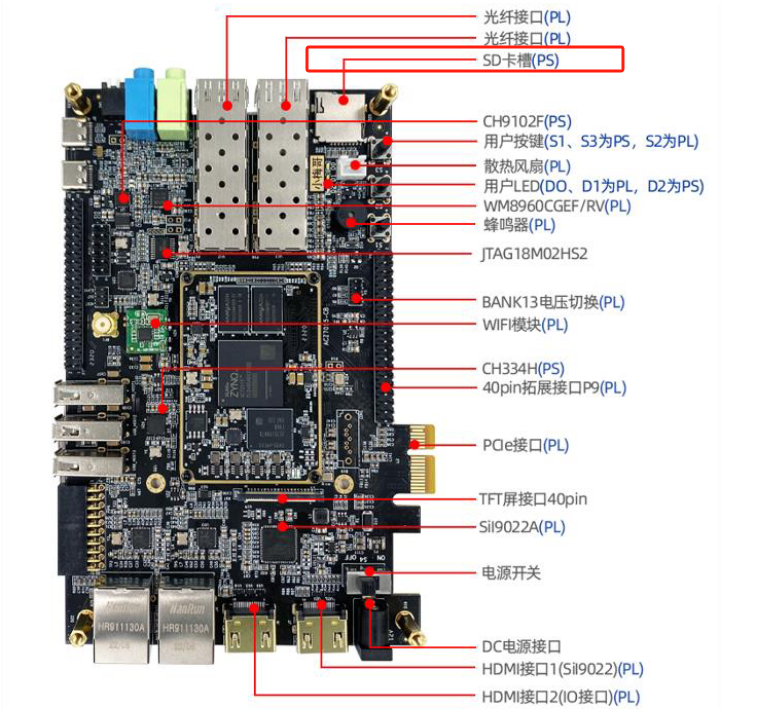

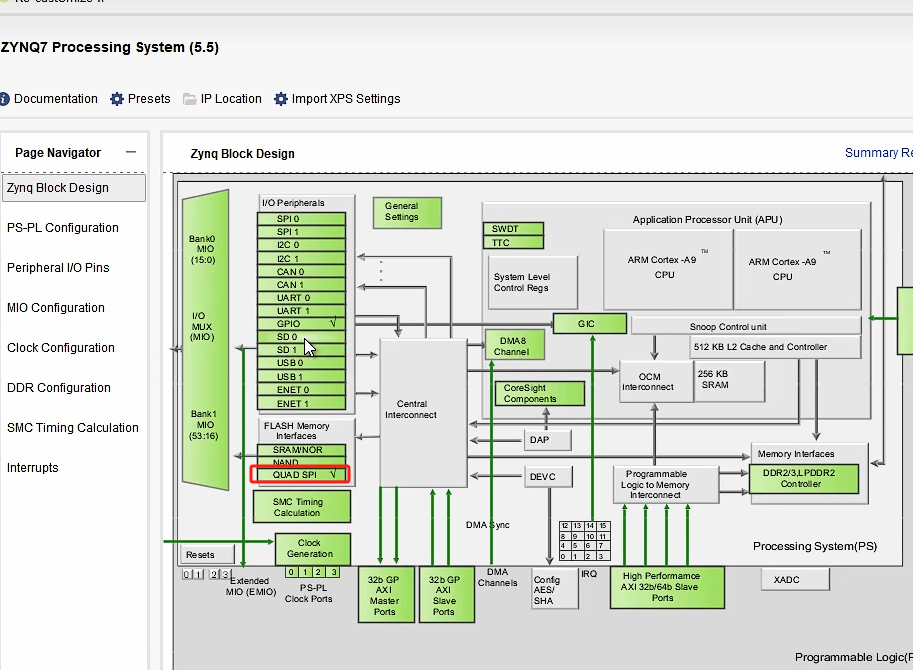

 QSPI FLASH位置

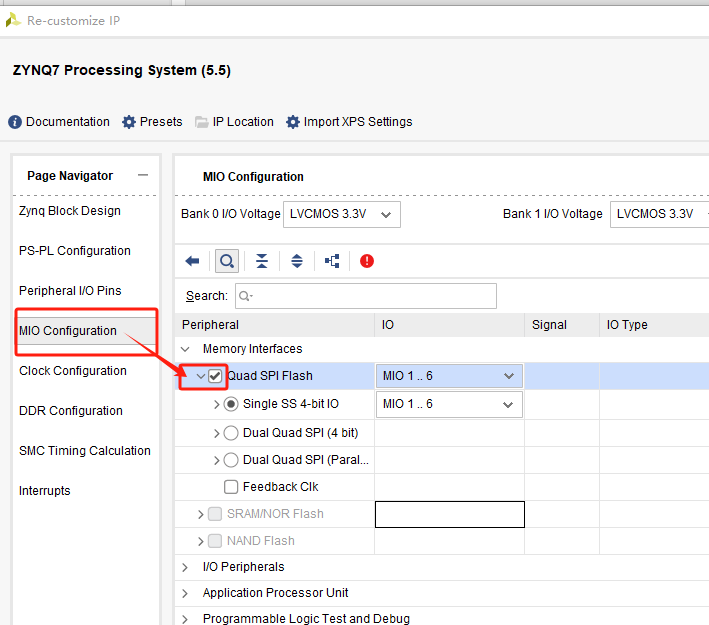

使能QSPI flash

打开block design。

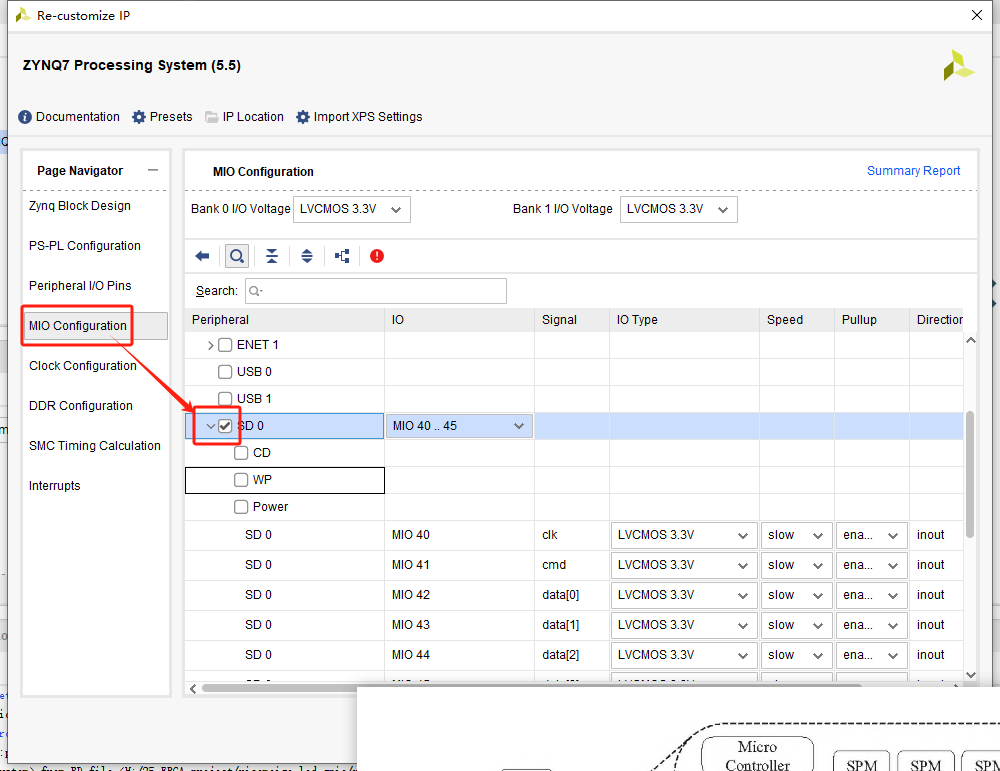

使能SD 0

更新bit文件之后，工程报错

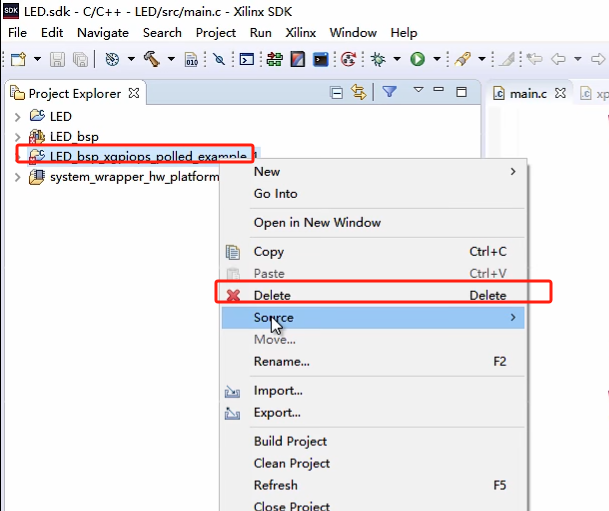

删除掉

如果是例程文件的话，就可以选择重新生成

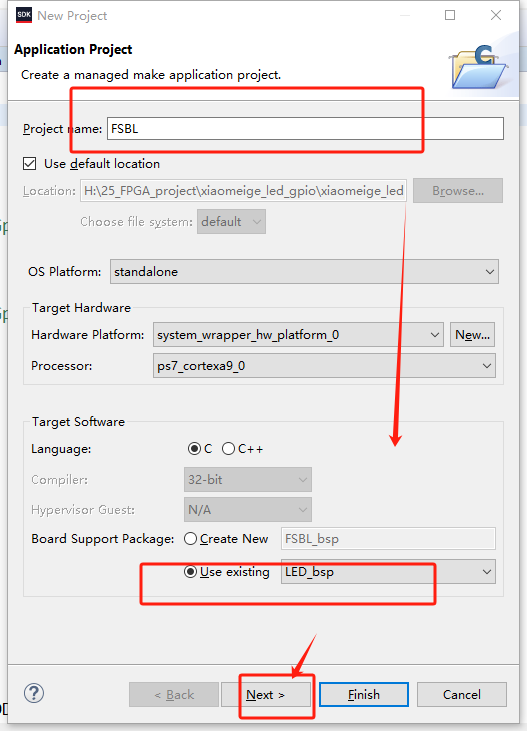

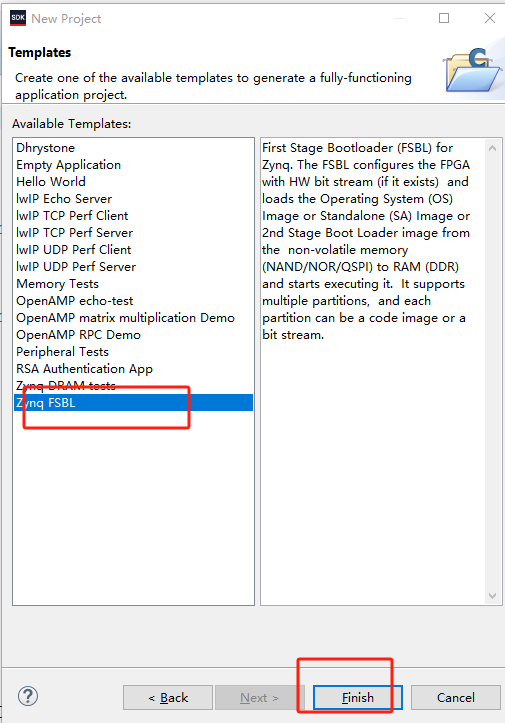

创建工程

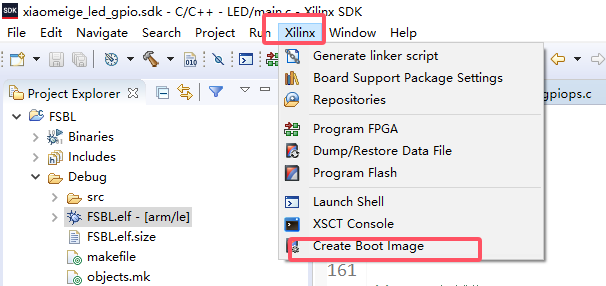

创建boot image流程

.elf文件是什么

图中的 .elf 文件全称是 Executable and Linkable Format（可执行与可链接格式）。这是一个广泛使用的文件格式，用于存储可执行文件、目标代码、共享库以及核心转储等。

在嵌入式系统开发中，例如 Zynq 平台的开发，.elf 文件通常用于存储程序的最终可执行代码，并且包含了必要的调试信息和符号信息。

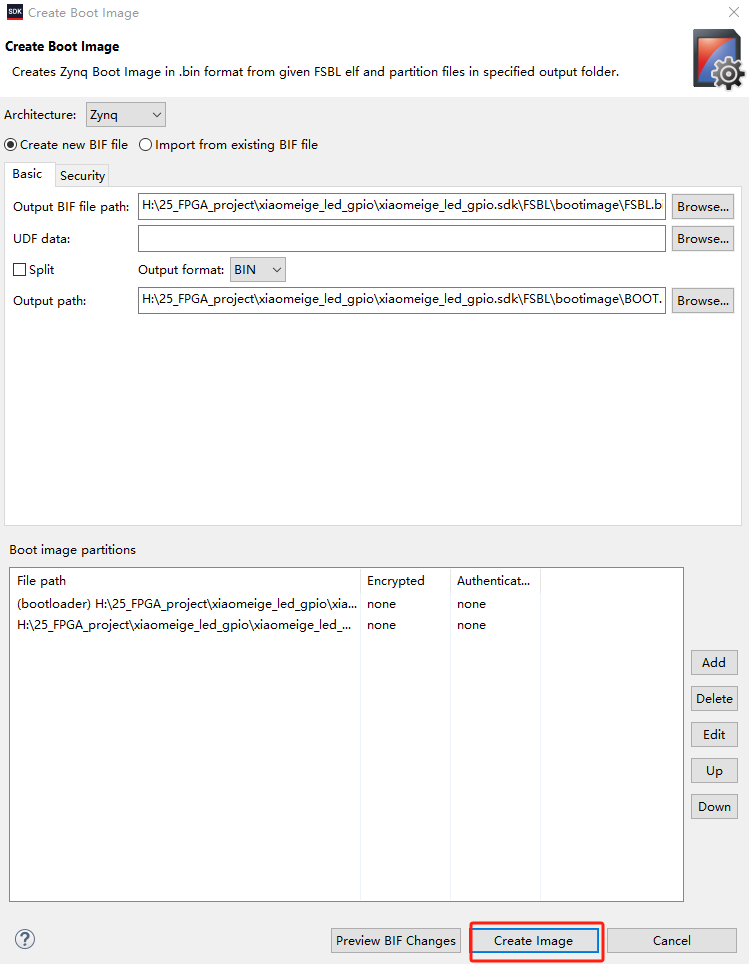

选择创建 boot image的文件

如果点击的时候，没有默认生成下面的所有路径，重启SDK。

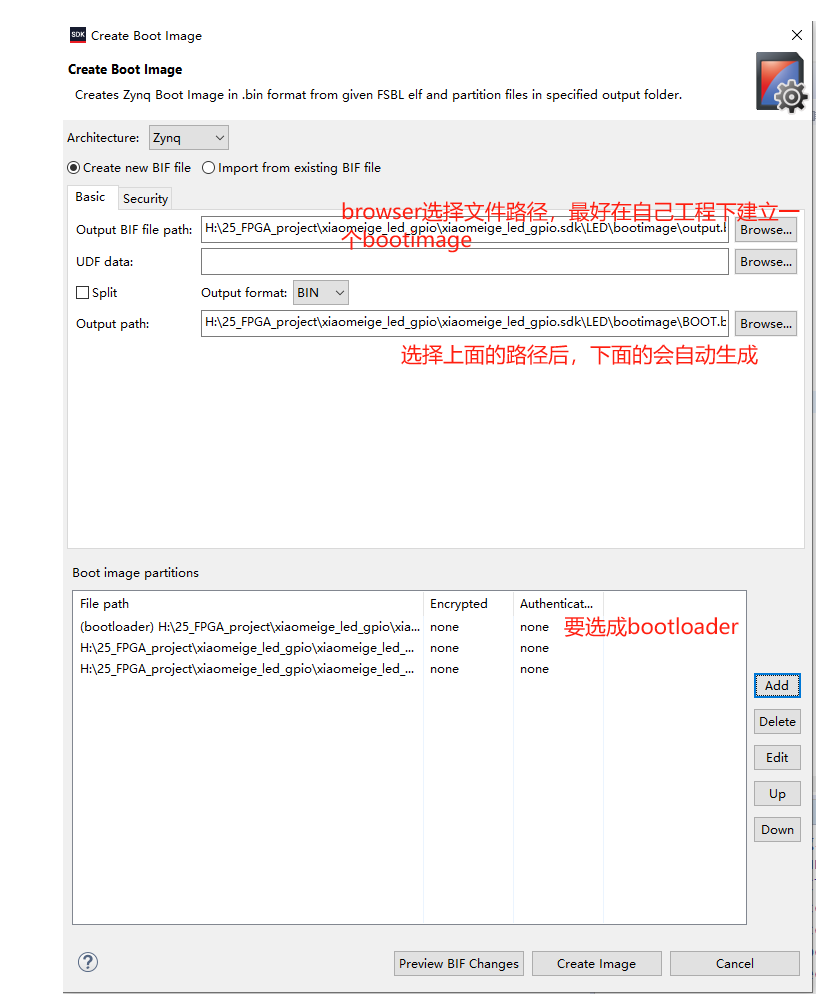

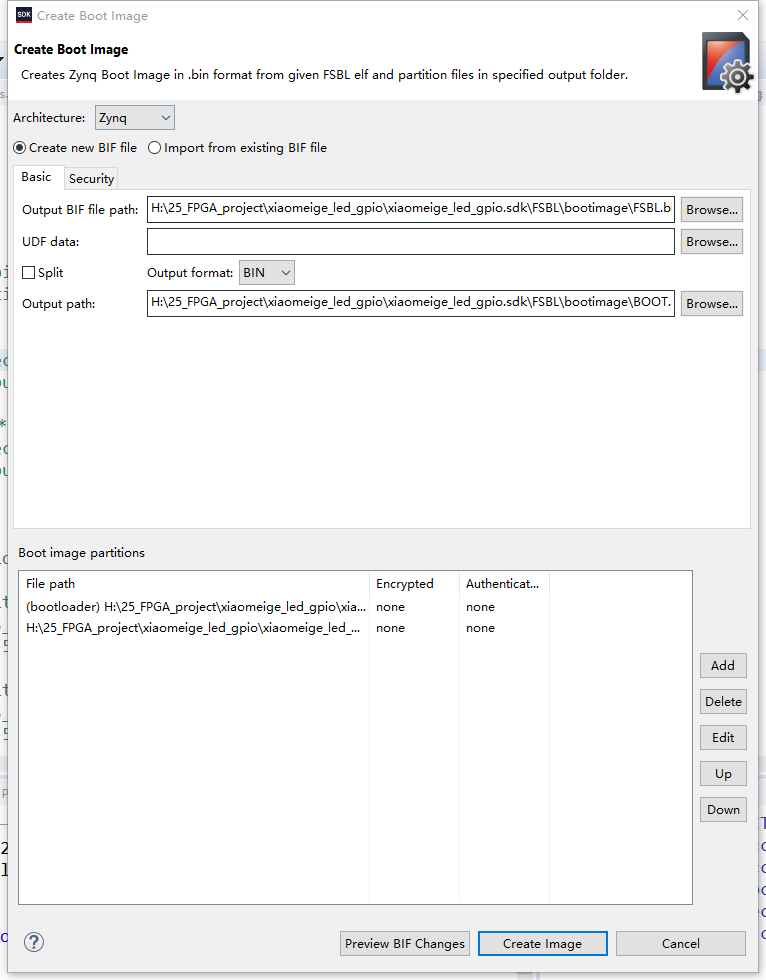

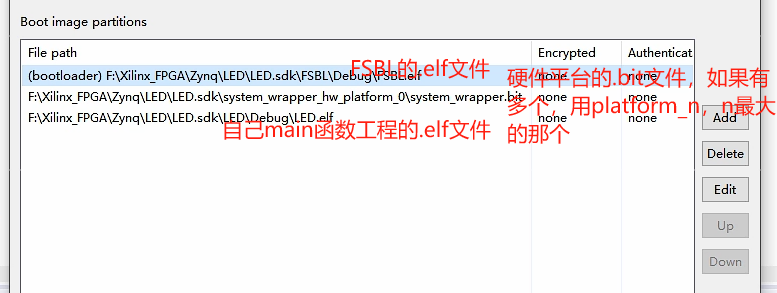

创建时候的文件选择

如果没有错，路径要自己选

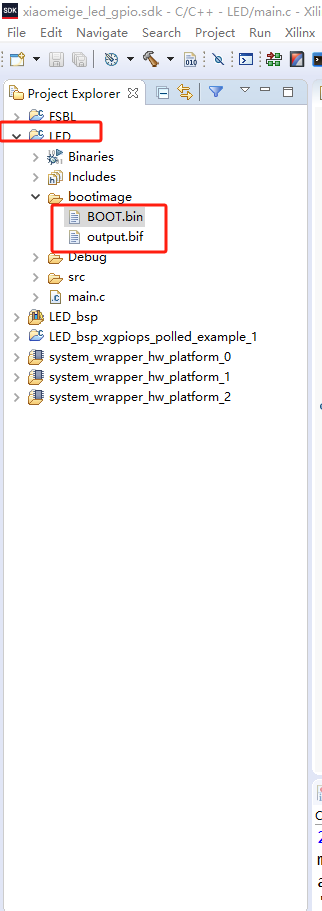

boot.bin二进制文件的路径

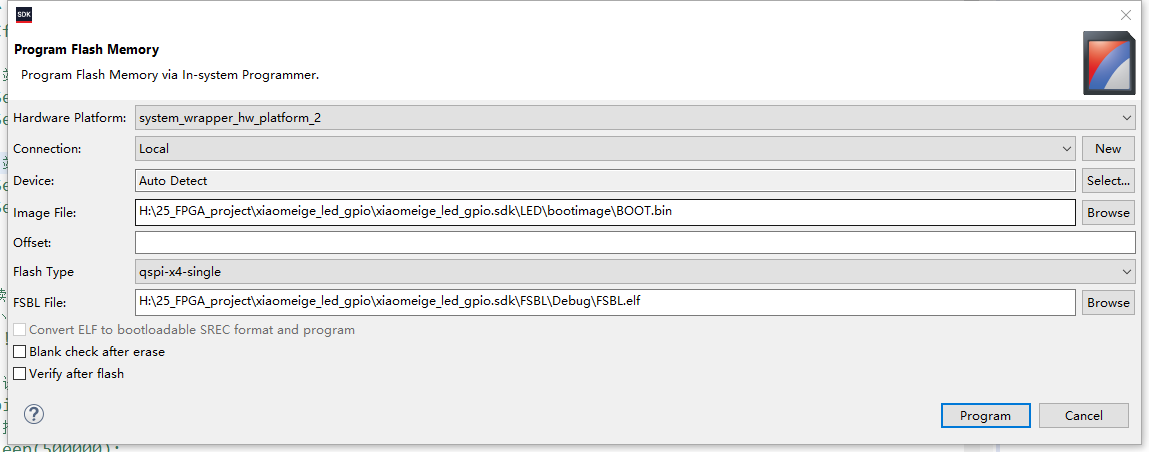

固化程序到QSPI

固化如果花很长时间，就是错的

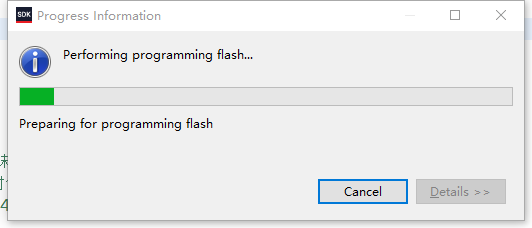

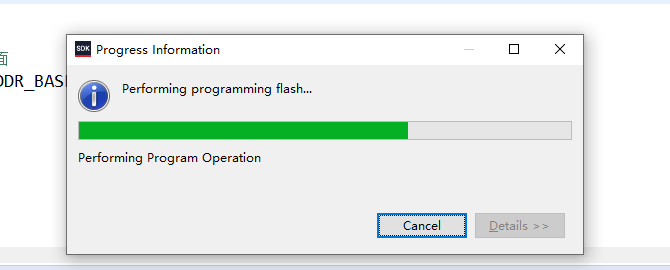

如图卡在这个位置

解决方案：如何打开一个获得的ZYNQ的裸机SDK实例工程并本地编译和调试运行 - ACZ702开发板 - 芯路恒电子技术论坛 - Powered by Discuz!

 如果能够正常运行，应该是这样的。

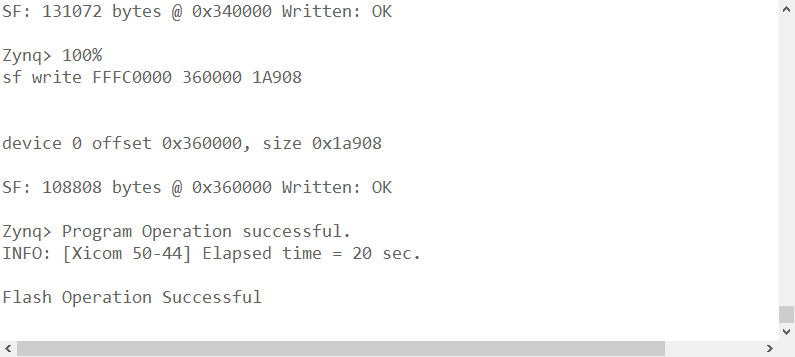

控制面板的显示如下

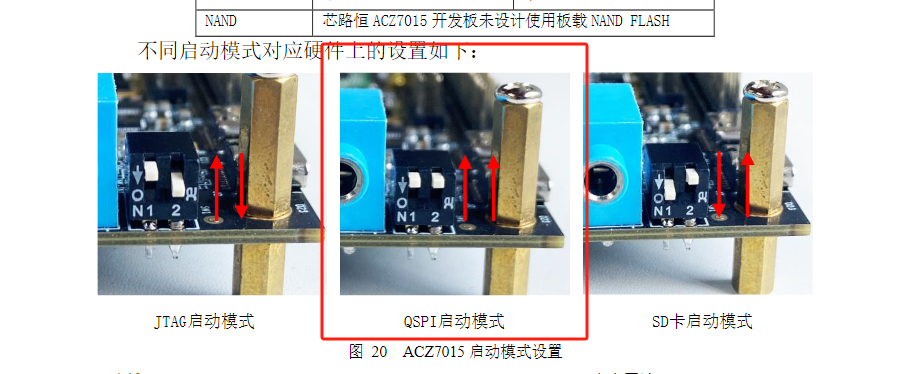

开发板从jtag改为从QSPI启动，然后重启电源

固化程序到SD卡中

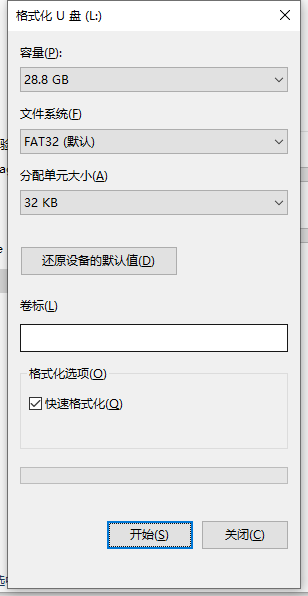

用读卡器，装上SD卡，然后在电脑上，确认其格式为fat32，如果不是，格式化为fat32。

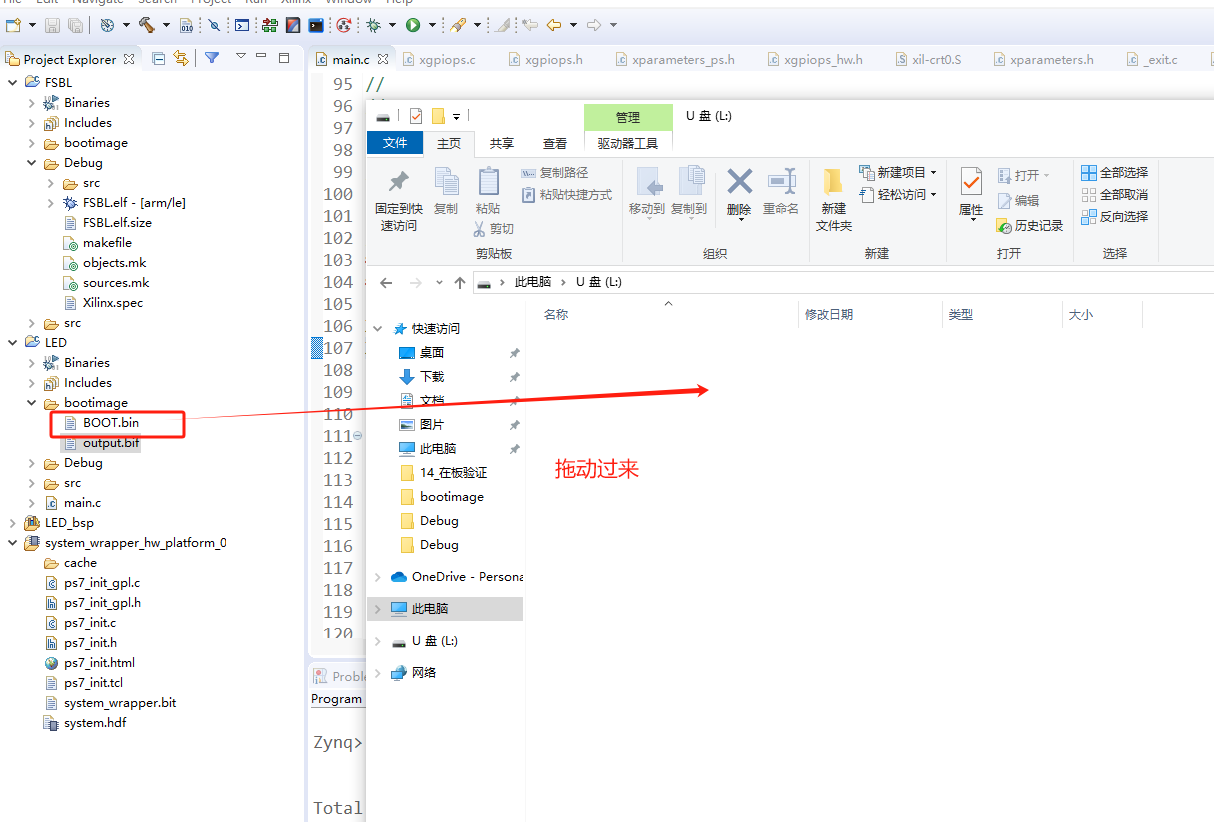

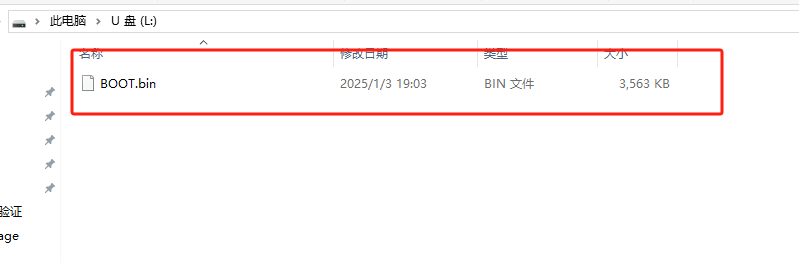

将工程代码目录下的bin文件拷贝到SD卡上

如下图所示

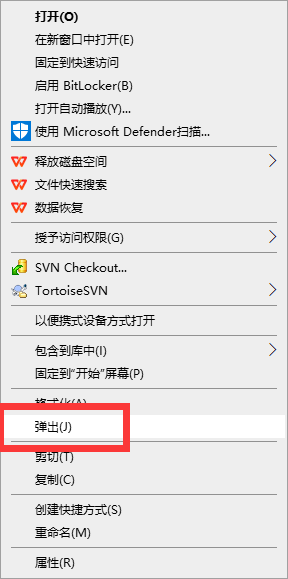

然后将SD卡的盘符弹出（不知道SD卡质量怎么样，保险一点）

将SD卡放到FPGA的卡槽上

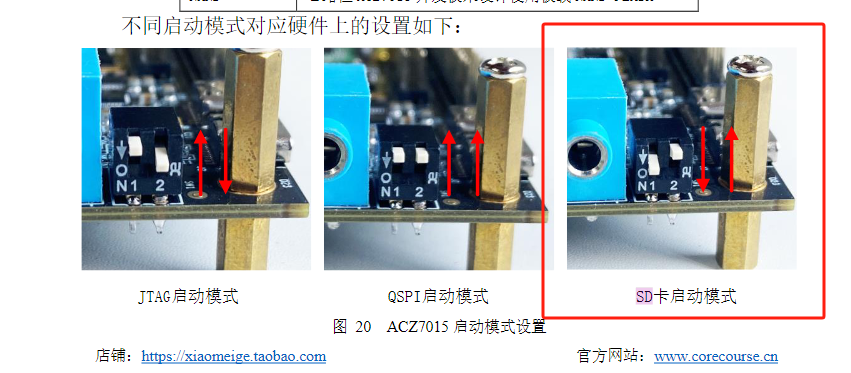

选择SD卡启动，重启开发板

注

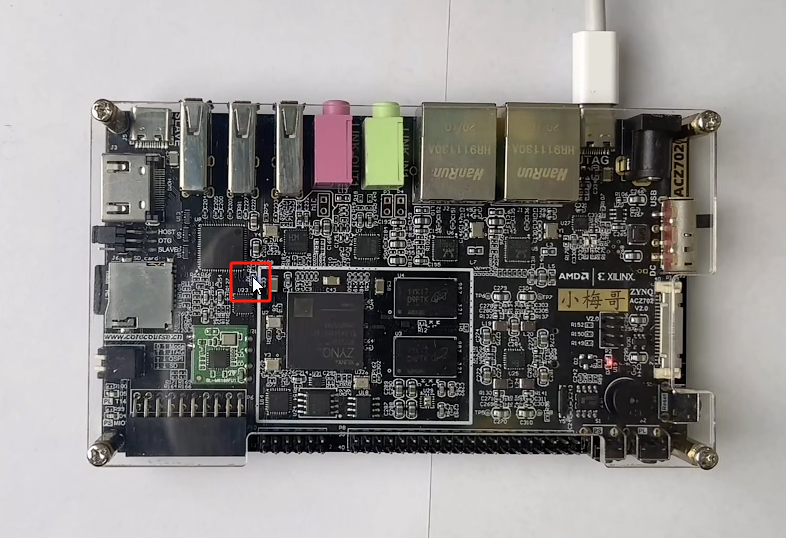

开发板子上的蓝灯亮了，表明烧写完毕
