「硬见小百科」变频器内部主电路详解

一、内部主电路结构

采用“交-直-交”结构的低压变频器，其内部主电路由整流和逆变两大部分组成，如图1所示。

从R、S、T端输入的三相交流电，经三相整流桥（由二极管D1～D6构成）整流成直流电，电压为UD。电容器C1和C2是滤波电容器。6个IGBT管（绝缘栅双极性晶体管）V1～V6构成三相逆变桥，把直流电逆变成频率和电压任意可调的三相交流电。

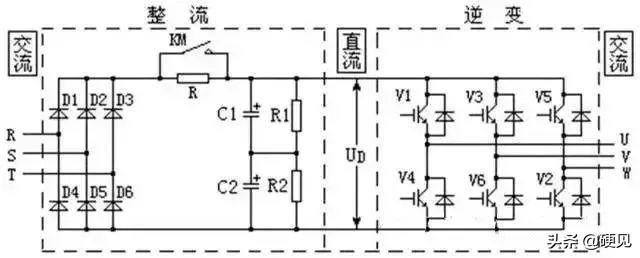

图1 变频器内部主电路

二、均压电阻和限流电阻

图1中，滤波电容器C1和C2两端各并联了一个电阻，是为了使两只电容器上的电压基本相等，防止电容器在工作中损坏（目前，由于技术的进步，低压（380V）变频器的电解电容大多数可以不需要串联使用了）。

在整流桥和滤波电容器之间接有一个电阻R和一对接触器触点KM，其缘由是：变频器刚接通电源时，滤波电容器上的电压为0V，而电源电压为380V时的整流电压峰值是537V，这样在接通电源的瞬间将有很大的充电冲击电流，有可能损坏整流二极管；另外，端电压为0的滤波电容器会使整流电压瞬间降低至0V，形成对电源网络的干扰。

为了解决上述问题，在整流桥和滤波电容器之间接入一个限流电阻R，可将滤波电容器的充电电流限制在一个允许范围内。但是，如果限流电阻R始终接在电路内，其电压降将影响变频器的输出电压，
