地理数据映射到NDS数据库，NDS坐标系统编码，tile划分。

7.1 坐标参考系

NDS使用墨卡托投影或结合wgs84和EGM96进行地图投影和定位目标。

7.1.1 WGS 84和EGM 96

NDS使用1984年的世界大地测量系统wgs84，作为表示物体纬度和经度的标准坐标参考系统。WGS84为整个地球定义了一个固定的全球参照系，用于大地测量和导航。通过使用这个标准的坐标参考系统，可以通过两个数字，即该点的横坐标和纵坐标，唯一地确定地球表面上的任何一点(北极除外)，其中x对应经度，y对应纬度。

NDS使用EGM 96来表示高度信息，EGM 96描述的高度信息很好的近似海拔高度，比WGS84中的高度信息更准确。

注：NDS使用以下术语：

Elevation表示地球表面的高度

Altitude表示地球表面以上的高度

Height表示相对高度，例如建筑物的高度

7.1.2 墨卡托投影

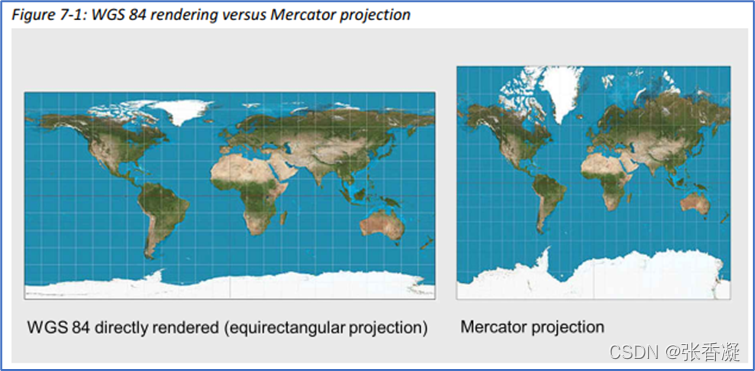

墨卡托投影是一种圆柱形地图投影，其中平行线和子午线都是直线且相互垂直的。地图由东向西延伸，相应地由北向南延伸，使得在每个点位置，东西比例尺与南北比例尺相同，使投影呈正方形。许多导航应用做地图渲染转WGS 84数据到墨卡托投影，因为墨卡托保留了角度，并且只对极点有失真。

正射影像和高度图的墨卡托投影

NDS编译器可以对正射影像和高程图使用墨卡托投影，这样应用程序就不需要将WGS 84的栅格数据转换为墨卡托图来显示地图。DTM元数据和正射影像元数据定义了编译中使用的：coordinateProjrction和nds.shareddb.DtmMetadata。

对于墨卡托投影，将coordinateProjection设为SPHERICAL MERCATOR。

墨卡托投影中瓦片的空间位置

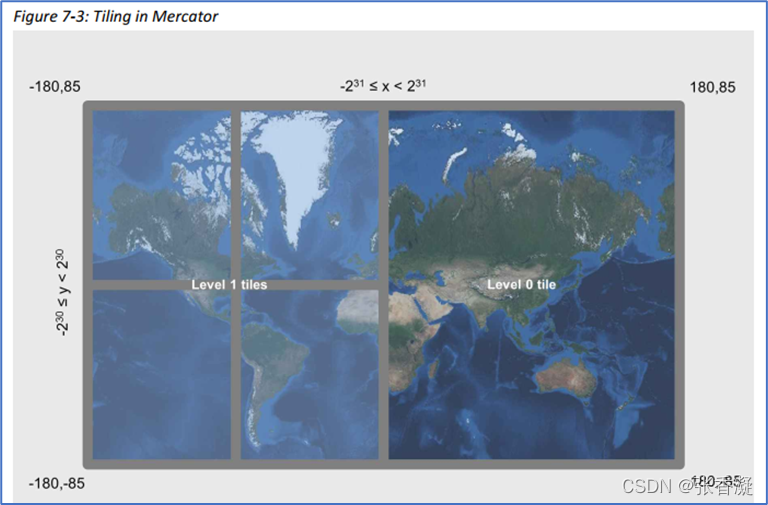

当墨卡托投影用于结构单元时，和WGS84相比瓦片被放置在不同的空间位置上，因为墨卡托没有覆盖整个地球。每个极点附近的水平条纹被排除(例如，5度)。普通的NDS平铺方案应用于墨卡托投影覆盖的空间。

这意味着，为了使用墨卡托投影结构单元，应用程序需要调整其过程：

·从一个坐标确定一个瓦片ID

·解释瓦片内容索引

7.2 处理坐标系

描述NDS中坐标系的编码和存储。

7.2.1 坐标系编码

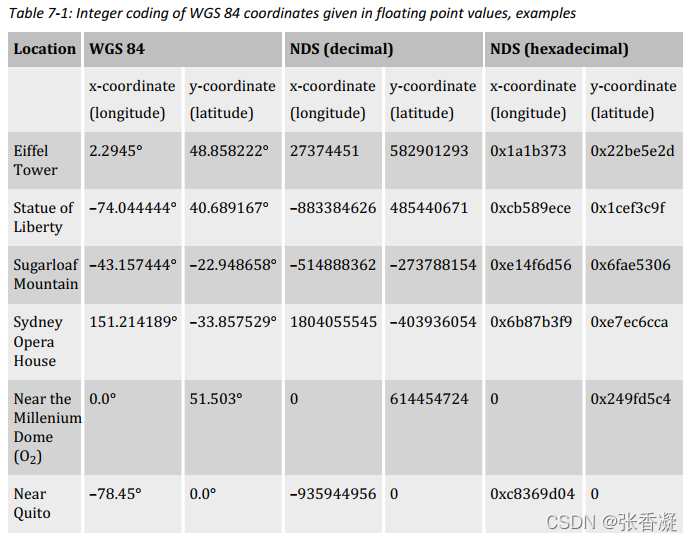

坐标系编码，应用一个缩放因子，使360°对应于232，对于经度（X坐标）从-180°到+180°，完全覆盖32位整型。在NDS中，一个坐标单位等于经度或纬度的90/230度。坐标值的范围经度在-231≤x≤231，纬度在-230≤y≤230。

作为例外，在BDAM中允许纬度的坐标值+230表示北极的坐标。这个例外是必要的，因为北极是BDAM Level之间的一个重要连接点:当在地球上应用NDS规则混合BDAM Level时，纬度+90°的北极是任何两个相邻BDAM Level之间的联合边界的一部分。

坐标系的原点是WGS 84-0子午线与赤道的交点。

对于x坐标，用32位的整型表示：x = x31 x30…x1 x0

对于y坐标，用31位的整型表示：y = y30…y1 y0

注：

·由于采用了浮点运算，不同实现之间在最低有效位上的结果值可能有所不同。由于NDS中的数据精度通常高于地图供应商提供的数据精度，这对整体数据质量没有负面影响。然而，重要的是要确保一致的转换。（供应商提供的浮点坐标，一般是小数点后六位，精度大概是0.1米，而NDS精度大概是0.009米）

·在把浮点型值转换成整型时，采用向下取整（floor）的操作，不是四舍五入（round）也不是truncate（对于正数，和floor一样，对于负数，就是取一个比自己大中最小的正数，就是在坐标轴上向0方向取），之所以用floor，关系到tile的划分规则，因为坐标向下取整，不改变坐标点所在的tile，同时也不会改变下层tile间的关系。

·纬度范围180°，只用到31位就可以满足纬度的范围，但在实际的使用过程中，还是用32位来存储纬度，读取的时候把最高位掩盖掉，比如：-273788154，用31位整型表示，值为0x6fae5306，用32位表示就是0xefae5306，其实就是最高2位的值必须相同。

莫顿码

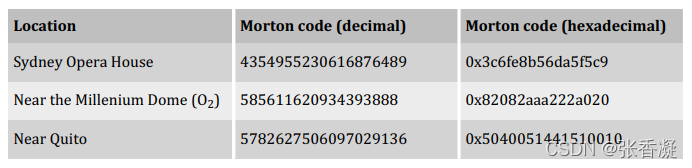

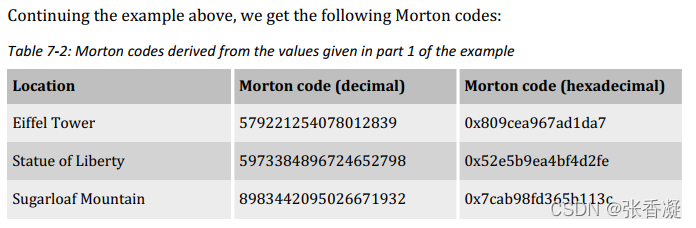

一个经纬度坐标是二维值，包括经度（X）和纬度（Y），莫顿马是个表示一维的值，所以把一个二维的值映射到一维的值，方法如下：

由x和y的各个bit位交错组合而成，c的值得范围为0≤c＜263.如果用一个64bit的整型来存，是最高bit总是为0，这样这个整型总是为一个正数。

如果是按照莫顿码排序，就称为Morton order.

在NDS中，有多个应用是按mordon order排序，比如POI结构单元，tile也是按mordon order排序的。

7.2.2 Reducing Coordinate Precision

坐标精度决定了NDS中存储空间数据的数值精度。NDS的最大坐标分辨率定义为360°/232，在赤道或子午线上，每个坐标单位约0.9 cm。

为了存储具有最大分辨率的坐标，需要32位值。但是，为了节省空间，NDS允许最多15位(包括1个符号位)来编码tile内的坐标。为此，必须降低包括13级在内的所有级别的坐标精度。

这是使用位移值参数完成的，该参数作为所有结构单元的全局元数据项存储在不同的级别。参数shift value由位数指定，使用方法如下:当NDS应用程序从数据库中读取坐标值时，将其向左移动指定为位移量的位数。之后，在NDS坐标系中基于360°/232进行坐标值解释。因此，在将坐标写入数据库之前，编译器必须将完全解析的坐标值向右移动定义的位移量。

例如，4位的移位值意味着从数据库中读取的每个数字都要向左移动4位(即乘以16)。因此，分辨率降低到1 / 16，相当于沿赤道或子午线的每个坐标单位大约14.4厘米。对于除基本地图显示和路径规划结构单元之外的所有结构单元，3位的移位值是允许在坐标宽度为15位的13级tile中编码坐标的最低移位值。在基本地图显示和路径规划结构单元中，最小移动值为4是必需的。对于地图显示，这允许存储覆盖整个tile的区域特征。对于路径规划，这允许存储跨越整个tile宽度的直线道路几何线。然而，这个移位值仍然产生一个比通常输入数据的精度更高的分辨率。因此，建议将13级的偏移值指定为5或6，这将导致沿赤道或子午线每个坐标单位的分辨率约为30或60厘米。

移位值通常(但不一定)会随着每一个上层而增加。不允许降低上一级的位移值。考虑到NDS tile scheme，每个上层增加1的偏移值是一个明显的过程。作为一个结果, 在上一层，坐标分辨率降低了4倍(因子2是由于高一层，因子2是由于移位值增加)。

改变移位值会导致同一点在不同级上的坐标值不同，从而导致点“移动”。因此，用坐标差计算出两点之间的距离，就会在各层级之间产生差异。一种特殊情况是将两个不同的点映射到相同的坐标值。例如，（每一级位移值得增加）在第13级中相距160米的两个点有可能在第4级中是一个单一点。编译器必须考虑这些降低精度的缺点，并相应地处理它们。处理可以根据结构单元的不同而有所不同。

注：如果相同NDS数据库的基本地图显示结构单元使用相同level，他们也会使用相同的坐标偏移。

输入数据的坐标是通过truncation而不是通过数学四舍五入来适应坐标网格的。例如，如果移动值在每一级递增1，则坐标值的最低有效位将被删除。使用truncation而不是rounding的原因是rounding可能会移动位于附近的点。导航数据标准-格式规范地理数据的划分，将东部或北部的瓦片边界直接划分到边界上。根据给tile分配要素的规则，将一个点要素分配给相邻的tile。truncation确保点要素总是分配给相同的tile。

7.3 Tiling Scheme（网格划分）

每个feature都有自己的唯一的坐标点，我们可以通过地理位置来查找feature，定位feature和分组feature。这要求我们必须支持高性能的数据管理，比如。。。。

NDS使用tiling scheme来完成这个功能。就是把整个地球表面按网格切分成一个一个格子，这个格子我们称为tile。每个tile近似为一个正方形的区域（实际上，每个tile的4条边长度都不一样，因为tile是按经纬度大小一样宽来切割的，但是纬度越高，相同经度表示的距离就越短）。

NDS中，database是以tile为单位来进行存储的。也就是说，一个tile包含了在这个tile边界的地理范围的内的所有feature，这些feature将按datascript所定义的格式进行编码，存储为database的一个BLOBs。

Tiles具有很多优点：

* 应用程序通过一次访问数据库，就可以把在同一个地理范围内的所有相关数据都加载进来。这能够提高地图显示和路径规划的性能。

* tiles可以作为数据更新的单位。我们只需要对每一个tile记录一个版本信息，而不是每个独立的feature记录版本信息。这也可以节省大量的数据空间。

* tiles可以实现了对feature的分层引用。比如如果我们要引用到多个feature，这些feature属于同一个tile，这时候，这些feature的tileId只需要指定一次就可以。

Tiles and Building Blocks

导航数据在存储的时候，按照存储方式不同，分为BLOBs（二进制流存储）和relational（关系表存储）。

tiling scheme应用于BLOBs的存储方式，比如basic map display building block，routing building block等等，都是按照tiles的方式来分隔数据，按tiles划分数据后，就可以通过一个点快速查找这个点周边的数据。

而关系表存储的数据是没有tile的概念，比如POI building block。不过，我们也是需要支持周边查询POI的功能，这时候通过virtual tiles来支持那些特殊的查询功能。

7.3.1 Tile and Levels

tiling scheme同时定义了level的概念，在一个level上对应的所有的tile刚好覆盖了整个地球表面。在同一个level的每个tile的边界宽度都是固定的经纬度宽，所以同一level的tile在wgs84的坐标系统中大小是一致的。

*tile的边界长和宽，在wgs84的坐标系统中是相同的，但是如果转换成米为单位的坐标系统，他们的长宽就是不同的，纬度越高，相同经度所表示的距离（以米为单位）就越短。

最高level只包含2个tiles，到下一级level的时候，每个当前level的tile分割成下一级level的4个大小一样的tiles。这个过程反复进行，知道最低级level。上下级tiles就组成了类似于父子包含关系。

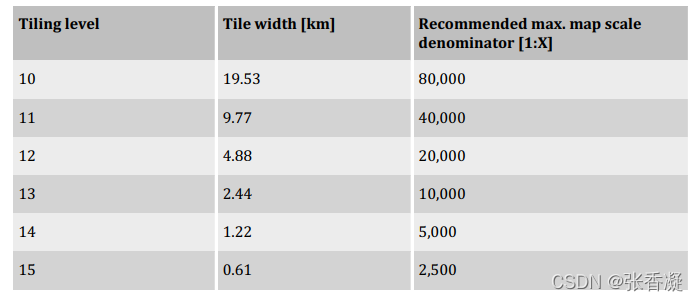

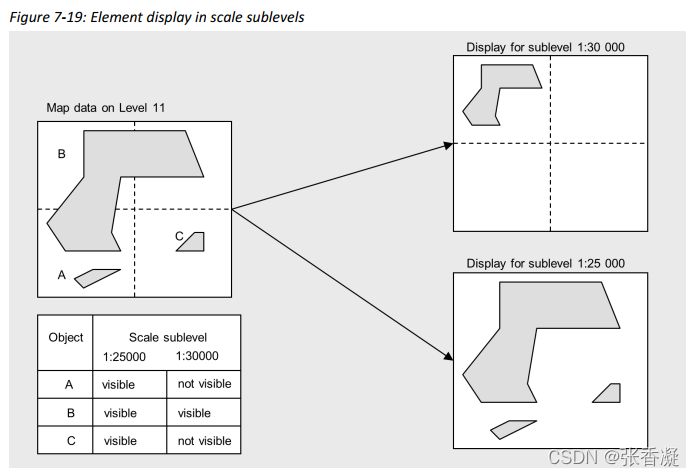

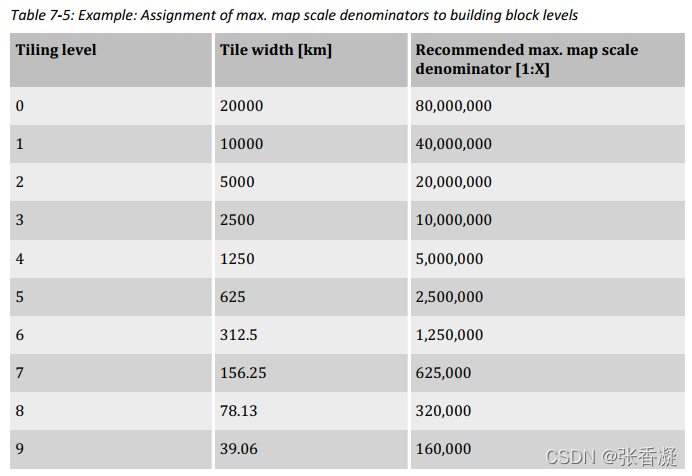

最高level被定义为level 0，最低level定义为level 15。一共16级，其中有些level是强制需要的，有些level是可选择是否生成这个level的数据。NDS使用level 13来定义最详细的路网数据，也就是说在routing data里面没有比level 13更低的level数据。对于那些低于level 13的level是留给 map display使用了。比如，我们可以存储详细的city map在levle 14中。

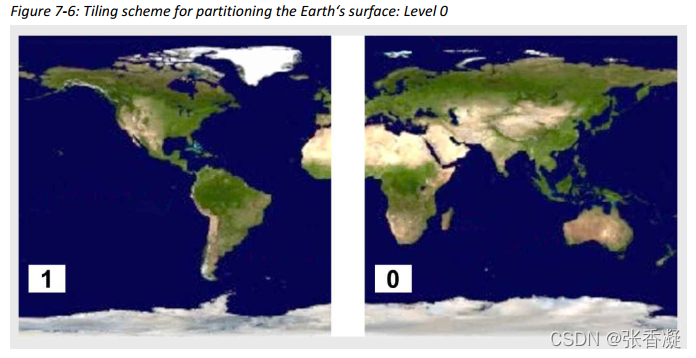

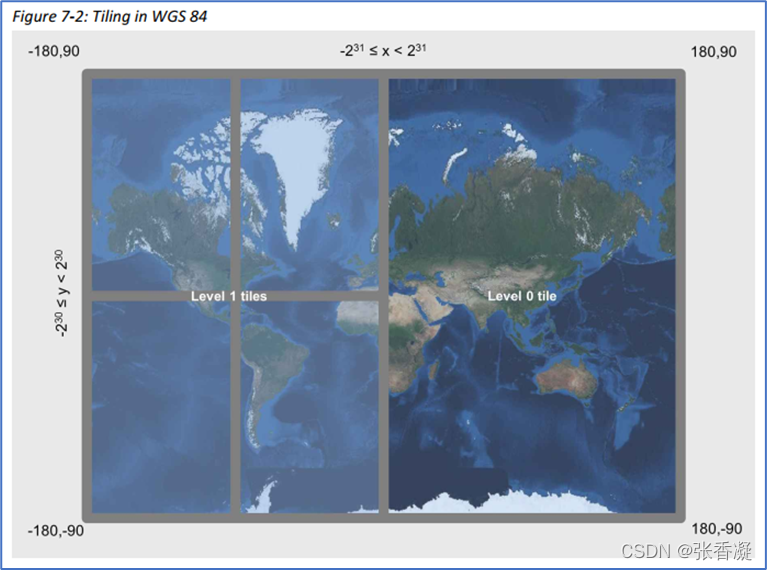

下图显示了level 0的tile情况，只有2个tile，这个tile的tile number 分别是tile 0和tile 1。在这个level中，一个坐标点属于哪个tile，由经度坐标的最高bit位来决定，即经度范围为（0° ≤ x < 180°）的属于tile 0，经度范围为（–180° ≤ x < 0°）的属于tile 1。上面我们定义了坐标的morton code,morton code很容易确定一个坐标属于哪个tile number。即，在level 0中，坐标点的morton code的最高bit位决定了这个坐标点的tile number（morton code共有63bit，别搞错成64bit），最高bit为0，就属于tile 0，最高bit为1就属于tile 1。

下图显示了level 1的tile划分情况。同样的按照morton code规则，这层level的tile number由morton code最高3bit来定义。下图中显示了tile number的二进制表示法，其中最高1位用破折号分开，从中可以看出，这个最高位就是当前tile所从属的上一级level的tile number。即当前tile number总是以上一级level的tile number为前缀的。

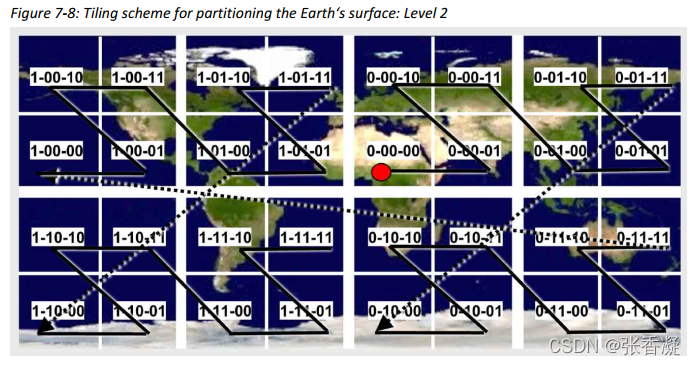

下图显示了level 2的情况，还是根据morton code来定义tile number。规则简单，实用，真是划分tile居家便利之良策。图上我们也画出morton order（也就tile number从小到大的排序）。

level k所包含的tile数为2^(2k+1),其每个tile的边长为2^(31-k)。level k所在的tile的tile number由坐标点的morton code的最高2^(k+1)位来标示（morton code是64bit）。

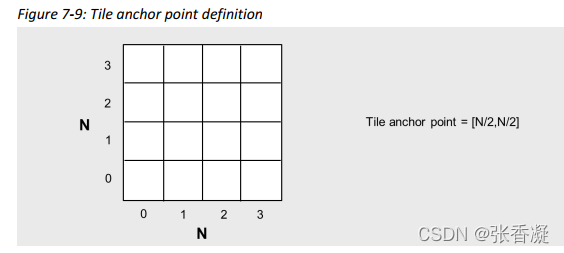

tile还有个概念就是anchor point，我们知道，就是tile内部的坐标点在存储的时候，为了压缩空间，我们并不是把完整的x，y值存起来，而是存储一个相对某个坐标的offset。这个相对坐标就是anchor point。一般而言，anchor point有2种取法，一种是取最左下角的点，这样好处是所有的offset都是正数，还有一种是取中心点，好处是offset是对称的，（中心点坐标anchor point还有个好处是可用应用Tolerance Range来划分网格来减少link被打断的概率，不过NDS的link总是不被打断，也就没这个好处）。

数据库中的tile通过其打包的tile ID进行标识。每个打包的tile ID由level number和tile ID组成。打包的tile ID的物理编码将两个组件打包成一个32位的值。

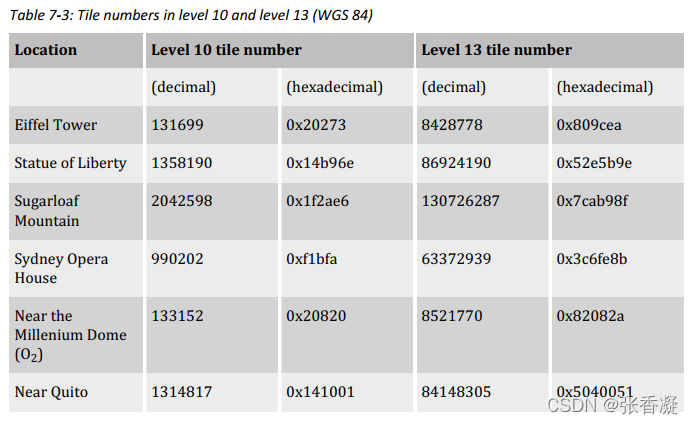

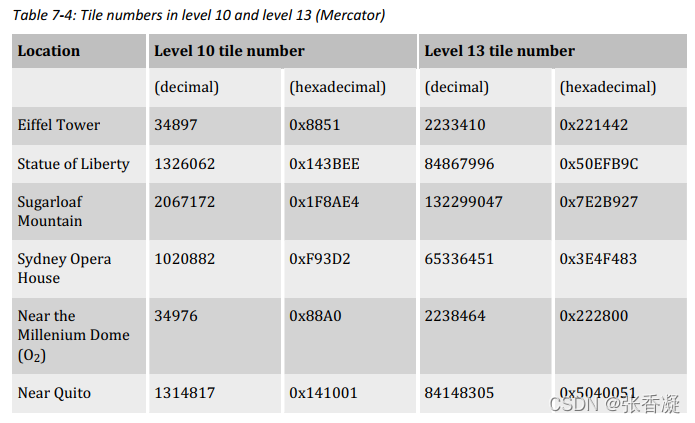

下表显示了每个位置的10级和13级覆盖tile的tile编号：

7.3.2 Tiles and Clipping

一个feature可以完全属于一个tile，或者横跨多个tile，其的位置将按照明确的规则来归属到某个tile或者多个tile。

需要区分以下要素位置：

一个要素完全包含在一个tile中(图7-10)。

一个要素扩展到多个tile(图7-11)。

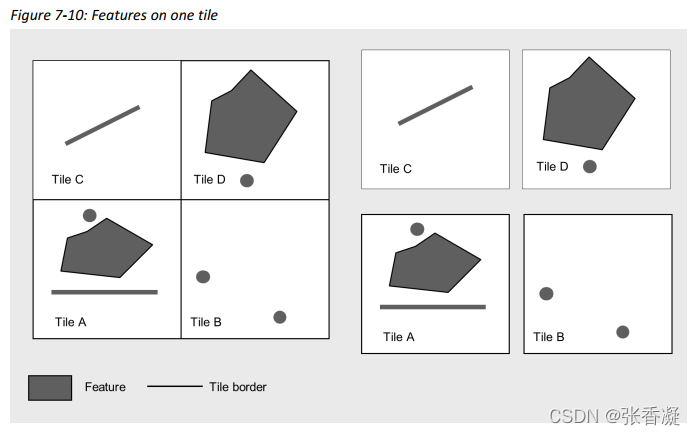

图7-10中描述的要素被分配到一个tile上。他们没有跨越tile边界。

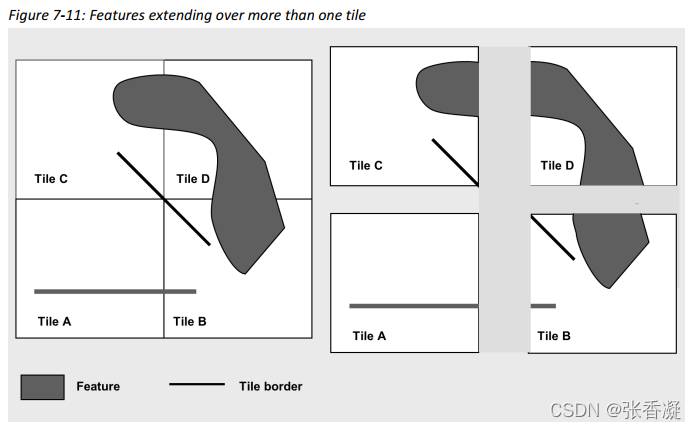

图7-11中所示的所有要素都具有延伸到多个tile上的几何图形。NDS使用一种剪切机制来描述这些要素的几何形状。

任何扩展到多于一个tile的要素的几何形状都会在tile的边界处被裁剪，并且要素的各个部分会被分配到相应的tile上。

分割的要素会产生位于相邻tile上的独立tile。tile边界上的点或线在坐标水平上被复制。导航数据标准格式规范地理数据的分区由一个剪切操作产生，可以唯一地分配给一个相邻的数据块。

通过引用公共数据库要素(如命名对象或routing link)，得到的要素仍然是相关的。例如，图7-11。

NDS使用中心点作为其tile的anchor point。tile中的点坐标在存储的时候，只是存储相对于anchor point的offset。在存储link的shapepoint时候，第一个点为相对anchor point的offset，其后的点就是相对前一个点的offset。

7.3.3 Generating Packed Tile IDs

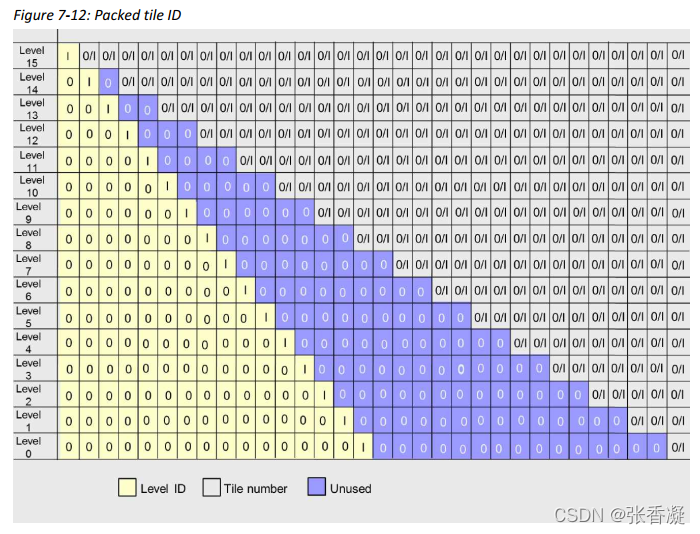

tile在NDS中都有一个标示自己的tile ID，tile id由level number和tile number这2部分组成的一个32bit的整数。生成的规则由下图说明。

tile编号是根据Morton order创建的。

0级的tile数由一位组成，这是根据tile的西南角经度的最显著位设置的。对于每个较低的级别，tile编号将扩展两位。tile编号由父tile编号的位和tile西南角的纬度和经度的第n位构建，n =级别号，从最显著的位0开始计算。因此，tile编号与tile西南角Morton代码的最有效位(2n+1)相同。

要生成打包的tileID，编译器需要结合tile号和level number。引用的级别数n应该被编码为2^16+n(例如，级别0的65536 = 216)。编码后，编译器应用一个按位或操作来生成打包的tile ID。

7.3.4 Generating IDs According to Morton Order

为了加快对特定数据元素的访问，必须根据Morton order为这些元素生成id。例如，这些元素是:命名对象、POI和POI服务位置。

根据Morton订单生成id时，需要考虑以下几点：

生成过程可能需要考虑级别。

生成过程将生成32位id。

生成过程必须考虑更新，以避免雪崩效应。

生成过程必须生成支持范围查询的id。

生成过程必须生成一组id，使每次更新的更改量最小化。

推荐的过程

1. 为每个数据元素标识一个参考点。

对于具有地理范围的数据元素，典型的参考点要么是边界框的中心，要么是属于该数据元素的最南部点的最西部点。

2. 为每个数据元素标识一个级别。

要素类型或POI类别可以决定使用的level。它也可以是items首次出现的level。对于具有地理范围的项，如果数据元素完全包含在一致的tile中，则使用后面两个上层中的一个是明智的。如果不需要升级，则将所有数据元素默认使用level 13。

3.为每个数据元素附加一个tuple，它包括：

7.3.6 Using Tile Headers for Selective Data Fetching

对于routing和BMD tiles，NDS提供了表示可用的tile features的块头。标头还包含可用属性的偏移量。应用程序可以使用这些偏移量有选择地获取某个要素的数据，而无需解析前面的要素。如果只需要一个要素的数据，这种方法可以提高性能。

7.4 Tile Content Index

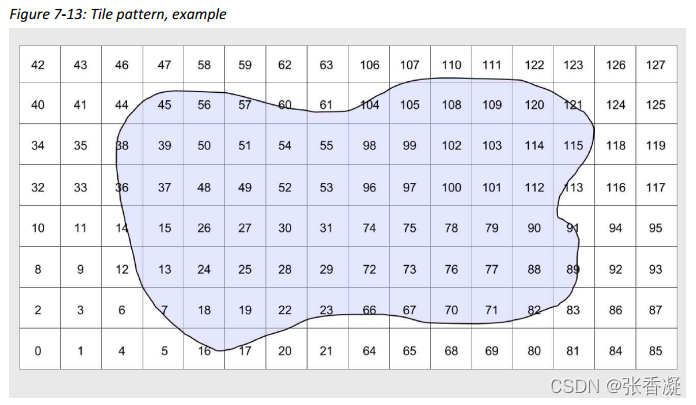

出于地图显示的目的，应用程序必须快速确定哪些更新区域包含给定tile的数据。由于更新区域可能根据国家边界(即不规则的轮廓)来定义，因此这个过程可能比可接受的时间更长。与边界框的比较不够精确，无法防止对数据库的不必要访问。

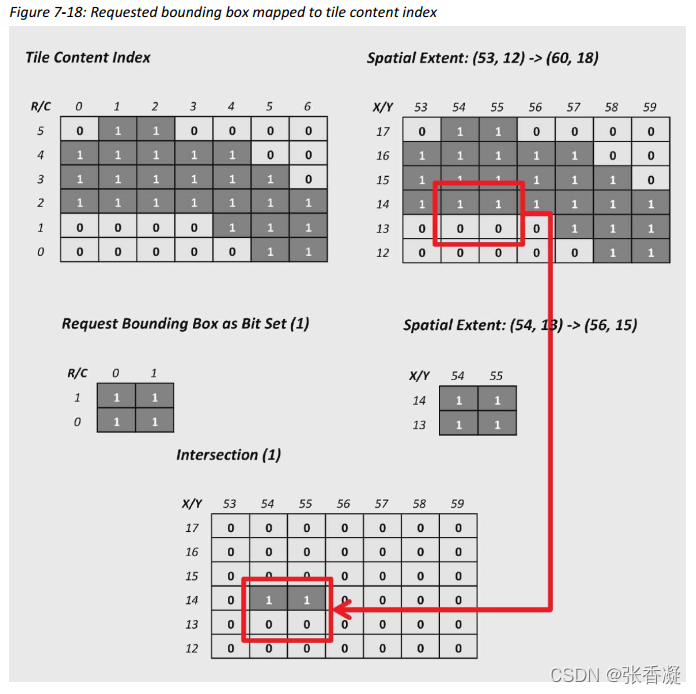

由于这个原因，NDS提供了可选的tile内容索引，其中包含了一个tile是否存在于给定的更新区域和结构单元中的信息。Tile内容索引表示为高度紧凑的位数组。因此，应用程序将它们保存在主存中是可行的。

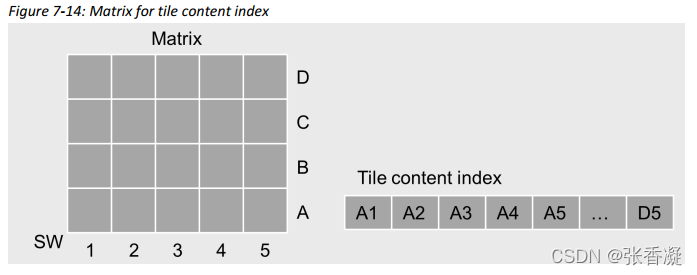

Tile Content Index as a Matrix

7.4.1 Building Blocks and Tile Content Indices

tile content indices是可选的不是必要的。

tile内容索引对于以下的结构单元是必要的：Routing, Basic
Map Display, POI, Traffic Information, Orthoimages, Digital Terrain Model, 3D Objects。

注：如果正射影像或数字地形模型结构单元使用墨卡托地图投影而不是WGS 84，那么应用程序需要以不同的方式解释tile内容索引。这是因为tile被放置在不同的空间位置在墨卡托。

Tile内容索引对于以下结构单元是可选的:名称、语音、全文搜索、连接视图、扩展。

不允许共享数据结构单元使用Tile内容索引。

允许使用tile内容索引的结构单元，可以为每个更新区域的每个结构单元的每个级别拥有一个或多个tile内容索引。选择哪一层作为tile内容索引，取决于结构单元。

具有强制性的Tile内容索引(路由、基本地图显示、POI、交通信息、正像图像、数字地形模型、3D对象)的建筑块应在最高填充级别上至少有一个Tile内容索引，或在比最高填充级别更高的级别上至少有一个Tile内容索引。此外，没有需要Tile内容索引的Tile或虚拟Tile的结构单元应该有一个由编译器选择的适当级别的贴图内容索引。推荐使用能够在大小和性能之间提供良好平衡的level。

例：

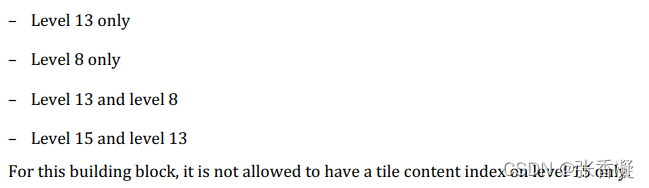

基于tile的结构单元或使用虚拟tile的结构单元包含13和15级的数据。它允许在以下级别或级别组合上有一个tile内容索引:

没有tile或虚拟tile的结构单元包含13、10、7和4级的数据。tile内容索引的级别为4或更高级别应使用。此外，level 8可以用于tile内容索引。

对于具有可选的tile内容索引(名称、语音、全文搜索、连接视图或扩展)的构建块，没有关于tile内容索引使用级别的规定适用。

7.4.2 Filling the Tile Content Index of a Junction View Building Block

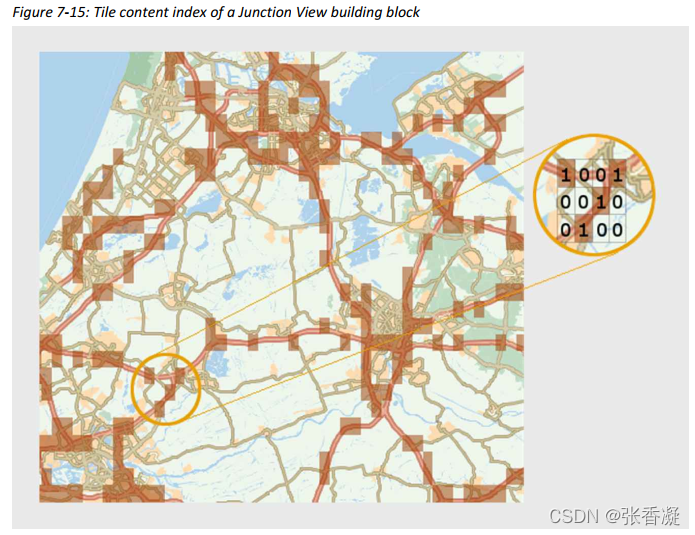

图7-15演示了在tile内容索引中包含数据的tile的表示。tile内容索引被建模为一个矩阵。包含至少一个连接视图的贴图的矩阵单元被设置为1。

7.4.3 Multiple Tile Content Indices

一个结构单元可以包含多个tile内容索引。可能在多个级别上有一个tile内容索引。在一个结构单元的特定级别上也可能有多个tile内容索引。

如果一个tile内容索引的矩阵的行或列中有许多相邻的单元格没有被设置(值O)，那么可能会创建一个新的TileContentIndex。通过将索引拆分为多个tile内容索引，可以避免索引中多余的位，这是由于相邻单元格没有设置而导致的。分割块内容索引的决定是大小和性能之间的折衷。

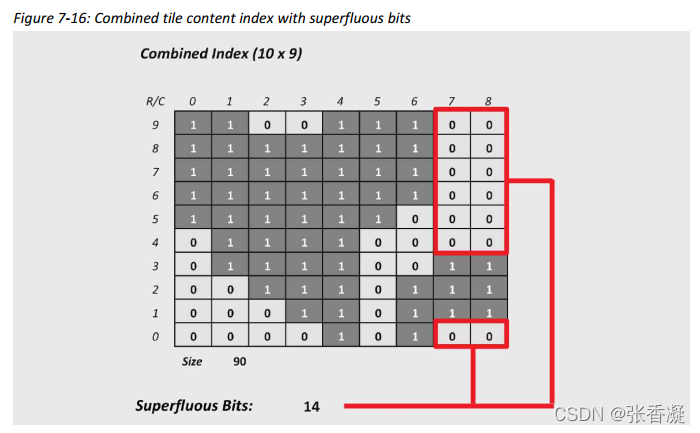

示例1:带有岛屿的更新区域包含一个用于基本地图显示(海洋tile)的tile内容索引和一个用于routing(如果没有渡轮链接)的tile内容索引。Routing结构单元中的tile内容索引涵盖了大陆和岛屿。图7-16说明了这样一个tile内容索引，它将tile上的信息组合在Routing结构单元中。第7列和第8列代表带有海洋和部分岛屿的地图tile。由于不存在中转链接，大多数单元格不包含routing数据。用来描述空块的位是多余的。

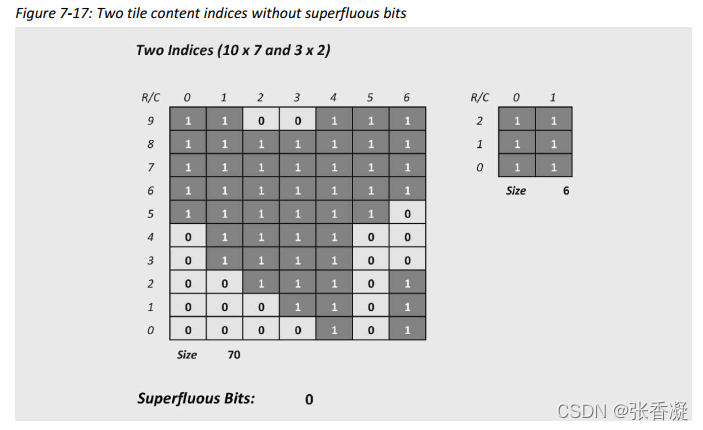

示例2:带有岛屿的更新区域包含一个用于基本地图显示的tile内容索引(海洋贴图)和两个用于路由的tile内容索引(如果没有渡轮链接)。Routing结构单元中的两个tile含量指标覆盖了大陆和岛屿。图7-17演示了如何为两个tile内容索引建模并避免多余的位。左边的tile内容索引代表了覆盖大陆的地图tile和右下角岛屿的三个tile。右边的小块内容索引代表岛屿上的块。例1中14个多余的部分被省略。
