计算流体力学的基本方法简介(有限差分法、有限元法、有限体积法)

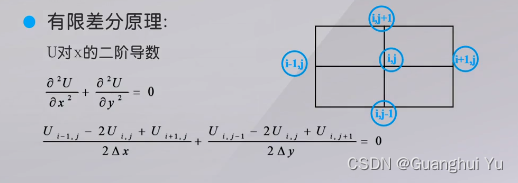

1、有限差分法:

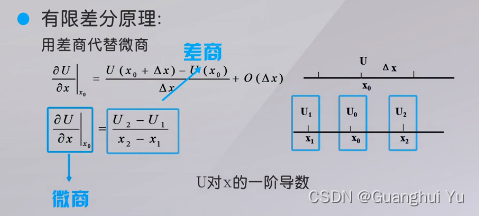

原理,用差商代替微商;

优缺点:

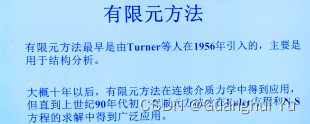

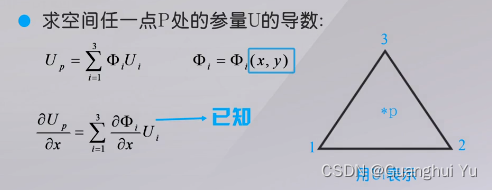

2、有限元方法:

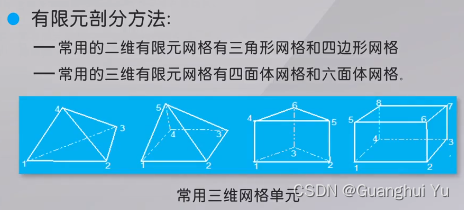

有限元剖分方法:

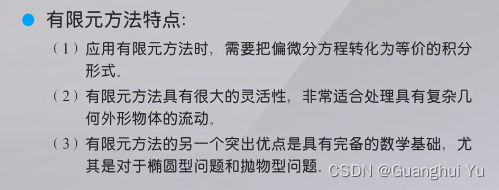

特点:

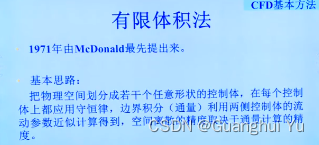

3、有限体积法:

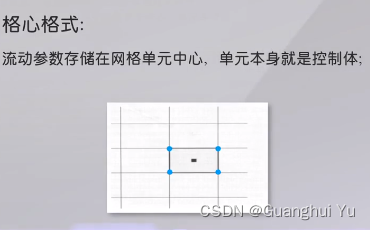

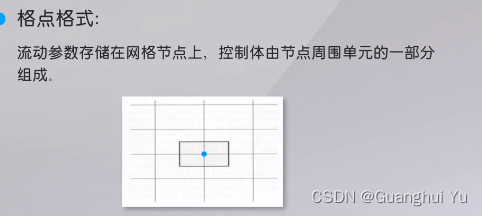

两种方式,格心格式和格点格式:

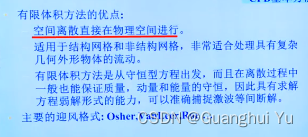

特点:
