Nuscenes数据集中radar到image投影的源码解析

了解一个事物最好的办法就是debug一遍其源码，类似于看本质。

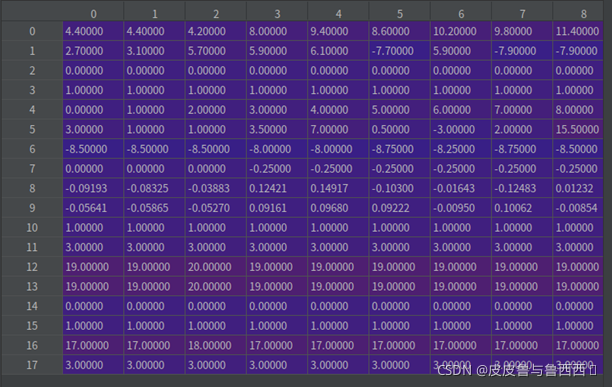

Nuscenes中的Radar pointcloud格式：

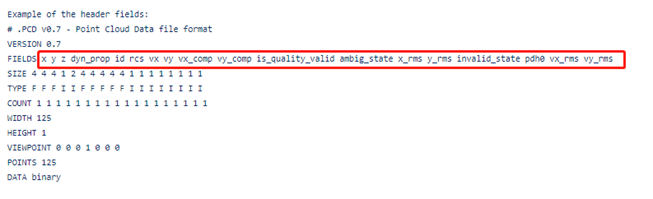

共有18个特征，包括x，y，z，……。可以看到z默认是0，也就是说，radar只能探测到x，y坐标，没有z的信息的。

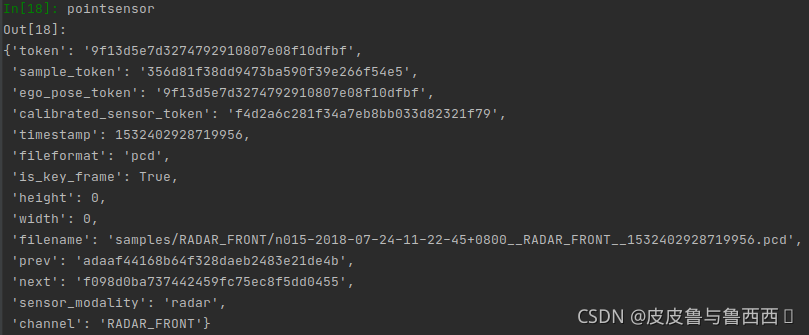

通过token读到pointsensor的信息

总览

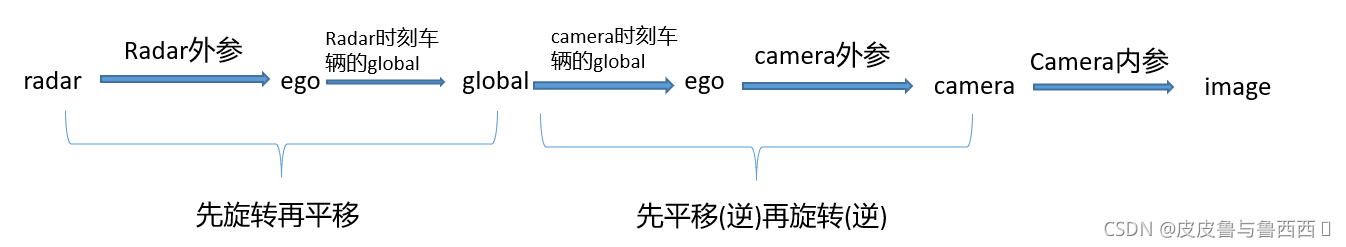

Radar -> image 投影可以分为五次映射

1. radar坐标系 -> 车辆ego坐标系（radar外参）

radar相对于ego的旋转、平移变换，信息存储在pointsensor[‘calibrated_sensor_token’]中。

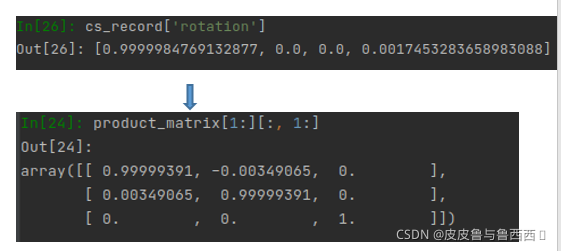

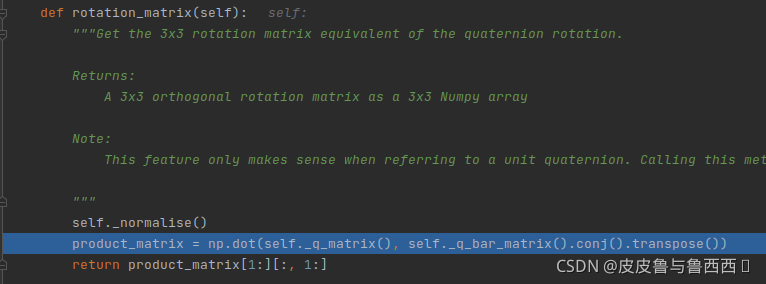

其中，旋转信息是以四元素的方式存储，需要调用下面函数先转换成旋转矩阵以便计算

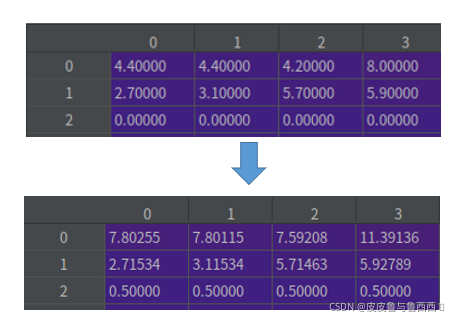

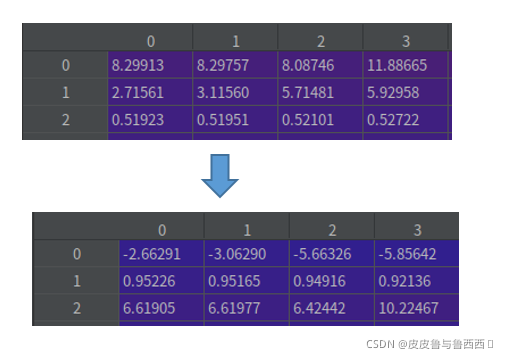

pc变换前后（仅对18个特征的前三个做了变换）：

2. ego坐标系 -> global坐标系（radar）

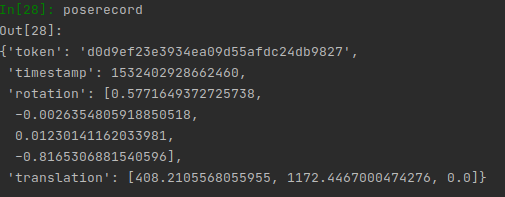

从pointsensor[‘ego_pose_token’]中获取雷达探测时刻小车相对于全局的pose

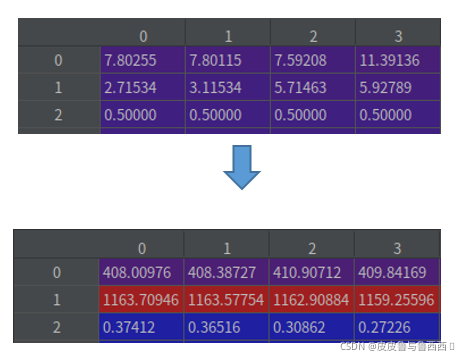

pc变换前后（仅对18个特征的前三个做了变换）：

3. global坐标系 -> ego坐标系（相机外参）

从cam[‘ego_pose_token’]中获取相机拍摄时刻小车相对于全局的pose，注意，此处应是逆变换。由于：

若 A， B 均可逆，则 (AB)^(-1) = B^(-1) A^(-1)

所以先平移后旋转，并且都是原矩阵的逆矩阵（注：其中旋转矩阵为正交矩阵其逆等于其转置）。

pc变换前后（仅对18个特征的前三个做了变换）：

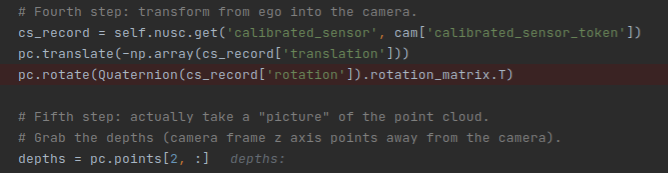

4. ego坐标系 -> camera坐标系

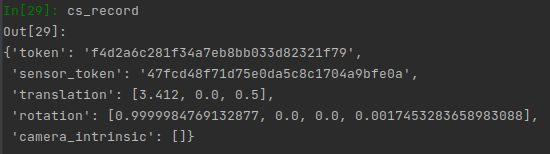

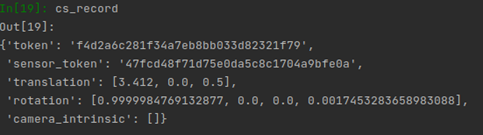

从cam[‘calibrated_sensor_token’]中获取相机拍摄时刻相机外参，即旋转平移参数（注意，cs_record中还包括内参，第五步将用到）

pc变换前后（仅对18个特征的前三个做了变换）：

5. camera坐标系 -> image坐标系 （相机内参）

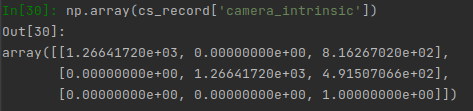

从cs_record[‘camera_intrinsic’]中获取相机内参

将pc投影至image平面，注意，由于投影后会损失一个维度的信息（深度），因此额外保存该通道信息

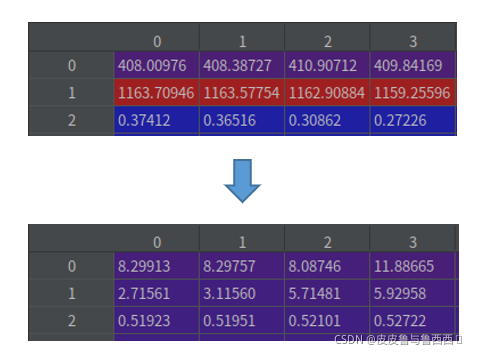

pc变换前后：

保留的深度信息：

最终结果：

一个思考：

为什么要多做一步投影到global坐标系下？

因为camera和radar并不是同时触发的，其时间戳存在一定延迟，在这一小段延迟中，车辆可能已经行驶了小段路程，要把这个作为传感器运动的补偿考虑进去。当然，我们默认两份数据中感知到的环境在小段时间内变化不大。

如果车辆是完全静止，两个状态小车完全重叠，就不需要投影到global坐标系下。
————————————————————————————————————————————
nuscenes源码
