模拟示波器是一种采用模拟电路作为基础的示波器，显示波形的部件为 CRT 显像管 (示波管)，是比较常用的一种实时检测波形的示波器

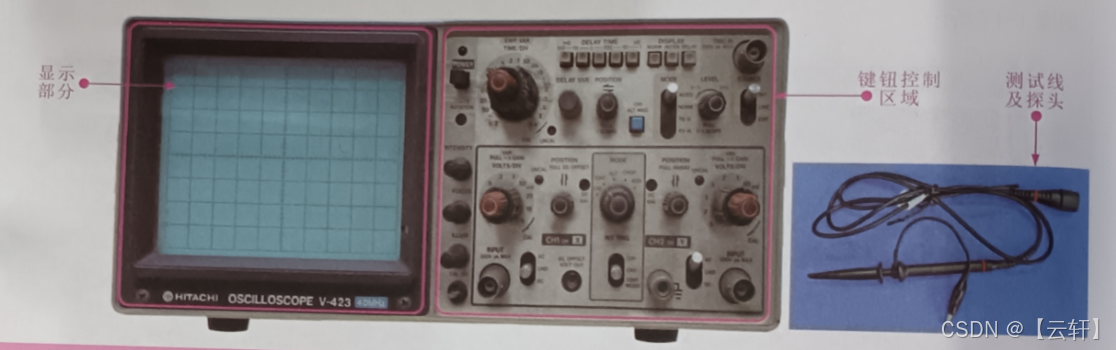

如图所示，典型模拟示波器的整机结构。主要由显示部分、键钮控制区域、测试线及探头、外壳等部分构成。

1、显示部分

示波器的显示部分主要由显示屏、护罩和刻度盘组成，如图所示。

2、键钮控制区域

模拟示波器的右侧是键钮控制区域，每个键钮都有符号标记表示功能，每个键钮和插孔的功能均不相同。

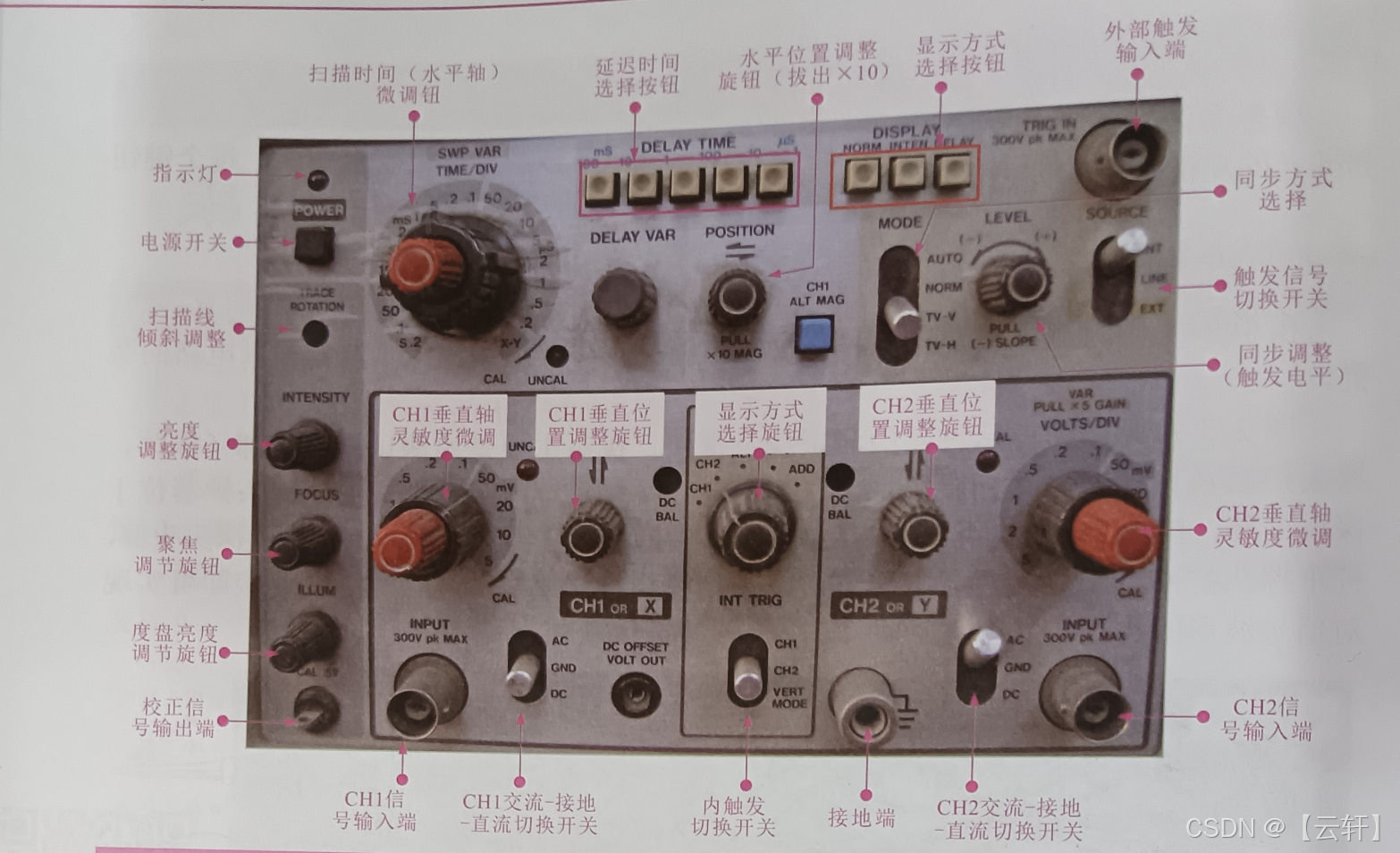

模拟示波器的键钮控制区域位于示波器整机的右侧。下图为典型模拟示波器的键钮控制区域。模拟示波器的操作键钮各有各的功能,下面结合模拟示波器的实物图进行介绍。

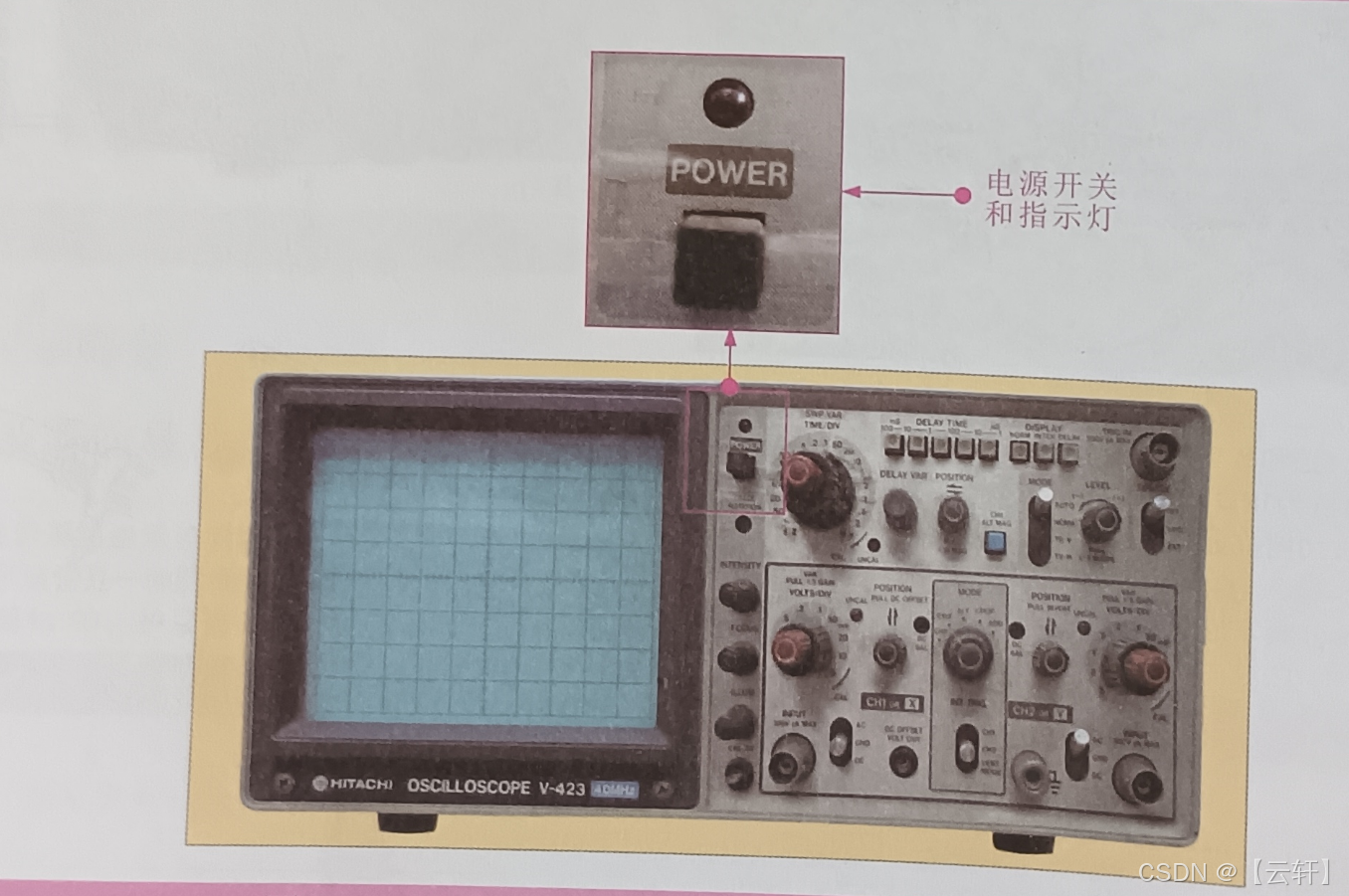

(1) 电源开关 (POWER):用于接通和断开电源，当接通电源时，位于电源开关上方的电源指示灯亮。

(2) 指示灯: 指示示波器的工作状态。模拟示波器的电源开关和指示灯如图所示。

(3)CH1 信号输入端 (INPUT 300V pk MAX):用来连接示波器 CHI测试线

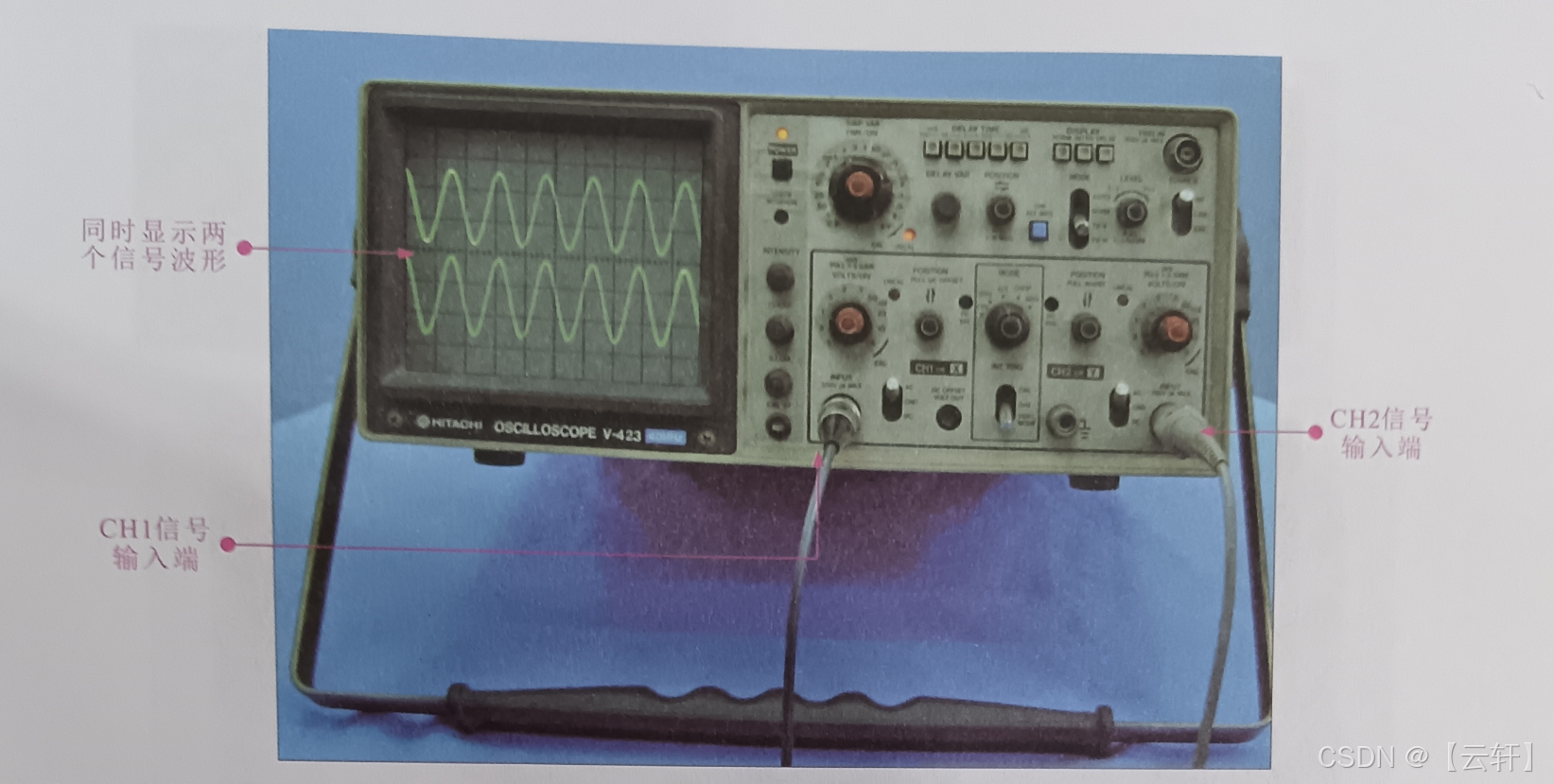

(4)CH2信号输入端 (INPUT 300V pk MAX) : 用来连接示波器 CH2 测试线。两个输入端可以单独使用，也可以同时使用，如图为 CHI和 CH2 两个输入端同时输入信号波形。

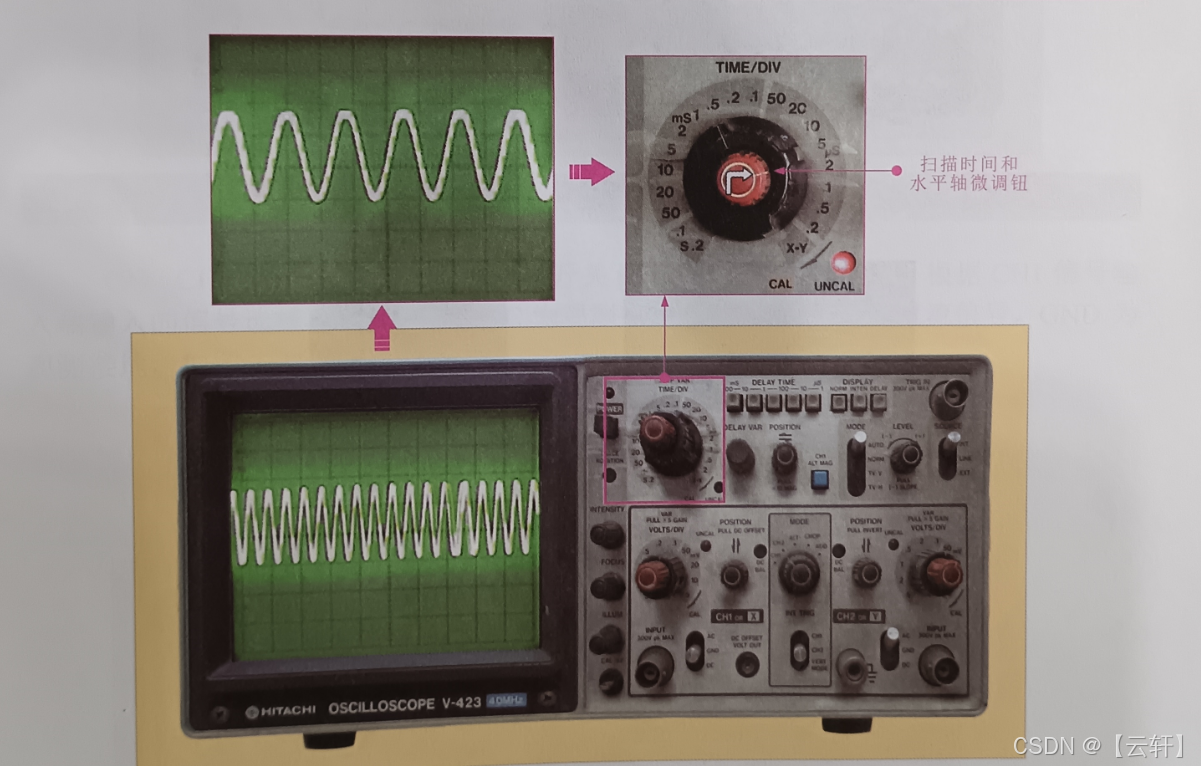

(5)扫描时间和水平轴微调钮(SWP VAR TIME/DIV 用于调节扫描时间，如图所示。

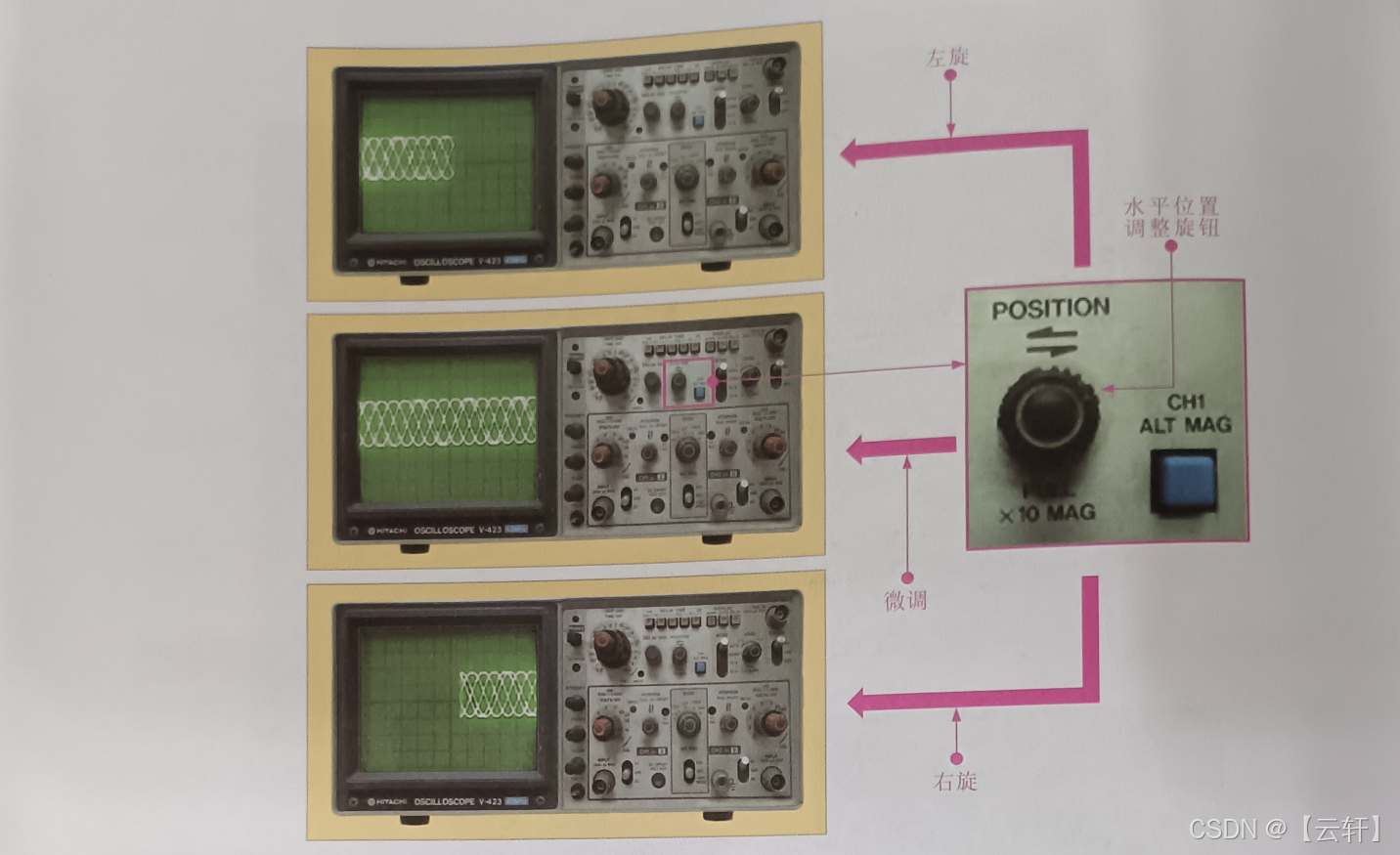

(6)水平位置调整旋钮(H POSITION) :用于调节扫描线的水平位置，如图所示。

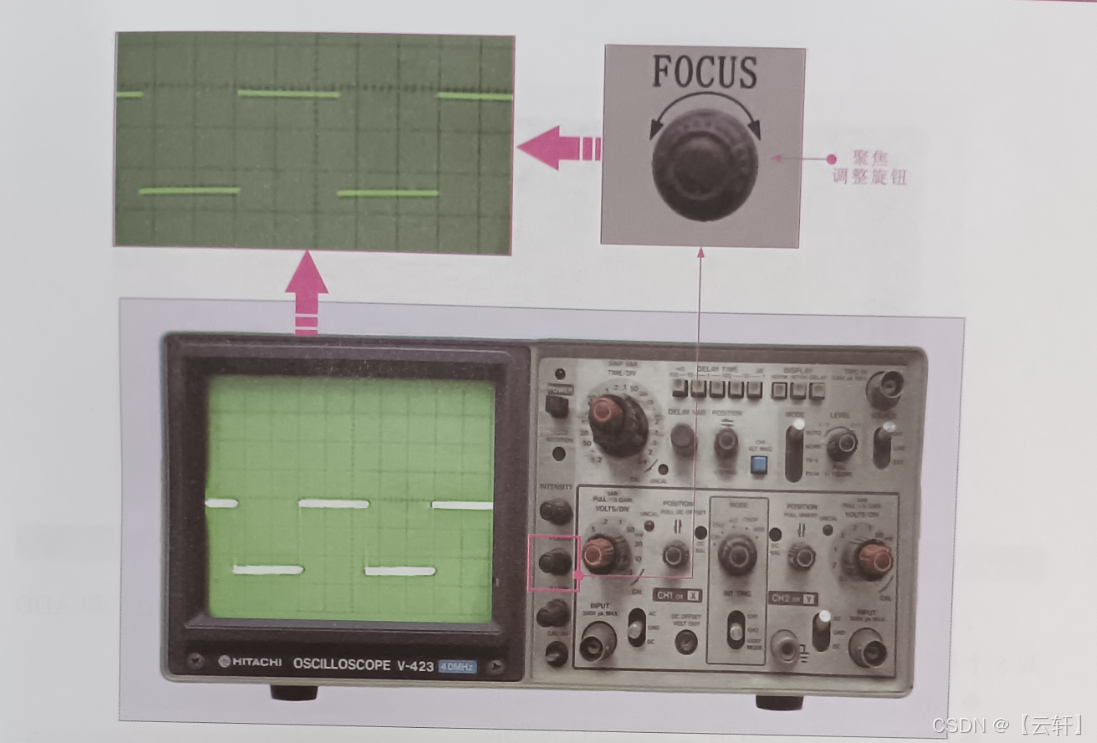

(8) 聚调整旋钮(FOCUS) 和扫描线亮度调节旋 (ILLUM) : 可调节扫描线变得更清晰，如图所示

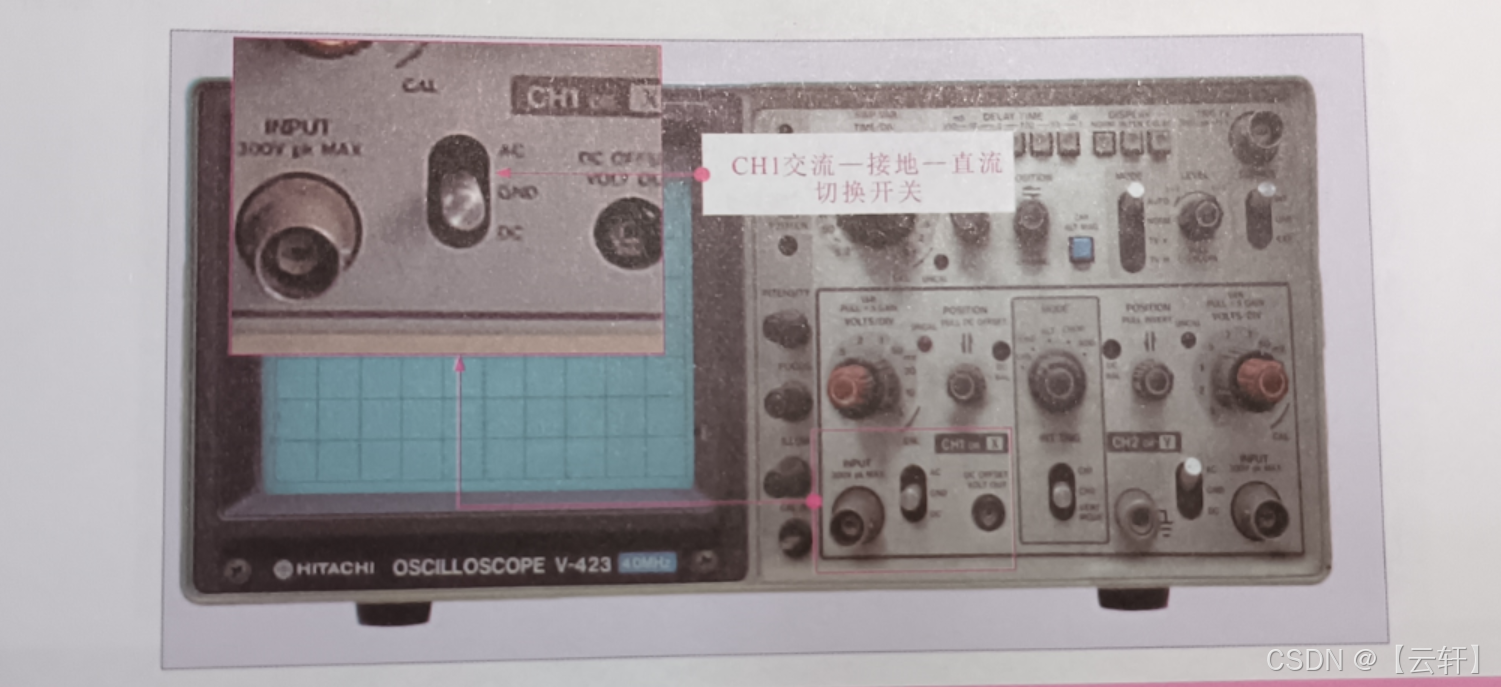

CH1 交流一接地一直流切换开关[(CH-I)AC-GND-DC]: 根据 CH1 信号输入端输入的信号选择不同的挡位，AC 为观测交流信号，DC 为观测直流信号，GND 为观测接地，如图所示。

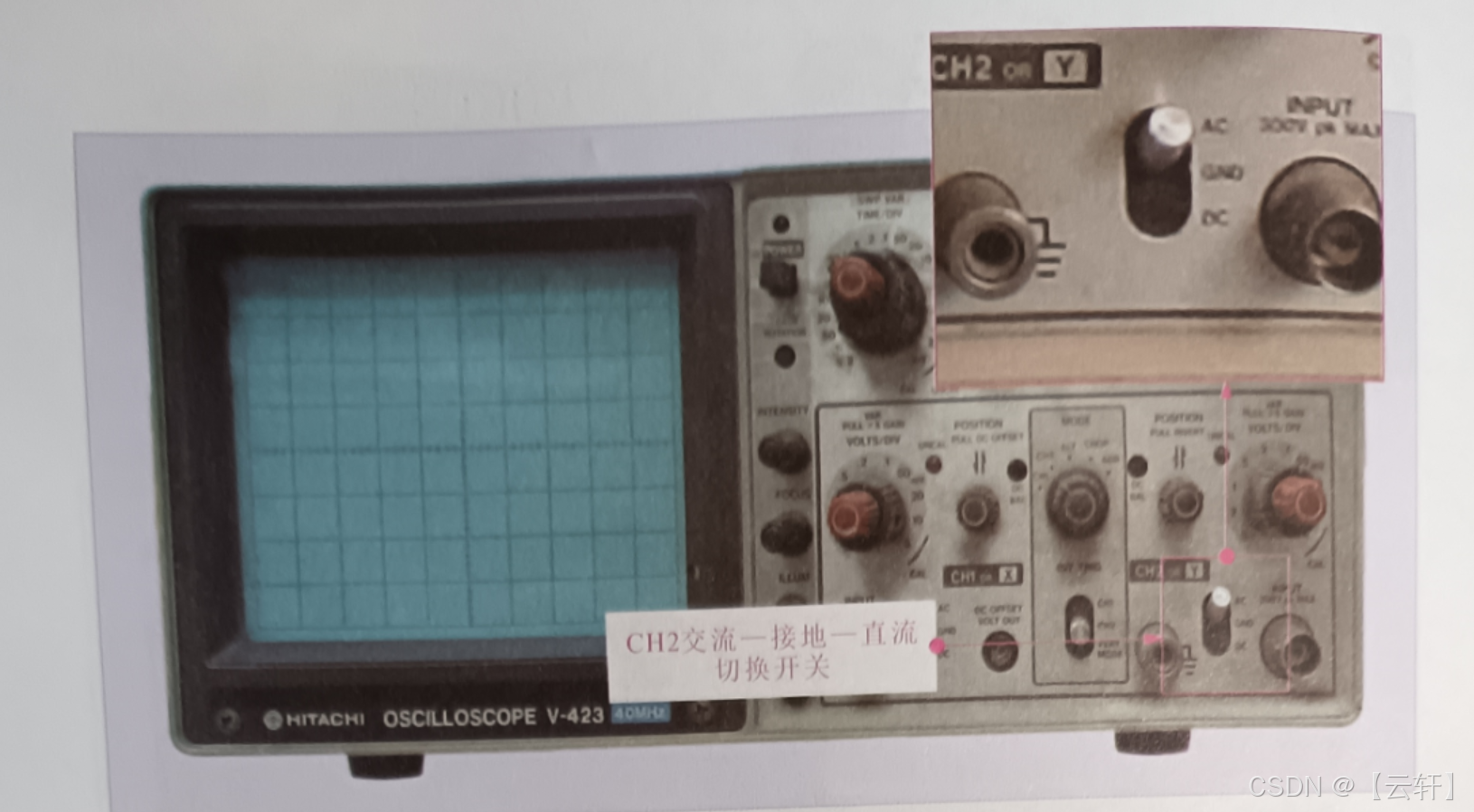

CH2 交流一接地一直流切换开关[(CH-2)AC-GND-DC]: 根据 CH2 信号输入端输入的信号选择不同的挡位，AC 为观测交流信号，DC 为观测直流信号，GND 为观测接地，如图所示

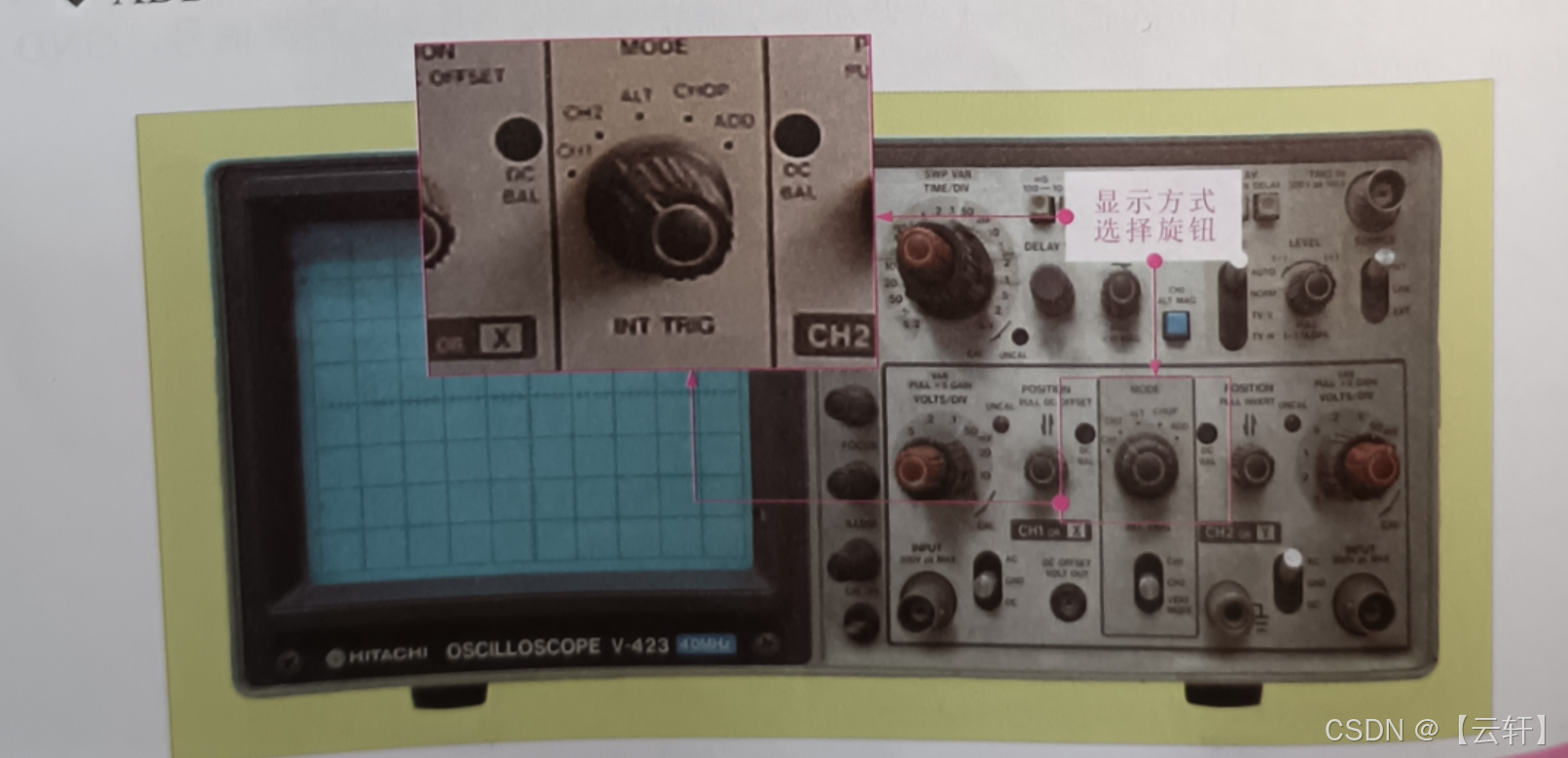

显示方式选择旋钮 (MODE): 设置 CH-1、CH-2、CHOP、ALT和ADD共5个挡位，如图 2-13 所示。

CH-1:只显示由 CH-1输入信号的波形

CH-2:只显示由 CH-2 输入信号的波形

CHOP:快速切换显示方式。

ALT:两个输入信号的波形交替显示。

ADD (Addition): CH-1 和 CH-2 两个输入信号进行加法或减法处理并显示

CHI 垂直位置调整旋钮[ (CHI) POSITION PULL DC OFFSETI: 用于适移动波形位置以便于观察。

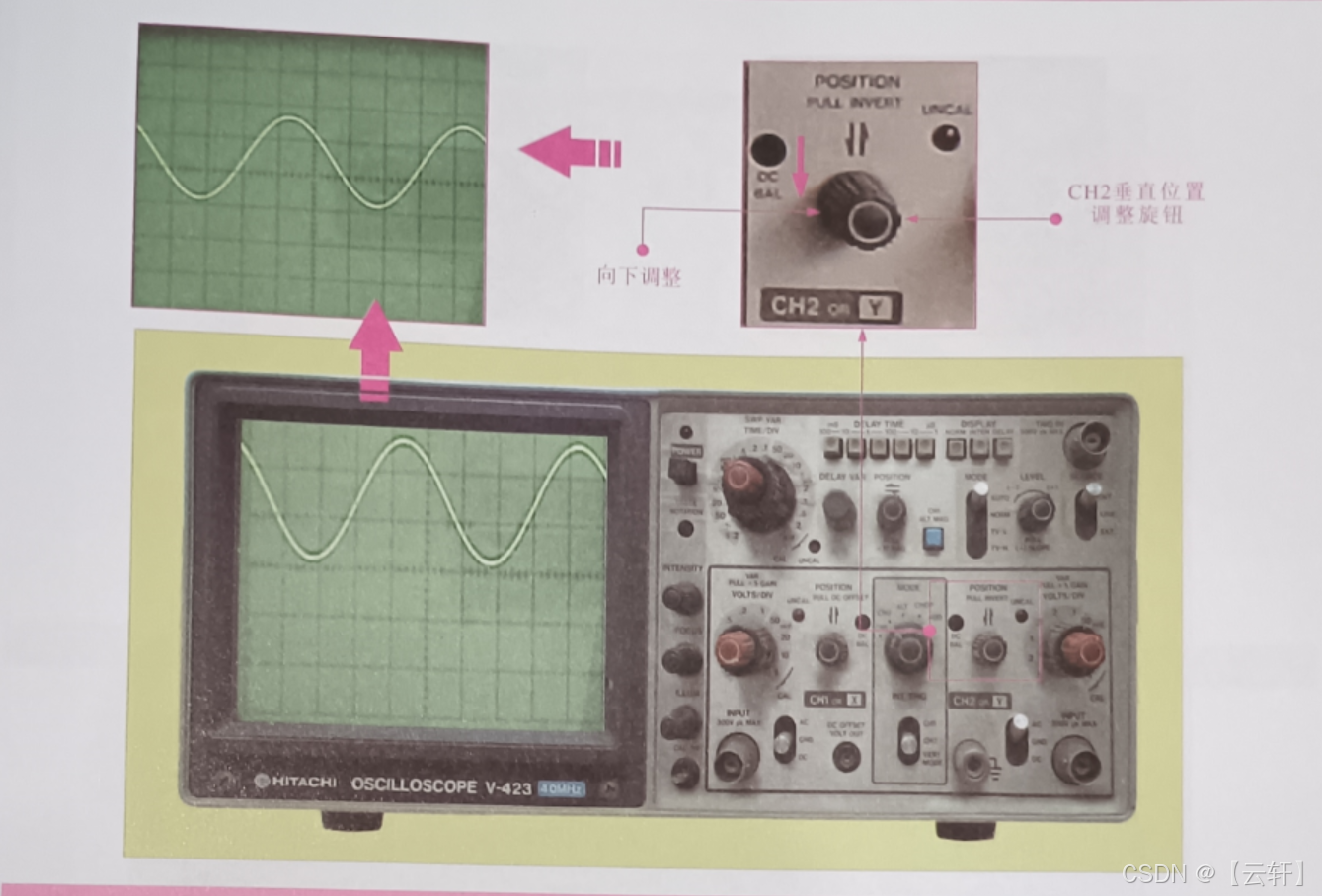

CH2垂直位置调整旋[(CH2) POSITION PULLINVERT: 用于适当动波形位置以便于观察，如图所示。

CH1 垂直轴灵敏度微调 (VARIABLE) 和垂直轴灵敏度切换 (VOLTSDIV): 这两个旋钮是一个同心调整旋钮，外圆环形旋钮是灵敏度切换钮，内圆旋钮是微调钮，可以根据被测信号的幅度切换输入电路的衰减量，使显示的波形在示波管上有适当的大小，如图所示。

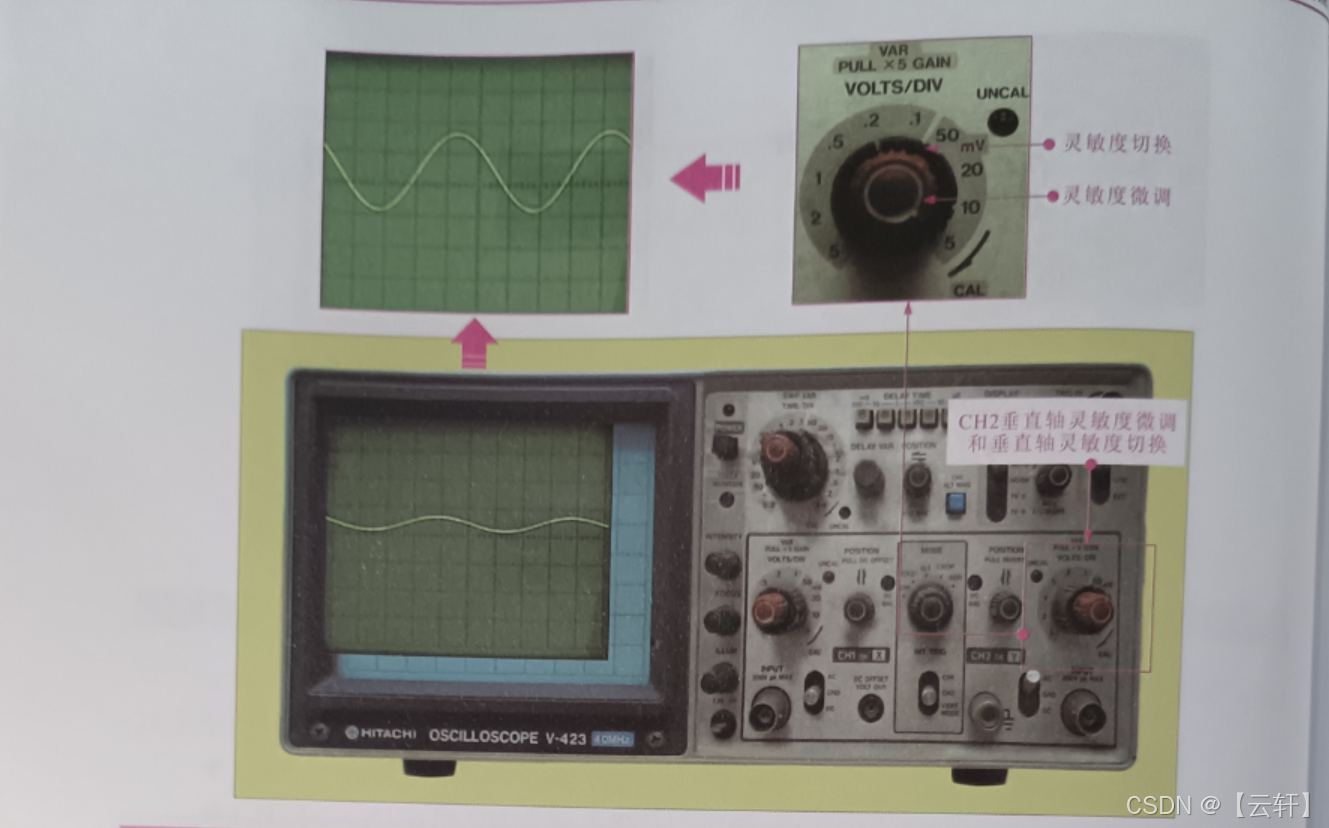

CH2 垂直轴灵敏度微调 (VARIABLE) 和垂直轴灵敏度切换 (VOLTS/DIV): 用于对 CH2 信号波形的垂直灵敏度进行调整，如图所示。

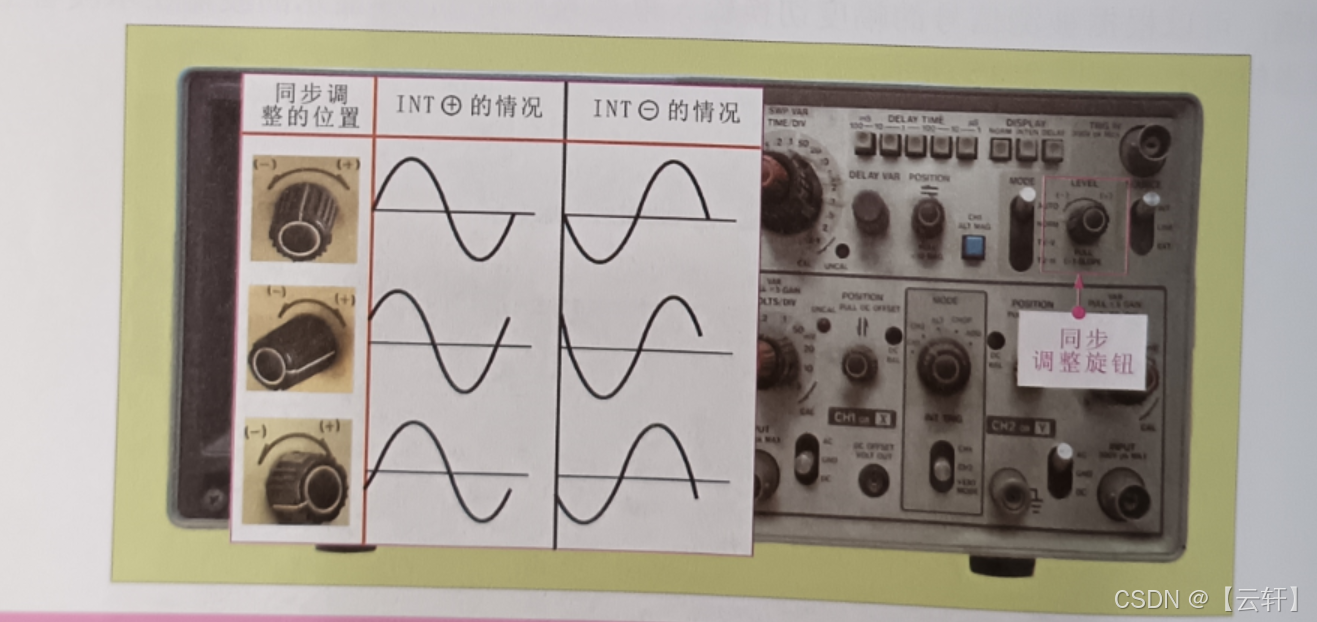

同步调整(TRIG LEVEL): 用于微调同步信号的频率或相位，使其与被测信号的相位一致 (频率可为整数倍)，如图所示。

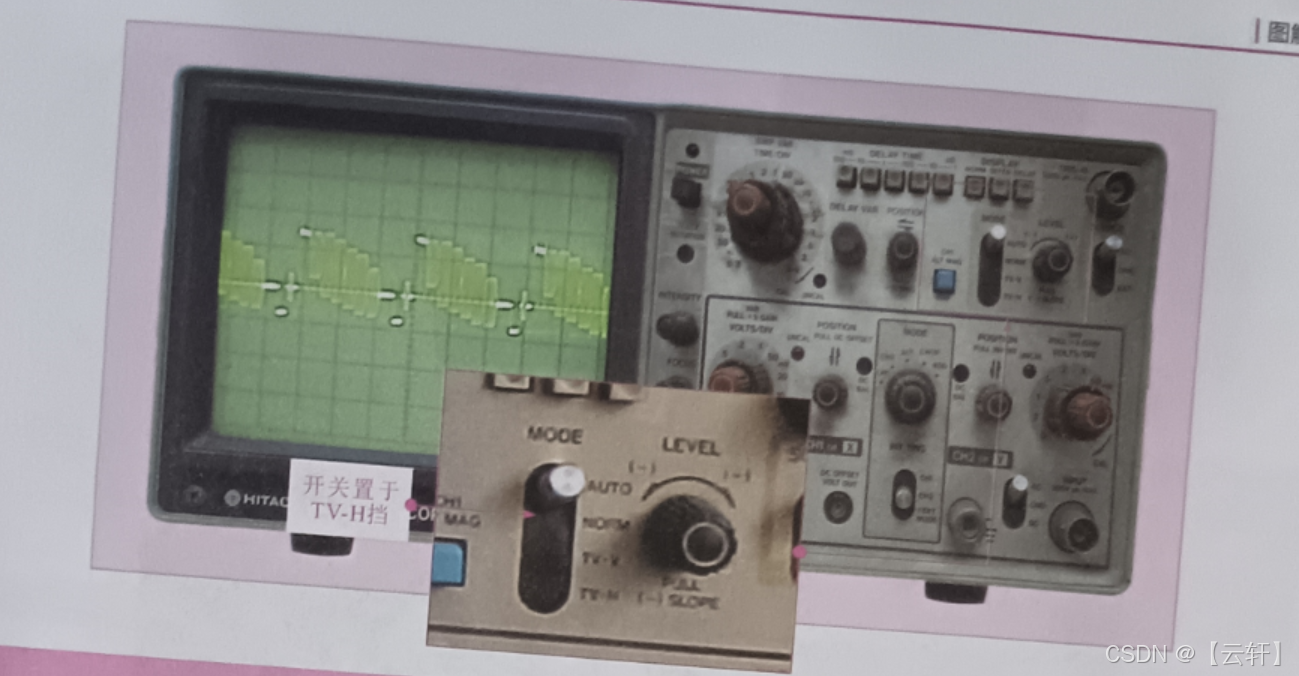

TV-H 和TV-V (电视信号的行、场观测): 用于调整电视信号中的行信号观测或场信号观测，如图所示。

外部水平轴输入端或外部触发输入端(EXT.Hor TRIGN):内部扫描与外部信号同步时从该端加入外部同步信号，如图所示。

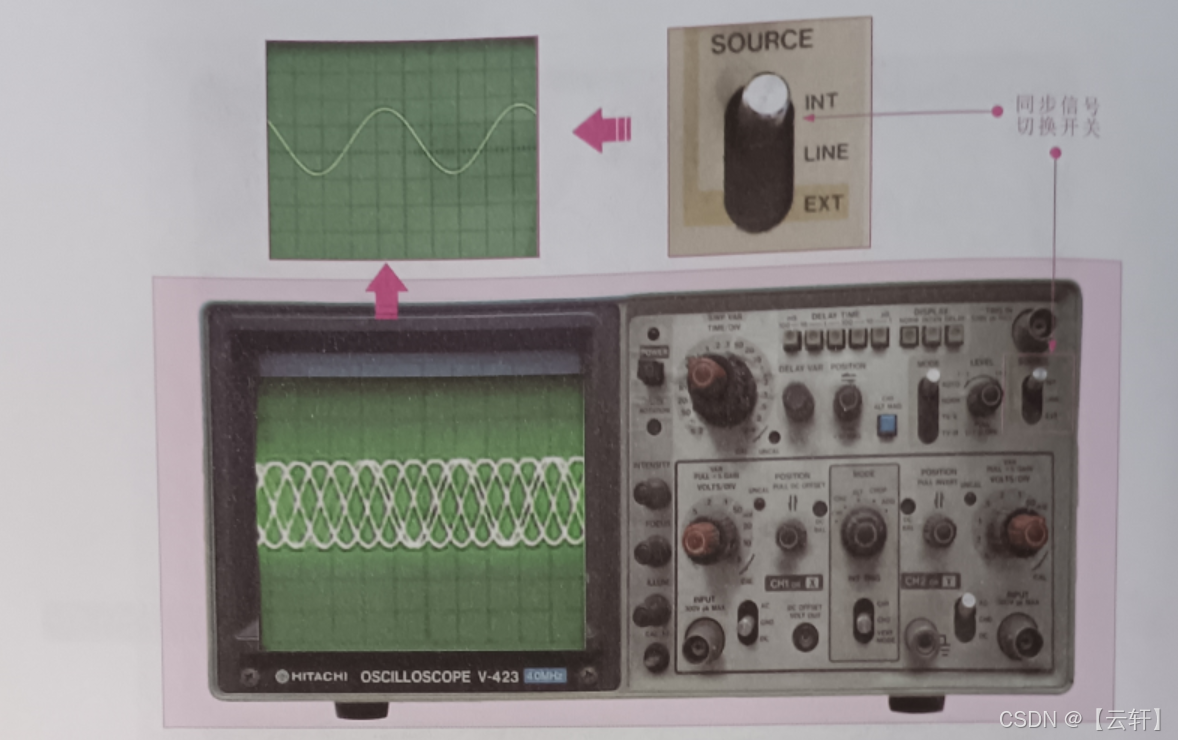

同步(触发)信号切换开关 (TRIG SOURCE): 使观测信号的波形静止在示波管上，INT 为内同步源，LINE 为线路输入信号，EXT 为由外部输入信号作为同步基准，如图所示。

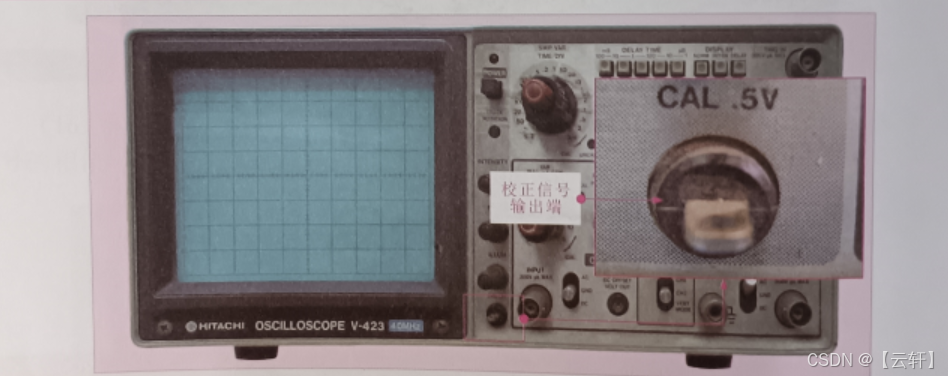

校正信号输出端(CAL.5V):用于输出模拟示波器内部产生的标准信号如图所示。

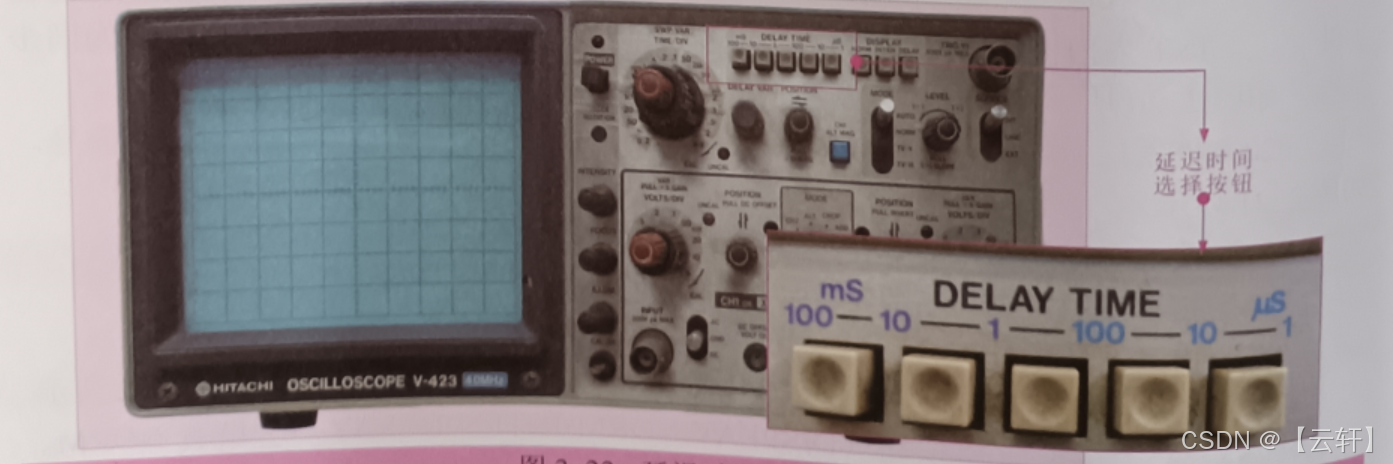

接地端:测量信号波形时要将地线与被测设备的地线连接在一起，扫描线倾斜调整 (TRACE ROTATION): 调整扫描线的水平方向，内触发切换开关(CH1-CH2 VERTMODE):设定内部触发方式，延迟时间选择按钮(DELAYTIME):设置5个延迟时间挡位，如图所示

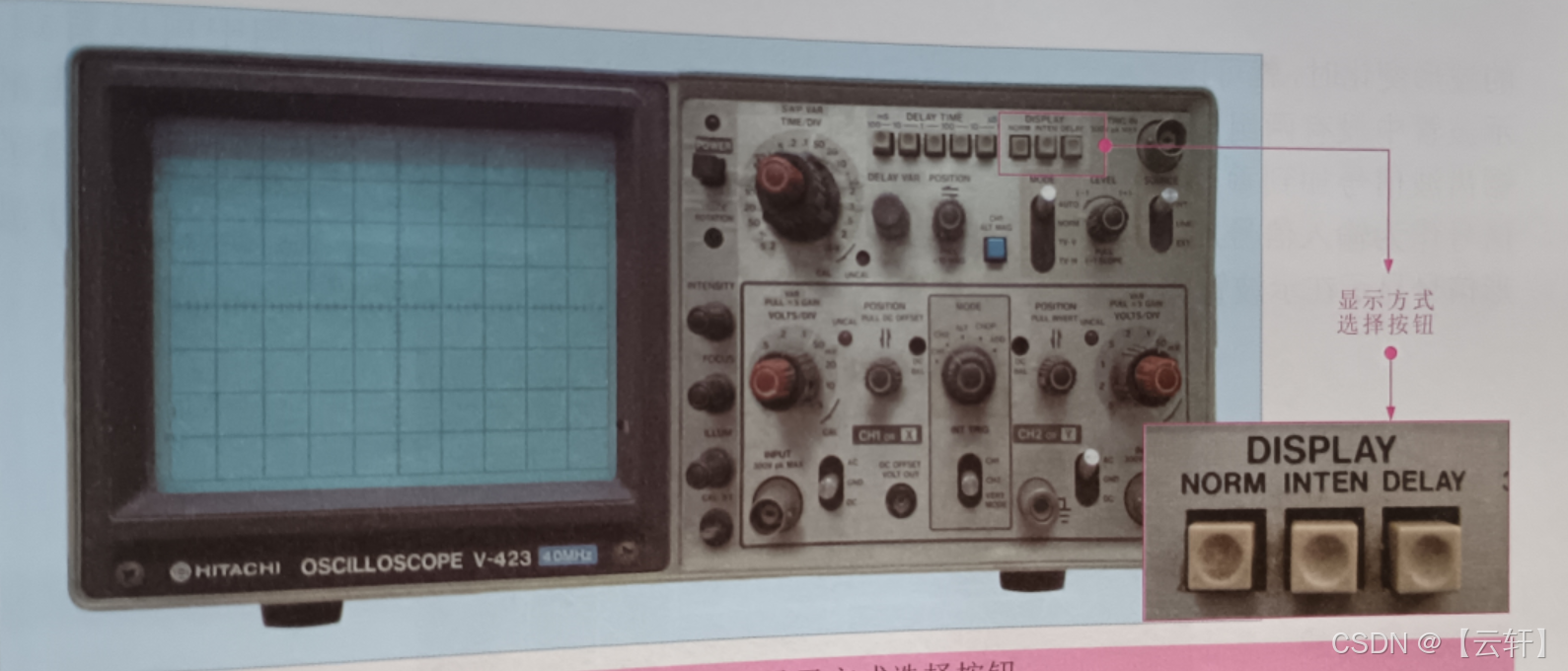

显示方式选择按钮(DISPLAY NORMINTEN DELAY):设置NORMINTEN、DELAY3个挡位，如图所示。

3、测试线及探头

模拟示波器的测试线及探头是将被测电路的信号传送到模拟示波器输入电路的装置。

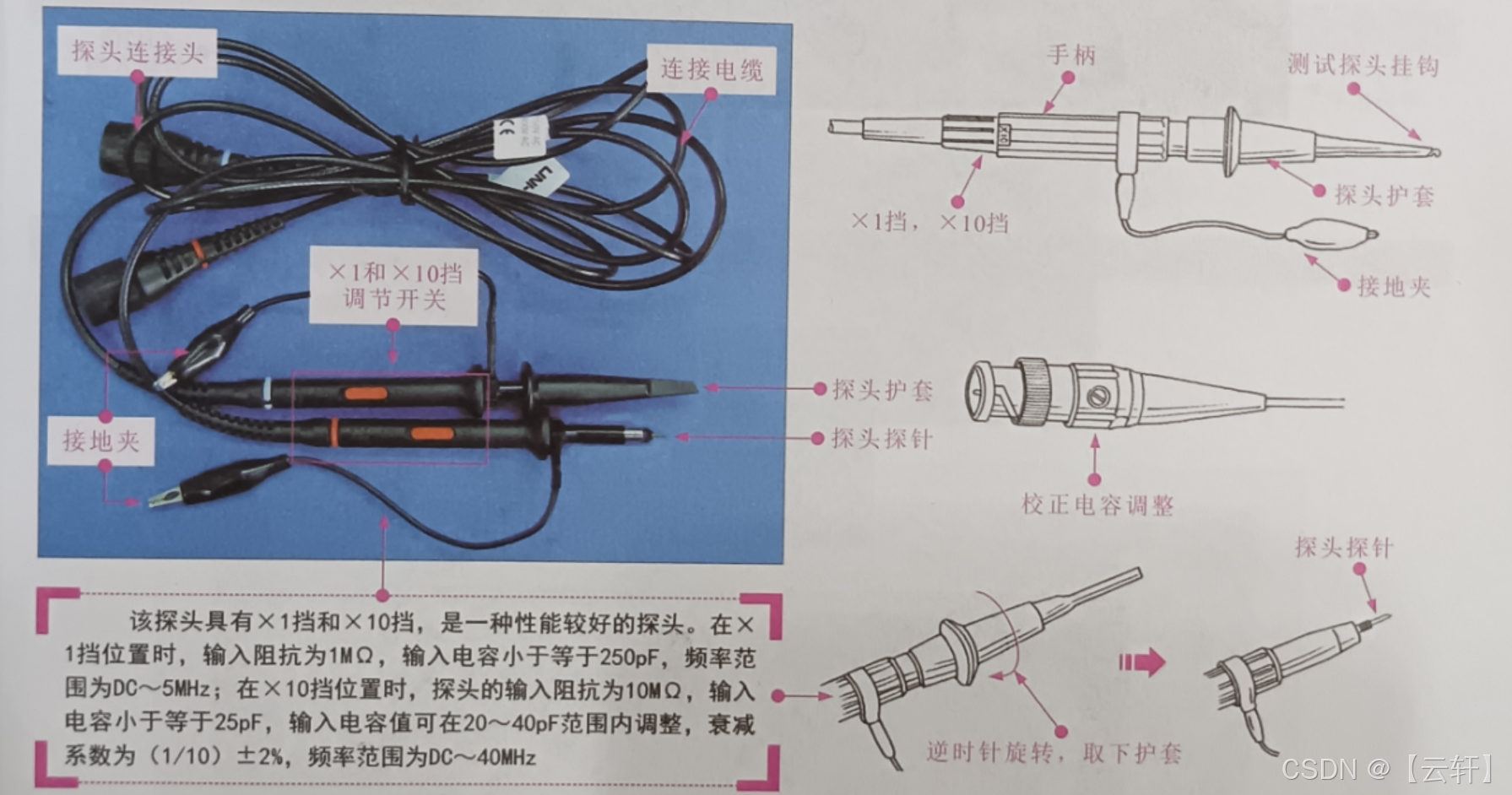

图 为典型模拟示波器的测试线及探头。探头主要是由测试探头头部(探针、探头护套及挂钩)、手柄、接地夹、连接电缆及探头连接头等组成的。探头护套位于探头头部，主要起保护作用。在探头护套的前端是探头挂钩(探钩)。探针位于探头头部拧下探头护套即可看到探针，检测时，使用探头挂钩或探针与被测引脚连接即可实现对信号波形的检测。

4、模拟示波器的工作原理

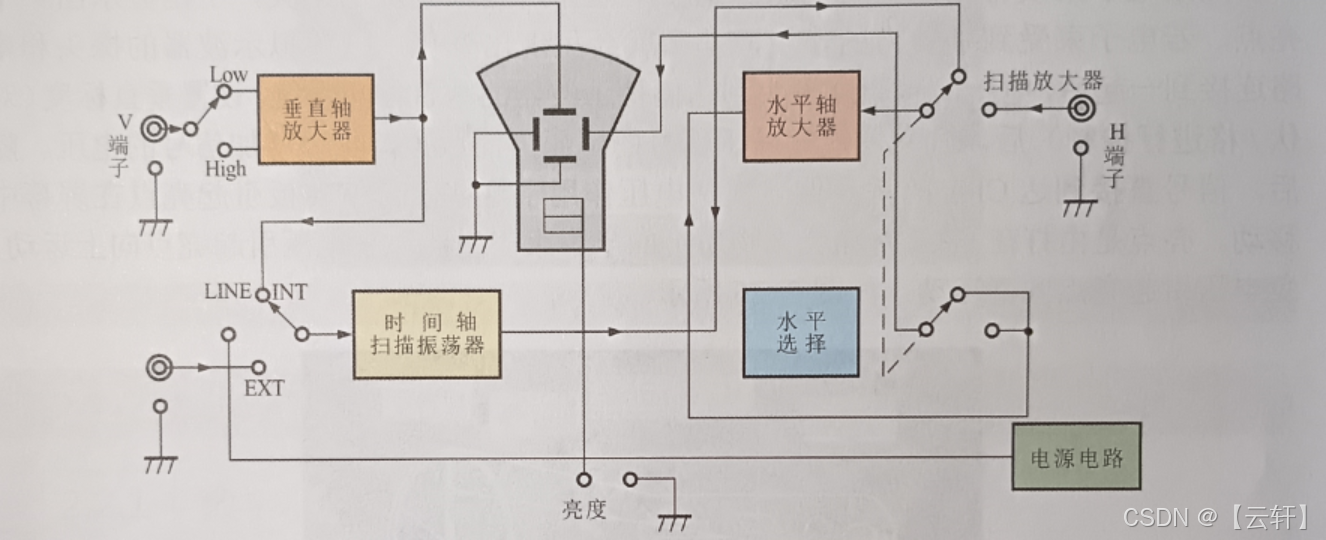

模拟示波器的功能方框图如图所示。从图可见，它主要是由示波管和为垂直偏转、水平偏转提供驱动信号的电路构成的。

要观测的信号加到模拟示波器面板上的垂直输入端子 (V 端子)，由垂直轴放大器放大后加到垂直偏转电极上。与此同时，在模拟示波器的内部设有水平扫描电压产生电路，所产生的水平扫描锯齿波电压加到模拟示波管的水平偏转电极上。这个电路又被称为时间轴扫描振荡申路。

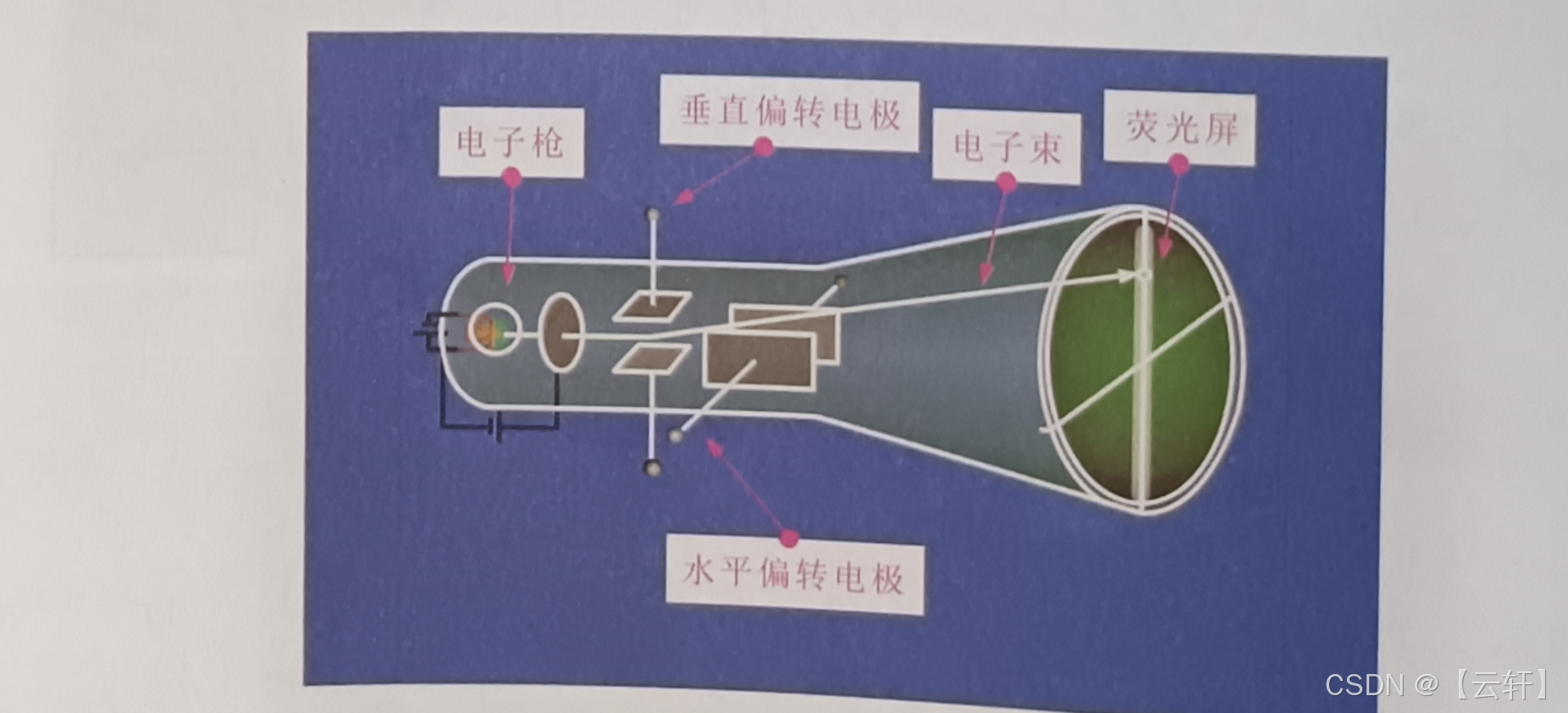

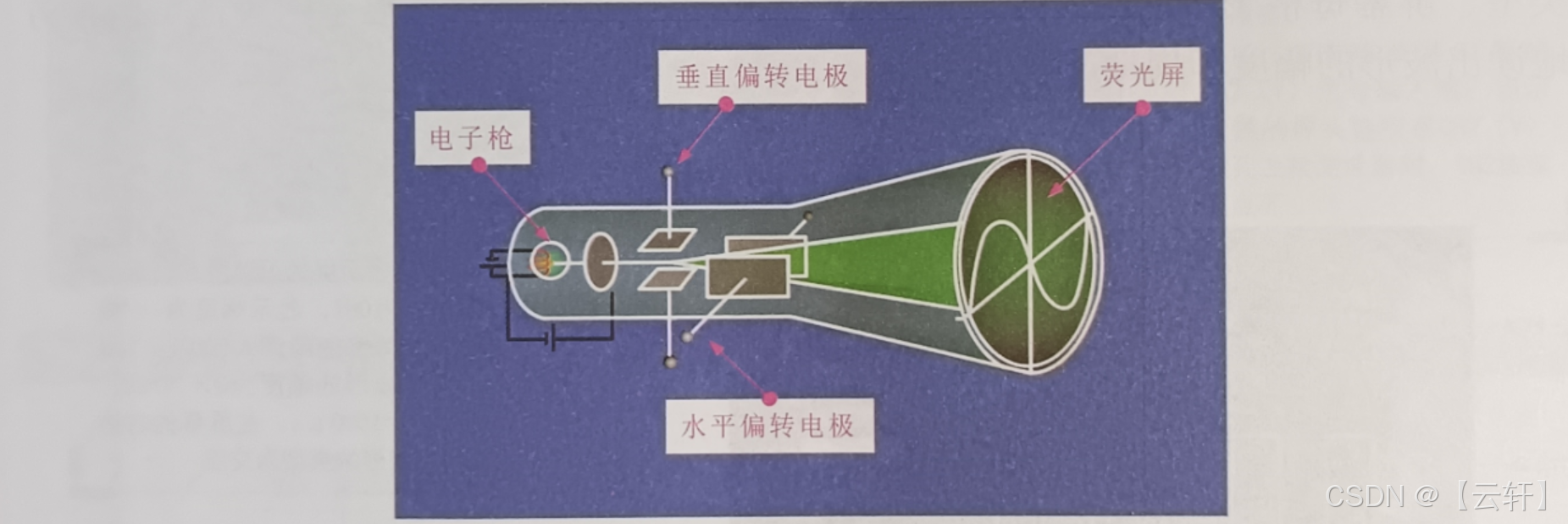

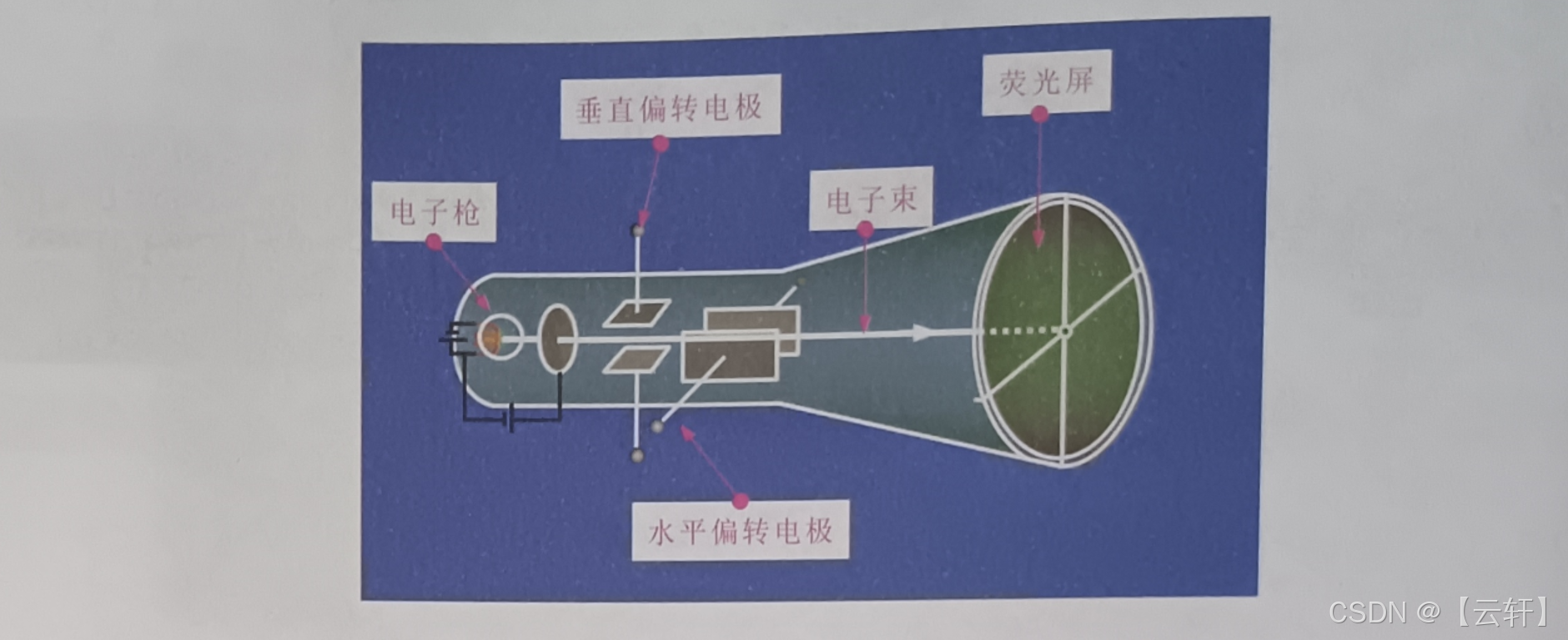

模拟示波器显示信号波形的主要器件是示波管。其结构示意图如图 2-25 所示。示波管实际上就是一个显像管，又叫阴极射线管(CRT)。示波管前端是一个圆形(或方形)的荧光屏，在荧光屏内侧涂有荧光粉，示波器尾部设有电子枪，当电子枪被灯丝加热后会向阳极方向发射电子，在荧光粉的作用下，电子束射在荧光屏上就会发光，如果射在屏幕的同一位置，就会显示得越来越亮。当电子枪所发射的电子束按照输入信号。

波形变化时,就可以在示波管上呈现出信号的波形。从图所示的结构中可以看到示波管中设有两组偏转电极，一组水平设置，另一组垂直设置。扫描振荡电路产生锯齿波信号加到垂直偏转极板上，电子束在锯齿波电压的作用下上下移动，将测量的信号作为输入信号加到水平偏转极板上，电子束就会按照信号的波形左右变化，使满形信号显示在示波管的屏幕上。

如果电子束没有受到外力作用，电子束就会射到荧光屏的中央，于是显示出一个亮点，若电子束受到了外力的作用，那么就会呈现出变化。把模拟示波器的探头和电路连接到一起后，电压信号通过探头到达模拟示波器的垂直偏转系统。设置垂直标度(对伏/格进行控制)后，衰减器能够减小信号的电压，而放大器可以增加信号的电压。随后，信号直接到达 CRT 的垂直偏转板。电压作用于这些垂直偏转板引起亮点在屏幕中移动。亮点是由打在 CRT 内部荧光物质上的电子束产生的。正电压引起亮点向上运动负电压引起亮点向下运动，如图所示。

信号也经过触发系统启动或触发水平扫描。水平扫描是使电子束在水平方向偏转的系统。触发水平系统后，亮点以水平时基为基准，依照特定的时间间隔从左到右移动许李快速移动的亮点融合到一起即可形成实心的线条。如果速度足够高，则亮点每私钟扫过屏幕的次数高到 500000 次，如图所示。

水平扫描和垂直偏转共同作用即可形成显示在屏幕上的信号图像。触发器能够稳定实现重复的信号，确保扫描总是从重复信号的同一点开始，目的就是使呈现的图像清晰，如图所示。

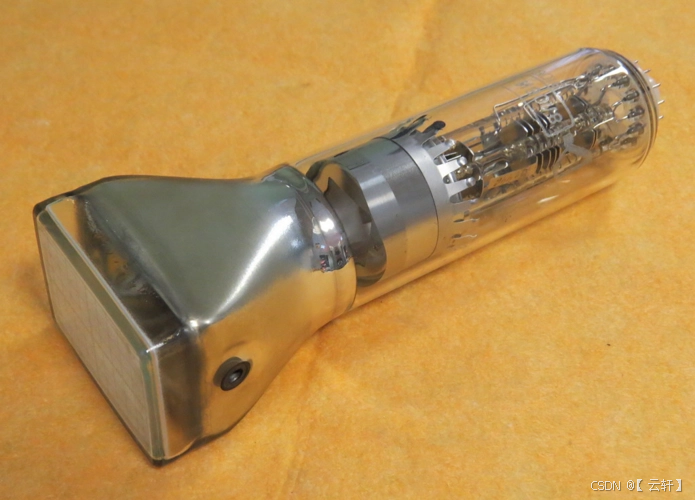

如图所示一个实际设计的阴极射线管图。 阴极射线管是示波器的心脏。 阴极受到灯丝加热产生热游子。 这些因受热而脱离阴极的电子经控制栅极的吸引或抑制后，受到加速阳极吸引，而通过聚焦阳极与加速阳极，再经过垂直及水平偏向板，受到偏向后打到荧光幕上。 电子打到荧光幕放出荧光并形成一亮点，然后经由管壁涂料回到阴极而构成一回路。

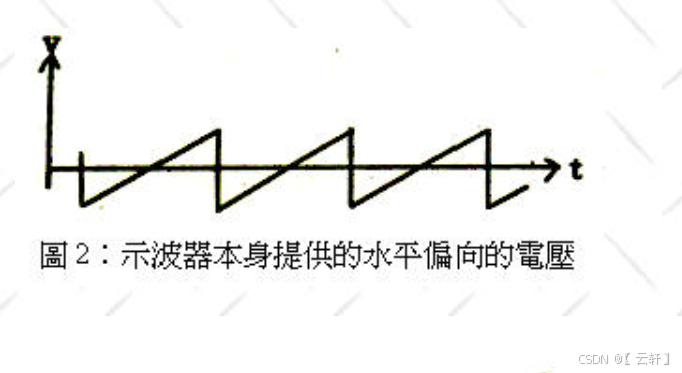

水平偏向电压是示波器本身所提供的锯齿波（图2），垂直偏向电压则为外界输入的待测电压讯号。

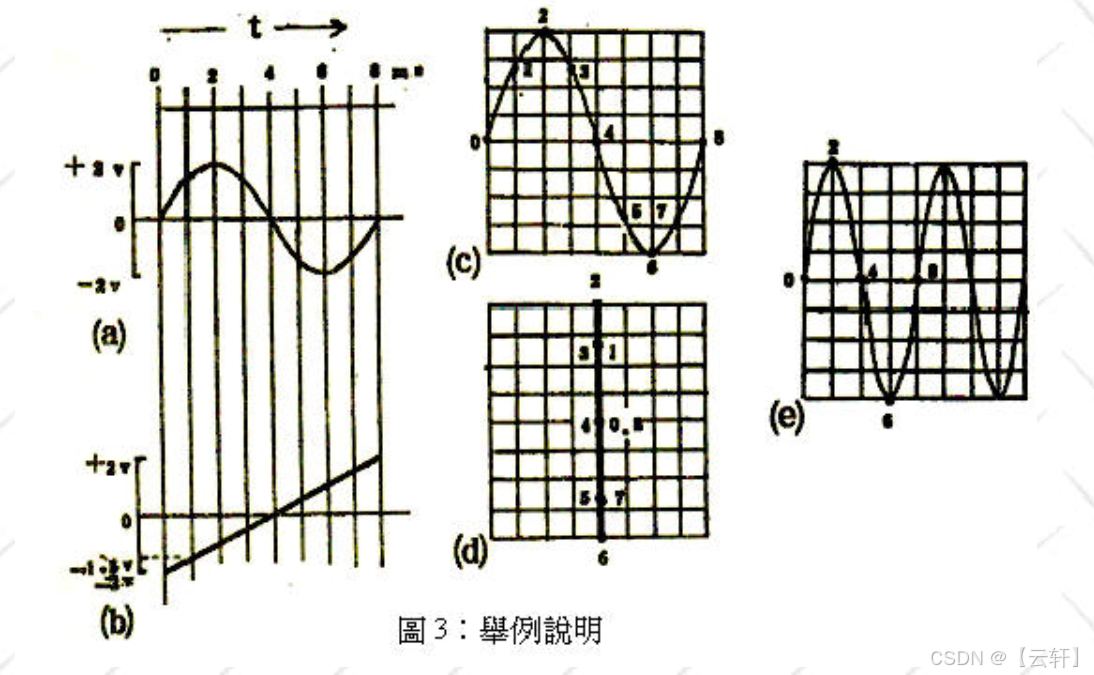

图3为举一实例说明。

图3（a）是加在示波器的垂直偏向板上的输入的正弦电压波形。

图3（b）则是示波器本身所提供加在水平偏向板上的锯齿波。

这两个时变电压波在示波器上的合成效果为图3（c）的正弦波。

如果取消示波器的水平偏向电压，则荧光幕上将显示如图3（d）的波形。

一般示波器的水平扫描电压之扫描周期是可调的，如果我们将锯齿波的周期由原来的8ms（图3（b））增加为16ms而垂直输入维持原来的图形（图3（a））不变则两者在示波器上的合成图形为图3（e）。

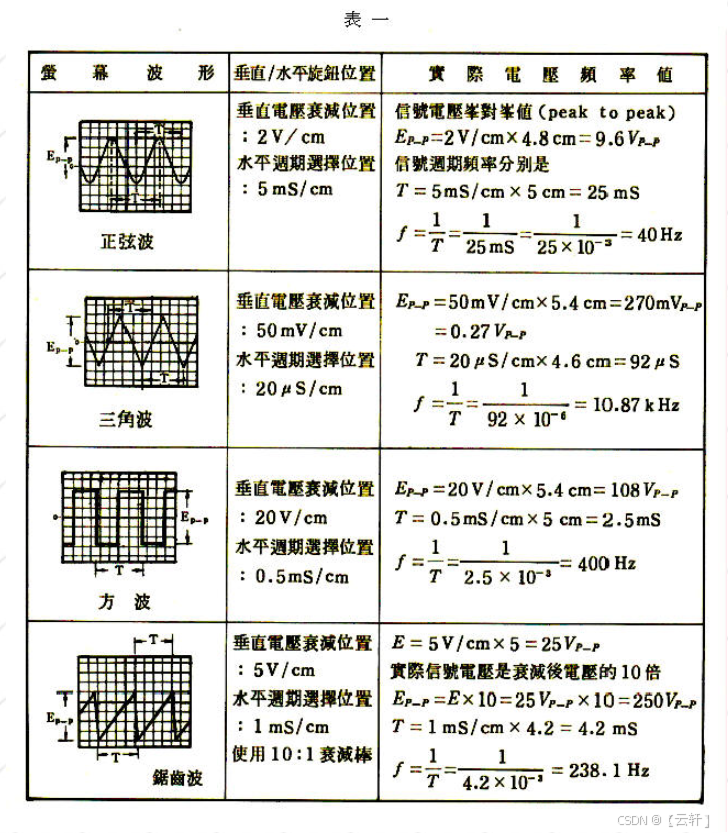

让我们现在更详细讨论，如何把在屏幕上所显示的波形换算成真正的待测信号的电压及频率。 如表一所述。

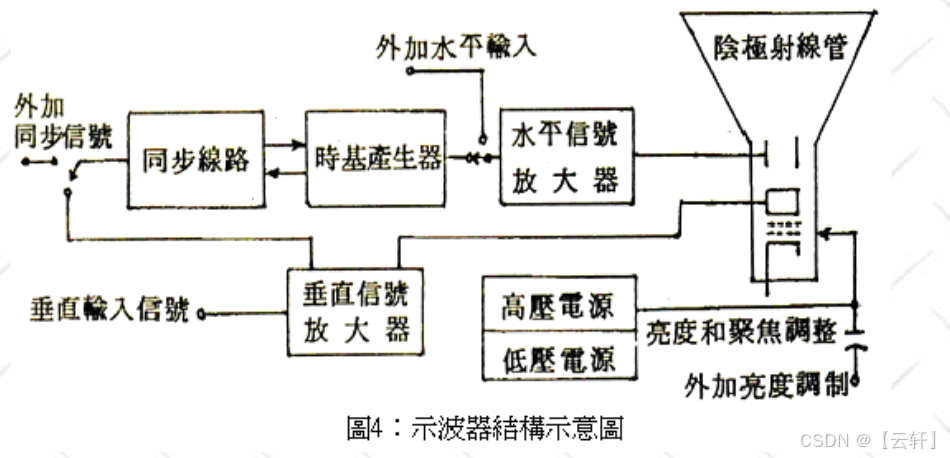

以下是用方块图对示波器的整个结构作一概略性描述（图4）。 我们分成几个子系统来说明：

阴极射线管：如前所述，包括灯丝、阴极、控制栅极、聚焦及加速阳极、水平及垂直偏向板以及荧光幕。

（一） 垂直信号系统：垂直信号系统是由很多级放大器所组成的。 放大器忠实地放大或衰减输入讯号，使示波器能够接受很大范围的输入电压。

（二） 水平信号系统：水平信号系统包括时基产生器、同步线路和水平信号放大器。 同步线路从垂直放大器取出放大的输入电压信号，选取一定的电压点（例如零点、正斜率等等），并命令时基生成器（产生锯齿波）开始扫描 3/4 这个作用即是「触发」3/4 以使水平偏向电压能和垂直偏向电压的步调一致。

（三）高压和低压电源：高压源主要提供阴极管的加速电压（直流高压），通常是1200 ~ 2000伏特的DC。 低压电源则供应示波器内其它电路操作所需要的电源。 如果示波器的水平偏向电压由外来讯号输入取代示波器内部产生的锯齿波时，则示波器可以变成一部X-Y作图机。

接着我们来讨论李沙育图形法（Lissajous pattern method）应用于测量频率的原理。 如果我们在示波器的垂直与水平偏向板上，分别输入正弦波电压时，示波器所显示的图形，我们称之为李沙育图形。

假设我们在输入频率相等的两个信号于水平和垂直偏向板，则屏幕上可能出现：圆形、椭圆或是一条倾斜的直线。 至于是哪一种图形，则端视两输入电压之大小和其相位（phase）而定。

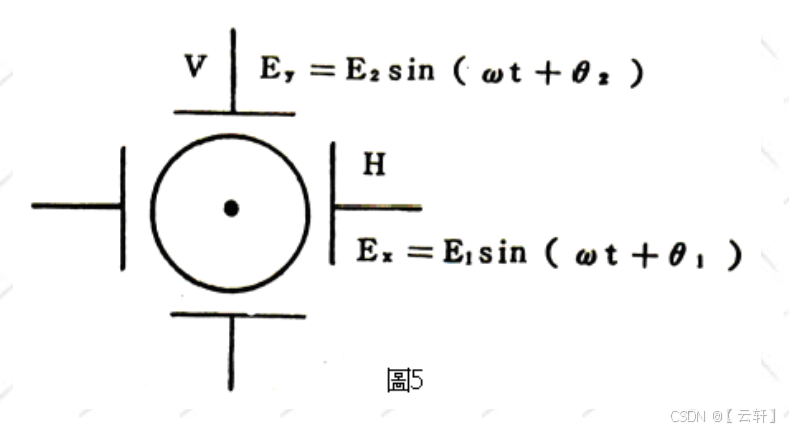

假若垂直与水平偏向板均不加入任何信号的话，屏幕的光点将出现于固定的位置（如图5所示）。

5、模拟or数字示波器,还是二者兼备

我们已经看到， 在日常工作中技术人员同时需要模拟示波器和数字存储示波器， 以便对他们工作中遇到的信号进行最好的观察， 在某些应用场合模拟示波器比较合适， 而在另一些场合 DSO 则是更好的选择。市场上见到的一些 DSO 号称具有"模拟示波器的外观和感觉"。 但这些都是纯粹的 DSO， 尽管其中有一些示波器的控制机构排列得和许多模拟示波器完全相同， 而另一些又具有很高扫描更新率以模仿真正的模拟示波器的能力。

或者，他们可能具有很高的采样速率而采集波形的记录长度都很有限， 从而不具备观察比较复杂的信号， 避免出现假象信号所需要的时间分辨率， 当然， 这些示波器不仅具有 DSO 的优点， 也具有 DSO 的全部缺点。值得庆幸的是， 现在有一种示波器能够真正的把模拟示波器和 DSO 两者的能力和优点结合于一台仪器。 这就是组合示波器， 组合示波器把一台高性能模拟示波器组合在一起， 并且能很容易的从一种工作模式转换到另一种工作模式。

技术人员选用了组合示波器就意味着， 只要有这台示波器就足够， 不管他的工作需求如何， 他的手边总有合适的工具。 当这台仪器设置成 DSO 时， 用户可以用它来进行自动参数， 测量， 存贮采集的波形进而制作硬考贝； 而同时， 当需要地时候还能具有模拟示波器的无限分辨率以及熟悉而可信的波形显示， 并且使用组合示波器时， 不管信号重复速率的高低， 都可获得最亮的显示， 换句话说，组合示波器使用得模拟示波器和 DSO 两者的精华兼备于一身。
