Altium Designer20-柔性PCB绘制技巧

Altium Designer2020-柔性PCB绘制技巧

注:教程所用PCB随意找的,并没有完全绘制完,大家学习PCB折弯方法即可。

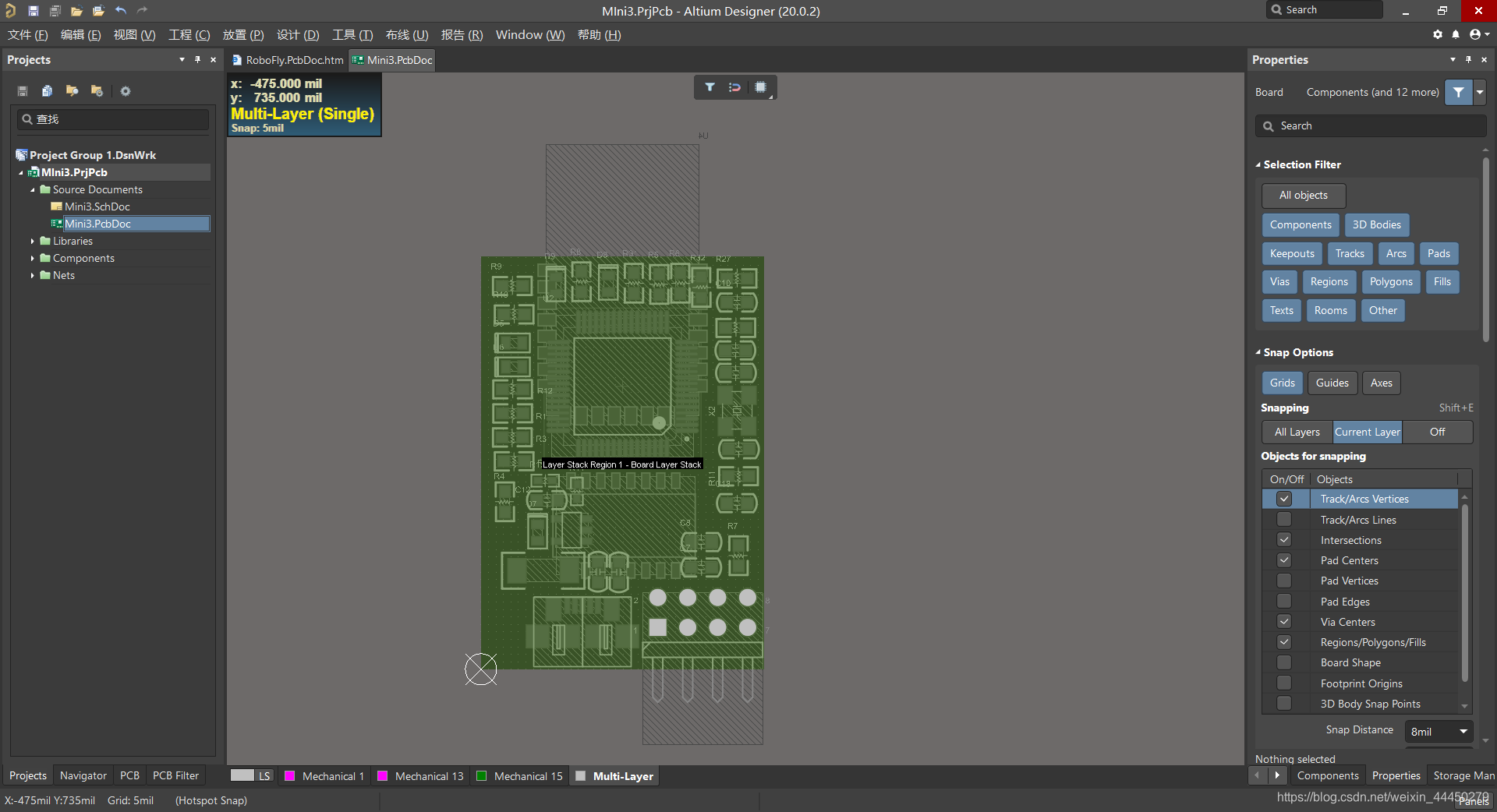

1.打开PCB,点击视图->板子规划模式1,如下图所示
在这里插入图片描述
在这里插入图片描述

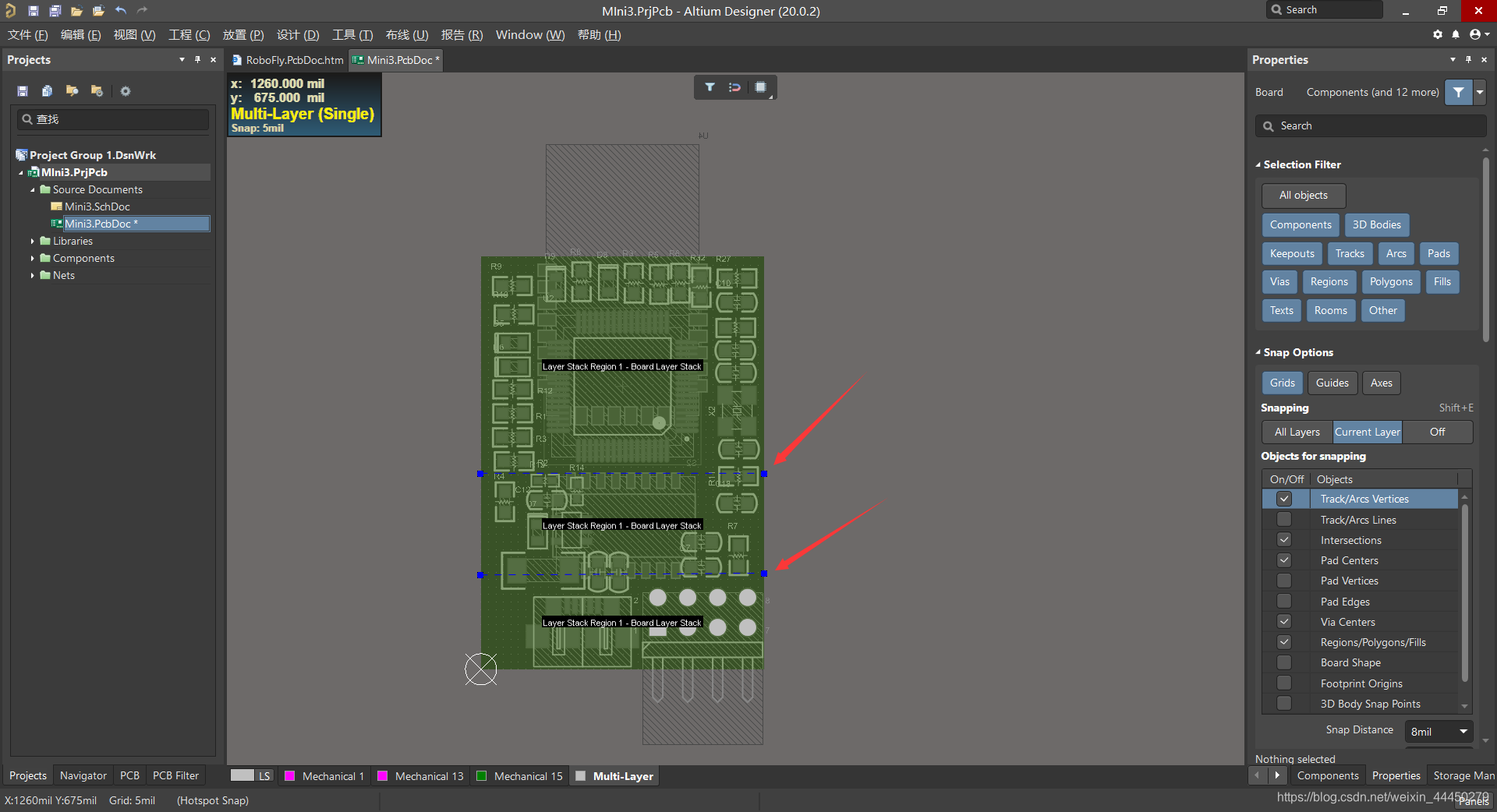

2.点击设计->定义分割线,用两条分割线绘出要折弯的区域

在这里插入图片描述

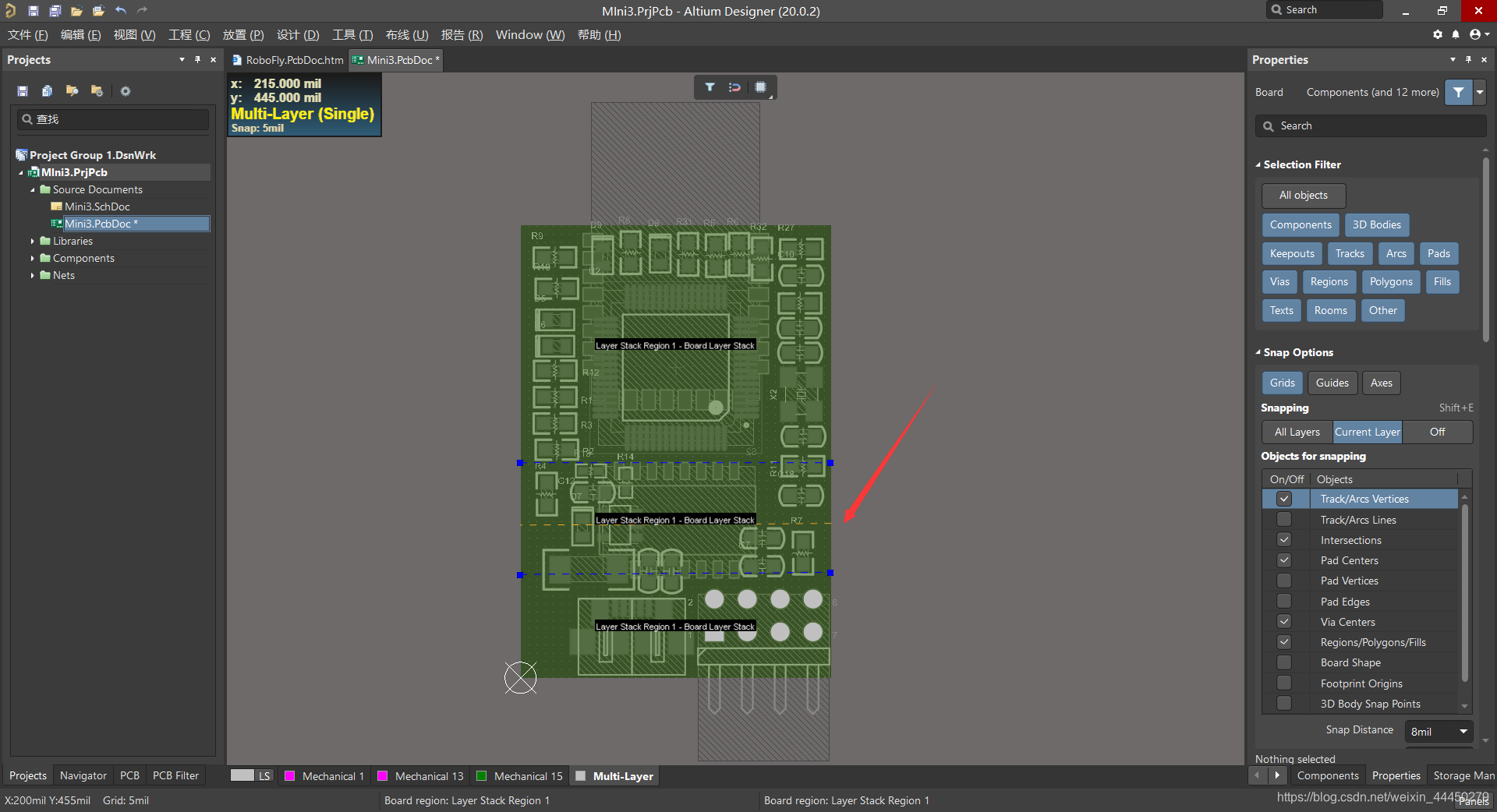

3.点击设计->定义弯曲线(弯曲线呈现黄色)
在这里插入图片描述

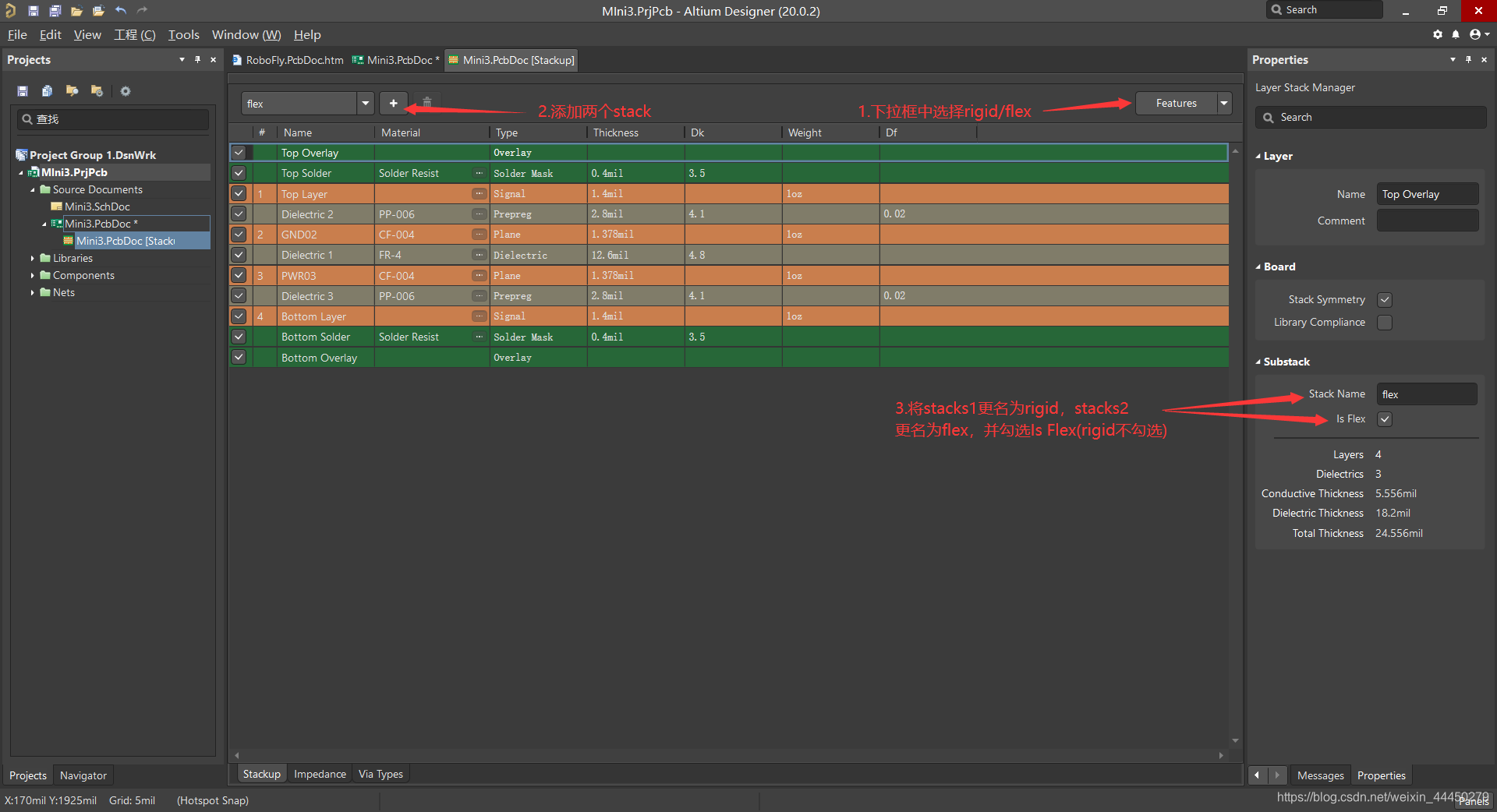

4.用快捷键d,k进入layer manage stack(层叠管理器),在feature中选择rigid/flex,在左边添加两个stack,并分别更名为rigid、flex,注意stack2勾选Is Flex
在这里插入图片描述

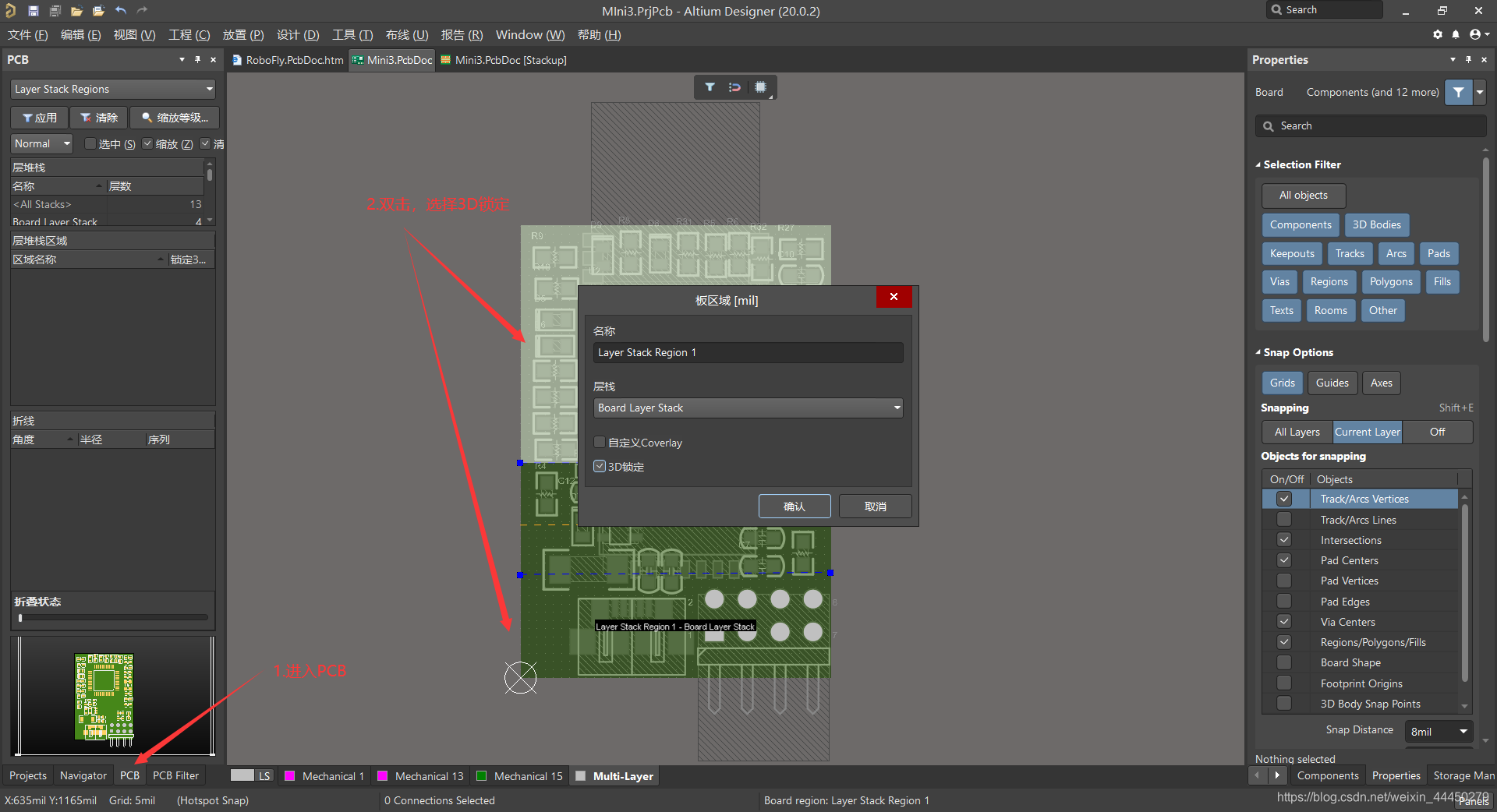

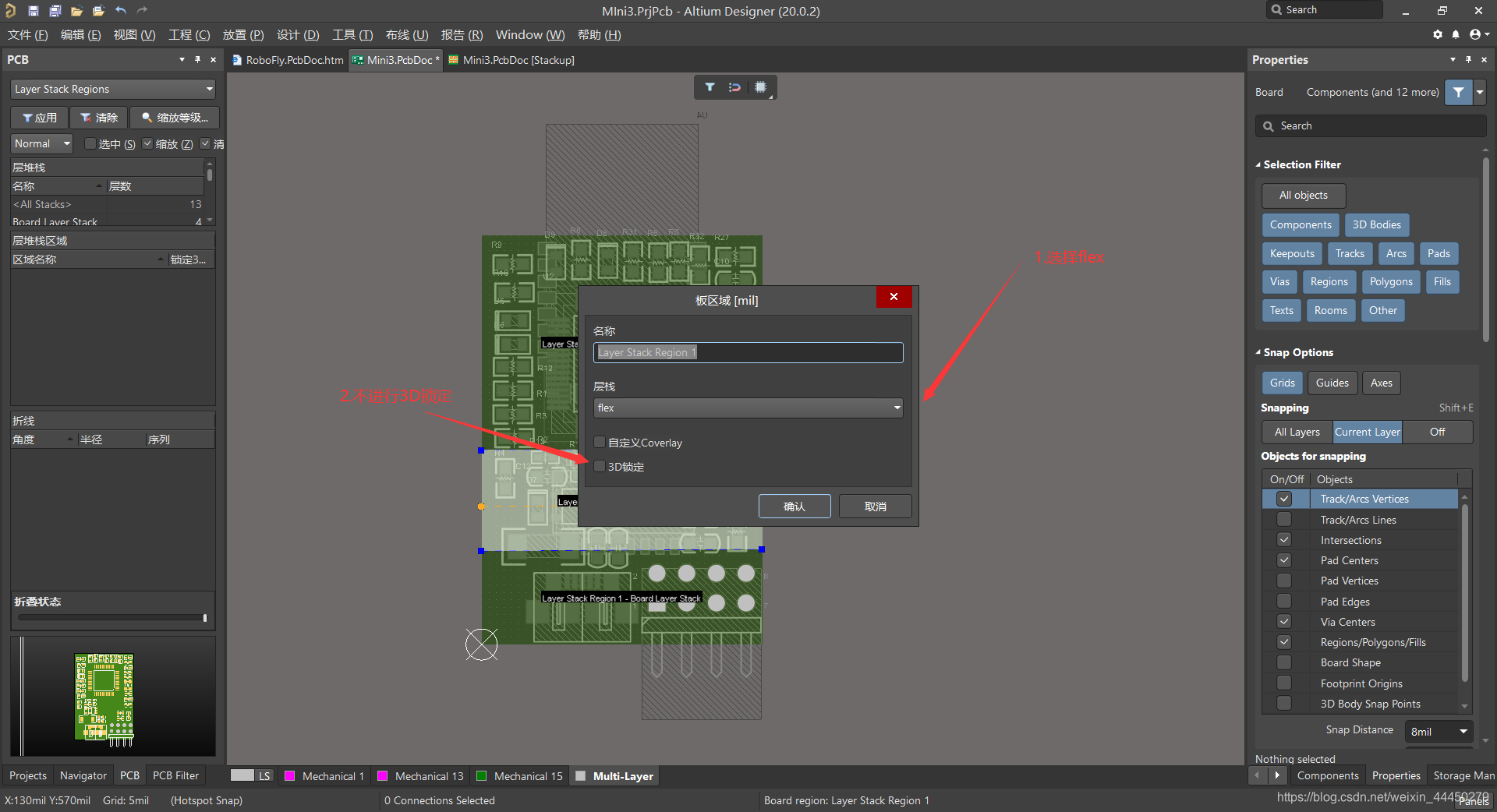

5.修改完后进入到PCB,刚才的分割线已经将pcb分成了三部分,我们点击上下两部分,选中3D锁定;点击中间部分选择层栈为flex
在这里插入图片描述
在这里插入图片描述

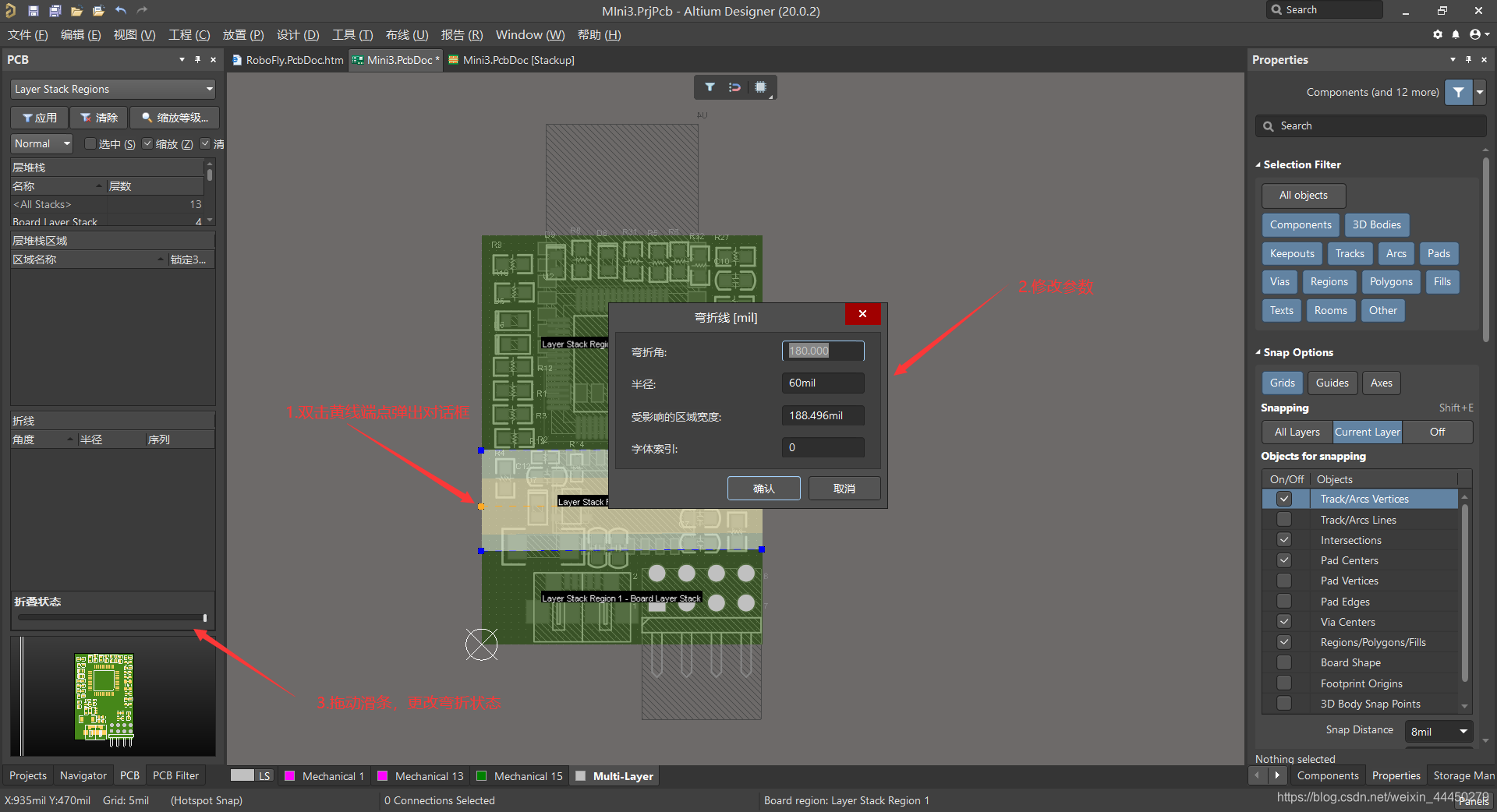

6.双击中间黄色弯曲线,修改参数,修改完后拖动折叠状态滑条调整弯折程度
在这里插入图片描述

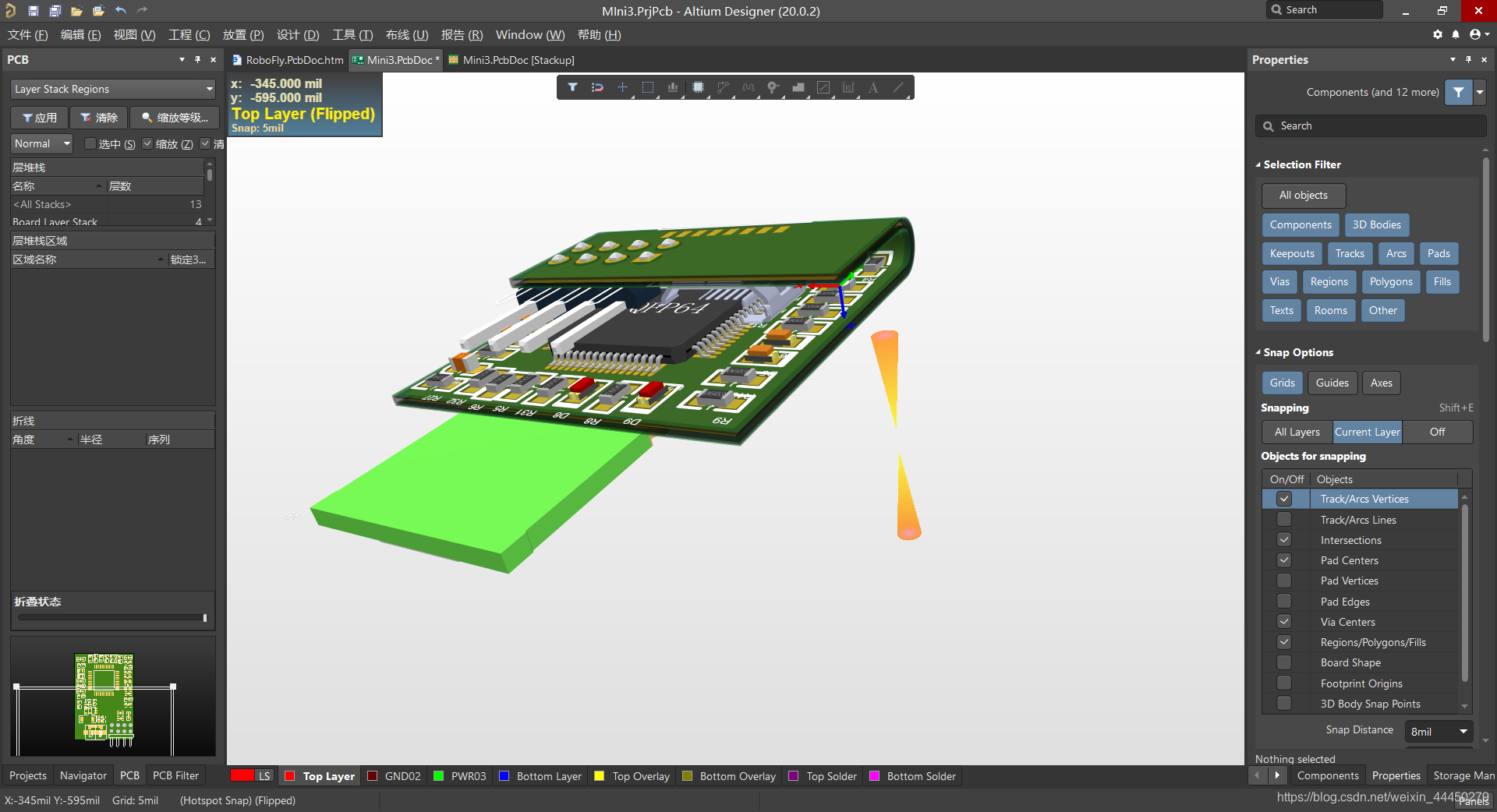

7.按数字3查看3D效果
在这里插入图片描述
