这篇博客分享了使用西门子博途V14软件设计工业现场传送带控制工艺的过程，包括启动、暂停、反向运行、指示灯闪烁等功能。通过逻辑设计和人机界面的实现，详细解释了如何实现这些功能，并记录了遇到的问题及解决方案，加深了对PLC程序设计的理解。
【平台：博途V14】
【由于时间问题，格式可能较乱，如需要具体工程或课程设计报告请私聊博主】
也可以CSDN下载自取https://download.csdn.net/download/weixin_44469597/75409355
一、设计目标
本次大作业设计目标为利用西门子博途V14软件，模拟设计工业现场中传送带的运行控制工艺，实现具体效果如下：
1、当按下启动按钮后系统运行，传送带向右起动；
2、当工件到达右位置开关处后，传送带暂停3s后再自动向左起动;
3、当工件到达左位置开关处后，传送带暂停3s后再自动向右起动;
4、当按下停止按钮后系统停止，传送带停止；
5、系统运行过程中，控制指示灯亮1秒灭1秒闪烁;
二、逻辑设计
1、总体结构
（说明：由于无具体plc传送带以及传感器，故由滑块的“距左端距离”来代表传送带的位移，以距离0和1000来代替左右两位置开关，若应用到实际中，改为相应Q与I即可）

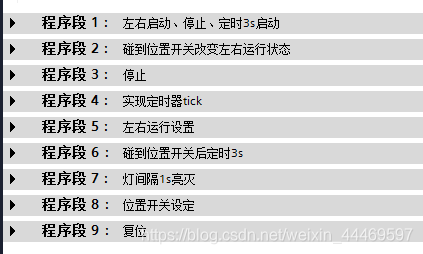

添加新设备加入PLC以及HMI设备组成设备组态后，将程序分为以下几个程序段，如图：

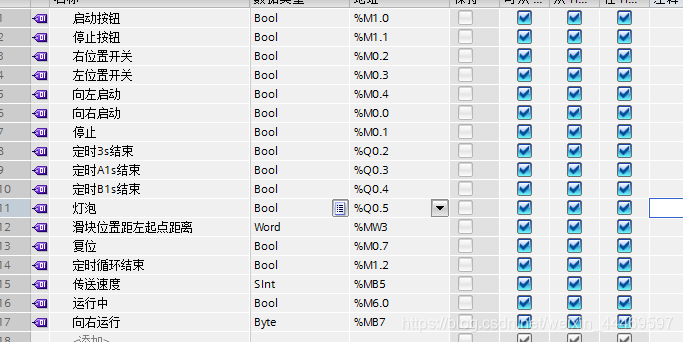

使用的变量参数如下图：

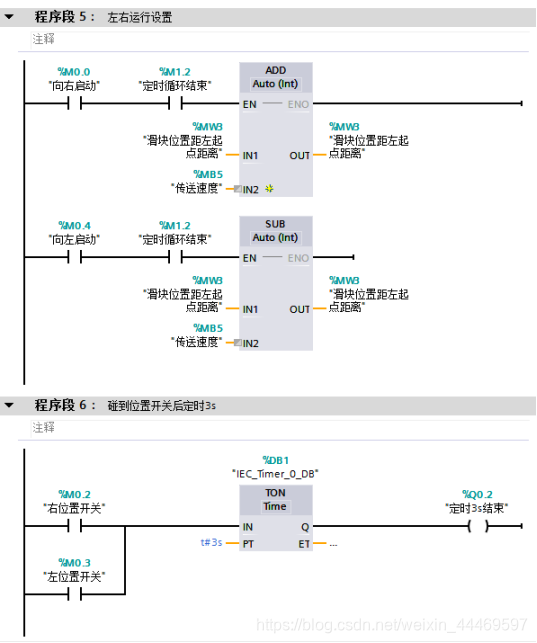

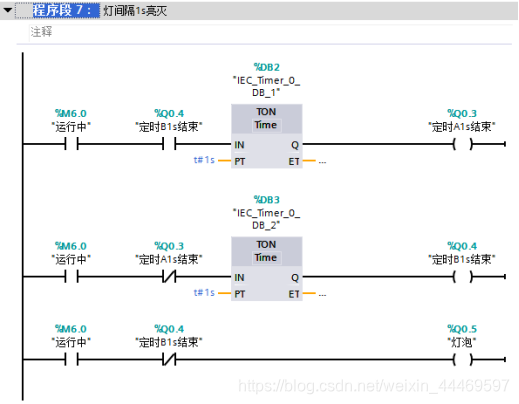

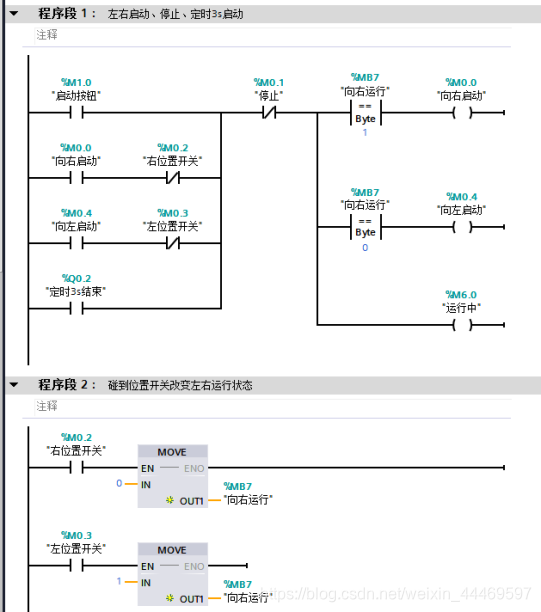

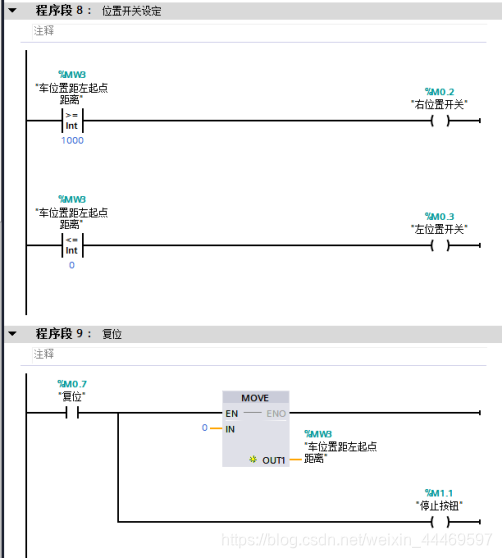

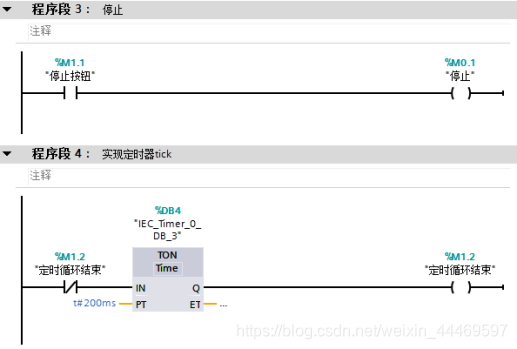

总体程序：
2、功能实现分析
2.1实现功能：按下启动按钮系统运行，传送带向右启动
