根据CAD文件的坐标信息给矢量图设置正确的投影坐标

获取CAD文件投影坐标信息的2种途径：

一、直接询问提供CAD文件的项目业主，此办法最高效；

二、CAD文件附带信息，这是本章将要介绍的主要内容。

本文章就根据CAD文件附带信息，给文件设置正确的投影。以下是具体的操作步骤：

1、打开空白的ACRMAP文档，加载CAD文件到地图文档中；

2、鼠标移动到要素上，在页面右下角的状态栏即显示CAD文件携带的坐标信息。CAD已对要素设置了投影坐标，则显示的效果应该入下图所示。

3、根据状态栏显示坐标的类型及数值，确定投影方法。一般X坐标显示6位数的是3度分带投影方法（无带号投影）；X坐标显示8位数的是6度分带投影。再根据X坐标显示的数值确定投影的中央子午线即可。

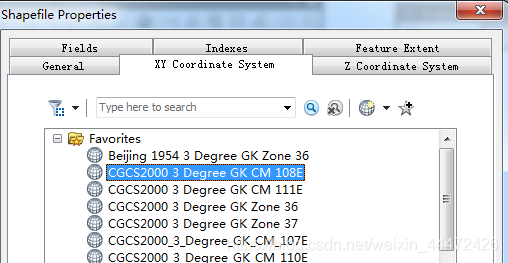

4、在ArcMap的目录树或使用数据管理工具箱中的“定义投影工具”，对要素投影。
