硬件设计-光模块电路设计

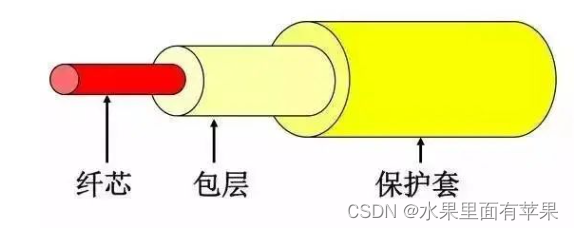

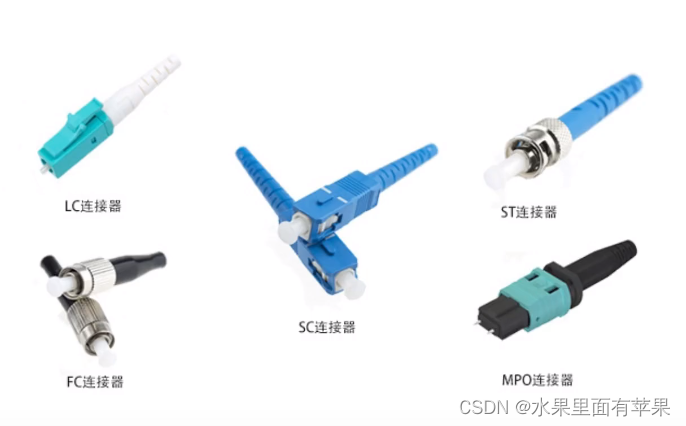

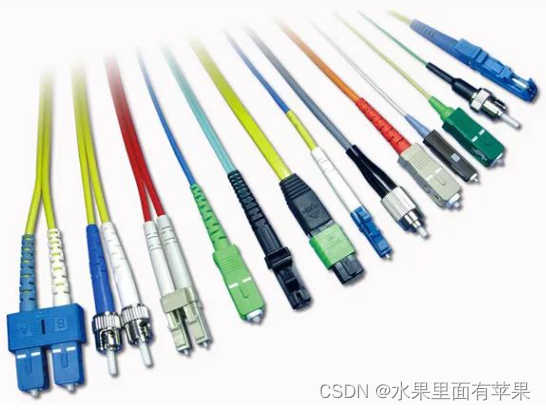

0.光纤常用接口

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

1.光模块介绍

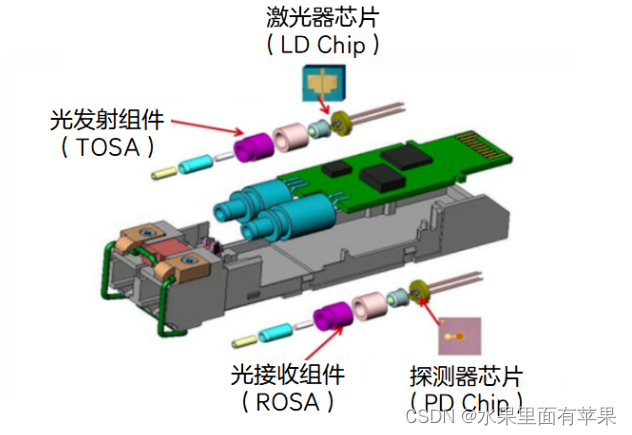

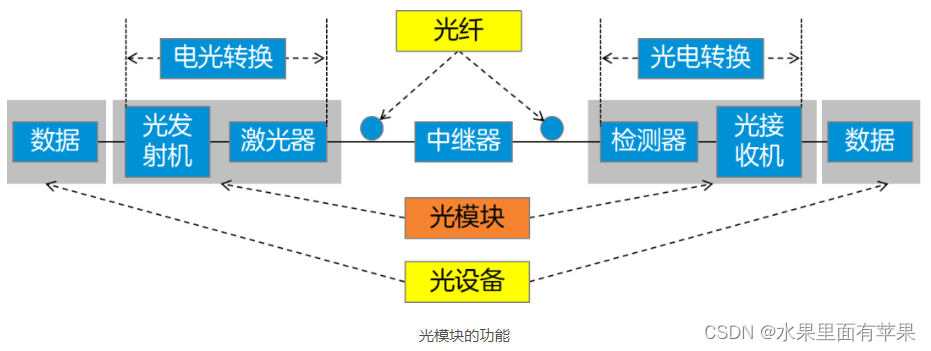

光模块通常由光发射组件(含激光器)、光接收组件(含探测器)、驱动电路和光电接口等组成,结构如下图所示。
在光通信中,信息的传送与接收都是靠光模块来实现的, 在发送端,光模块完成电/光转换。光在光纤中传输。在接收端,光模块实现光/电转换。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

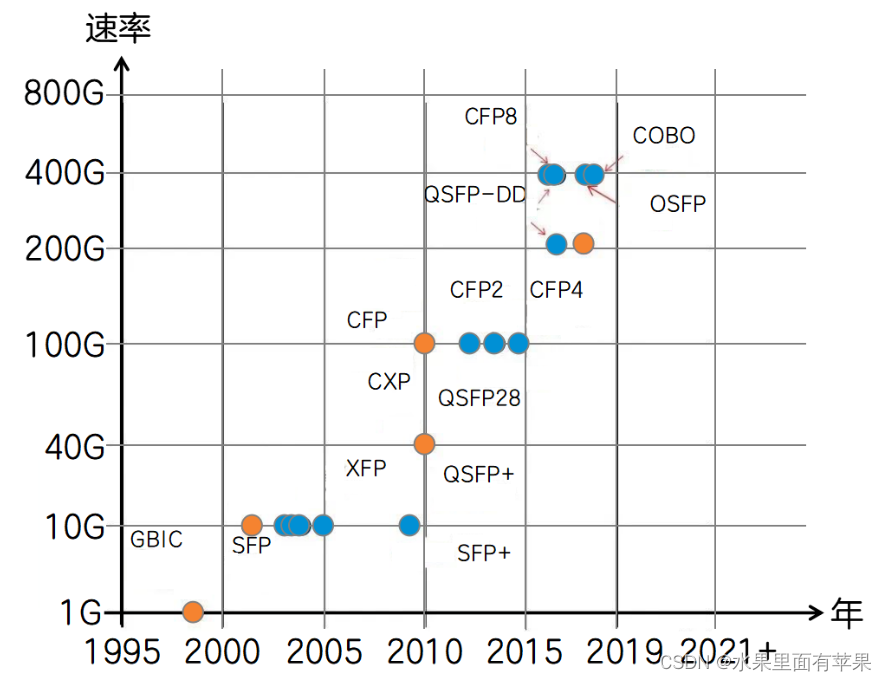

2.光模块封装

封装形式是光模块最重要的特征。封装形式标准的确定,使得各个厂商生产的光模块得以兼容、互联互通。随着光电子器件的发展,器件和芯片带宽逐渐增加。器件和芯片的带宽增加,伴随着光子集成技术的发展,光模块也实现了更高速率传输,更小尺寸封装。
在这里插入图片描述

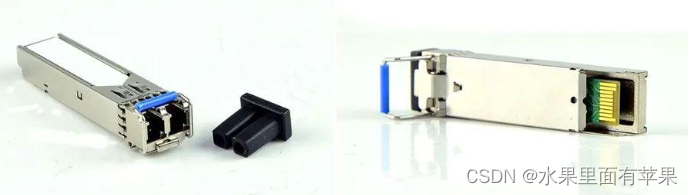

3.SFP光模块

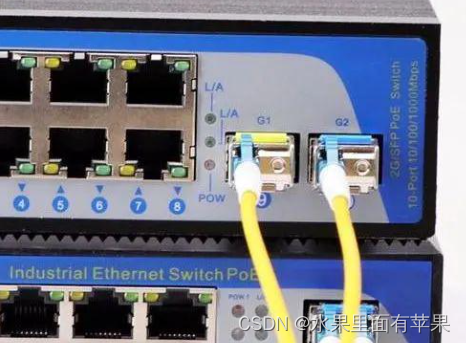

SFP是SMALL FORM PLUGGABLE( 小型可插拔)的缩写,可以简单的理解为 GBIC的升级版本。SFP模块体积比GBIC模块减少一半,只有大拇指大小。可以在相同的面板上配置多出一倍以上的端口数量。SFP模块的其他功能基本和GBIC一致。SFP光模块一般用于国产化交换机上较多。
在这里插入图片描述

4.模式分类

多模:几乎所有的多模光纤尺寸均为50/125um或62.5/125um,并且带宽(光纤的信息传输量)通常为200MHz到2GHz。多模光端机通过多模光纤可进行长达5公里的传输。以 发光二极管或 激光器为光源。拉环或者体外颜色为黑色。
单模:单模光纤的尺寸为9-10/125µm,并且较之多模光纤具有无限量带宽和更低损耗的特性。而单模光端机多用于长距离传输,有时可达到150至200公里。采用LD或光谱线较窄的LED作为光源。拉环或者体外颜色为蓝色、黄色或者紫色。

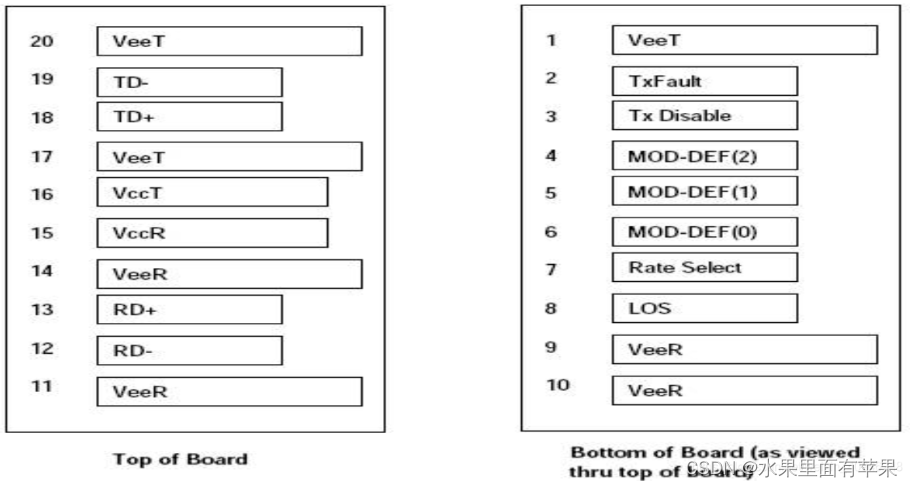

5.SFP光模块引脚定义

在这里插入图片描述
在这里插入图片描述

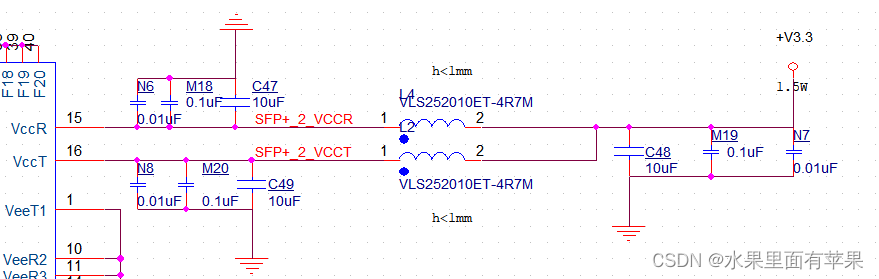

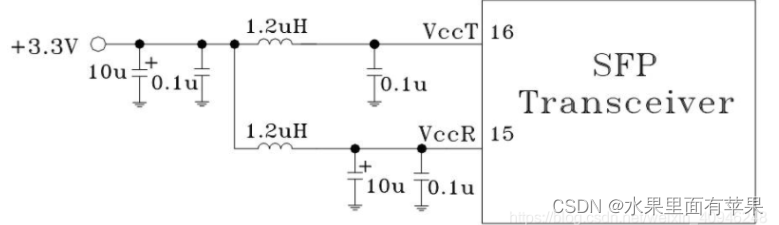

  1. VCCT 和 VCCR分别是发射和接受部分电源,要求3.3V±5%,最大供电电流300mA以上。电感的直流阻抗应该小于1欧姆,确保SFP的供电电压稳定在3.3V。推荐的滤波网络,可以保证插拔模块时的浪涌小于30mA。
    在这里插入图片描述
    在这里插入图片描述

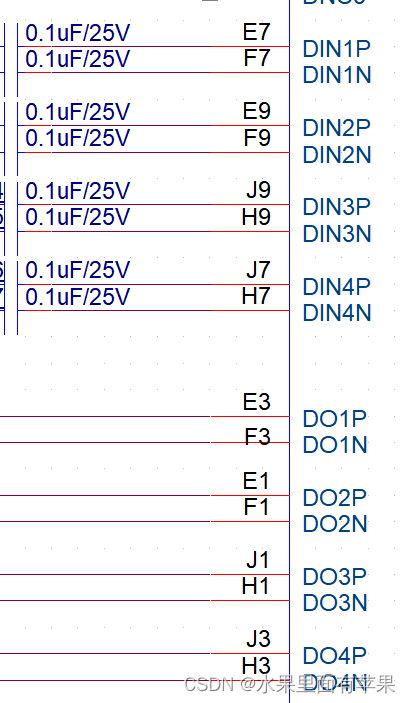

  2. TD-/+ 是发射部分差分信号输入,采用交流耦合,差分线具有100欧姆输入阻抗,差分输入信号摆幅500mV~2400mV
  3. RD-/+ 接受部分差分信号输出,采用交流耦合,差分线具有100欧姆输入阻抗.差分输出信号摆幅范围370~2000mV

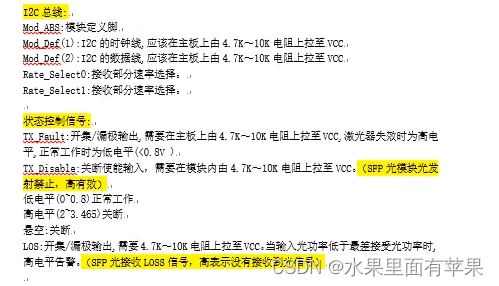

  4. 在这里插入图片描述
    在这里插入图片描述

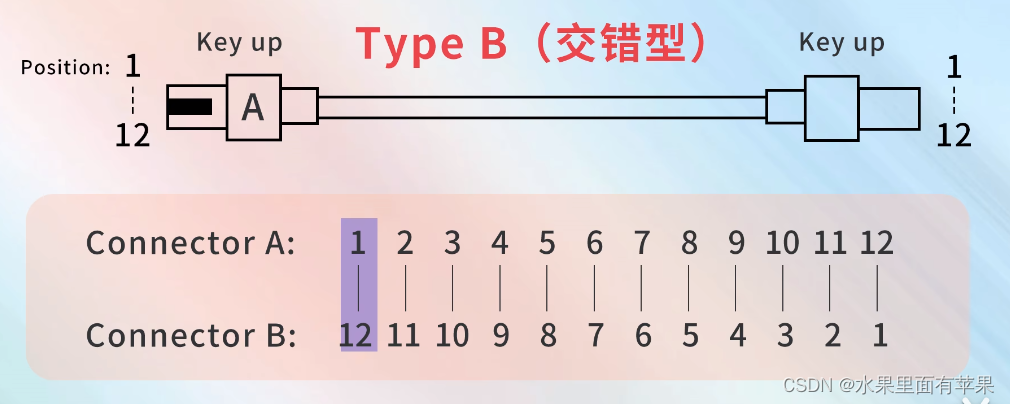

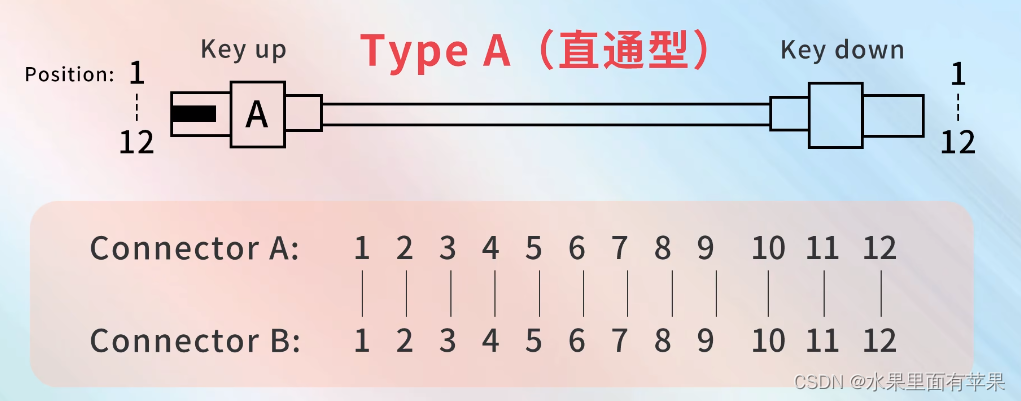

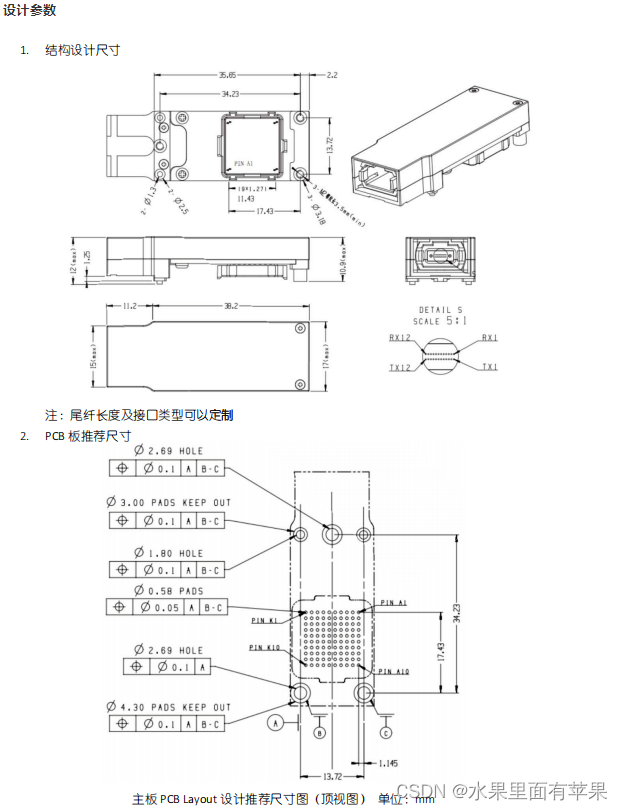

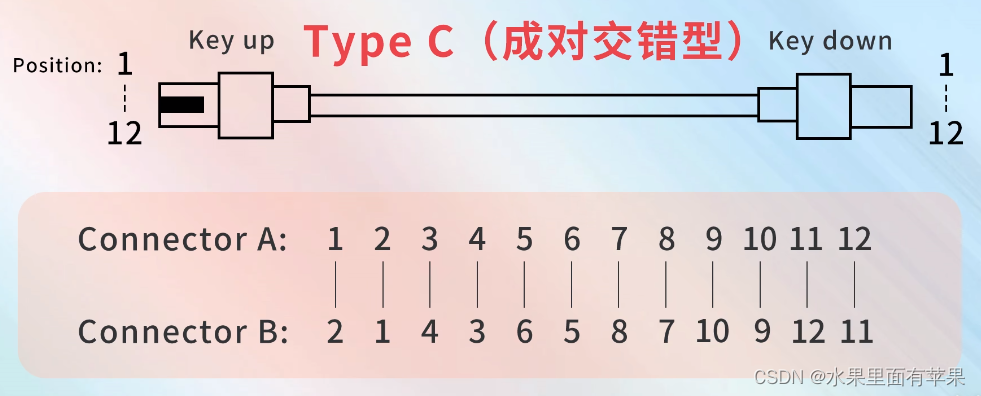

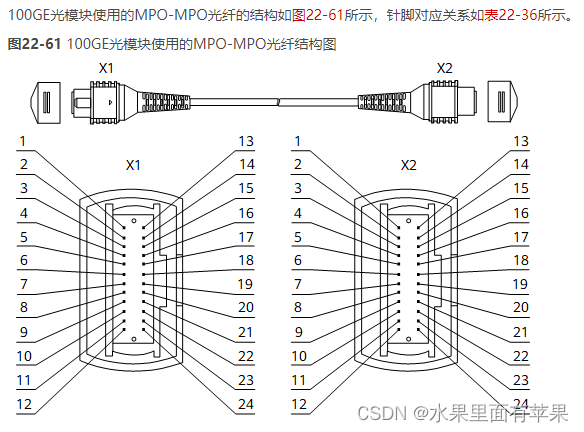

6.MPO接口(链接

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

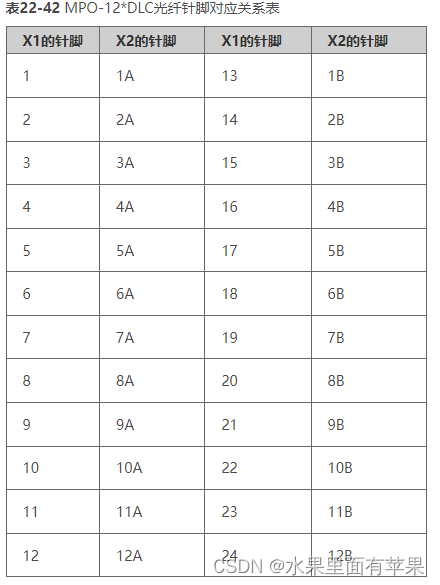

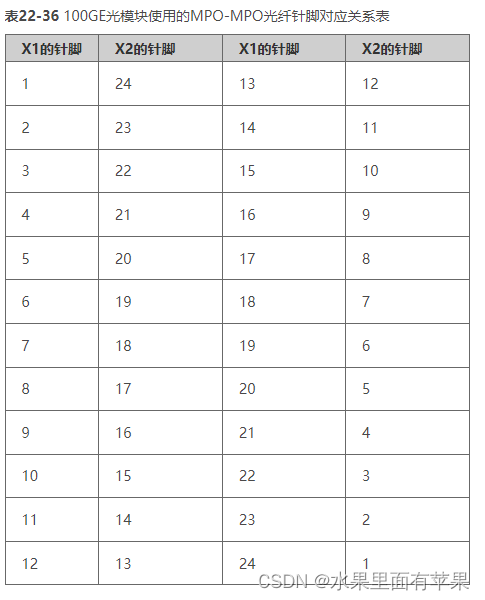

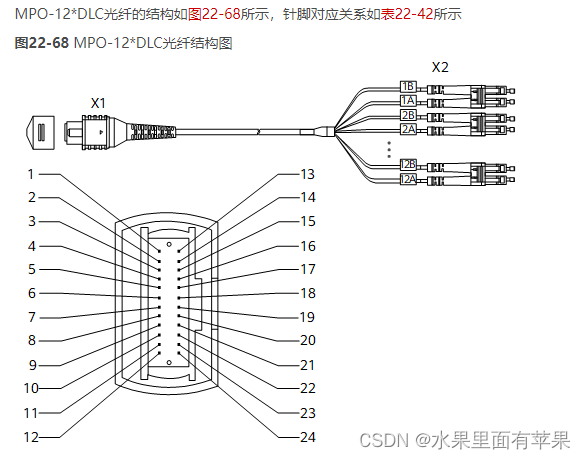

12路并行光模块(12路单发,12路单收)连接

在这里插入图片描述
在这里插入图片描述

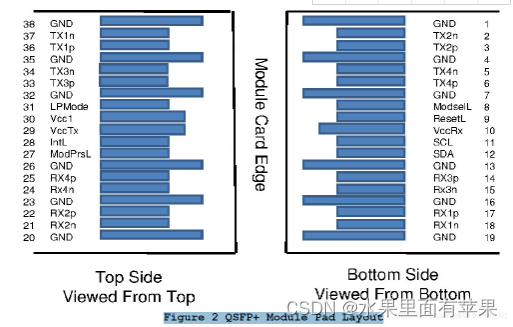

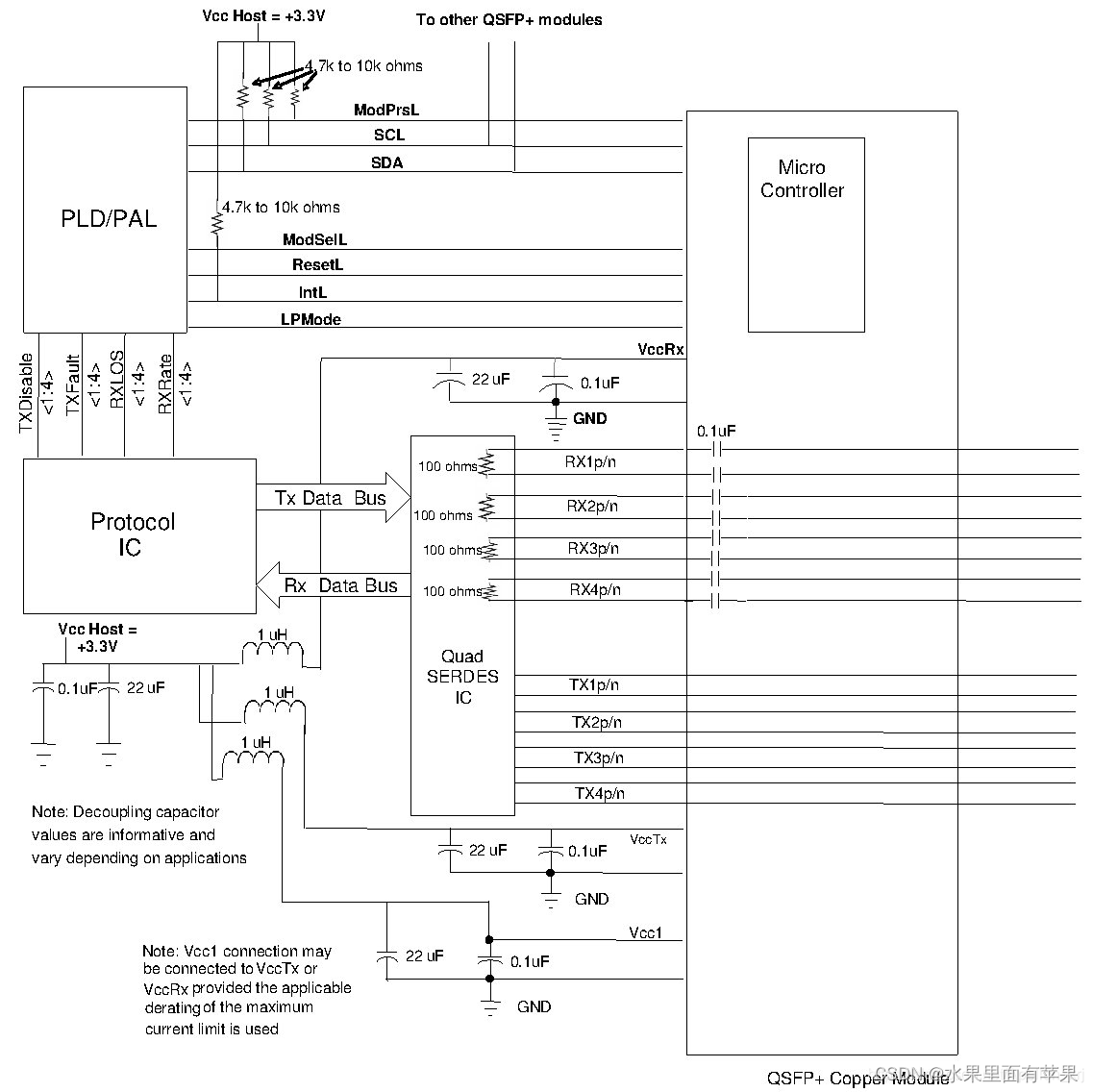

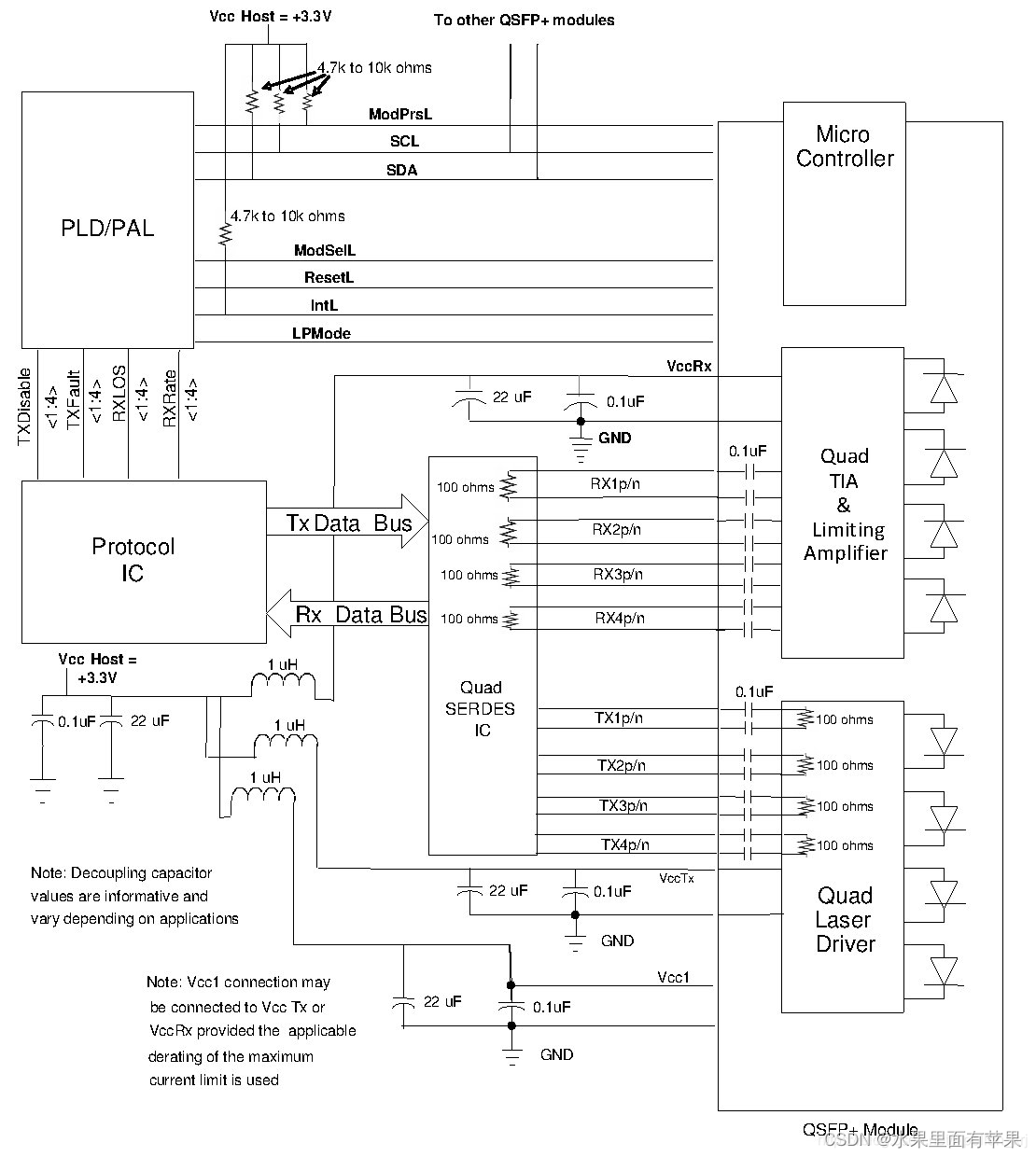

6.QSFP+接口

在这里插入图片描述
表3:引脚功能定义
Pin 符号 逻辑I/O 描述
1 GND Ground[*1]
2 Tx2n CML-I 发射机反向(Inverted)数据输入
3 Tx2p CML-I 发射机非反向(Non-Inverted)数据输入
4 GND Ground[*1]
5 Tx4n CML-I 发射机反向数据输入
6 Tx4p CML-I 发射机非反向数据输入
7 GND Ground[*1]
8 ModSelL LVTTL-I 模块选择
9 ResetL LVTTL-I 模块复位
10 VCC Rx +3.3V接收机供电[*2]
11 SCL LVCMOSI/O I2C接口时钟
12 SDA LVCMOSI/O I2C接口数据
13 GND Ground[*1]
14 Rx3p CML-O 接收机非反向数据输出
15 Rx3n CML-O 接收机反向数据输出
16 GND Ground[*1]
17 Rx1p CML-O 接收机非反向数据输出
18 Rx1n CML-O 接收机反向数据输出
19 GND Ground[*1]
20 GND Ground[*1]
21 Rx2n CML-O 接收机反向数据输出
22 Rx2p CML-O 接收机非反向数据输出
23 GND Ground[*1]
24 Rx4n CML-O 接收机反向数据输出
25 Rx4p CML-O 接收机非反向数据输出
26 GND Ground[*1]
27 ModPrsL LVTTL-O 当前模块
28 IntL LVTTL-O 中断
29 VCC Tx +3.3V发射机供电[*2]
30 VCC1 +3.3V供电[*2]
31 LPMode LVTTL-I 低功耗模式
32 GND Ground[*1]
33 Tx3p CML-I 接收机非反向数据输入
34 Tx3n CML-I 接收机反向数据输入
35 GND Ground[*1]
36 Tx1p CML-I 接收机非反向数据输入
37 Tx1n CML-I 接收机反向数据输入
38 GND Ground[*1]

在这里插入图片描述
在这里插入图片描述

ModSelL

ModSelL是输入引脚。当主机保持低电平时,模块响应I2C命令。ModSelL允许在单个I2C接口总线上使用多个QSFP+模块。当ModSelL为“High”时,模块不应响应或确认来自主机的任何I2C接口信号。ModSelL信号输入节点必须偏置到模块中的“High”状态。

为了避免冲突,在取消选择任何QSFP+模块后,主机系统不应在ModSelL Deassert的时间内尝试I2C接口通信。类似地,在与新选择的模块通信之前,主机必须至少等待ModSelL assert时间段。只要满足上述时序要求,不同模块的assert(断言)和assert(解除断言)周期可能重叠。

ResetL

必须将ResetL引脚拉至QSFP+模块中的Vcc。 ResetL引脚上的低电平时间超过最小脉冲长度(t_Reset_init)会启动完整的模块复位,将所有用户模块设置恢复为默认状态。模块复位assert时间(t_init)在ResetL引脚上的低电平释放后的上升沿开始。 在执行复位(t_init)期间,主机应忽略所有状态位,直到模块指示复位中断完成:模块通过在Data_Not_Ready位被否定的前提下,断言“低”IntL信号来指示这一点。请注意,在上电(包括热插入)时,模块应发出复位完成的中断,而无需复位。

LPMode

LPMode引脚应在QSFP +模块中上拉至Vcc。该功能受LPMode引脚以及Power_override和Power_set软件控制位(A0h,Byte93,Bit0-1)的组合影响。

该模块有两种模式:低功耗模式和高功耗模式。高功耗模式在四种功率等级之一中运行。

当模块处于低功耗模式时,其最大功耗为1.5W。如果意外插入这些模块,这可以保护无法冷却更高功率模块的主机。在这种低功耗模式下,模块I2C接口和所有激光安全功能必须完全可操作。在低功耗模式下,模块仍支持完成复位中断。

如果扩展标识符位(Page 00h,Byte129,Bit6-7)指示功耗大于1.5W且模块处于低功耗模式,则必须将功耗降至1.5W以下,同时仍保持上述功能。没有规定实现低功率的确切方法,但是在这种状态下,Tx或Rx或两者都可能无法工作。如果扩展标识符位指示其功耗小于1.5W,则模块应完全正常工作,无论其处于低功耗还是高功率模式。

如果LPMode引脚处于高电平状态,或者Power_override和Power_set都处于高电平,则模块应处于低功耗模式。如果LPMode引脚处于低电平状态,或者Power_override位为高电平且Power_set位为低电平,则模块应处于高功耗模式。请注意,Power_override位默认状态为低。真值表如下所示:

在Power up时,Power_override和Power_set位应该设置默认为0。

ModPrsL

ModPrsL被拉到主机板上的Vcc_Host,并在模块中接地。ModPrsL在插入时断言为“低”,当模块物理上不在主机连接器上时(不在位),Modprsl将被取消断言为“高”。

IntL

IntL是输出引脚。“低”时,表示可能的模块操作故障或对主机系统至关重要的状态。主机使用I2C接口识别中断源。IntL引脚是开路集电极输出,必须拉至主机板上的主电源电压。完成复位后,当读取Byte 2,Bit0(数据未就绪)值为“0”且读取标志字段(见7.6.1.2)时,INTL引脚置为“高电平”。
