11-硬件设计-DP接口电路设计

硬件设计-VGA电路设计


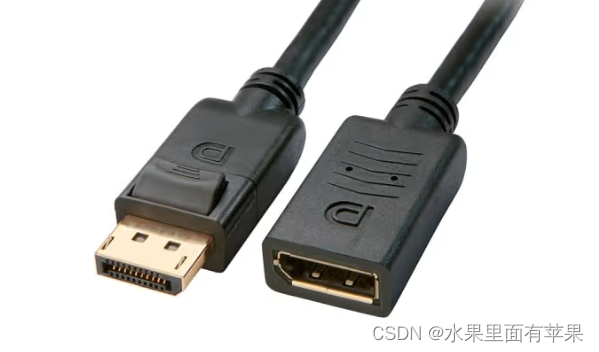

标准化的数字音视频接口。支持USB接口。支持8K60hz,无需授权费用。

1.引脚说明

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

  1. 显示接口的概述
    主链路:主链路是单向的、高带宽、低延迟的信道,用于传输同步串行数据流,如未压缩的视频和音频。
    辅助通道(AUX CH):辅助通道是1Mbit/s半双工,双向通道,用于链路管理(状态信息)和设备控制。
    热插拔检测(HPD)信号线:HPD信号是sink to source的信号,一是用作sink的检测,接3.3V或拉高说明sink存在,拉低超过2ms说明sink不存在;也可以作为sink设备的中断请求,当拉低0.5ms~1ms时,说明sink设备发出中断,此时source通过AUX读取sink的DPCD寄存器获知中断类型。
  2. AUX Channel-辅助通道
    DP设有专用总线,即AUX Channel,用于source和sink之间的握手。因为source是过程的控制装置,它为sink提出请求。sink与source进行通信的唯一途径是在热插拔检测(HPD)信号中发出一个脉冲
    在这里插入图片描述

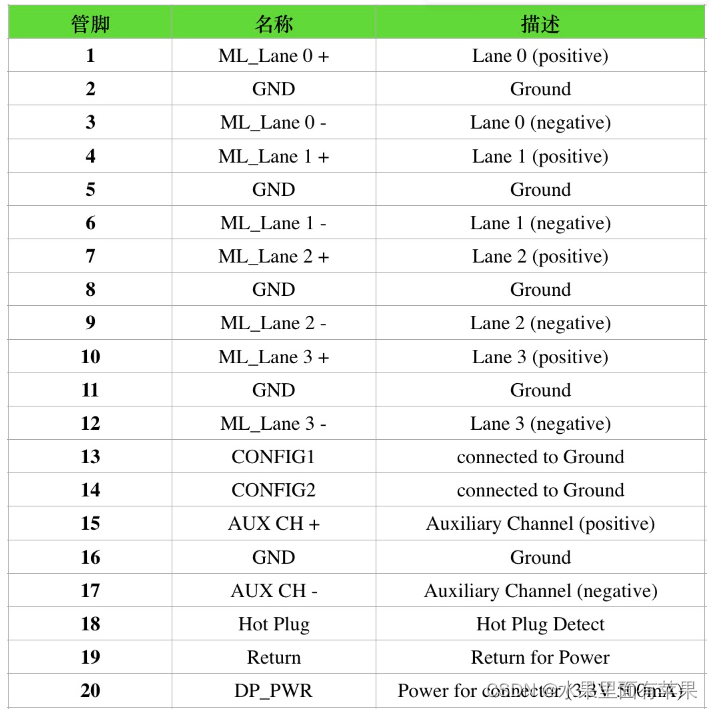

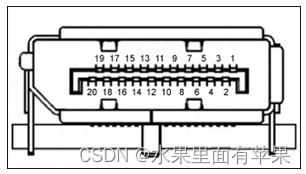

    DP接口有20个引脚,4路差分信号线(传视频/音频数据,一般是单向的,大概就是笔记本往外接的显示器上传,但是显示器不给笔记本传),1路低速差分信号(辅助通道,用于显示器向PC显卡汇报自己的情况(自我介绍),让PC认识自己!也可以用于摄像头和触屏的数据回传),还有供电、热插拔(HPD)、地线。如下表所示:
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

HPD这是一个单向的中断信号,由sink device发出。顾名思义,这是用来从设备热插拔使用的。
它是一个高有效的信号,也即当这个信号为高的时候代表有设备插入,低的时候代表没有设备插入。因此在upstream device上会默认下拉处理。
在这里插入图片描述

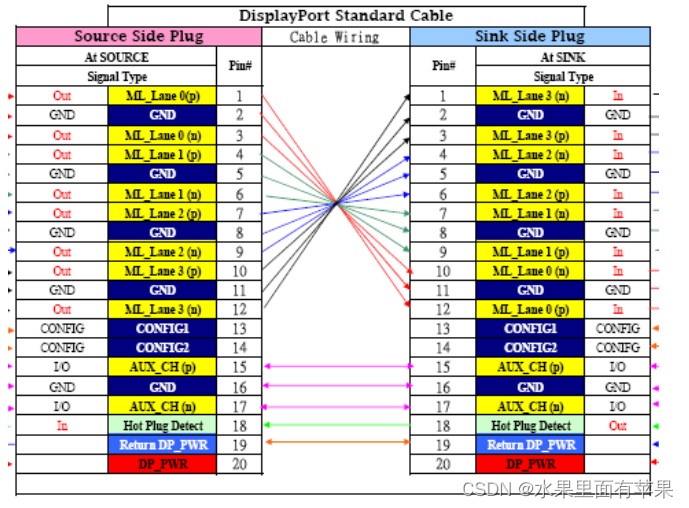

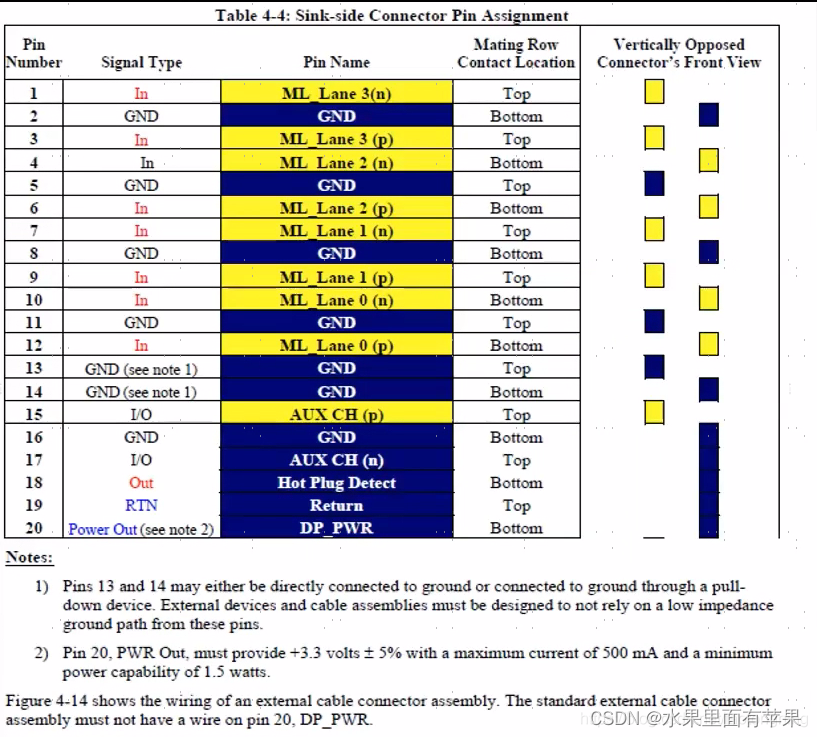

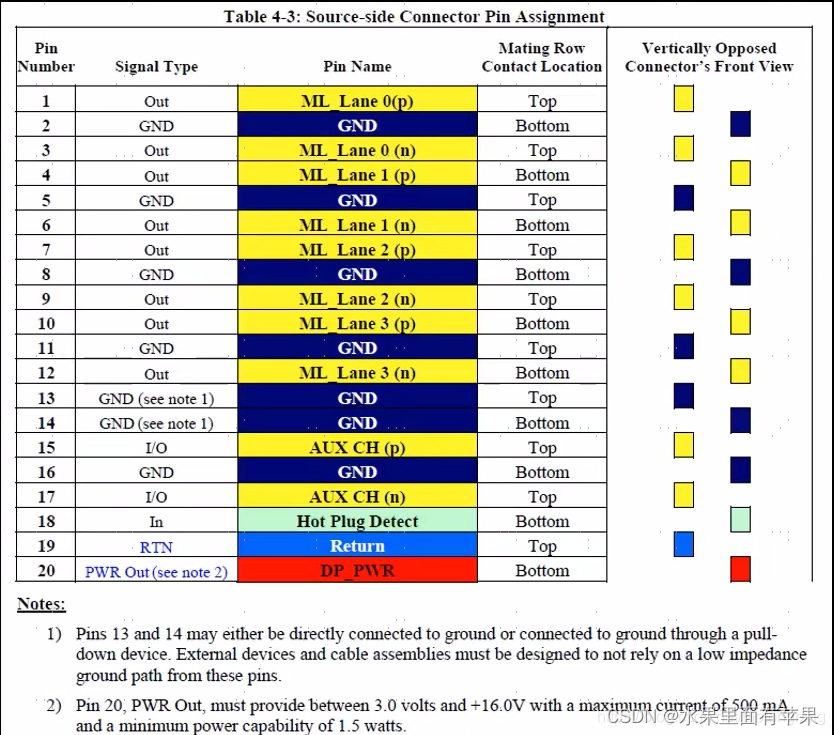

信号接收端连接器通道0–3顺序相反; 例如,通道3在管脚1(n)和3§ 而通道0在管脚10(n)和12§.
管脚13和14可以直接或通过下拉电阻接地
电信号 +3.3V; 最大电压16V; 最大电流500mA

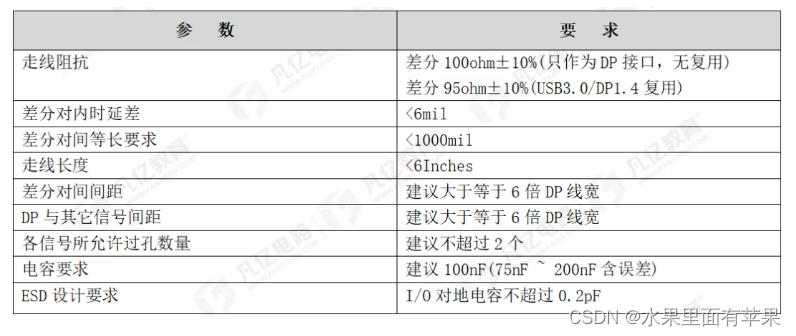

2.电路设计要点

  1. AC耦合电容
  2. 差分数据线包地处理
  3. 差分对内等长6mil,组内等长

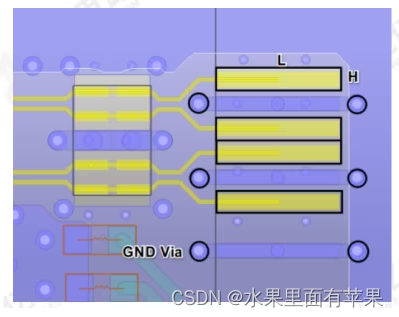

  4. 建议在连接器的每个地焊盘各打2个地通孔,且地孔要尽可能靠近焊盘。
  5. 对外接口放置ESD器件。
  6. 有参考层
  7. 打过孔换层时增加回流地过孔。
  8. 差分阻抗100R

在这里插入图片描述
在这里插入图片描述
