1.过孔的带网络属性复制

在铺铜之前, 手工拷贝了一个过孔, 用粘贴的方法放了好多地过孔。
放完之后, 发现过孔没给GND网络…
这时, 再想改那么多已经存在的过孔的网络, 就很麻烦. 还是要放地过孔之前就带上网络, 不能整错了。
选择一个过孔，右击分配网络，在右侧option可以选择对应的网络名称。

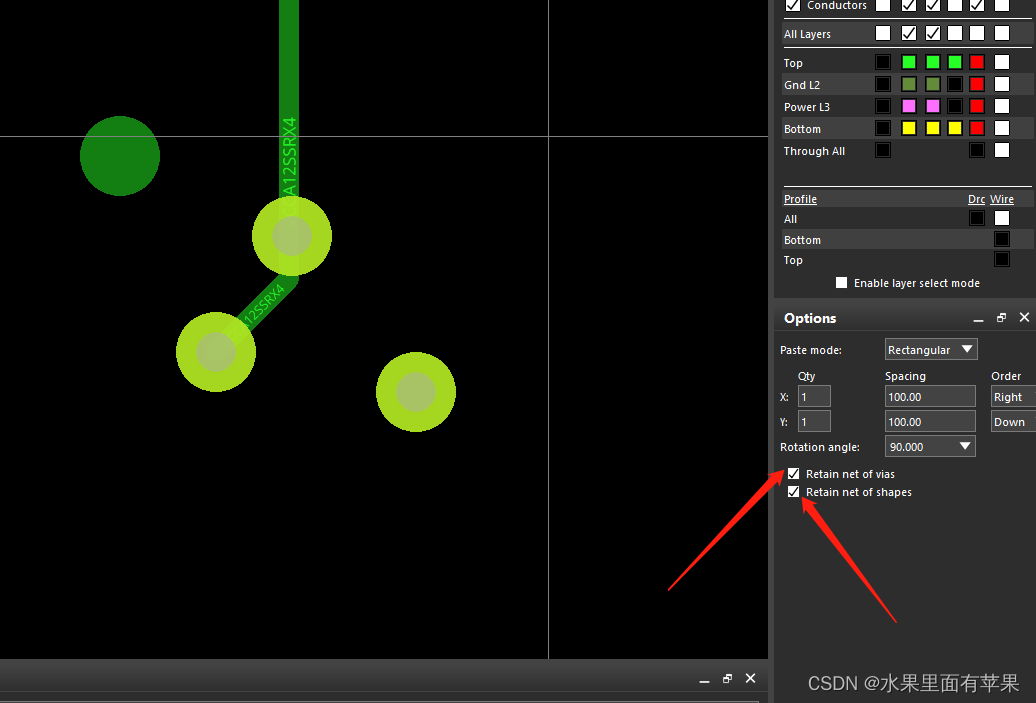

之后选择过孔，点击复制按钮后在option页中选择保持过孔网络和形状网络

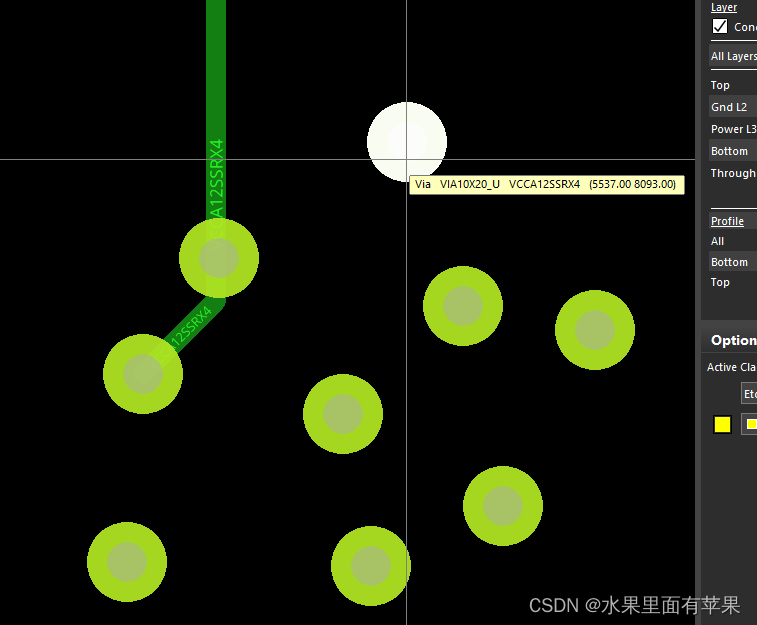

等过孔都放完了, 右击完成。将鼠标悬停在过孔上, 可以看到过孔都带了网络。

2.查找没有网络的过孔

点击Tools->Reports…

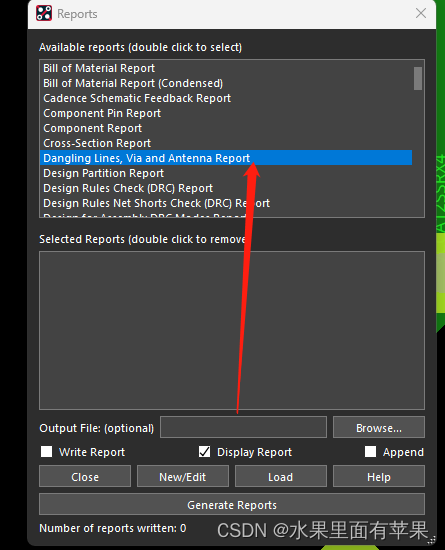

选择"Dangling LInes, Via and Antenna Report"项是废元素的意思。

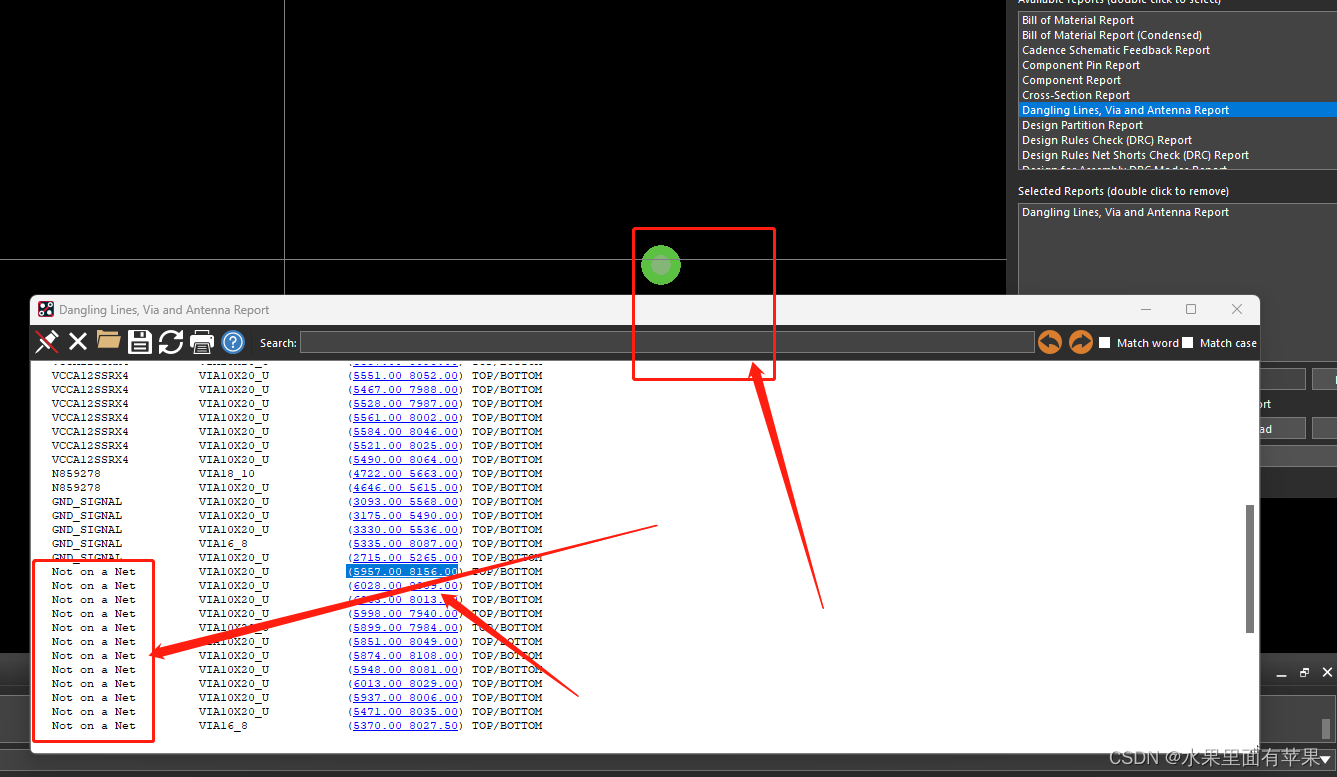

此时在"Dangling Vias"提示下, 出现的过孔就是废过孔, 点击每行的定位坐标, 就可以跳到废过孔处。
这个报告, 适用于板子完成后的统一检查。
对于查找废过孔(不带网络), 可以看第一列的Net名称, 如果出现"Not on a Net", 这个过孔就是没有网络的废过孔。

没有分配网络的过孔, 如果位于动态铺铜区域内, 就跟随动态铺铜形状的网络走。
如果铺铜去掉了, 过孔的网络名称就没了。
所以, 打地过孔时, 不用分配网络, 只要铺铜时, 给动态铺铜的形状设置好网络即可。

3.Via Array放置沿着边框放置过孔

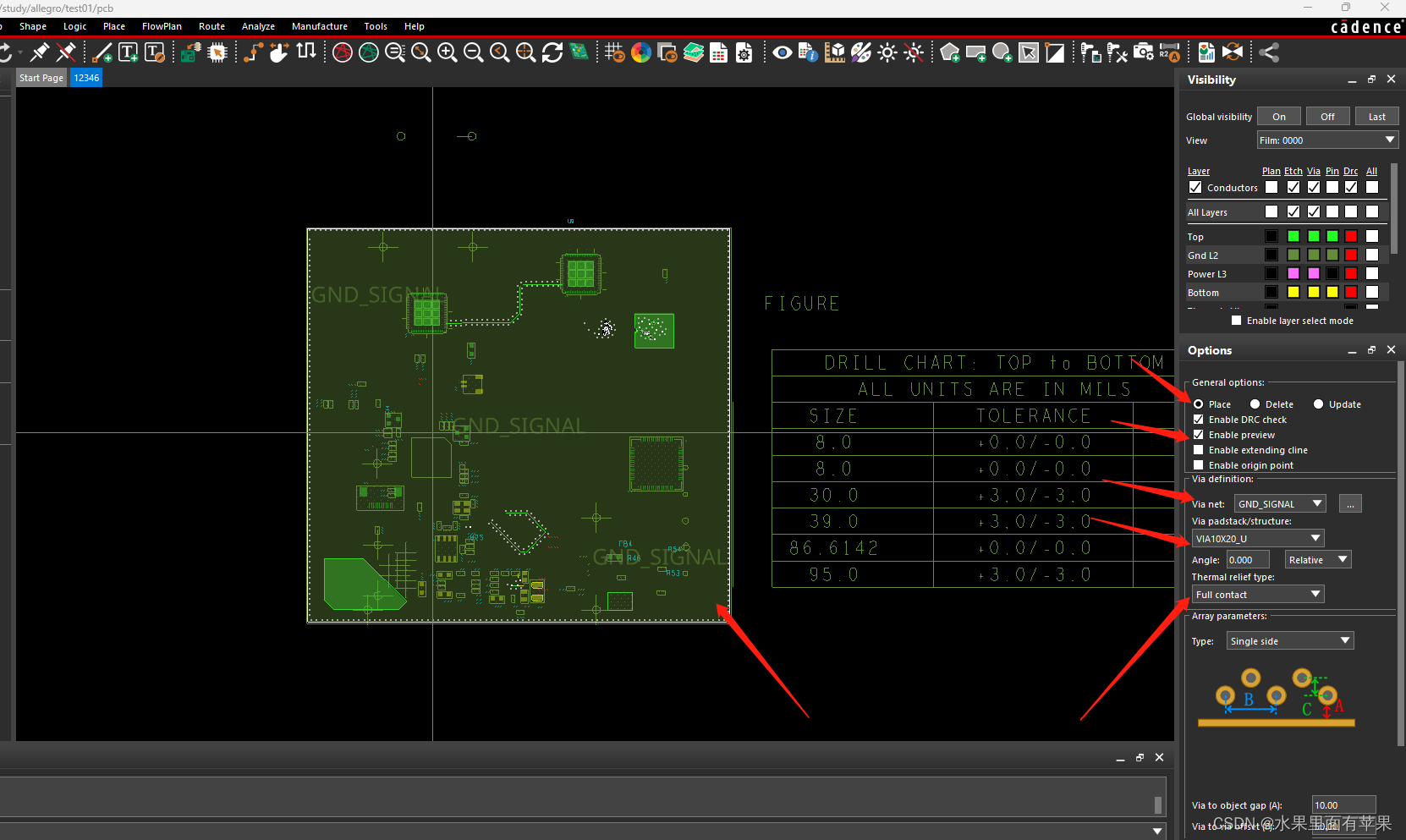

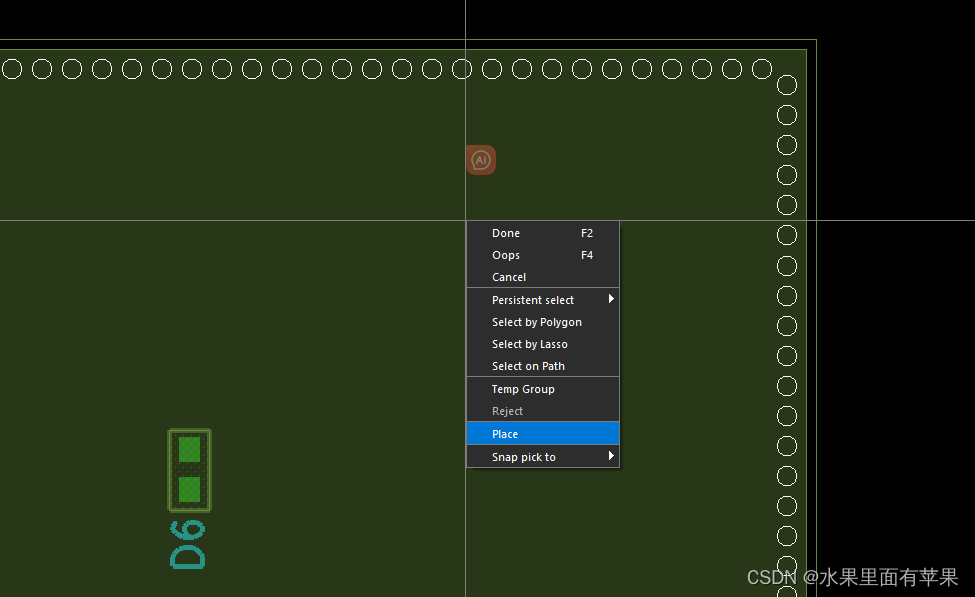

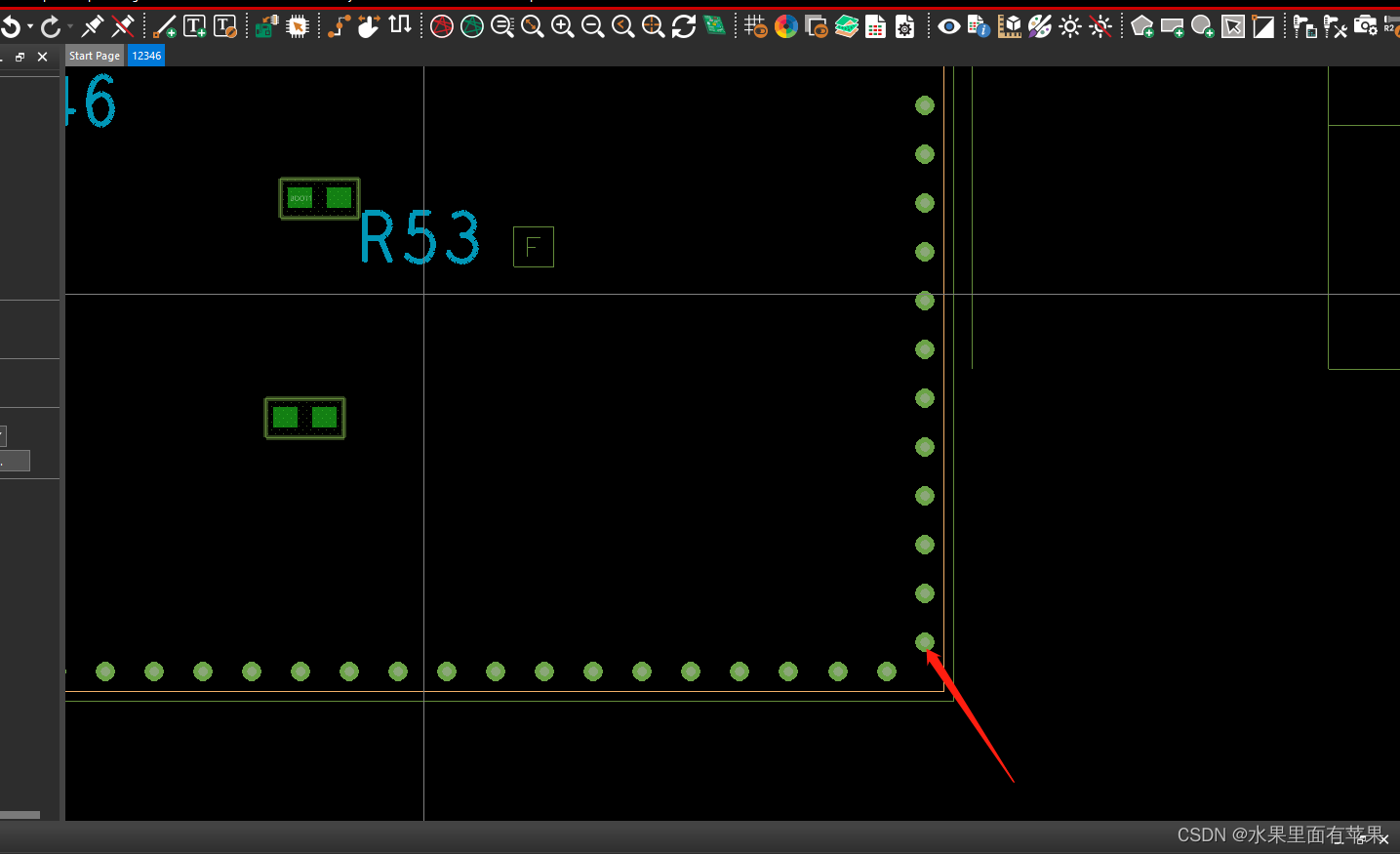

在绘制好OUTLINE层厚，向内偏移10mil得到route keepin层，然后绘制一个无网络的铜皮，在选择place->via array选项，点击上述绘制的铜皮，修改间距参数即可，然后删除铺铜，即可得到沿着边框的via。

4.Via Array沿着走线放置过孔

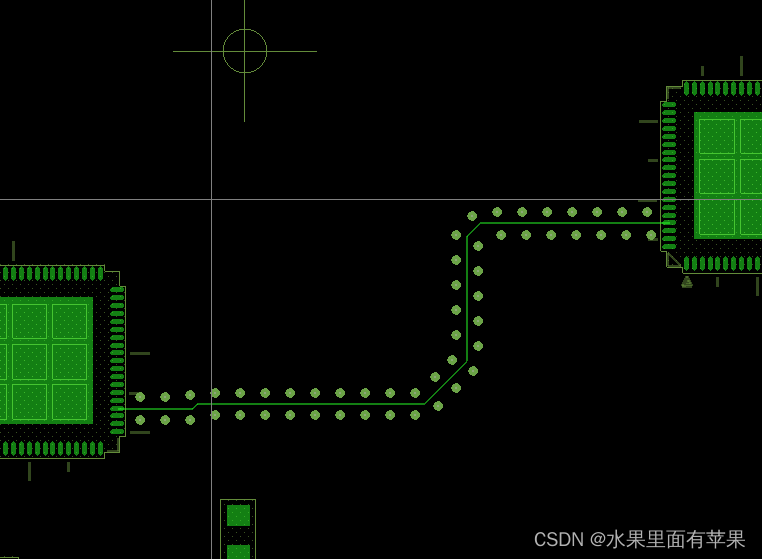

place->via array选项，点击走线，修改间距参数即可，即可得到沿着边框的via。

5.Via Array沿着铺铜区域内放置过孔

place->via array选项，点击铺铜，修改间距参数即可，即可得到铺铜区域内的via。
