CodeSys WIN V3 x64 PLC控制罗克韦尔的1734 Ethernet/IP远程控制模块

1. CODESYS软PLC

CODESYS软PLC是工控领域中使用的最多的编程编程软件，同时CODESYS还有大量的PLC在市场上被广泛的应用。最近CODESYS开发了新的免费库，EtherNet/IP可以让工控机作为主站，远程站可以带比如南京实点的EtherNet/IP远程模块，罗克韦尔的远程模块。国内的厂商一般会对CODESYS非常友好，使用EDS文件就可以方便的使用了，几乎不用任何配置，但像Rockwell这样的公司，产品帮助文件只想到自己的控制器会使用自己的产品做EtherNet/IP远程站，但别人的产品是不是使用Rockwell的产品他们似乎并不关心。因此在帮助文件几乎不提及其他公司的产品。这给用户造成了麻烦，我查找了所有的Rockwell的关于1734-AENT的产品的说明文件，在其中没有发现用其他公司的产品作为主站如何连接1734-AENT的任何帮助信息。

2. 系统组成

目的是使用CodeSys的软PLC作为主站，使用Rockwell的1734-AENT/B Adapter作为从站，一个1734-IB8数字量输入模块和一个1734-OB8数字输出模块组成从站。实现远程控制。

2.1 主站配置

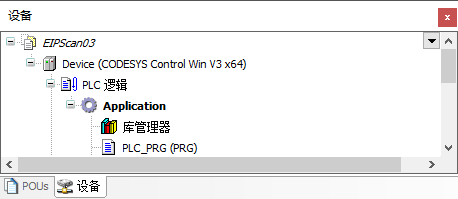

在CODESYS下生成主控制器，生成控制器时选择CODESYS Control Win V3 x64作为主控制器。如图：

2.2 网络配置

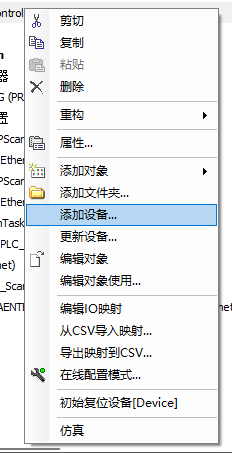

建立的PLC之后开始做网络配置。右键单击Device，出现菜单，选择添加设备：

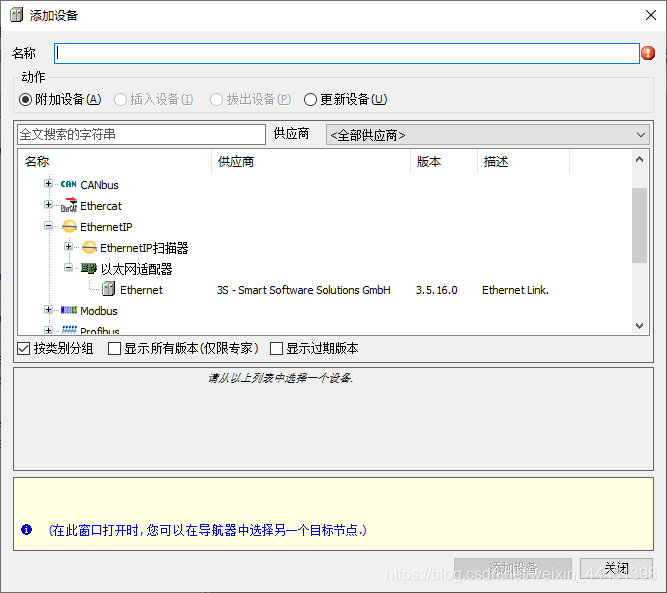

选择了添加设备后出现如下的窗口：

选择以太网适配器，再选择Ethernet设备。
添加完以后可以设置IP地址并选择板子，在个人计算机上有无线网和有限网。我选择了有线网络。无线没有试，哪天试一下。再添加一个扫描设备：

添加了扫描设备后在任务配置中就会多两个任务。一个是I/O任务，10ms，另一个是服务任务20ms。10ms和我们选择的PIR或许有关系。

2.3 连接1734-AENT/B远程站

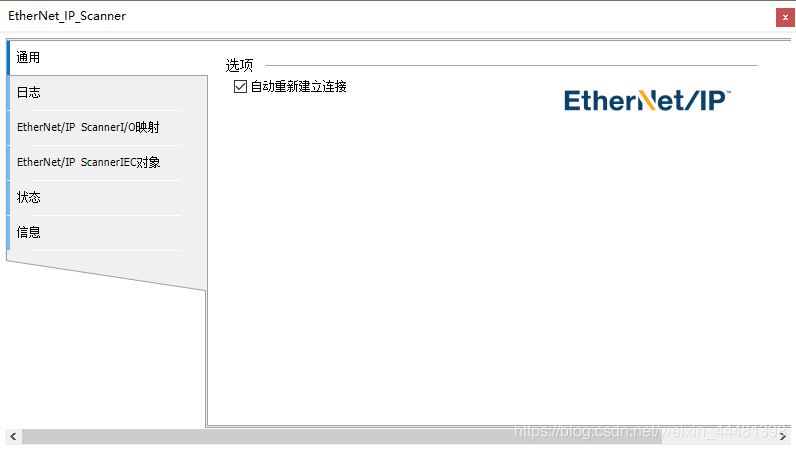

有了SCANNER后，右键点击SCANNER，选择扫描设备。会扫描到远程站，显示是：
_1734_AENTB_Ethernet_Adapter

如果安装了EDS文件，可以直接复制到项目中。

到现在，整个系统搭建完成了。

3. 配置连接

要配置连接还是走了许多弯路，主要是没有资料可以参考。会的人不说，不会的人死磕，也许就是这样才会有乐趣。

在零星的说明信息中了解到了以下几点：

1. 配置时如果配置连接最少要配置8个字节的状态字节，分别是：
   reserve 0
   reserve 1
   reserve 2
   reserve 3
   reserve 4
   reserve 5
   reserve 6
   reserve 7
   这些状态字是标识有哪个slot有模块与否。
2. 在Rockwell中需要的run/idle不需要了，即在做配置时的run/idle在配置时可以不用设置了。run/idle的位在第0位。
3. 其他的配置可以不用变化

比如我的配置如下

	T->O Alignment	T->0 Size	O->T Alignment	O->T Size
1	Byte	10 Bytes	Byte	1 Byte
		Status 8 byte
		slot 1 byte
		slot 2 byte		slot 2 byte

做好了配置后，用程序就可以控制远程站的数字量点了。

这样的系统是不是很简单。现在Raspberry PI就可以安装PLC，据说这个PLC是用python写的，没有证实。这个PLC也可以使用EtherNet远程站。比MODBUSTCP的实时性更好。
