三菱PLC的配置连接过程

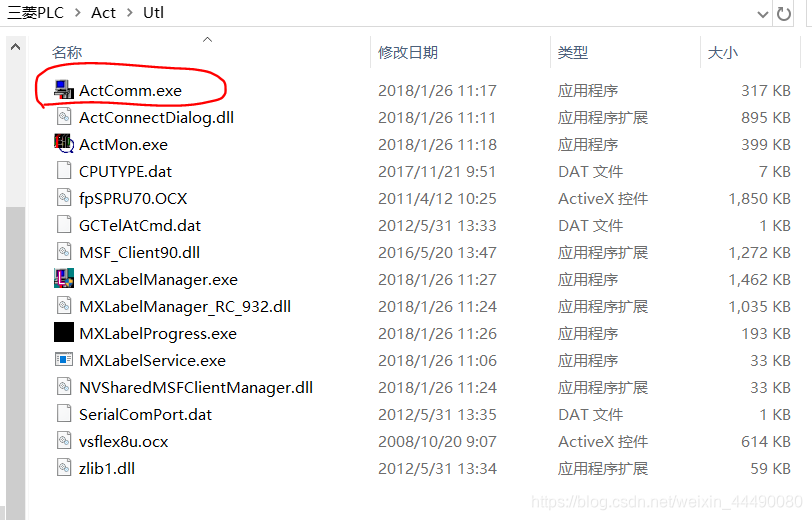

在你的三菱PLC安装目录下打开Act目录下的Utl目录下的ActComm.exe文件，以管理员权限运行，于此同时需要连通电脑与PLC的通讯设备（比如说我这里的PLC是网口通讯，在进行此次过程是需要连接好网线）

1、点击Menu选择Wizard..开始配置

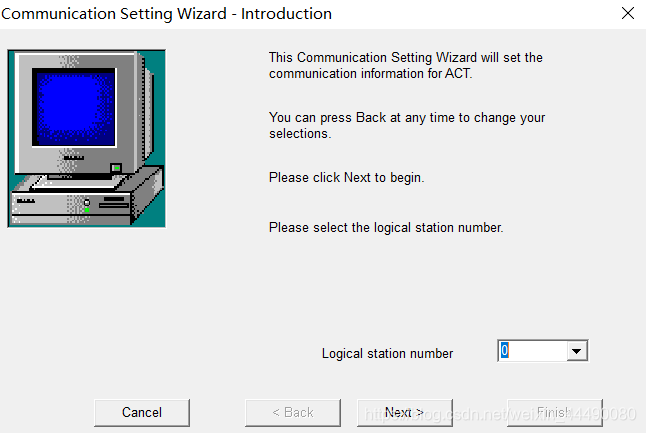

2、命名逻辑站号，随便命名即可

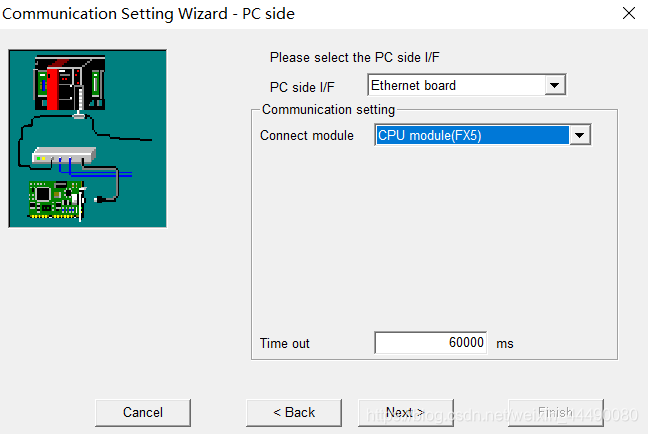

3、选择通讯方式以及plc型号（我这里用的是网线通讯选择Ethernet board）

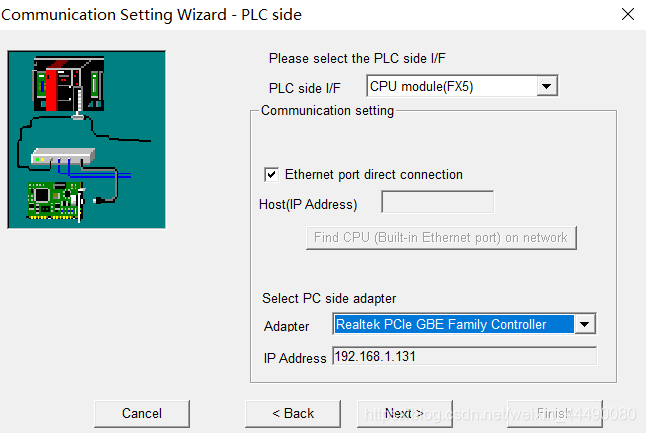

4、进行以下通讯配置操作

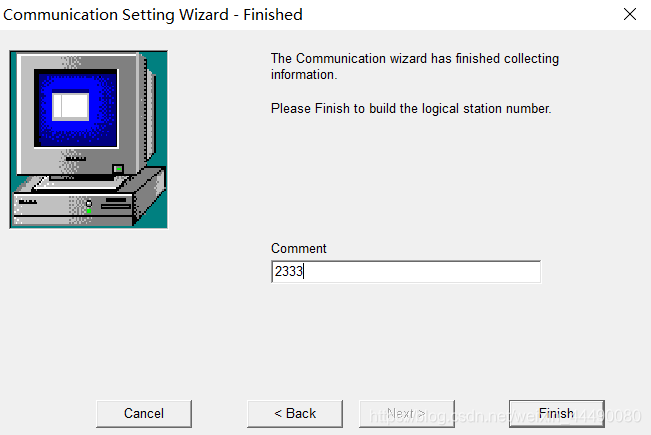

5、给你的此次配置声明一个注释（随便填即可）

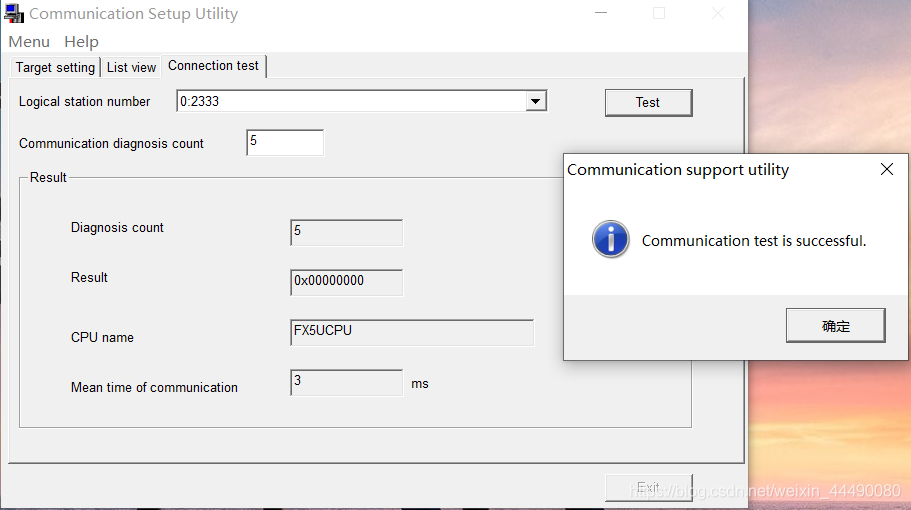

6、进行测试，点击Test按钮出现你的配置信息完成连接
