视觉学习笔记Week11 工业相机镜头选型

第十一周 镜头选型

相机按照上周的分析，我列出了下面三个相机最终选择：

相机型号	204s	132Bs	201s
传感器尺寸	1/1.2′	1/2′	1/2.8′
传感器	Sony IMX174	PYTHON1300	Sony IMX290
色彩	黑白/彩色	黑白	黑白/彩色
帧率/分辨率	156@1920*1200	210@1208*1024	120@1920*1080
快门	全局曝光	全局曝光	卷帘曝光
接口	C接口	C接口	C接口
尺寸（mm）/重量	29*29*41.2/50g	29*29*41/50g	29*29*41/50g
价格（不含税）	2800元	1700元	900元

我的分析的话如果追求最高的性能参数就选204；不在意色彩，又需要参数好就选择132；性价比最高，卷帘曝光，选择201。三者的价格也相去甚远。



镜头选型：

这周主要任务放在镜头的挑选了，之前只在意焦距，其实还有一些其他参数；

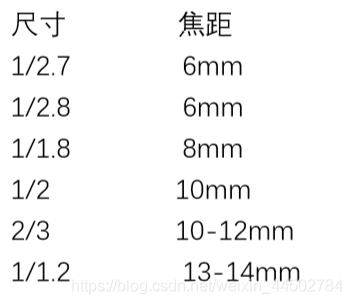

首先是根据之前仿真下的计算，对应传感器尺寸的镜头焦距选择：

镜头重要参数：焦距；光圈；接口；像素；倍率（暂时不考虑）

焦距：根据相机去选择即可，但是基本都在6-14之间，也是最常用的焦段之一。工业相机镜头有定焦和变焦之分。

光圈：F=镜头焦距/镜头有效口径(直径)；属于镜头的固有属性，决定画面亮度（F越小进光量越大），也有固定光圈和可变光圈之分。

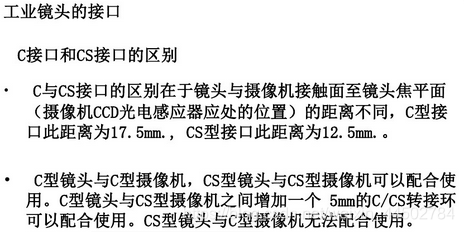

接口：根据不同的焦段接口分为C,CS,F。我们选取的焦距25mm以下大多是C,CS





像素：不必和相机对应，镜头像素越高越高清，但不必追求最高。

总结下来就是我们目前的选型，不能考虑CS（较为廉价）的接口，只能选用C接口的工业相机接口。

下面是具体的选型：

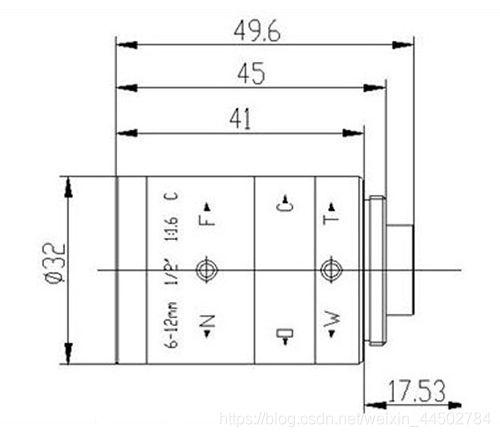

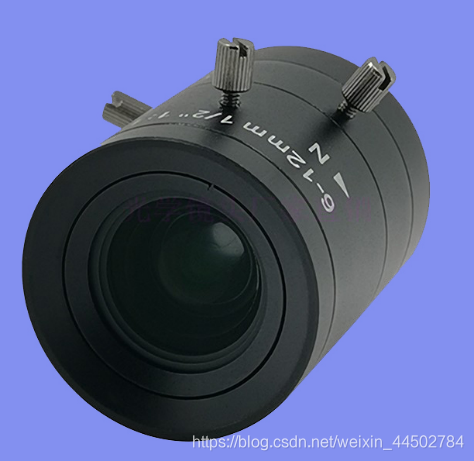

如果采用传感器尺寸1/2或者1/2.8的132s；价格195元：

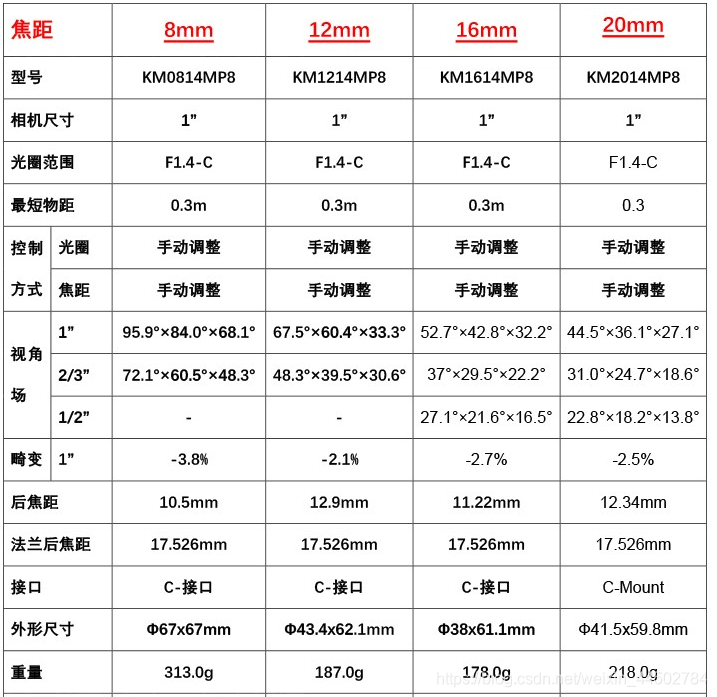

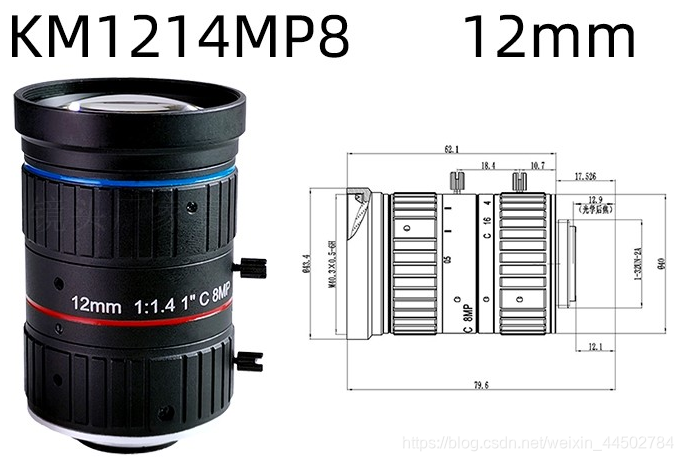

如果采用204的1/1.2′，镜头价格在550元左右；





























总结下来就是镜头的挑选比相机容易一些，关注的参数不会太多，因为相机定下来镜头就很好选；总结以下几点：

1. 镜头对应传感器尺寸至少要大于相机传感器尺寸即可
2. 不同接口的相机需选择对应接口的镜头（CS相机可上C头，C头不能上CS相机）
3. 光圈基本都是可以手动调节，F数值越小光圈越大（工业相机1.4可算作大光圈）
4. 焦距有定焦和变焦两种，不会有太大的参数差别，若焦距计算的十分精确，可以定焦
5. 像素也不需要和相机的一样，稍大或者偏大都可以，不宜小于相机像素
6. 传感器越大，镜头价格越高，并且重量和尺寸都有所增加
