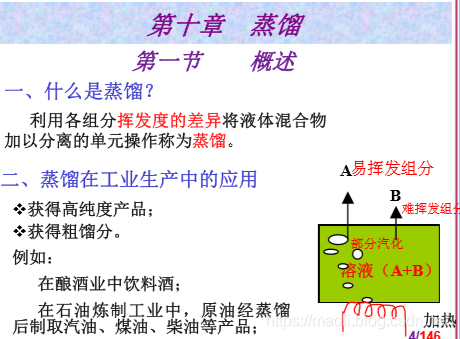

化工原理 蒸馏（上）

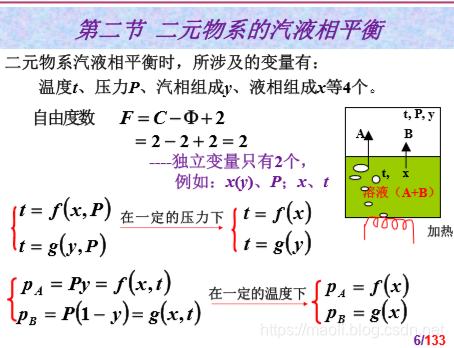

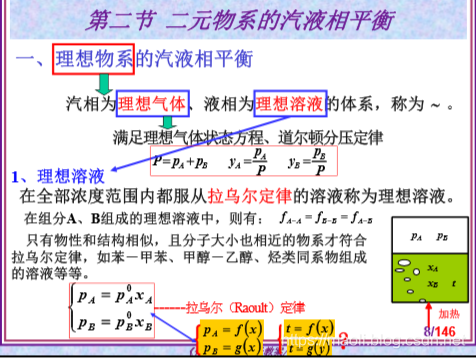

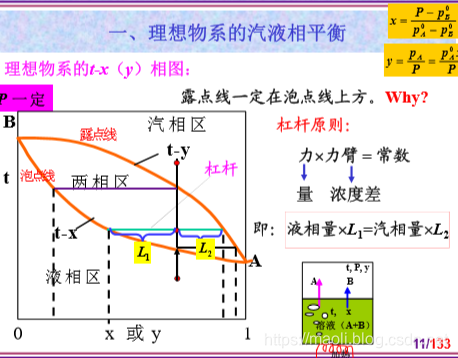

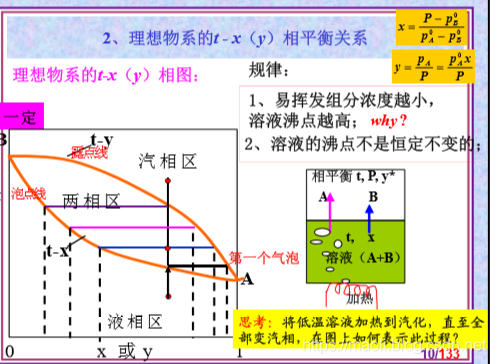

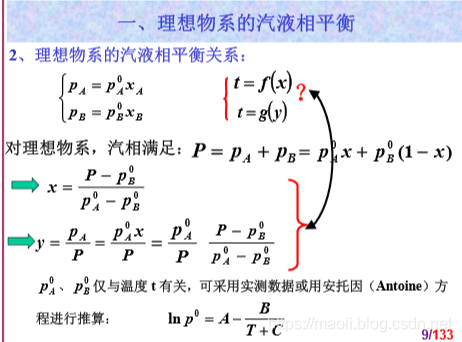

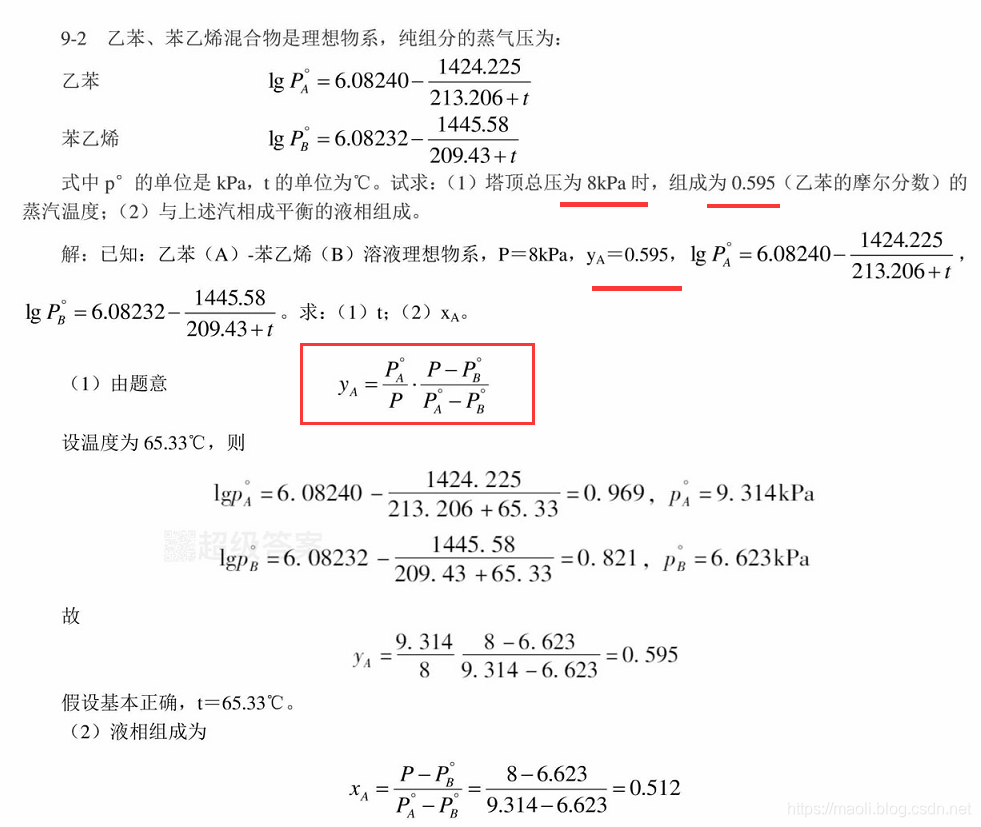

相平衡

简单蒸馏

在一定压力下，液体混合液在蒸馏釜中加热，当加热到某一温度时，液体开始汽化，生成的蒸汽当即被引出并继续加热，蒸汽不断形成并不断引出，将其冷凝冷却成液体，将不同组成范围的馏出液分别导入不同容器贮存,这种操作称为简单蒸馏。

特点：处理能力较低，分离效果不高。

适用范围：只适用于小型粗略分离或作为初步加工。

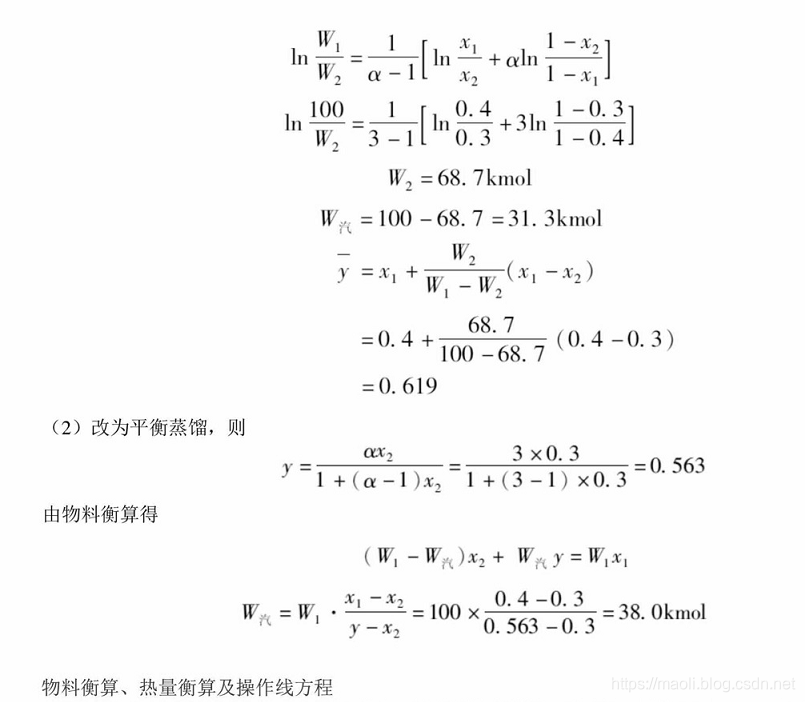

平衡蒸馏

如果将混合液加热之沸腾，并使汽相与液相保持较长时间的密切接触，且汽液两相达到平衡状态，最后再将两相移入分离器分离，这种操作称为平衡蒸馏。

平衡蒸馏操作说明

• 连续操作。原料液连续加入，塔顶、底产品不断引出。
• 单级。分离罐内只出现一次平衡，只能有限分离。
• 稳态。分离罐内温度（t）不变，塔顶、底产品组成（xA、yA）保持不变。
• 特点：只是部分分离，不能满足高纯度的分离要求

适用范围：只适用于粗略分离或作为初步加工。

掐头去尾，在蒸酒时，只取第二次换入锡锅里的凉水冷却流出的酒，口味最为香醇，称为“二锅头”。

精 馏

利用混合物中各组分挥发能力的差异，通过液相和气相的回流，使气、液两相逆向多级接触，在热能驱动和相平衡关系的约束下，使得易挥发组分（轻组分）不断从液相往气相中转移，而难挥发组分却由气相向液相中迁移，使混合物得到不断分离，称该过程为精馏。

1. 原料液连续地加入精馏塔内。

2. 连续地从再沸器取出部分液体作为塔底产品（称为釜残液）。

3. 塔顶蒸汽进入全（冷）凝器被全部冷凝，将部分冷凝液用泵（或借重力作用）送回塔顶作为回流液体，其余部分作为塔顶产品（称为馏出液）采出。

该过程中，传热、传质过程同时进行，属传质过程控制。在精馏段，气相在上升的过程中，气相轻组分不断得到精制，在气相中不断地增浓，在塔顶获轻组分产品。在塔内气液两相组分浓度沿塔高呈阶梯变化。在提馏段，其液相在下降的过程中，其轻组分不断地提馏出来，使重组分在液相中不断地被浓缩，在塔底获得重组分的产品。

精馏过程与其他蒸馏过程最大的区别
是在塔两端同时提供纯度较高的液相和气相回流，为精馏过程提供了传质的必要条件。提供高纯度的回流，使在相同理论板的条件下，为精馏实现高纯度的分离时，始终能保证一定的传质推动力。所以，只要理论板足够多，回流足够大时，在塔顶可能得到高纯度的轻组分产品，而在塔底获得高纯度的重组分产品。

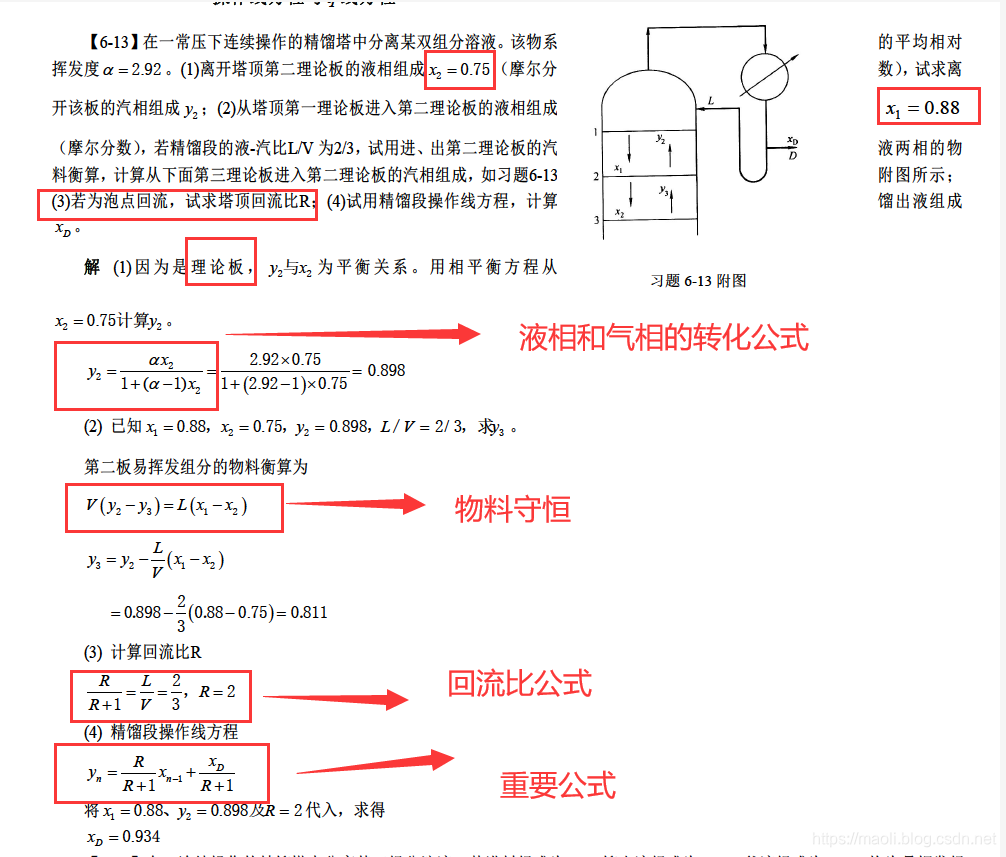

怎么求理论板，回流比就是重点

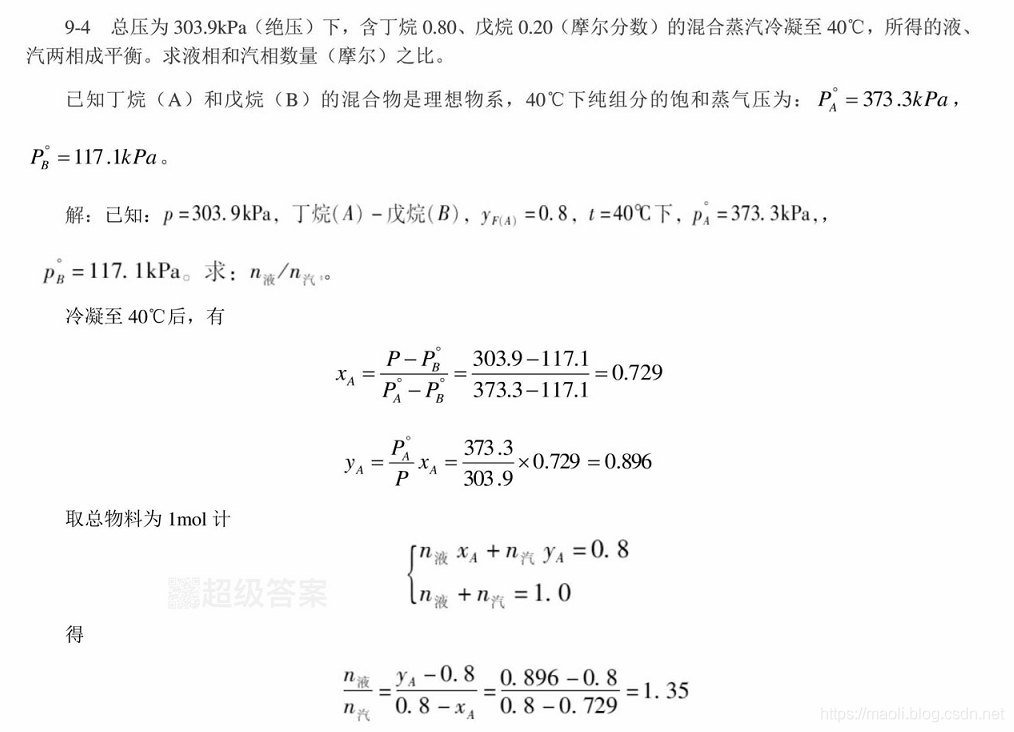

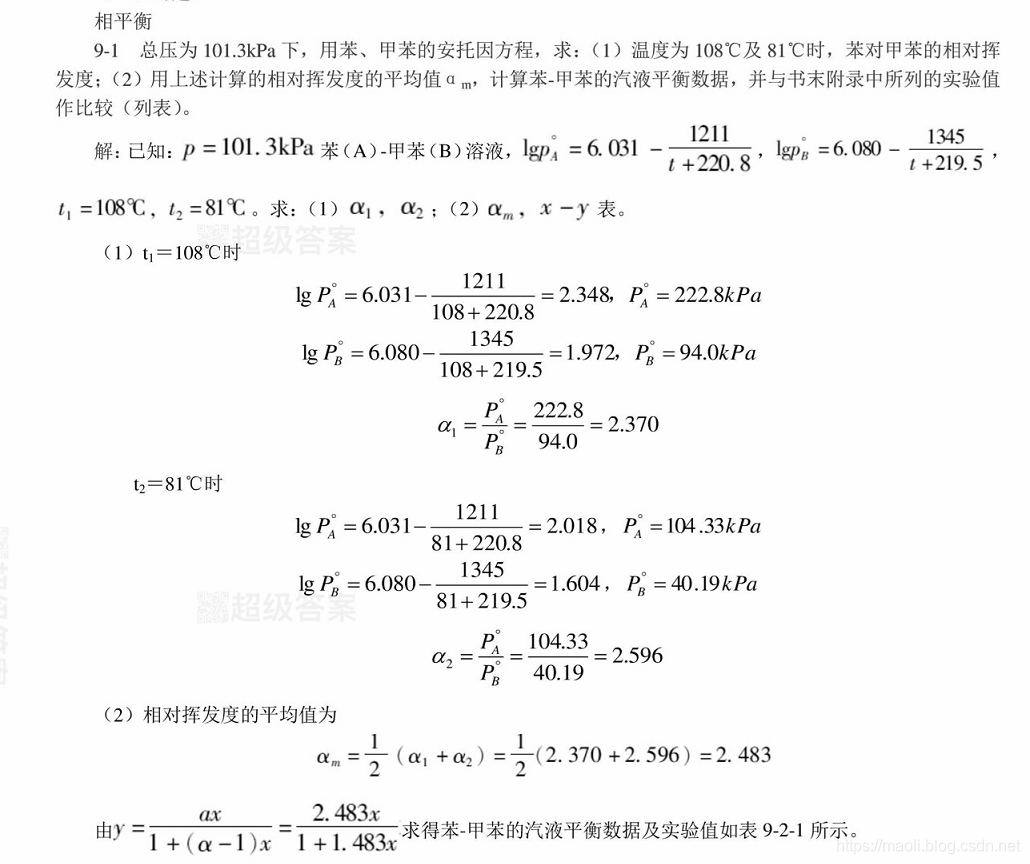

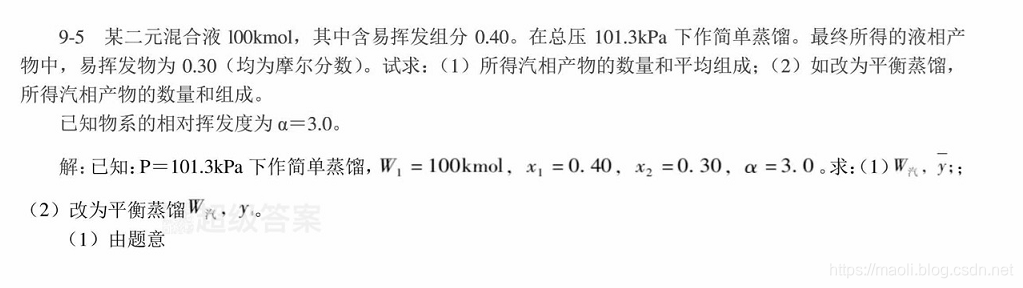

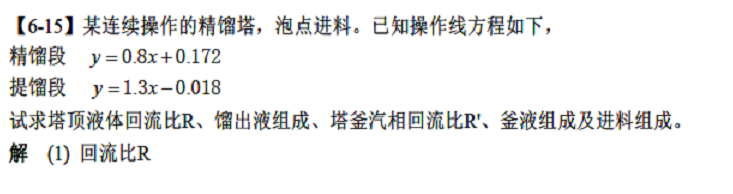

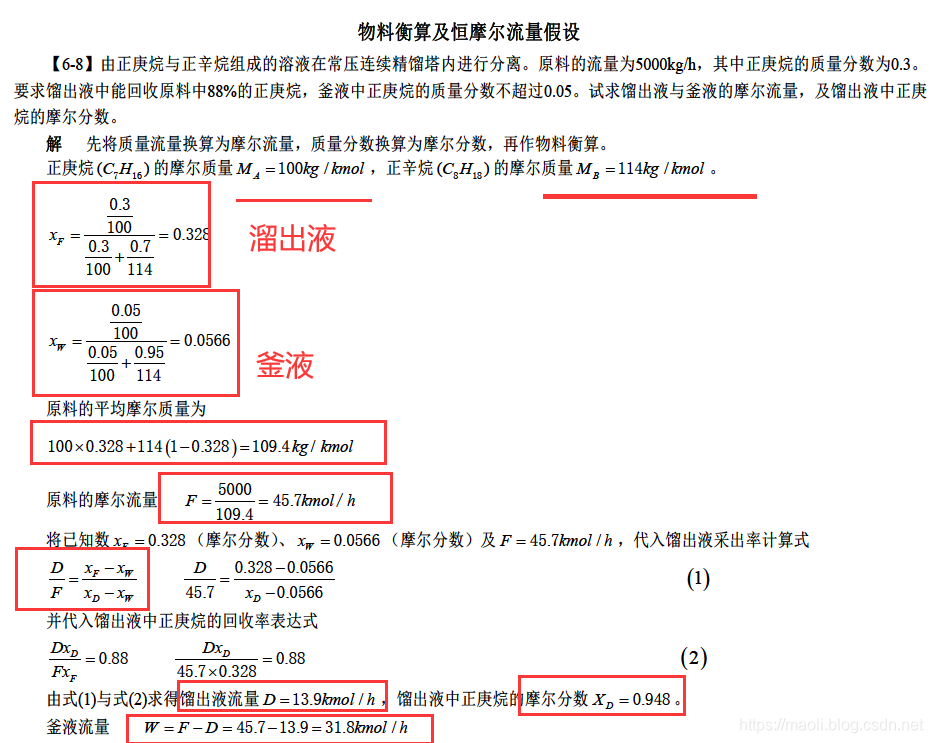

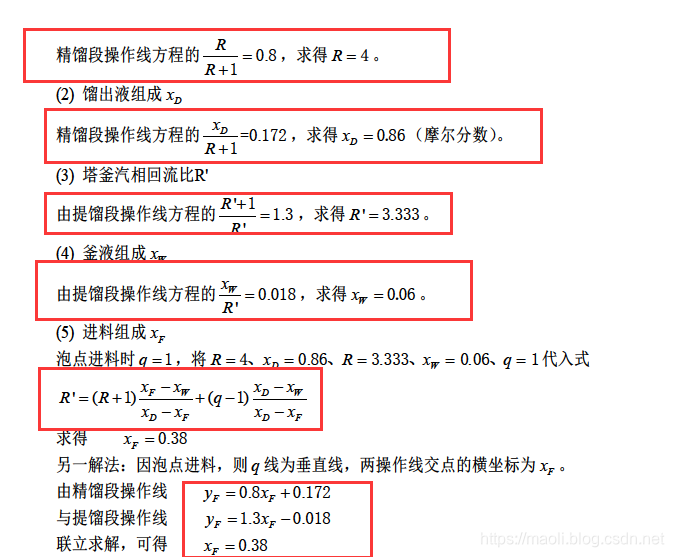

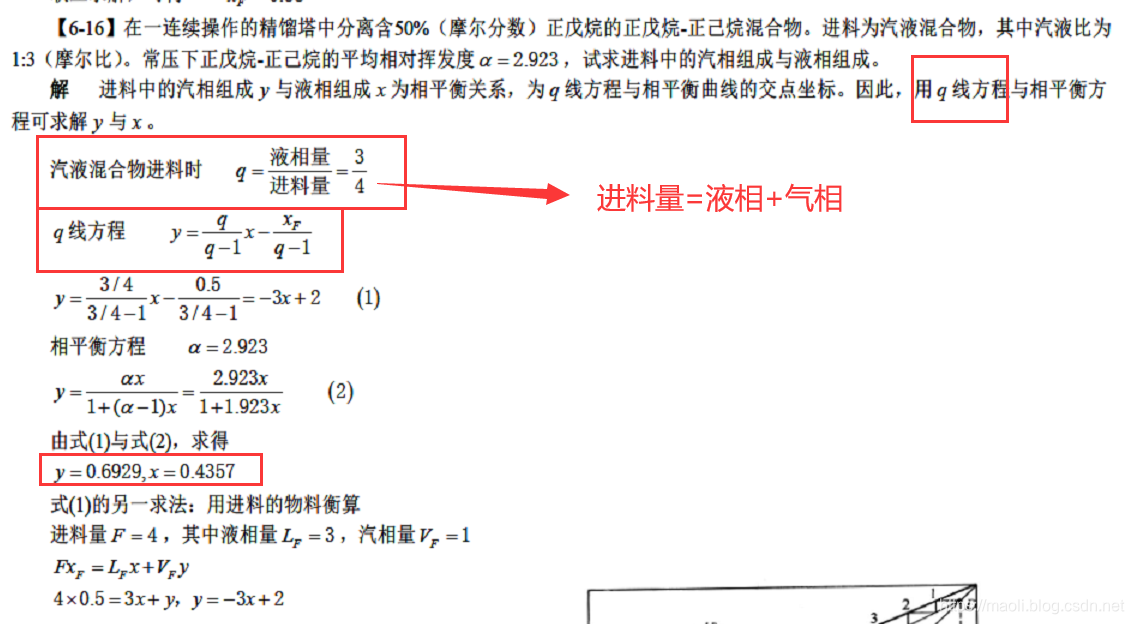

看题
